人教版高中物理选修3-1课件：2.4串联电路和并联电路 （共16张PPT）

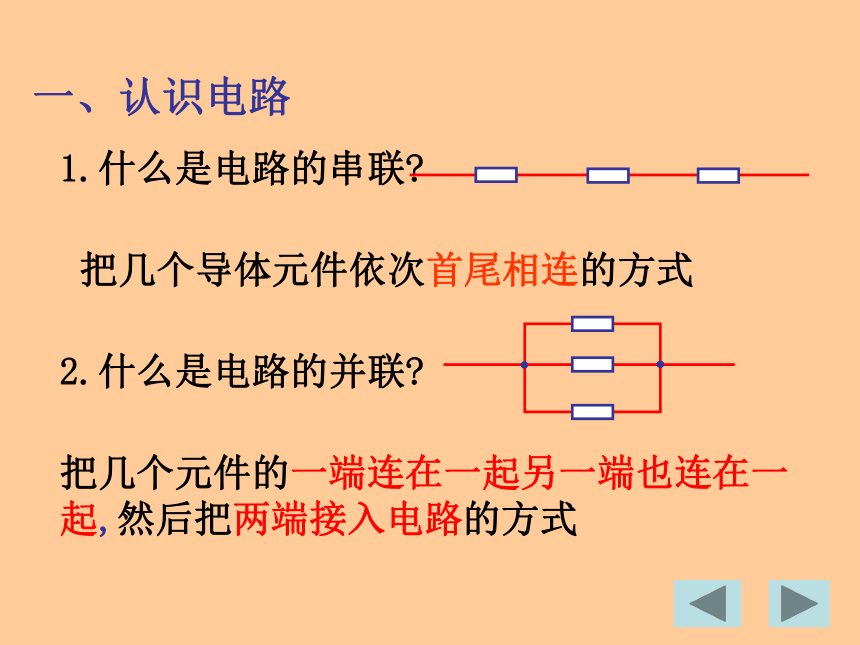

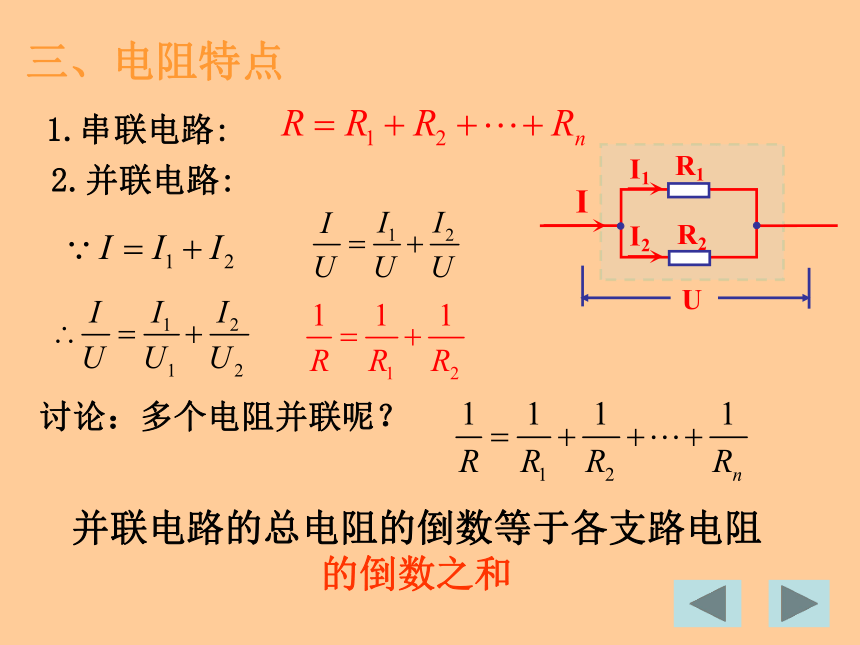

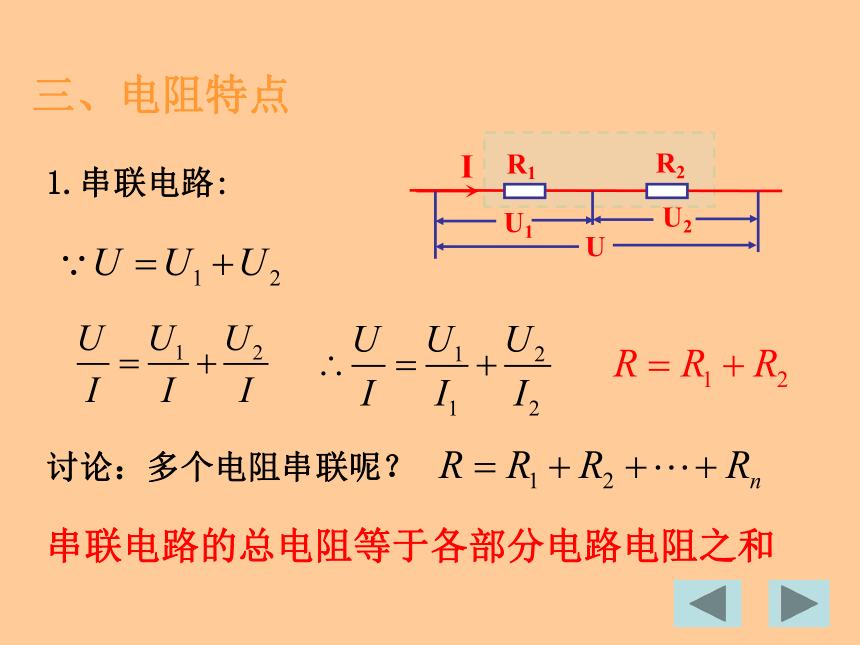

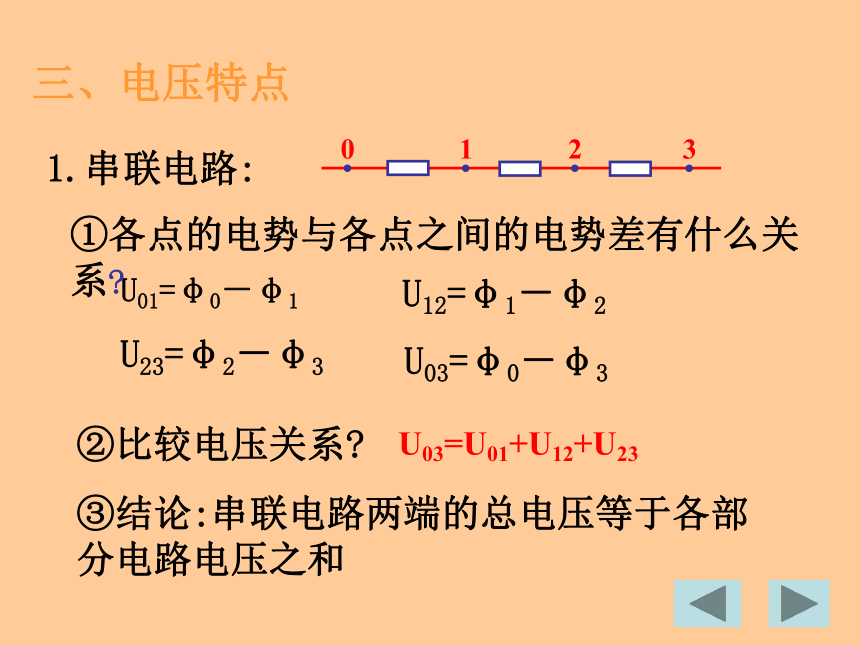

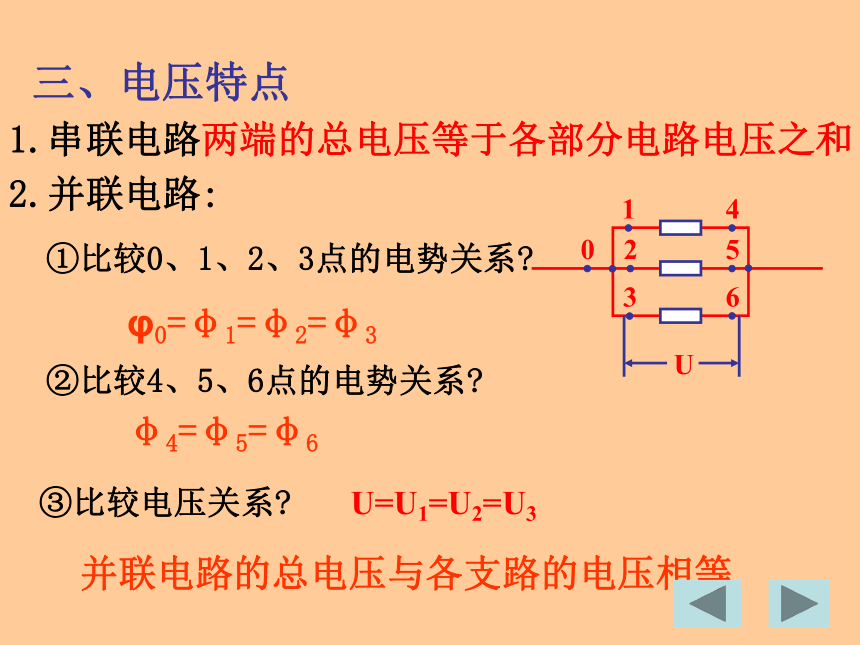

课件16张PPT。第四节 串联电路和并联电路 第二章 恒定电流一、认识电路1.什么是电路的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2.什么是电路的并联?I0 = I1 = I2 = I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和二、电流特点1.串联电路:I0 = I1 + I2 + I3+…U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路电压之和三、电压特点1.串联电路:U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系?U03=φ0－φ3U=U1=U2=U3 并联电路的总电压与各支路的电压相等三、电压特点1.串联电路两端的总电压等于各部分电路电压之和2.并联电路:①比较0、1、2、3点的电势关系?②比较4、5、6点的电势关系?③比较电压关系?φ0=φ1=φ2=φ3φ4=φ5=φ6串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:讨论：多个电阻串联呢？三、电阻特点1.串联电路:2.并联电路:讨论：多个电阻并联呢？并联电路的总电阻的倒数等于各支路电阻的倒数之和三、电阻特点1.串联电路:2.并联电路:讨论：②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ ④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ ⑤并联电路中,某一电阻增大,总电阻如何变？⑥混联电路中,某一电阻增大,总电阻如何变？①R1和R2并联后R=？(若R1远大于R2，R=？)三、电阻特点1.串联电路:2.并联电路:讨论：R > RnRn 增大 R增大(2)个相同的电阻R并联R总＝R/n(3) R < Rn(4) Rn 增大 R增大(1)R1和R2并联后 R= R1R2/(R1+R2)不管电路连接方式如何，只要有一个电阻增大，总电阻就增大3、混联电路四、串并联电路特点1.串联电路2.并联电路2. 三个主要参数①内阻:电流计内阻Rg②量程：满偏电流 Ig③满偏电压Ug3.电路图符号：五、电流计1、作用：测量微小电流和电压 例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？在表头串联一个阻值较大的电阻R串=990 Ω Rv=1000 Ω六、电压表 例2.有一个电流表G，内阻Rg=25 Ω ，满偏电流Ig=3mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？七、电流表在表头上并联一个阻值较小的电阻R并=0.126 Ω RA=0.125 Ω1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为小 结1.如图，已知R2＝100Ω ，R4＝100Ω，UAC＝150V，UBD＝70V，则UAE＝ V课堂练习2.如图，AB两端接入100V时，CD两端为20V；当CD两端接入100V时，AB两端为50V，则R1：R2：R3之比为 。3.如图所示，电压表和电流表的读数分别是U=10V和I=0.1A，那么待测电阻RX的测量值(U/I)比真实值 ，真实值为 Ω。（电流表的内阻为0.2Ω）
