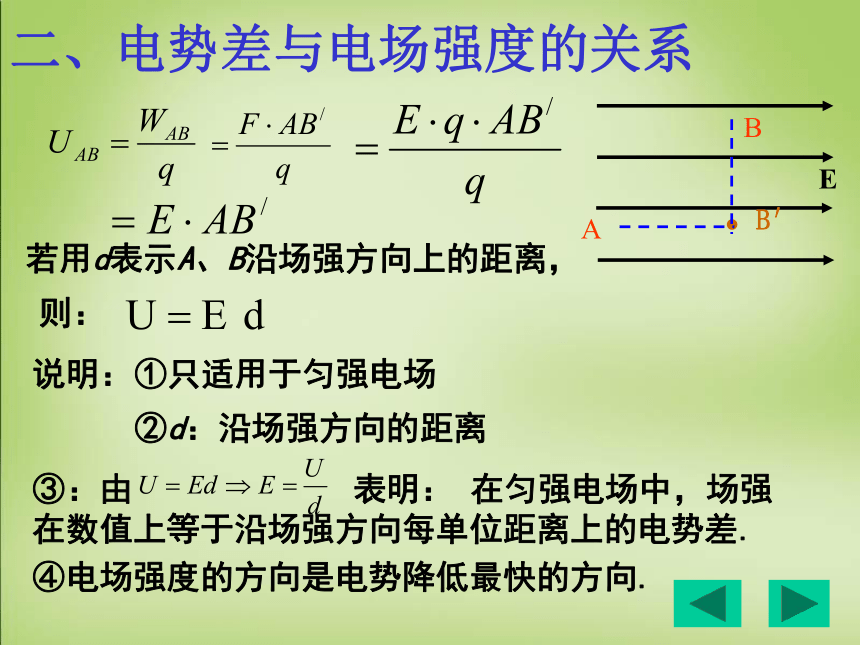

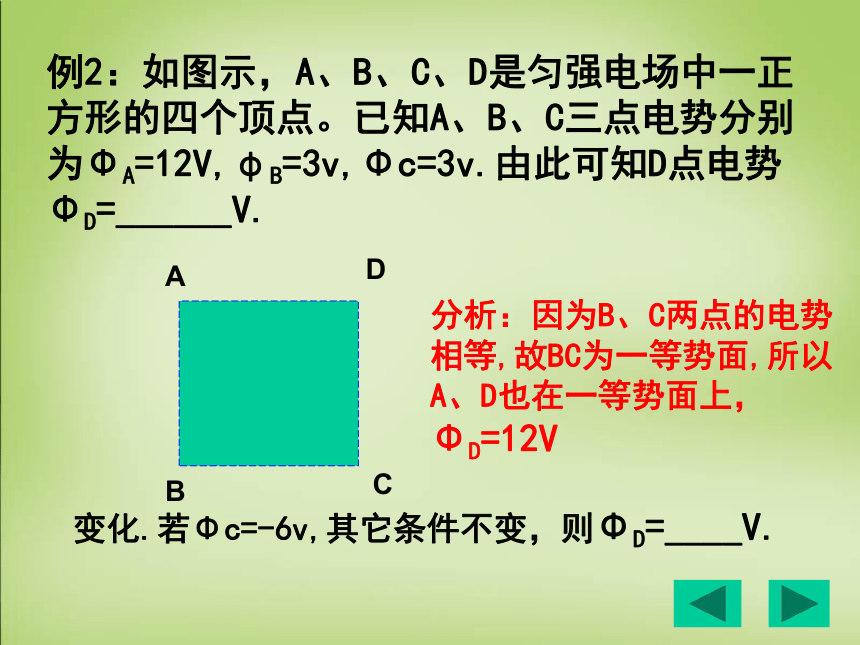

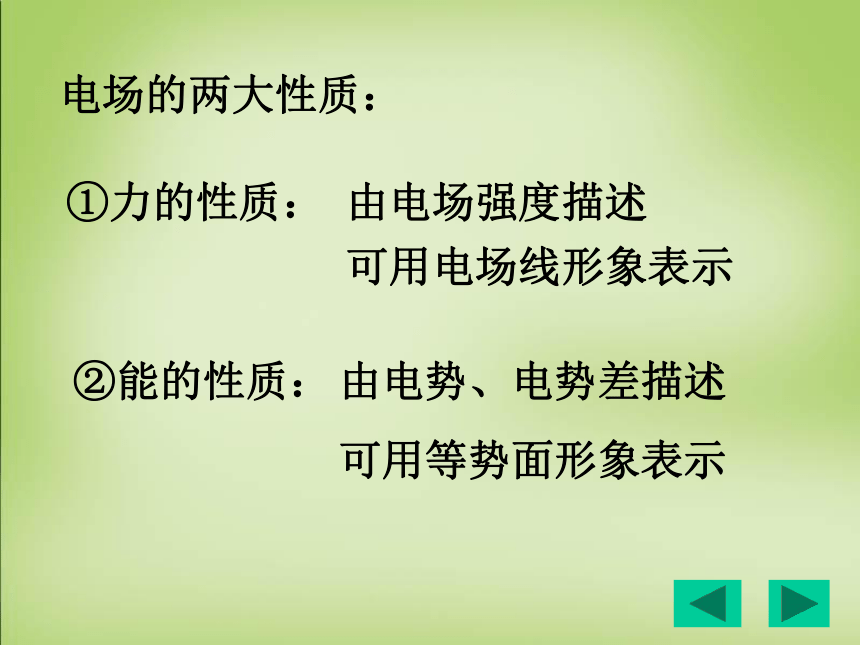

课件14张PPT。第六节 电势差与电场强度的关系第一章 静电场电场的两大性质: ①力的性质: ②能的性质: 由电场强度描述 可用电场线形象表示 由电势、电势差描述 可用等势面形象表示 一、探究电势与电场强度的关系问题1:电场强度大的地方电势是否一定高?反之又如何呢? E大处φ一定高 E大处φ一定低若无前提条件,E大处φ不一定高;φ高处E不一定大 问题2:电场强度为零的点电势一定为零吗?反之又如何呢? (若规定无穷远处为零电势点 )对O点:E=0,φ ≠0 .O对O点:φ =0,E ≠0 E为零处φ不一定为零,φ为零处E不一定为零 二、电势差与电场强度的关系若用d表示A、B沿场强方向上的距离, 则:说明:①只适用于匀强电场 ②d:沿场强方向的距离 ④电场强度的方向是电势降低最快的方向.AB解:例2:如图示,A、B、C、D是匀强电场中一正方形的四个顶点。已知A、B、C三点电势分别为ΦA=12V,φB=3v,Φc=3v.由此可知D点电势ΦD=______V.ABCD分析:因为B、C两点的电势
相等,故BC为一等势面,所以
A、D也在一等势面上,
ΦD=12V变化.若Φc=-6v,其它条件不变,则ΦD=____V.
A 12VB 3VC -6VD ?V因为12-3=3-(-6),所以B与AC中点处电势
相等,即BD在同一等势面上,故为3VPE课堂练习1.一个点电荷,从静电场中的a点移到b点,其电势能的变化为零,则 [ ]
A.a、b两点的场强一定相等
B.该点电荷一定沿等势面移动
C.作用于该点电荷的电场力与其移动方向总是垂直的
D.a、b两点的电势一定相等 D2.图1中实线条是一个电场中的电场线,虚线是一个负试验电荷在这个电场中运动的轨迹。如果电荷是从图中a处运动到b处,则以下判断中正确的是 [ ]
A.电荷从a到b,运动的加速度变小
B.电荷在b处的电势能大
C.b处的电势高
D.电荷在b处的速度小 BD3、如图所示,两块相对的平行金属板M、N与电池相连接,N板接地,在距两板等远的一点P固定一个带正电的点电荷,如果将M板向上平移一小段距离,则(  )
A、点电荷受到的电场力减小
B、点电荷受到的电场力增大
C、点电荷的电势能减小
D、点电荷的电势能保持不变AC 4.图中A.B、C三点都在匀强电场中,已知AC⊥BC,∠ABC=60°,BC=20cm.把一个电量q=10-5C的正电荷从A移到B,电场力做功为零;从B移到C,电场力做功为-1.73×10-3J,则该匀强电场的场强大小和方向是 [ ]
A.865V/m,垂直AC向左
B.865V/m,垂直 AC向右
C.1000V/m,垂直 AB斜向上
D.1000V/m,垂直 AB斜向下 D 电势差和电场强度的区别电场强度电势差物理意义描述电场力的特征描述电场能的特征矢(标)量物理公式单位E=F/qU=W/q矢量标量V/mV小结:一、电势与电场强度的关系E大处φ不一定高;φ高处E也不一定大 无直接关系 E为零处φ不一定为零,φ为零处E不一定为零 二、匀强电场中电势差与电场强度的关系 三、比较E=F/q E=KQ/r2 E=U/d
的适用条件 作业:问题与练习1、2、3
