安徽省铜陵十中联合体2016届九年级（下）第二次月考物理试卷（解析版）
文档属性
| 名称 | 安徽省铜陵十中联合体2016届九年级（下）第二次月考物理试卷（解析版） |  | |
| 格式 | zip | ||
| 文件大小 | 255.9KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 沪粤版 | ||
| 科目 | 物理 | ||
| 更新时间 | 2016-09-03 13:54:34 | ||
图片预览
文档简介

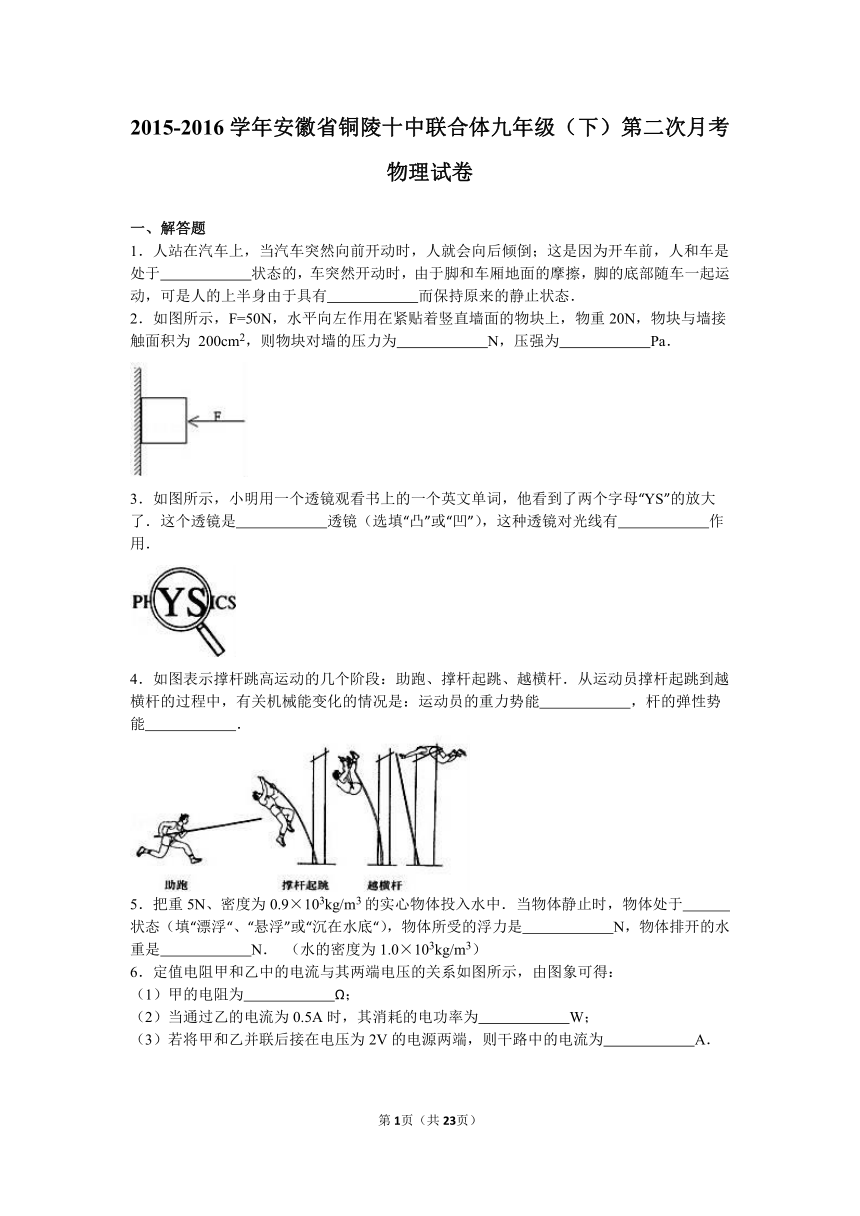

2015-2016学年安徽省铜陵十中联合体九年级（下）第二次月考物理试卷
一、解答题
1．人站在汽车上，当汽车突然向前开动时，人就会向后倾倒；这是因为开车前，人和车是处于 状态的，车突然开动时，由于脚和车厢地面的摩擦，脚的底部随车一起运动，可是人的上半身由于具有 而保持原来的静止状态．
2．如图所示，F=50N，水平向左作用在紧贴着竖直墙面的物块上，物重20N，物块与墙接触面积为 200cm2，则物块对墙的压力为 N，压强为 Pa．
3．如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大了．这个透镜是 透镜（选填“凸”或“凹”），这种透镜对光线有 作用．
4．如图表示撑杆跳高运动的几个阶段：助跑、撑杆起跳、越横杆．从运动员撑杆起跳到越横杆的过程中，有关机械能变化的情况是：运动员的重力势能 ，杆的弹性势能 ．
5．把重5N、密度为0.9×103kg/m3的实心物体投入水中．当物体静止时，物体处于 状态（填“漂浮“、“悬浮”或“沉在水底“），物体所受的浮力是 N，物体排开的水重是 N． （水的密度为1.0×103kg/m3）
6．定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得：
（1）甲的电阻为 Ω；
（2）当通过乙的电流为0.5A时，其消耗的电功率为 W；
（3）若将甲和乙并联后接在电压为2V的电源两端，则干路中的电流为 A．
7．如图所示电路，开关S接到a后，电磁铁左端为 极，小磁针静止时，A端是 极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 （选填“增强”、“减弱”或“不变”）．
8．谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，如图所示：使用时要盯着眼前12mm处的镜片屏幕，上网阅读、观看视频等．它的推出让人惊叹科技的进步，但也带来诸如电磁辐射等负面影响，长期使用会导致近视，近视眼看远处物体时像成在视网膜的 （选填“前方”或“后方”），需要配戴 （选填“凸透镜”或“凹透镜”）来矫正．
二、选择题
9．噪声严重影响着人们的生活和工作，以下防治噪声的办法中可行的是（ ）
A．通过科学研究，使噪声源不发生振动
B．将所有噪声源隔离在真空容器中，以避免噪声干扰
C．城市里在穿过住宅区的高速公路两旁建隔音墙、一般道路两旁植树种花
D．建筑工地不允许使用大型机械
10．如图所示，AB为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针，则下列说法中正确的是（ ）
A．A端指南
B．B端指南
C．可能A端指南，也可能是B端指南
D．无法确定
11．据山东省气象台介绍，2013年清明节期间，济南、泰安、滨州、威海、淄博等11个市人工实施了增雨作业．在空中喷洒干冰是人工增雨的一种方法．干冰使空气中的水蒸气变成小冰粒，冰粒下降过程中变成雨滴．水蒸气变成冰粒、冰粒变成雨滴的物态变化过程分别属于（ ）
A．凝华、熔化 B．升华、熔化 C．升华、液化 D．凝华、液化
12．如图是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（ ）
A． B． C． D．
13．有些公共汽车配备逃生锤，遇到紧急情况时，乘客可以用逃生锤打破玻璃逃生，为了更容易打破玻璃，逃生锤外形应选择图中的（ ）
A． B． C． D．
14．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A． B． C． D．
15．图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）
A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
16．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A．总电阻 B．总电流 C．总电压 D．总功率
17．如图，小瓷碗漂浮在水面上，倾斜后能沉入水底，关于这一情景分析正确的是（ ）
A．小瓷碗能沉入水底是因为它的重力变大了
B．小瓷碗漂浮时受到的浮力大于它的重力
C．小瓷碗浸没时受到的浮力比漂浮时受到的浮力大
D．小瓷碗浸没后容器底受到水的压强变小了
18．小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升5m．已知物体A重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是（ ）
A．水平地面对小勇的支持力做功为6000J
B．小勇做的有用功为3000J
C．小勇拉力的功率为250W
D．此滑轮组的机械效率为80%
三、解答题
19．如图所示，光斜射到空气和玻璃的分界面时，同时发生反射和折射．请在图中标出反射角β，并用箭头标出折射光线的传播方向．
20．某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变．
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的导线连接好成完整电路．
（2）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大．接下来应进行的操作是 （填写字母代号）．
A．更换电池或电阻
B．检查电路是否短路
C．断开开关，移动滑动变阻器滑片至最大值位置
（3）在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，电压表如图乙所示．后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向 （填“左”或“右”）移动直至电压表示数为 V． 若要完成整个实验，选择的滑动变阻器的最大阻值至少为 Ω．
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”．
①此实验设计是为了探究电功率与电压的关系，通过 判断来电功率的大小．
②为了探究电功率与电流的关系，小明认为，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2 亮度的变化，即可得出结论．则小明同学的方案 （选填“合理”或“不合理”），理由： ．
21．如图所示是某一科学小组探究“斜面的机械效率”实验装置及实验数据记录表：
斜面的倾斜程度
物块重G（N）
斜面高S（m）
沿斜面拉力F（N）
斜面长S（m）
机械效率η
较缓
10
0.1
5.0
1
20%
较陡
10
0.3
6.7
1
45%
最陡
10
0.5
8.0
1
62．%
（1）沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做 运动．
（2）比较表中“物块重”和“ ”两栏对应的数据，可知斜面是一种 （选填“省力”或“费力”）的简单机械．
（3）本实验研究了 对斜面机械效率的影响，其影响规律是 ．
（4）当斜面最陡时，物块受到斜面的摩擦力是 N．
22．太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一．小明家新安装了一台容积为 500kg的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来的 20℃升高到 40℃．则：
（1）在这4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少焦炭？[水的比热容C水=4.2×103J/（kg?℃）、焦炭的热值q=3.0×107J/kg]．
23．如图为饮水机工作原理图，S是温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态．
（1）试确定温控开关S接a或b时，分别对应的工作状态．
（2）若饮水机加热时发热板R1的功率为550W，而保温时发热板R1的功率为88W，求电阻R2的阻值．
24．为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示，其中，电源电压恒为6V，定值电阻R0=5Ω； R是一只固定着的、竖直放置的硬电阻棒，总长为 30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计．
（1）定值电阻R0在电路中的作用是 ．
（2）当滑片P在a点时，电流表和电压表的示数分别为多少？
（3）小强和小明分别用该测量仪测量时，电流表的示数分别为 0.5A和 0.6A，已知小强的身高为 170cm，则小明的身高为多少？
2015-2016学年安徽省铜陵十中联合体九年级（下）第二次月考物理试卷
参考答案与试题解析
一、解答题
1．人站在汽车上，当汽车突然向前开动时，人就会向后倾倒；这是因为开车前，人和车是处于 静止 状态的，车突然开动时，由于脚和车厢地面的摩擦，脚的底部随车一起运动，可是人的上半身由于具有 惯性 而保持原来的静止状态．
【考点】惯性现象．
【分析】任何物体都有保持原来运动状态的性质叫惯性，一切物体都具有惯性，据此分析回答．
【解答】解：人站在汽车上，当汽车开动前，人和车都处于静止状态，当汽车突然向前开动后，由于脚和车厢底面间的摩擦力作用，脚底随车一起向前运动，可是人的上身由于惯性还要保静止状态，所以会倾向后方．
故答案为：静止；惯性．
2．如图所示，F=50N，水平向左作用在紧贴着竖直墙面的物块上，物重20N，物块与墙接触面积为 200cm2，则物块对墙的压力为 50 N，压强为 2.5×103 Pa．
【考点】压力及重力与压力的区别；压强的大小及其计算．
【分析】固体能够传递压力，当用力按物块时，物块将外力大小和方向不变的进行传递，又知道物块与墙的接触面积，可利用公式p=求出物块对墙的压强．
【解答】解：当用力按物块时，物块将外力大小和方向不变的进行传递，
所以，墙壁受到的压力为F=50N，
物块的接触面积S=200cm2=0.02m2，
墙壁受到的压强为：
p===2.5×103Pa．
故答案为：50；2.5×103．
3．如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大了．这个透镜是 凸 透镜（选填“凸”或“凹”），这种透镜对光线有 会聚 作用．
【考点】凸透镜的会聚作用．
【分析】解决此题要知道凸透镜对光线有会聚作用．
【解答】解：由图可知，当透镜靠近英文单词时，成的是正立、放大的虚像，所以应该是凸透镜；
凸透镜对光线有会聚作用．
故答案为：凸；会聚
4．如图表示撑杆跳高运动的几个阶段：助跑、撑杆起跳、越横杆．从运动员撑杆起跳到越横杆的过程中，有关机械能变化的情况是：运动员的重力势能 增大 ，杆的弹性势能 先增大后减小 ．
【考点】动能和势能的大小变化．
【分析】（1）弹性势能大小跟物体弹性形变的大小有关，弹性形变越大，弹性势能越大．
（2）重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大．
【解答】解：（1）运动员撑杆起跳到越横杆的过程中，质量不变，高度增大，重力势能增大．
（2）运动员起跳时，杆开始发生弹性形变，到越过横杆时，杆恢复原状，中间过程中杆的弹性形变最大，弹性势能最大．整个过程杆的弹性势能先增大后减小．
故答案为：增大；先增大后减小．
5．把重5N、密度为0.9×103kg/m3的实心物体投入水中．当物体静止时，物体处于 漂浮 状态（填“漂浮“、“悬浮”或“沉在水底“），物体所受的浮力是 5 N，物体排开的水重是 5 N． （水的密度为1.0×103kg/m3）
【考点】物体的浮沉条件及其应用；浮力大小的计算．
【分析】（1）利用物体的浮沉条件判定，实心物体密度小于水的密度，故物体漂浮在水面上；
（2）物体漂浮在水面上，浮力等于物体重力；
（3）利用阿基米德原理可知物体排开的水重．
【解答】解：（1）假设物体体积为v，则有G物=ρ物gv；F浮=ρ水gv排
若物体浸没在水中，v排=v，则；
所以，G物＜F浮，物体上浮，最后漂浮；
（2）物体浮在水面上，所以F浮=G物=5N；
（3）根据阿基米德原理，F浮=G排=5N．
故答案为：漂浮，5，5．
6．定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得：
（1）甲的电阻为 10 Ω；
（2）当通过乙的电流为0.5A时，其消耗的电功率为 1.25 W；
（3）若将甲和乙并联后接在电压为2V的电源两端，则干路中的电流为 0.6 A．
【考点】欧姆定律的应用；电功率的计算．
【分析】（1）根据甲的U﹣I图象读出任意一组电流和电压值，根据欧姆定律求出甲的电阻；
（2）根据乙的U﹣I图象读出通过的电流为0.5A时对应的电压值，根据P=UI求出其消耗的电功率；
（3）将甲和乙并联后接在电压为2V的电源两端时，它们两端的电压相等，根据图象读出通过的电流，利用并联电路的电流特点求出干路电流．
【解答】解：（1）由甲的U﹣I图象可知，当U甲=2V时，通过的电流I甲=0.2A，
由I=可得，甲的电阻：
R甲===10Ω；
（2）由乙的U﹣I图象可知，当通过的电流I乙=0.5A时，两端的电压U乙=2.5V，
则乙消耗的电功率：
P乙=U乙I乙=2.5V×0.5A=1.25W；
（3）将甲和乙并联后接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压均为2V，
由图象可知，通过两电阻的电流分别为I甲=0.2A，I乙′=0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I=I甲+I乙′=0.2A+0.4A=0.6A．
故答案为：（1）10；（2）1.25；（3）0.6．

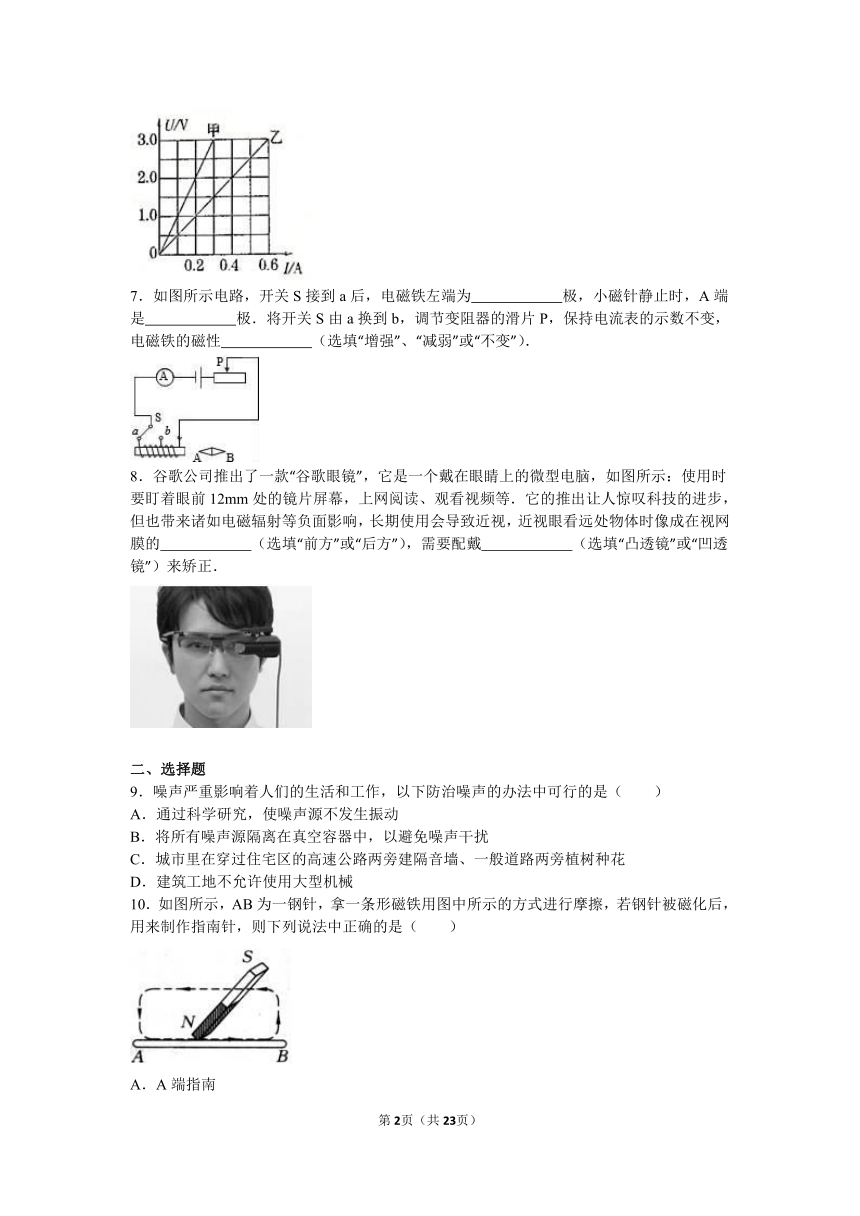

7．如图所示电路，开关S接到a后，电磁铁左端为 N 极，小磁针静止时，A端是 N 极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 减弱 （选填“增强”、“减弱”或“不变”）．
【考点】通电螺线管的磁场．
【分析】本题抓住根据安培定则判断通电螺线管的极性；
道电磁铁的磁性强弱与电流大小和线圈匝数有关．
【解答】解：
（1）伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的左端为通电螺线管的N极，据同名磁极相互排斥，异名磁极相互吸引的道理可知，小磁针的A端是N极；
（2）在此实验装置中，保持电流不变，将开关S由a换到b，则减少了线圈的匝数，因此通电螺线管的磁性减弱．
故答案为：N；N；减弱．
8．谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，如图所示：使用时要盯着眼前12mm处的镜片屏幕，上网阅读、观看视频等．它的推出让人惊叹科技的进步，但也带来诸如电磁辐射等负面影响，长期使用会导致近视，近视眼看远处物体时像成在视网膜的 前方 （选填“前方”或“后方”），需要配戴 凹透镜 （选填“凸透镜”或“凹透镜”）来矫正．
【考点】近视眼的成因与矫正办法．
【分析】（1）近视眼能看清近处的物体，不能看清远处的物体是因为晶状体太厚或眼球太长，使像成在视网膜的前方．
（2）近视眼戴凹透镜使光线发散一些，使像成在视网膜上．
【解答】解：近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体．
故答案为：前方；凹透镜．
二、选择题
9．噪声严重影响着人们的生活和工作，以下防治噪声的办法中可行的是（ ）
A．通过科学研究，使噪声源不发生振动
B．将所有噪声源隔离在真空容器中，以避免噪声干扰
C．城市里在穿过住宅区的高速公路两旁建隔音墙、一般道路两旁植树种花
D．建筑工地不允许使用大型机械
【考点】防治噪声的途径．
【分析】解决此题的关键是知道防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治．
【解答】解：A、在噪声的产生处可以减弱噪声，物体只要振动就会发出声音，不振动就不能工作，不符合题意；
B、所有的噪声源都隔离在真空容器里不现实，不符合题意；
C、在高速公路两旁建隔音墙、道路两旁植树种花都可以在声音的传播途中减弱噪声，办法可行，符合题意；
D、工地没有大型机械工作无法进行，不符合题意；
故选C．
10．如图所示，AB为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针，则下列说法中正确的是（ ）
A．A端指南
B．B端指南
C．可能A端指南，也可能是B端指南
D．无法确定
【考点】磁化．
【分析】（1）一些物质在磁体或者电流的作用下获得磁性的过程叫磁化；
（2）磁体静止时，N极指北，S极指南．
【解答】解：拿磁体的N极在钢针上从左向右摩擦，相当于把部分小磁元方向调整至最终被N极吸引的方向，B应为S极，A是N极．
故选B．

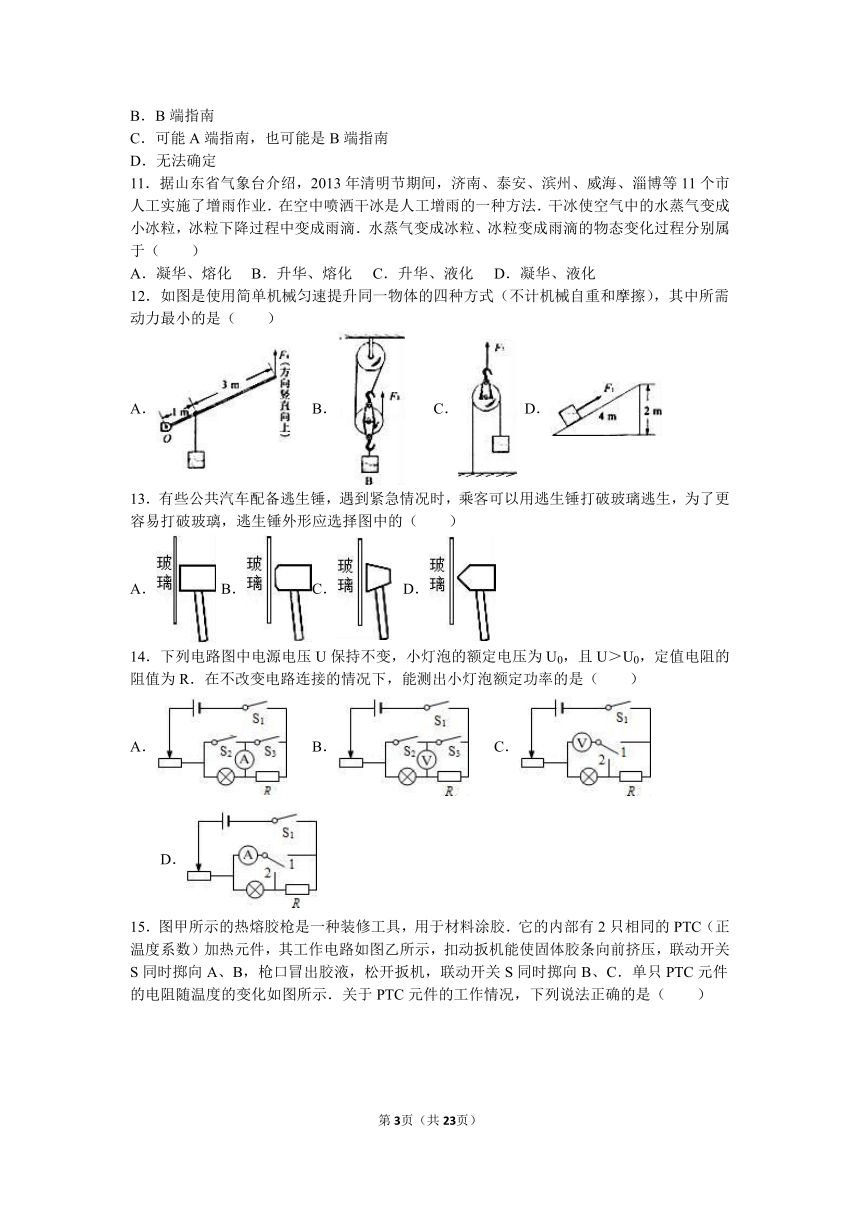

11．据山东省气象台介绍，2013年清明节期间，济南、泰安、滨州、威海、淄博等11个市人工实施了增雨作业．在空中喷洒干冰是人工增雨的一种方法．干冰使空气中的水蒸气变成小冰粒，冰粒下降过程中变成雨滴．水蒸气变成冰粒、冰粒变成雨滴的物态变化过程分别属于（ ）
A．凝华、熔化 B．升华、熔化 C．升华、液化 D．凝华、液化
【考点】升华和凝华的定义和特点；熔化与熔化吸热特点．
【分析】（1）物质由气态直接变成固态的现象叫做凝华；
（2）物质由固态变成液态的现象叫做熔化．
【解答】解：水蒸气变为冰粒，是由气态直接变为固态的过程，它叫做凝华；冰粒变为雨滴，是固态变为液态的过程，它叫做熔化．
故选A．
12．如图是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（ ）
A． B． C． D．
【考点】杠杆的平衡条件；滑轮组绳子拉力的计算；动滑轮及其工作特点；轮轴及其他常见简单机械．
【分析】A、求出动力臂和阻力臂的大小关系，利用杠杆平衡条件得出F大小；
B、不计机械自重和摩擦，利用F=G求F的大小；
C、不计机械自重和摩擦，利用F=2G求F的大小；
D、不计机械自重和摩擦，拉力做的功等于提升物体做的功，据此求出拉力大小；
【解答】解：
A、如图，OC：OD=OA：OB=1m：4m=1：4，
∵F1×OD=G×OC，
∴F1=×G=G，
B、由图知n=3，不计机械自重和摩擦，F1=G，AB图中的拉力相等，等于G；
C、不计机械自重和摩擦，F1=2G；
D、∵不计机械自重和摩擦，
∴F1s=Gh，
∴F1=G=G=G，
由上述分析可知，利用杠杆动力最小．
故选A．
13．有些公共汽车配备逃生锤，遇到紧急情况时，乘客可以用逃生锤打破玻璃逃生，为了更容易打破玻璃，逃生锤外形应选择图中的（ ）
A． B． C． D．
【考点】增大压强的方法及其应用．
【分析】逃生锤对玻璃的压强越大，玻璃就越容易被打破，所以要判断哪个逃生锤更容易打破玻璃，就看哪个逃生锤对玻璃的压强最大．而要判断哪个逃生锤对玻璃的压强最大，就需要根据压强公式P=去判断．由P=可知，影响压强大小的因素有两个：压力大小和受力面积大小．其中，增大压强的方法有三种：①受力面积一定，增大压力；②压力一定，减小受力面积；③增大压力同时减小受力面积．
【解答】解：由P=可知，在压力一定时，受力面积越小，压强越大．由题意可知，这四种逃生锤在对玻璃的压力一定的情况下，逃生锤对玻璃的作用面积越小，压强就越大，玻璃就越容易被打破．选项D中的逃生锤面积最小，所以在相同压力作用下，它对玻璃的压强是最大的．
故选D．
14．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A． B． C． D．
【考点】探究用电器的电功率实验；电压表的连接；电功率的计算．
【分析】小灯泡的额定功率等于额定电压和额定电流的乘积，小灯泡的额定电压U0已知，关键是测出额定电流．可以不考虑S1和滑动变电阻的作用，假设都是闭合状态，分别分析每个电路的开关及电流表和电压表的关系，看哪一个电路图能测量出灯泡的额定电流．
【解答】解：A、S2闭合S3断开时，电流表把灯泡短路，灯泡不发光；S2断开S3闭合时，电流表把电阻短路；两个都闭合或断开时，电流表均无示数．测不出灯泡的额定电流，该电路图不能选；
B、S2闭合S3断开，电压表测电灯两端的电压，其上端为正极、下端为负极；
S3闭合S2断开，电压表测定值电阻R两端的电压，其上端为负极，下端为正极；
电压表的两次接线方法相反，在不改变电路连接方式的情况下，无法进行测量，故不合题意；
C、将开关拨到2的位置，电压表测量的是灯泡的两端电压，调节滑动变阻器的滑片P，使得电压表的示数为U0，则小灯泡正常发光；将开关拨到1的位置，电压表测量的是灯泡和电阻串联后的两端电压U1，通过小灯泡的电流为I=，小灯泡的额定功率表达式是P=U0I=，C选项图可选．
D、开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；
开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻的电流．测不出灯泡的额定电流，该电路图不能选．
故选 C．

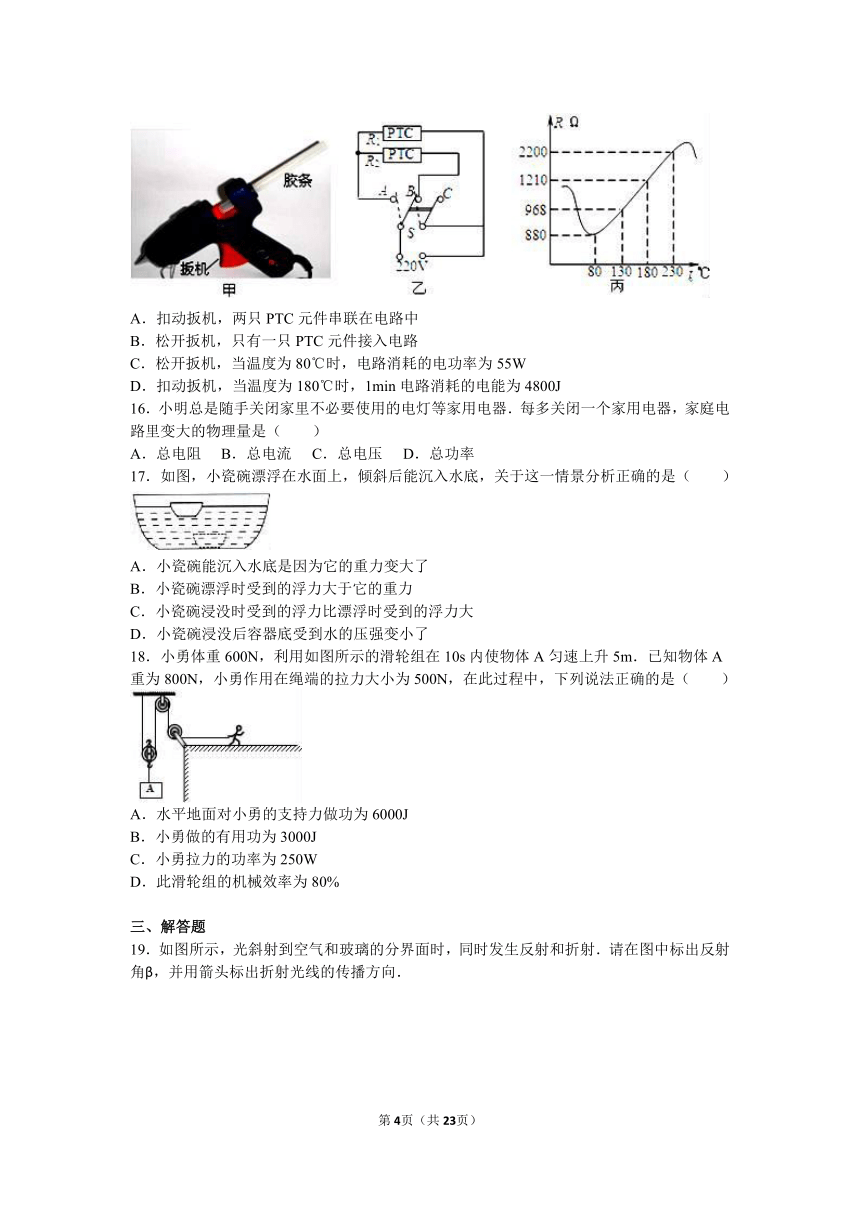

15．图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）
A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
【考点】电功的计算；欧姆定律的应用；电功率的计算．
【分析】（1）分别判断出扣动扳机和松开扳机时，两个加热元件的连接方式，就能判断A、B两个选项的正误；
（2）根据对应的连接方式，结合单只PTC元件的电阻随温度的变化的图象，根据相关的温度读出相应的电阻值，用P=计算出电功率，用W=t计算出消耗的电能．
【解答】解：（1）扣动扳机时，联动开关S同时掷向A、B，电路如下图所示：
两只PTC元件并联在电路中，当温度为180℃时，R1=R2=1210Ω，
∴1min电路消耗的电能：W=t+t=×60s+×60s=4800J
故A选项错误，D选项正确．
（2）松开扳机时，联动开关S同时掷向B、C，电路如下图所示：
两只PTC元件串联在电路中，当温度为80℃时，R1=R2=880Ω，
∴电路消耗的电功率：P===27.5W
故B、C选项错误．
故选D．
16．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A．总电阻 B．总电流 C．总电压 D．总功率
【考点】电功率与电压、电流的关系；欧姆定律的应用．
【分析】家庭电路中各用电器之间的连接方式是并联，电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化，根据欧姆定律可知总电阻的变化．
【解答】解：家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，
所以，每多关闭一个家用电器，总电压不变，故C不符合题意；
因电路中的总功率等于各用电器功率之和，
所以，每多关闭一个家用电器，电路的总功率变小，故D不符合题意；
由P=UI可知，电路中的总电流变小，故B不正确；
由I=可知，电路中的总电阻变大，故A符合题意．
故选A．
17．如图，小瓷碗漂浮在水面上，倾斜后能沉入水底，关于这一情景分析正确的是（ ）
A．小瓷碗能沉入水底是因为它的重力变大了
B．小瓷碗漂浮时受到的浮力大于它的重力
C．小瓷碗浸没时受到的浮力比漂浮时受到的浮力大
D．小瓷碗浸没后容器底受到水的压强变小了
【考点】物体的浮沉条件及其应用．
【分析】对同一个小瓷碗，通过比较排开水的体积变化，利用阿基米德原理来比较所受的浮力的变化，利用p=ρgh比较压强的变化．
【解答】解：A、小瓷碗能沉入水底，瓷碗所受的重力不变，因排开的水的体积减小，所受浮力减小，小于重力而引起的，故A错误；
B、小瓷碗漂浮时，根据漂浮条件可知：受到的浮力等于它的重力，故B错误；
C、由于瓷碗浸没时是下沉，浮力小于重力，漂浮时与瓷碗重力相等，所以小瓷碗浸没时和漂浮时相比所受的浮力变小，故C错误；
D、小瓷碗浸没后，排开的水的体积减小，水面则下降，根据p=ρgh可知：容器底受到水的压强变小，故D正确．
故选D．
18．小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升5m．已知物体A重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是（ ）
A．水平地面对小勇的支持力做功为6000J
B．小勇做的有用功为3000J
C．小勇拉力的功率为250W
D．此滑轮组的机械效率为80%
【考点】功的计算；滑轮（组）的机械效率；功率的计算．
【分析】（1）做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可．
（2）小勇做的有用功就是克服物体重力所做的功，利用W=Gh可求；
（3）利用W=Fs求出拉力做的功，然后利用P=计算功率；
（4）利用计算此滑轮组的机械效率．
【解答】解：A、由题意知，小勇在支持力的方向上没有移动距离，根据做功的两个必要条件可知，水平地面对小勇的支持力做功为0J．故A错误；
B、小勇做的有用功W有用=Gh=800N×5m=4000J．故B错误；
C、由图可知，绳子的有效股数n=2，则s=2h=2×5m=10m，
拉力做的功W总=Fs=500N×10m=5000J，
功率为P===500W．故C错误；
D、此滑轮组的机械效率：η=×100%=×100%=80%．故D正确．
故选D．
三、解答题
19．如图所示，光斜射到空气和玻璃的分界面时，同时发生反射和折射．请在图中标出反射角β，并用箭头标出折射光线的传播方向．
【考点】光的反射定律；光的折射规律．
【分析】先过入射点画出法线，根据折射光线和入射光线的关系确定入射、折射光线，进而确定反射光线，得出反射角和入射角．
【解答】解：入射点为O，先过入射点O画出法线，折射光线和入射光线分居于法线两侧，折射角小于入射角，则AO为入射光线、OC为折射光线，OB为反射光线，反射角为β，如图所示：

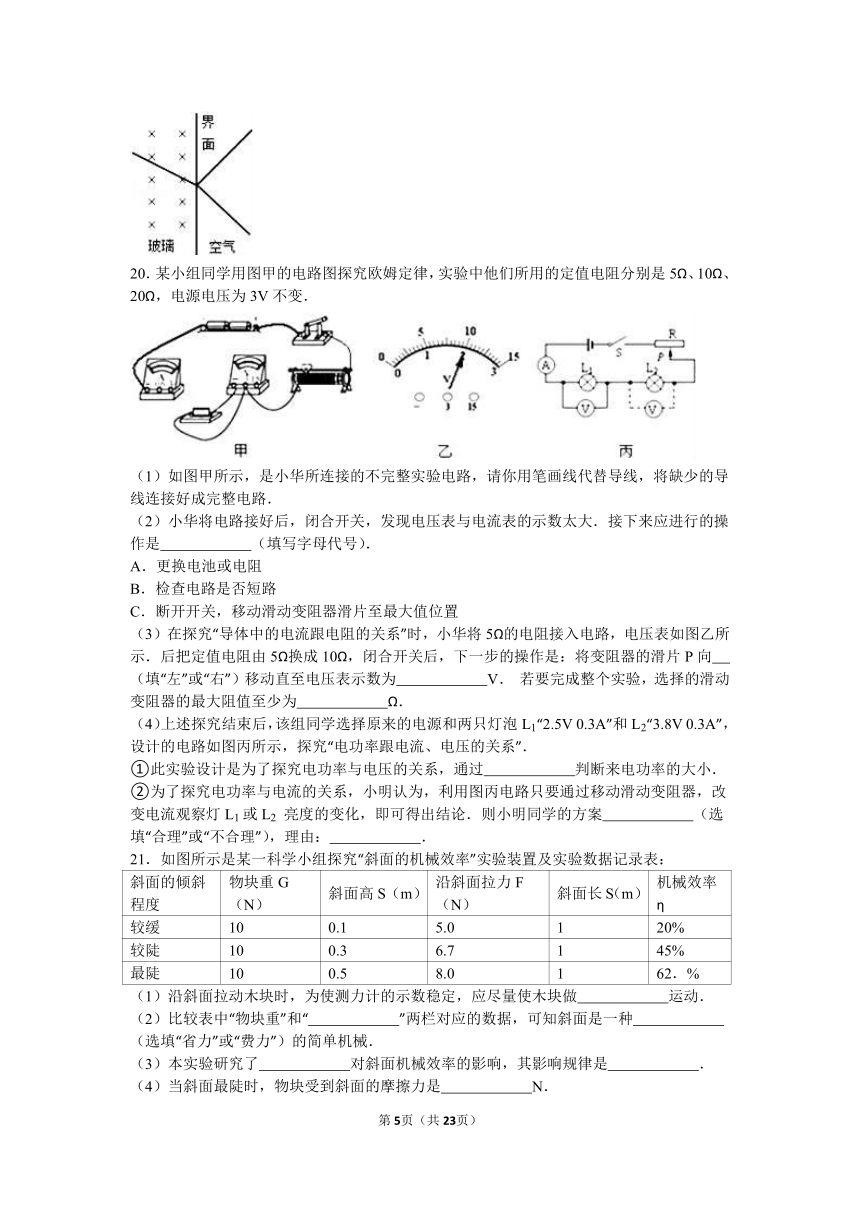

20．某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变．
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的导线连接好成完整电路．
（2）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大．接下来应进行的操作是 C （填写字母代号）．
A．更换电池或电阻
B．检查电路是否短路
C．断开开关，移动滑动变阻器滑片至最大值位置
（3）在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，电压表如图乙所示．后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向 右 （填“左”或“右”）移动直至电压表示数为 2 V． 若要完成整个实验，选择的滑动变阻器的最大阻值至少为 10 Ω．
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”．
①此实验设计是为了探究电功率与电压的关系，通过 灯的亮暗 判断来电功率的大小．
②为了探究电功率与电流的关系，小明认为，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2 亮度的变化，即可得出结论．则小明同学的方案 不合理 （选填“合理”或“不合理”），理由： 电压与电流同时在改变，未控制电压一定 ．
【考点】探究电流与电压、电阻的关系实验．
【分析】（1）把电流表、电阻串联接入电路，完成电路连接．
（2）如果电路总电阻太小，则电路电流将会较大，电表示数较大，应增大滑动变阻器接入电路的阻值，然后分析答题．
（3）探究电流与电阻的关系应控制电阻两端电压不变，应用串联电路特点与欧姆定律求出滑动变阻器接入电路的最大阻值，然后选择滑动变阻器．
（4）灯泡亮度由灯泡实际功率决定，灯泡实际功率越大，灯泡越亮；探究功率与电流的关系，应控制电压相等而电流不同．
【解答】解：（1）把电流表与电阻串联接入电路，实物电路图如图所示：
（2）闭合开关，发现电压表与电流表的示数太大，说明电路电阻太小，可能是滑动变阻器接入电路的阻值太小造成的，应断开开关，移动滑动变阻器滑片至最大值位置，故选C；
（3）电压表量程为0～3V，由图示电压表可知，其分度值为0.1V，示数为2V；
在探究“导体中的电流跟电阻的关系”时，应控制电阻两端电压不变，把定值电阻由5Ω换成10Ω，闭合开关后，定值电阻两端电压变大，为保持电阻两端电压不变，应增大滑动变阻器分压应将变阻器的滑片P向右移动直至电压表示数为2V为止． 电源电压为3V，定值电阻两端电压为2V，则滑动变阻器两端电压为3V﹣2V=1V，串联电路电流相等，电阻两端电压与电阻阻值成正比，电阻两端电压是滑动变阻器两端电压的2倍，电阻阻值是滑动变阻器接入电路阻值的2倍，电阻最大阻值为20Ω，要完成整个实验，滑动变阻器接入电路的最大阻值为10Ω，要完成实验，选择的滑动变阻器的最大阻值至少为10Ω．
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”．
①灯泡亮度由灯泡实际功率决定，灯泡实际功率越大，灯泡越亮，可以根据灯泡的亮暗比较灯泡电功率的大小．
②探究电功率与电流的关系，应控制灯泡两端电压相等而电流不同，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2亮度的变化时，电压与电流同时在改变，未控制电压一定，小明的方案不合理．
故答案为：（1）电路图如图所示；（2）C；（3）右；2；10；（4）①灯的亮暗；②不合理；电压与电流同时在改变，未控制电压一定．
21．如图所示是某一科学小组探究“斜面的机械效率”实验装置及实验数据记录表：
斜面的倾斜程度
物块重G（N）
斜面高S（m）
沿斜面拉力F（N）
斜面长S（m）
机械效率η
较缓
10
0.1
5.0
1
20%
较陡
10
0.3
6.7
1
45%
最陡
10
0.5
8.0
1
62．%
（1）沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做 匀速直线 运动．
（2）比较表中“物块重”和“ 沿斜面拉力 ”两栏对应的数据，可知斜面是一种 省力 （选填“省力”或“费力”）的简单机械．
（3）本实验研究了 斜面的倾斜程度 对斜面机械效率的影响，其影响规律是 其它条件不变时，斜面的倾斜程度越大机械效率越高 ．
（4）当斜面最陡时，物块受到斜面的摩擦力是 3 N．
【考点】斜面机械效率的测量实验．
【分析】（1）应沿斜面匀速拉动木块，让木块做匀速直线运动；
（2）分析表中实验数据，根据所控制的变量与实验现象分析答题；
（3）分析表中实验数据，根据实验所控制的变量与实验数据，得出实验结论；
（4）根据表中实验数据求出额外功，然后由功的计算公式求出摩擦力．
【解答】解：
（1）沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做匀速直线运动；
（2）比较表中“物块重”和“沿斜面的拉力”两栏对应的数据，由实验数据可知，在同一次实验中，拉力总是小于重力，由此可知斜面是一种省力的简单机械；
（3）由表中实验数据可知，实验控制了斜面长度不变而高度不断变化，斜面的倾斜程度不断变化，实验研究的是斜面成像程度对斜面机械效率的影响，由表中实验数据可知：在物体重力与斜面长度不变时，斜面倾斜程度越大，斜面机械效率越高；
（4）由表中第3组实验数据可知，W总=Fs=8N×1m=8J，
W有=Gh=10N×0.5m=5J，额外功：W额=W总﹣W有=8J﹣5J=3J，
因为W额=fs，
所以摩擦力f===3N．
故答案为：（1）匀速直线；（2）沿斜面拉力；省力；（3）斜面的倾斜程度；在物体重力与斜面长度不变时，斜面倾斜程度越大，斜面机械效率越高；（4）3．
22．太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一．小明家新安装了一台容积为 500kg的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来的 20℃升高到 40℃．则：
（1）在这4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少焦炭？[水的比热容C水=4.2×103J/（kg?℃）、焦炭的热值q=3.0×107J/kg]．
【考点】太阳能热水器中的热量计算．
【分析】（1）根据物质吸热公式求出水吸收的热量；
（2）利用热效率公式和燃料放热公式求出燃料质量．
【解答】解：（1）水吸收的热量：
Q吸=cm△t
=4.2×103J/（kg?℃）×500kg×（40℃﹣20℃）
=4.2×107J；
（2）由题知，Q吸=Q放×20%=m′q×20%=4.2×107J，
需要焦炭的质量：
m炭=
=
=7kg．
答：（1）在这4h内水吸收了4.2×107J热量；
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧7kg焦炭．
23．如图为饮水机工作原理图，S是温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态．
（1）试确定温控开关S接a或b时，分别对应的工作状态．
（2）若饮水机加热时发热板R1的功率为550W，而保温时发热板R1的功率为88W，求电阻R2的阻值．
【考点】电功率的计算．
【分析】（1）当S接a时两电阻串联，接b时只有电阻R1，电源电压不变，根据公式P=可知，电路功率的大小．
（2）已知加热时发热板的功率，根据公式P=可求R1的大小；再根据串联时的功率，利用功率公式列出方程可求解．
【解答】解：
（1）电源电压220V一定，由P=可知，电路电阻越大，功率越小，
两电阻串联时，总电阻最大，串联时功率最小，电路处于保温状态，由图知，开关接在a点时，处于保温状态；
S接b时，电路中只有电阻R1，电路功率最大，所以处于加热状态；
（2）已知加热时发热板的电功率P1=550W，
所以电阻R的阻值：
R1===88Ω；
保温时发热板的总功率P2=88W，
所以：R1+R2=，
即：88Ω+R2=，
解得：R2=231Ω．
答：（1）S接a为保温状态，S接b为加热状态；
（2）电阻R2的阻值为132Ω．
24．为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示，其中，电源电压恒为6V，定值电阻R0=5Ω； R是一只固定着的、竖直放置的硬电阻棒，总长为 30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计．
（1）定值电阻R0在电路中的作用是 保护电路 ．
（2）当滑片P在a点时，电流表和电压表的示数分别为多少？
（3）小强和小明分别用该测量仪测量时，电流表的示数分别为 0.5A和 0.6A，已知小强的身高为 170cm，则小明的身高为多少？
【考点】欧姆定律的应用．
【分析】（1）由电路图可知，电阻R0与滑动变阻器R串连接入电路，电阻R0起保护电路的作用；
（2）当滑片位于a点时，定值电阻与电阻棒的最大电阻串联，电压表测电阻棒两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电阻棒两端的电压；
（3）由欧姆定律求出小强测身高时电路的总电阻，由串联电路的特点求出滑动变阻器接入电路的电阻值，然后求出滑动变阻器电阻棒接入电路的长度，再求出滑动变阻器下端距地面的高度；由欧姆定律求出小明测身高时电路的总电阻，由串联电路特点求出滑动变阻器接入电路的阻值，然后求出滑动变阻器接入电路的电阻棒的长度，最后求出小明的身高．
【解答】解：
（1）由电路图可知，若滑片P滑到最下端时，电阻棒连入阻值最小为0，此时电路中电流最大，由此可知，电阻R0在电路起保护电路的作用；
（2）当滑片位于a点时，定值电阻与电阻棒的最大电阻串联，电压表测电阻棒两端的电压，电流表测电路中的电流；
串联电路中的总电阻等于各分电阻之和，
由欧姆定律可得，电流表的示数：
Ia===0.3A，
电压表的示数：Ua=IaRa=0.3A×15Ω=4.5V；
（3）小强测身高时，电流表的示数为 0.5A，
电路总电阻：
R总1===12Ω，
滑动变阻器接入电路的阻值：RPb1=R总1﹣R0=12Ω﹣5Ω=7Ω，
滑动变阻器接入电路的电阻棒长度：
Lpb1=×30cm=14cm，
滑动变阻器b端到地面高：h=170cm﹣14cm=156cm，
小明测身高时，电流表的示数为 0.6A，电路总电阻：
R总2===10Ω，
滑动变阻器接入电路的电阻：
RPb2=R总2﹣R0=10Ω﹣5Ω=5Ω，
滑动变阻器电阻棒接入电路的长度：
Lpb2=×30cm=10cm，
小明身高：h小明=h+Lpb2=156cm+10cm=166cm．
答：（1）保护电路；
（2）a点时，电流表示数0.3A，电压表示数4.5V；
（3）小明的身高为166cm．
2016年9月3日
一、解答题
1．人站在汽车上，当汽车突然向前开动时，人就会向后倾倒；这是因为开车前，人和车是处于 状态的，车突然开动时，由于脚和车厢地面的摩擦，脚的底部随车一起运动，可是人的上半身由于具有 而保持原来的静止状态．
2．如图所示，F=50N，水平向左作用在紧贴着竖直墙面的物块上，物重20N，物块与墙接触面积为 200cm2，则物块对墙的压力为 N，压强为 Pa．
3．如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大了．这个透镜是 透镜（选填“凸”或“凹”），这种透镜对光线有 作用．
4．如图表示撑杆跳高运动的几个阶段：助跑、撑杆起跳、越横杆．从运动员撑杆起跳到越横杆的过程中，有关机械能变化的情况是：运动员的重力势能 ，杆的弹性势能 ．
5．把重5N、密度为0.9×103kg/m3的实心物体投入水中．当物体静止时，物体处于 状态（填“漂浮“、“悬浮”或“沉在水底“），物体所受的浮力是 N，物体排开的水重是 N． （水的密度为1.0×103kg/m3）
6．定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得：
（1）甲的电阻为 Ω；
（2）当通过乙的电流为0.5A时，其消耗的电功率为 W；
（3）若将甲和乙并联后接在电压为2V的电源两端，则干路中的电流为 A．
7．如图所示电路，开关S接到a后，电磁铁左端为 极，小磁针静止时，A端是 极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 （选填“增强”、“减弱”或“不变”）．
8．谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，如图所示：使用时要盯着眼前12mm处的镜片屏幕，上网阅读、观看视频等．它的推出让人惊叹科技的进步，但也带来诸如电磁辐射等负面影响，长期使用会导致近视，近视眼看远处物体时像成在视网膜的 （选填“前方”或“后方”），需要配戴 （选填“凸透镜”或“凹透镜”）来矫正．
二、选择题
9．噪声严重影响着人们的生活和工作，以下防治噪声的办法中可行的是（ ）
A．通过科学研究，使噪声源不发生振动
B．将所有噪声源隔离在真空容器中，以避免噪声干扰
C．城市里在穿过住宅区的高速公路两旁建隔音墙、一般道路两旁植树种花
D．建筑工地不允许使用大型机械
10．如图所示，AB为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针，则下列说法中正确的是（ ）
A．A端指南
B．B端指南
C．可能A端指南，也可能是B端指南
D．无法确定
11．据山东省气象台介绍，2013年清明节期间，济南、泰安、滨州、威海、淄博等11个市人工实施了增雨作业．在空中喷洒干冰是人工增雨的一种方法．干冰使空气中的水蒸气变成小冰粒，冰粒下降过程中变成雨滴．水蒸气变成冰粒、冰粒变成雨滴的物态变化过程分别属于（ ）
A．凝华、熔化 B．升华、熔化 C．升华、液化 D．凝华、液化
12．如图是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（ ）
A． B． C． D．
13．有些公共汽车配备逃生锤，遇到紧急情况时，乘客可以用逃生锤打破玻璃逃生，为了更容易打破玻璃，逃生锤外形应选择图中的（ ）
A． B． C． D．
14．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A． B． C． D．
15．图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）
A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
16．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A．总电阻 B．总电流 C．总电压 D．总功率
17．如图，小瓷碗漂浮在水面上，倾斜后能沉入水底，关于这一情景分析正确的是（ ）
A．小瓷碗能沉入水底是因为它的重力变大了
B．小瓷碗漂浮时受到的浮力大于它的重力
C．小瓷碗浸没时受到的浮力比漂浮时受到的浮力大
D．小瓷碗浸没后容器底受到水的压强变小了
18．小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升5m．已知物体A重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是（ ）
A．水平地面对小勇的支持力做功为6000J
B．小勇做的有用功为3000J
C．小勇拉力的功率为250W
D．此滑轮组的机械效率为80%
三、解答题
19．如图所示，光斜射到空气和玻璃的分界面时，同时发生反射和折射．请在图中标出反射角β，并用箭头标出折射光线的传播方向．
20．某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变．
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的导线连接好成完整电路．
（2）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大．接下来应进行的操作是 （填写字母代号）．
A．更换电池或电阻
B．检查电路是否短路
C．断开开关，移动滑动变阻器滑片至最大值位置
（3）在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，电压表如图乙所示．后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向 （填“左”或“右”）移动直至电压表示数为 V． 若要完成整个实验，选择的滑动变阻器的最大阻值至少为 Ω．
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”．
①此实验设计是为了探究电功率与电压的关系，通过 判断来电功率的大小．
②为了探究电功率与电流的关系，小明认为，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2 亮度的变化，即可得出结论．则小明同学的方案 （选填“合理”或“不合理”），理由： ．
21．如图所示是某一科学小组探究“斜面的机械效率”实验装置及实验数据记录表：
斜面的倾斜程度
物块重G（N）
斜面高S（m）
沿斜面拉力F（N）
斜面长S（m）
机械效率η
较缓
10
0.1
5.0
1
20%
较陡
10
0.3
6.7
1
45%
最陡
10
0.5
8.0
1
62．%
（1）沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做 运动．
（2）比较表中“物块重”和“ ”两栏对应的数据，可知斜面是一种 （选填“省力”或“费力”）的简单机械．
（3）本实验研究了 对斜面机械效率的影响，其影响规律是 ．
（4）当斜面最陡时，物块受到斜面的摩擦力是 N．
22．太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一．小明家新安装了一台容积为 500kg的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来的 20℃升高到 40℃．则：
（1）在这4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少焦炭？[水的比热容C水=4.2×103J/（kg?℃）、焦炭的热值q=3.0×107J/kg]．
23．如图为饮水机工作原理图，S是温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态．
（1）试确定温控开关S接a或b时，分别对应的工作状态．
（2）若饮水机加热时发热板R1的功率为550W，而保温时发热板R1的功率为88W，求电阻R2的阻值．
24．为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示，其中，电源电压恒为6V，定值电阻R0=5Ω； R是一只固定着的、竖直放置的硬电阻棒，总长为 30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计．
（1）定值电阻R0在电路中的作用是 ．
（2）当滑片P在a点时，电流表和电压表的示数分别为多少？
（3）小强和小明分别用该测量仪测量时，电流表的示数分别为 0.5A和 0.6A，已知小强的身高为 170cm，则小明的身高为多少？
2015-2016学年安徽省铜陵十中联合体九年级（下）第二次月考物理试卷
参考答案与试题解析
一、解答题
1．人站在汽车上，当汽车突然向前开动时，人就会向后倾倒；这是因为开车前，人和车是处于 静止 状态的，车突然开动时，由于脚和车厢地面的摩擦，脚的底部随车一起运动，可是人的上半身由于具有 惯性 而保持原来的静止状态．
【考点】惯性现象．
【分析】任何物体都有保持原来运动状态的性质叫惯性，一切物体都具有惯性，据此分析回答．
【解答】解：人站在汽车上，当汽车开动前，人和车都处于静止状态，当汽车突然向前开动后，由于脚和车厢底面间的摩擦力作用，脚底随车一起向前运动，可是人的上身由于惯性还要保静止状态，所以会倾向后方．
故答案为：静止；惯性．
2．如图所示，F=50N，水平向左作用在紧贴着竖直墙面的物块上，物重20N，物块与墙接触面积为 200cm2，则物块对墙的压力为 50 N，压强为 2.5×103 Pa．
【考点】压力及重力与压力的区别；压强的大小及其计算．
【分析】固体能够传递压力，当用力按物块时，物块将外力大小和方向不变的进行传递，又知道物块与墙的接触面积，可利用公式p=求出物块对墙的压强．
【解答】解：当用力按物块时，物块将外力大小和方向不变的进行传递，
所以，墙壁受到的压力为F=50N，
物块的接触面积S=200cm2=0.02m2，
墙壁受到的压强为：
p===2.5×103Pa．
故答案为：50；2.5×103．
3．如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大了．这个透镜是 凸 透镜（选填“凸”或“凹”），这种透镜对光线有 会聚 作用．
【考点】凸透镜的会聚作用．
【分析】解决此题要知道凸透镜对光线有会聚作用．
【解答】解：由图可知，当透镜靠近英文单词时，成的是正立、放大的虚像，所以应该是凸透镜；
凸透镜对光线有会聚作用．
故答案为：凸；会聚
4．如图表示撑杆跳高运动的几个阶段：助跑、撑杆起跳、越横杆．从运动员撑杆起跳到越横杆的过程中，有关机械能变化的情况是：运动员的重力势能 增大 ，杆的弹性势能 先增大后减小 ．
【考点】动能和势能的大小变化．
【分析】（1）弹性势能大小跟物体弹性形变的大小有关，弹性形变越大，弹性势能越大．
（2）重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大．
【解答】解：（1）运动员撑杆起跳到越横杆的过程中，质量不变，高度增大，重力势能增大．
（2）运动员起跳时，杆开始发生弹性形变，到越过横杆时，杆恢复原状，中间过程中杆的弹性形变最大，弹性势能最大．整个过程杆的弹性势能先增大后减小．
故答案为：增大；先增大后减小．
5．把重5N、密度为0.9×103kg/m3的实心物体投入水中．当物体静止时，物体处于 漂浮 状态（填“漂浮“、“悬浮”或“沉在水底“），物体所受的浮力是 5 N，物体排开的水重是 5 N． （水的密度为1.0×103kg/m3）
【考点】物体的浮沉条件及其应用；浮力大小的计算．
【分析】（1）利用物体的浮沉条件判定，实心物体密度小于水的密度，故物体漂浮在水面上；
（2）物体漂浮在水面上，浮力等于物体重力；
（3）利用阿基米德原理可知物体排开的水重．
【解答】解：（1）假设物体体积为v，则有G物=ρ物gv；F浮=ρ水gv排
若物体浸没在水中，v排=v，则；
所以，G物＜F浮，物体上浮，最后漂浮；
（2）物体浮在水面上，所以F浮=G物=5N；
（3）根据阿基米德原理，F浮=G排=5N．
故答案为：漂浮，5，5．
6．定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得：
（1）甲的电阻为 10 Ω；
（2）当通过乙的电流为0.5A时，其消耗的电功率为 1.25 W；
（3）若将甲和乙并联后接在电压为2V的电源两端，则干路中的电流为 0.6 A．
【考点】欧姆定律的应用；电功率的计算．
【分析】（1）根据甲的U﹣I图象读出任意一组电流和电压值，根据欧姆定律求出甲的电阻；
（2）根据乙的U﹣I图象读出通过的电流为0.5A时对应的电压值，根据P=UI求出其消耗的电功率；
（3）将甲和乙并联后接在电压为2V的电源两端时，它们两端的电压相等，根据图象读出通过的电流，利用并联电路的电流特点求出干路电流．
【解答】解：（1）由甲的U﹣I图象可知，当U甲=2V时，通过的电流I甲=0.2A，
由I=可得，甲的电阻：
R甲===10Ω；
（2）由乙的U﹣I图象可知，当通过的电流I乙=0.5A时，两端的电压U乙=2.5V，
则乙消耗的电功率：
P乙=U乙I乙=2.5V×0.5A=1.25W；
（3）将甲和乙并联后接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压均为2V，
由图象可知，通过两电阻的电流分别为I甲=0.2A，I乙′=0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I=I甲+I乙′=0.2A+0.4A=0.6A．
故答案为：（1）10；（2）1.25；（3）0.6．
7．如图所示电路，开关S接到a后，电磁铁左端为 N 极，小磁针静止时，A端是 N 极．将开关S由a换到b，调节变阻器的滑片P，保持电流表的示数不变，电磁铁的磁性 减弱 （选填“增强”、“减弱”或“不变”）．
【考点】通电螺线管的磁场．
【分析】本题抓住根据安培定则判断通电螺线管的极性；
道电磁铁的磁性强弱与电流大小和线圈匝数有关．
【解答】解：
（1）伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的左端为通电螺线管的N极，据同名磁极相互排斥，异名磁极相互吸引的道理可知，小磁针的A端是N极；
（2）在此实验装置中，保持电流不变，将开关S由a换到b，则减少了线圈的匝数，因此通电螺线管的磁性减弱．
故答案为：N；N；减弱．
8．谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，如图所示：使用时要盯着眼前12mm处的镜片屏幕，上网阅读、观看视频等．它的推出让人惊叹科技的进步，但也带来诸如电磁辐射等负面影响，长期使用会导致近视，近视眼看远处物体时像成在视网膜的 前方 （选填“前方”或“后方”），需要配戴 凹透镜 （选填“凸透镜”或“凹透镜”）来矫正．
【考点】近视眼的成因与矫正办法．
【分析】（1）近视眼能看清近处的物体，不能看清远处的物体是因为晶状体太厚或眼球太长，使像成在视网膜的前方．
（2）近视眼戴凹透镜使光线发散一些，使像成在视网膜上．
【解答】解：近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体．
故答案为：前方；凹透镜．
二、选择题
9．噪声严重影响着人们的生活和工作，以下防治噪声的办法中可行的是（ ）
A．通过科学研究，使噪声源不发生振动
B．将所有噪声源隔离在真空容器中，以避免噪声干扰
C．城市里在穿过住宅区的高速公路两旁建隔音墙、一般道路两旁植树种花
D．建筑工地不允许使用大型机械
【考点】防治噪声的途径．
【分析】解决此题的关键是知道防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治．
【解答】解：A、在噪声的产生处可以减弱噪声，物体只要振动就会发出声音，不振动就不能工作，不符合题意；
B、所有的噪声源都隔离在真空容器里不现实，不符合题意；
C、在高速公路两旁建隔音墙、道路两旁植树种花都可以在声音的传播途中减弱噪声，办法可行，符合题意；
D、工地没有大型机械工作无法进行，不符合题意；
故选C．
10．如图所示，AB为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针，则下列说法中正确的是（ ）
A．A端指南
B．B端指南
C．可能A端指南，也可能是B端指南
D．无法确定
【考点】磁化．
【分析】（1）一些物质在磁体或者电流的作用下获得磁性的过程叫磁化；
（2）磁体静止时，N极指北，S极指南．
【解答】解：拿磁体的N极在钢针上从左向右摩擦，相当于把部分小磁元方向调整至最终被N极吸引的方向，B应为S极，A是N极．
故选B．
11．据山东省气象台介绍，2013年清明节期间，济南、泰安、滨州、威海、淄博等11个市人工实施了增雨作业．在空中喷洒干冰是人工增雨的一种方法．干冰使空气中的水蒸气变成小冰粒，冰粒下降过程中变成雨滴．水蒸气变成冰粒、冰粒变成雨滴的物态变化过程分别属于（ ）
A．凝华、熔化 B．升华、熔化 C．升华、液化 D．凝华、液化
【考点】升华和凝华的定义和特点；熔化与熔化吸热特点．
【分析】（1）物质由气态直接变成固态的现象叫做凝华；
（2）物质由固态变成液态的现象叫做熔化．
【解答】解：水蒸气变为冰粒，是由气态直接变为固态的过程，它叫做凝华；冰粒变为雨滴，是固态变为液态的过程，它叫做熔化．
故选A．
12．如图是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（ ）
A． B． C． D．
【考点】杠杆的平衡条件；滑轮组绳子拉力的计算；动滑轮及其工作特点；轮轴及其他常见简单机械．
【分析】A、求出动力臂和阻力臂的大小关系，利用杠杆平衡条件得出F大小；
B、不计机械自重和摩擦，利用F=G求F的大小；
C、不计机械自重和摩擦，利用F=2G求F的大小；
D、不计机械自重和摩擦，拉力做的功等于提升物体做的功，据此求出拉力大小；
【解答】解：
A、如图，OC：OD=OA：OB=1m：4m=1：4，
∵F1×OD=G×OC，
∴F1=×G=G，
B、由图知n=3，不计机械自重和摩擦，F1=G，AB图中的拉力相等，等于G；
C、不计机械自重和摩擦，F1=2G；
D、∵不计机械自重和摩擦，
∴F1s=Gh，
∴F1=G=G=G，
由上述分析可知，利用杠杆动力最小．
故选A．
13．有些公共汽车配备逃生锤，遇到紧急情况时，乘客可以用逃生锤打破玻璃逃生，为了更容易打破玻璃，逃生锤外形应选择图中的（ ）
A． B． C． D．
【考点】增大压强的方法及其应用．
【分析】逃生锤对玻璃的压强越大，玻璃就越容易被打破，所以要判断哪个逃生锤更容易打破玻璃，就看哪个逃生锤对玻璃的压强最大．而要判断哪个逃生锤对玻璃的压强最大，就需要根据压强公式P=去判断．由P=可知，影响压强大小的因素有两个：压力大小和受力面积大小．其中，增大压强的方法有三种：①受力面积一定，增大压力；②压力一定，减小受力面积；③增大压力同时减小受力面积．
【解答】解：由P=可知，在压力一定时，受力面积越小，压强越大．由题意可知，这四种逃生锤在对玻璃的压力一定的情况下，逃生锤对玻璃的作用面积越小，压强就越大，玻璃就越容易被打破．选项D中的逃生锤面积最小，所以在相同压力作用下，它对玻璃的压强是最大的．
故选D．
14．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A． B． C． D．
【考点】探究用电器的电功率实验；电压表的连接；电功率的计算．
【分析】小灯泡的额定功率等于额定电压和额定电流的乘积，小灯泡的额定电压U0已知，关键是测出额定电流．可以不考虑S1和滑动变电阻的作用，假设都是闭合状态，分别分析每个电路的开关及电流表和电压表的关系，看哪一个电路图能测量出灯泡的额定电流．
【解答】解：A、S2闭合S3断开时，电流表把灯泡短路，灯泡不发光；S2断开S3闭合时，电流表把电阻短路；两个都闭合或断开时，电流表均无示数．测不出灯泡的额定电流，该电路图不能选；
B、S2闭合S3断开，电压表测电灯两端的电压，其上端为正极、下端为负极；
S3闭合S2断开，电压表测定值电阻R两端的电压，其上端为负极，下端为正极；
电压表的两次接线方法相反，在不改变电路连接方式的情况下，无法进行测量，故不合题意；
C、将开关拨到2的位置，电压表测量的是灯泡的两端电压，调节滑动变阻器的滑片P，使得电压表的示数为U0，则小灯泡正常发光；将开关拨到1的位置，电压表测量的是灯泡和电阻串联后的两端电压U1，通过小灯泡的电流为I=，小灯泡的额定功率表达式是P=U0I=，C选项图可选．
D、开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；
开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻的电流．测不出灯泡的额定电流，该电路图不能选．
故选 C．
15．图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）
A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
【考点】电功的计算；欧姆定律的应用；电功率的计算．
【分析】（1）分别判断出扣动扳机和松开扳机时，两个加热元件的连接方式，就能判断A、B两个选项的正误；
（2）根据对应的连接方式，结合单只PTC元件的电阻随温度的变化的图象，根据相关的温度读出相应的电阻值，用P=计算出电功率，用W=t计算出消耗的电能．
【解答】解：（1）扣动扳机时，联动开关S同时掷向A、B，电路如下图所示：
两只PTC元件并联在电路中，当温度为180℃时，R1=R2=1210Ω，
∴1min电路消耗的电能：W=t+t=×60s+×60s=4800J
故A选项错误，D选项正确．
（2）松开扳机时，联动开关S同时掷向B、C，电路如下图所示：
两只PTC元件串联在电路中，当温度为80℃时，R1=R2=880Ω，
∴电路消耗的电功率：P===27.5W
故B、C选项错误．
故选D．
16．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A．总电阻 B．总电流 C．总电压 D．总功率
【考点】电功率与电压、电流的关系；欧姆定律的应用．
【分析】家庭电路中各用电器之间的连接方式是并联，电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化，根据欧姆定律可知总电阻的变化．
【解答】解：家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，
所以，每多关闭一个家用电器，总电压不变，故C不符合题意；
因电路中的总功率等于各用电器功率之和，
所以，每多关闭一个家用电器，电路的总功率变小，故D不符合题意；
由P=UI可知，电路中的总电流变小，故B不正确；
由I=可知，电路中的总电阻变大，故A符合题意．
故选A．
17．如图，小瓷碗漂浮在水面上，倾斜后能沉入水底，关于这一情景分析正确的是（ ）
A．小瓷碗能沉入水底是因为它的重力变大了
B．小瓷碗漂浮时受到的浮力大于它的重力
C．小瓷碗浸没时受到的浮力比漂浮时受到的浮力大
D．小瓷碗浸没后容器底受到水的压强变小了
【考点】物体的浮沉条件及其应用．
【分析】对同一个小瓷碗，通过比较排开水的体积变化，利用阿基米德原理来比较所受的浮力的变化，利用p=ρgh比较压强的变化．
【解答】解：A、小瓷碗能沉入水底，瓷碗所受的重力不变，因排开的水的体积减小，所受浮力减小，小于重力而引起的，故A错误；
B、小瓷碗漂浮时，根据漂浮条件可知：受到的浮力等于它的重力，故B错误；
C、由于瓷碗浸没时是下沉，浮力小于重力，漂浮时与瓷碗重力相等，所以小瓷碗浸没时和漂浮时相比所受的浮力变小，故C错误；
D、小瓷碗浸没后，排开的水的体积减小，水面则下降，根据p=ρgh可知：容器底受到水的压强变小，故D正确．
故选D．
18．小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升5m．已知物体A重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是（ ）
A．水平地面对小勇的支持力做功为6000J
B．小勇做的有用功为3000J
C．小勇拉力的功率为250W
D．此滑轮组的机械效率为80%
【考点】功的计算；滑轮（组）的机械效率；功率的计算．
【分析】（1）做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可．
（2）小勇做的有用功就是克服物体重力所做的功，利用W=Gh可求；
（3）利用W=Fs求出拉力做的功，然后利用P=计算功率；
（4）利用计算此滑轮组的机械效率．
【解答】解：A、由题意知，小勇在支持力的方向上没有移动距离，根据做功的两个必要条件可知，水平地面对小勇的支持力做功为0J．故A错误；
B、小勇做的有用功W有用=Gh=800N×5m=4000J．故B错误；
C、由图可知，绳子的有效股数n=2，则s=2h=2×5m=10m，
拉力做的功W总=Fs=500N×10m=5000J，
功率为P===500W．故C错误；
D、此滑轮组的机械效率：η=×100%=×100%=80%．故D正确．
故选D．
三、解答题
19．如图所示，光斜射到空气和玻璃的分界面时，同时发生反射和折射．请在图中标出反射角β，并用箭头标出折射光线的传播方向．
【考点】光的反射定律；光的折射规律．
【分析】先过入射点画出法线，根据折射光线和入射光线的关系确定入射、折射光线，进而确定反射光线，得出反射角和入射角．
【解答】解：入射点为O，先过入射点O画出法线，折射光线和入射光线分居于法线两侧，折射角小于入射角，则AO为入射光线、OC为折射光线，OB为反射光线，反射角为β，如图所示：
20．某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变．
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的导线连接好成完整电路．
（2）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大．接下来应进行的操作是 C （填写字母代号）．
A．更换电池或电阻
B．检查电路是否短路
C．断开开关，移动滑动变阻器滑片至最大值位置
（3）在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，电压表如图乙所示．后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向 右 （填“左”或“右”）移动直至电压表示数为 2 V． 若要完成整个实验，选择的滑动变阻器的最大阻值至少为 10 Ω．
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”．
①此实验设计是为了探究电功率与电压的关系，通过 灯的亮暗 判断来电功率的大小．
②为了探究电功率与电流的关系，小明认为，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2 亮度的变化，即可得出结论．则小明同学的方案 不合理 （选填“合理”或“不合理”），理由： 电压与电流同时在改变，未控制电压一定 ．
【考点】探究电流与电压、电阻的关系实验．
【分析】（1）把电流表、电阻串联接入电路，完成电路连接．
（2）如果电路总电阻太小，则电路电流将会较大，电表示数较大，应增大滑动变阻器接入电路的阻值，然后分析答题．
（3）探究电流与电阻的关系应控制电阻两端电压不变，应用串联电路特点与欧姆定律求出滑动变阻器接入电路的最大阻值，然后选择滑动变阻器．
（4）灯泡亮度由灯泡实际功率决定，灯泡实际功率越大，灯泡越亮；探究功率与电流的关系，应控制电压相等而电流不同．
【解答】解：（1）把电流表与电阻串联接入电路，实物电路图如图所示：
（2）闭合开关，发现电压表与电流表的示数太大，说明电路电阻太小，可能是滑动变阻器接入电路的阻值太小造成的，应断开开关，移动滑动变阻器滑片至最大值位置，故选C；
（3）电压表量程为0～3V，由图示电压表可知，其分度值为0.1V，示数为2V；
在探究“导体中的电流跟电阻的关系”时，应控制电阻两端电压不变，把定值电阻由5Ω换成10Ω，闭合开关后，定值电阻两端电压变大，为保持电阻两端电压不变，应增大滑动变阻器分压应将变阻器的滑片P向右移动直至电压表示数为2V为止． 电源电压为3V，定值电阻两端电压为2V，则滑动变阻器两端电压为3V﹣2V=1V，串联电路电流相等，电阻两端电压与电阻阻值成正比，电阻两端电压是滑动变阻器两端电压的2倍，电阻阻值是滑动变阻器接入电路阻值的2倍，电阻最大阻值为20Ω，要完成整个实验，滑动变阻器接入电路的最大阻值为10Ω，要完成实验，选择的滑动变阻器的最大阻值至少为10Ω．
（4）上述探究结束后，该组同学选择原来的电源和两只灯泡L1“2.5V 0.3A”和L2“3.8V 0.3A”，设计的电路如图丙所示，探究“电功率跟电流、电压的关系”．
①灯泡亮度由灯泡实际功率决定，灯泡实际功率越大，灯泡越亮，可以根据灯泡的亮暗比较灯泡电功率的大小．
②探究电功率与电流的关系，应控制灯泡两端电压相等而电流不同，利用图丙电路只要通过移动滑动变阻器，改变电流观察灯L1或L2亮度的变化时，电压与电流同时在改变，未控制电压一定，小明的方案不合理．
故答案为：（1）电路图如图所示；（2）C；（3）右；2；10；（4）①灯的亮暗；②不合理；电压与电流同时在改变，未控制电压一定．
21．如图所示是某一科学小组探究“斜面的机械效率”实验装置及实验数据记录表：
斜面的倾斜程度
物块重G（N）
斜面高S（m）
沿斜面拉力F（N）
斜面长S（m）
机械效率η
较缓
10
0.1
5.0
1
20%
较陡
10
0.3
6.7
1
45%
最陡
10
0.5
8.0
1
62．%
（1）沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做 匀速直线 运动．
（2）比较表中“物块重”和“ 沿斜面拉力 ”两栏对应的数据，可知斜面是一种 省力 （选填“省力”或“费力”）的简单机械．
（3）本实验研究了 斜面的倾斜程度 对斜面机械效率的影响，其影响规律是 其它条件不变时，斜面的倾斜程度越大机械效率越高 ．
（4）当斜面最陡时，物块受到斜面的摩擦力是 3 N．
【考点】斜面机械效率的测量实验．
【分析】（1）应沿斜面匀速拉动木块，让木块做匀速直线运动；
（2）分析表中实验数据，根据所控制的变量与实验现象分析答题；
（3）分析表中实验数据，根据实验所控制的变量与实验数据，得出实验结论；
（4）根据表中实验数据求出额外功，然后由功的计算公式求出摩擦力．
【解答】解：
（1）沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做匀速直线运动；
（2）比较表中“物块重”和“沿斜面的拉力”两栏对应的数据，由实验数据可知，在同一次实验中，拉力总是小于重力，由此可知斜面是一种省力的简单机械；
（3）由表中实验数据可知，实验控制了斜面长度不变而高度不断变化，斜面的倾斜程度不断变化，实验研究的是斜面成像程度对斜面机械效率的影响，由表中实验数据可知：在物体重力与斜面长度不变时，斜面倾斜程度越大，斜面机械效率越高；
（4）由表中第3组实验数据可知，W总=Fs=8N×1m=8J，
W有=Gh=10N×0.5m=5J，额外功：W额=W总﹣W有=8J﹣5J=3J，
因为W额=fs，
所以摩擦力f===3N．
故答案为：（1）匀速直线；（2）沿斜面拉力；省力；（3）斜面的倾斜程度；在物体重力与斜面长度不变时，斜面倾斜程度越大，斜面机械效率越高；（4）3．
22．太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一．小明家新安装了一台容积为 500kg的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来的 20℃升高到 40℃．则：
（1）在这4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少焦炭？[水的比热容C水=4.2×103J/（kg?℃）、焦炭的热值q=3.0×107J/kg]．
【考点】太阳能热水器中的热量计算．
【分析】（1）根据物质吸热公式求出水吸收的热量；
（2）利用热效率公式和燃料放热公式求出燃料质量．
【解答】解：（1）水吸收的热量：
Q吸=cm△t
=4.2×103J/（kg?℃）×500kg×（40℃﹣20℃）
=4.2×107J；
（2）由题知，Q吸=Q放×20%=m′q×20%=4.2×107J，
需要焦炭的质量：
m炭=
=
=7kg．
答：（1）在这4h内水吸收了4.2×107J热量；
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧7kg焦炭．
23．如图为饮水机工作原理图，S是温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态．
（1）试确定温控开关S接a或b时，分别对应的工作状态．
（2）若饮水机加热时发热板R1的功率为550W，而保温时发热板R1的功率为88W，求电阻R2的阻值．
【考点】电功率的计算．
【分析】（1）当S接a时两电阻串联，接b时只有电阻R1，电源电压不变，根据公式P=可知，电路功率的大小．
（2）已知加热时发热板的功率，根据公式P=可求R1的大小；再根据串联时的功率，利用功率公式列出方程可求解．
【解答】解：
（1）电源电压220V一定，由P=可知，电路电阻越大，功率越小，
两电阻串联时，总电阻最大，串联时功率最小，电路处于保温状态，由图知，开关接在a点时，处于保温状态；
S接b时，电路中只有电阻R1，电路功率最大，所以处于加热状态；
（2）已知加热时发热板的电功率P1=550W，
所以电阻R的阻值：
R1===88Ω；
保温时发热板的总功率P2=88W，
所以：R1+R2=，
即：88Ω+R2=，
解得：R2=231Ω．
答：（1）S接a为保温状态，S接b为加热状态；
（2）电阻R2的阻值为132Ω．
24．为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示，其中，电源电压恒为6V，定值电阻R0=5Ω； R是一只固定着的、竖直放置的硬电阻棒，总长为 30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计．
（1）定值电阻R0在电路中的作用是 保护电路 ．
（2）当滑片P在a点时，电流表和电压表的示数分别为多少？
（3）小强和小明分别用该测量仪测量时，电流表的示数分别为 0.5A和 0.6A，已知小强的身高为 170cm，则小明的身高为多少？
【考点】欧姆定律的应用．
【分析】（1）由电路图可知，电阻R0与滑动变阻器R串连接入电路，电阻R0起保护电路的作用；
（2）当滑片位于a点时，定值电阻与电阻棒的最大电阻串联，电压表测电阻棒两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电阻棒两端的电压；
（3）由欧姆定律求出小强测身高时电路的总电阻，由串联电路的特点求出滑动变阻器接入电路的电阻值，然后求出滑动变阻器电阻棒接入电路的长度，再求出滑动变阻器下端距地面的高度；由欧姆定律求出小明测身高时电路的总电阻，由串联电路特点求出滑动变阻器接入电路的阻值，然后求出滑动变阻器接入电路的电阻棒的长度，最后求出小明的身高．
【解答】解：
（1）由电路图可知，若滑片P滑到最下端时，电阻棒连入阻值最小为0，此时电路中电流最大，由此可知，电阻R0在电路起保护电路的作用；
（2）当滑片位于a点时，定值电阻与电阻棒的最大电阻串联，电压表测电阻棒两端的电压，电流表测电路中的电流；
串联电路中的总电阻等于各分电阻之和，
由欧姆定律可得，电流表的示数：
Ia===0.3A，
电压表的示数：Ua=IaRa=0.3A×15Ω=4.5V；
（3）小强测身高时，电流表的示数为 0.5A，
电路总电阻：
R总1===12Ω，
滑动变阻器接入电路的阻值：RPb1=R总1﹣R0=12Ω﹣5Ω=7Ω，
滑动变阻器接入电路的电阻棒长度：
Lpb1=×30cm=14cm，
滑动变阻器b端到地面高：h=170cm﹣14cm=156cm，
小明测身高时，电流表的示数为 0.6A，电路总电阻：
R总2===10Ω，
滑动变阻器接入电路的电阻：
RPb2=R总2﹣R0=10Ω﹣5Ω=5Ω，
滑动变阻器电阻棒接入电路的长度：
Lpb2=×30cm=10cm，
小明身高：h小明=h+Lpb2=156cm+10cm=166cm．
答：（1）保护电路；
（2）a点时，电流表示数0.3A，电压表示数4.5V；
（3）小明的身高为166cm．
2016年9月3日
同课章节目录
