上海教育版物理八上2.3《透镜成像》ppt课件

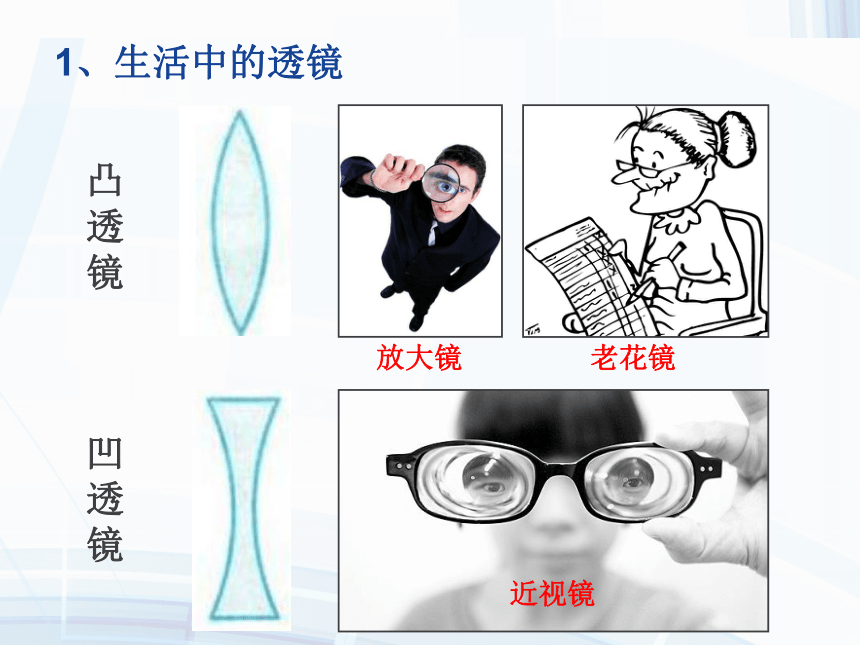

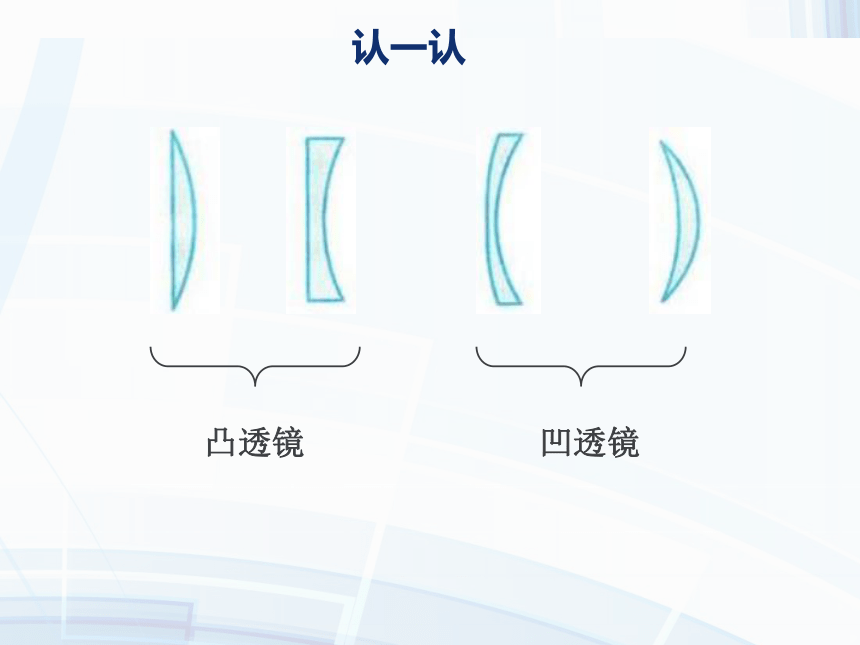

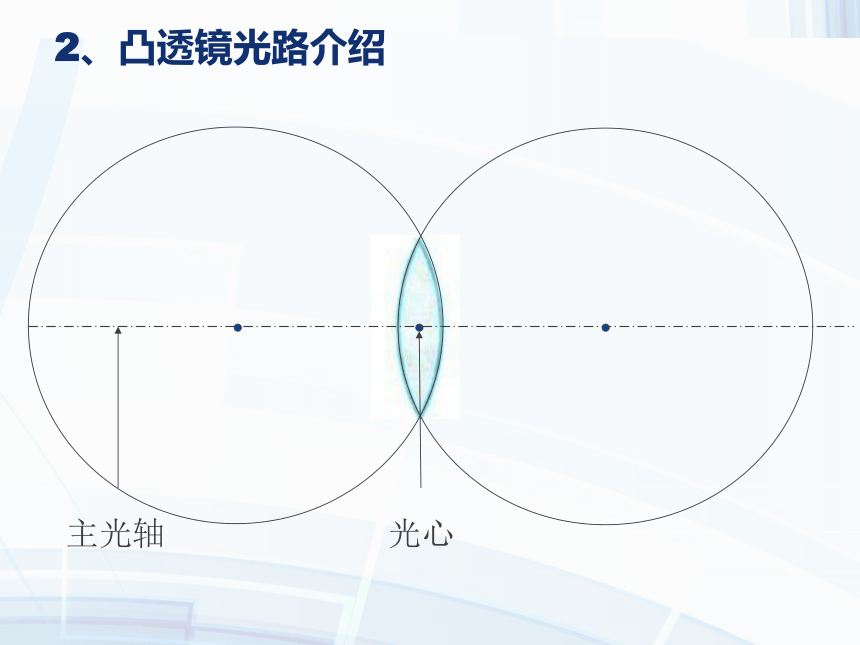

课件9张PPT。2.3、透镜1、生活中的透镜放大镜老花镜近视镜凸透镜凹透镜认一认凸透镜凹透镜2、凸透镜光路介绍光心主光轴3、凸透镜的光路特点1）光线通过光心，传播方向不发生变化2）凸透镜对光路有会聚作用，平行于主光轴的光线经凸透镜后，会会聚在主光轴上的一点——焦点焦点F3、凸透镜的光路特点焦点F1焦点F2光心焦距f1焦距f23)凸透镜的光路是可逆的（从焦点发出的光，经过凸透镜后会形成平行于主光轴的平行光）焦点F4、凹透镜光路介绍光心主光轴5、凹透镜的光路特点1）光线通过光心，传播方向不发生变化虚焦点F2）凹透镜对光路有发散作用，平行于主光轴的光线经凸透镜后，会成为发散的光线，它们的反向延长线相交于主光轴上是一点——虚焦点5、凹透镜的光路特点虚焦点F1虚焦点F2光心焦距f1焦距f23)凹透镜的光路是可逆的虚焦点F1
