八年级物理上册第五章第一节透镜 （共22张PPT）

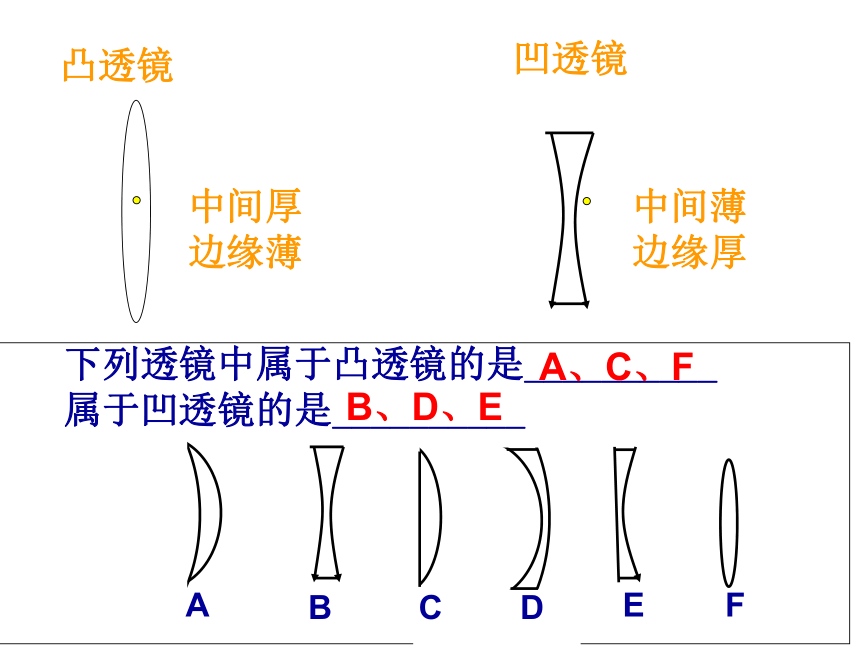

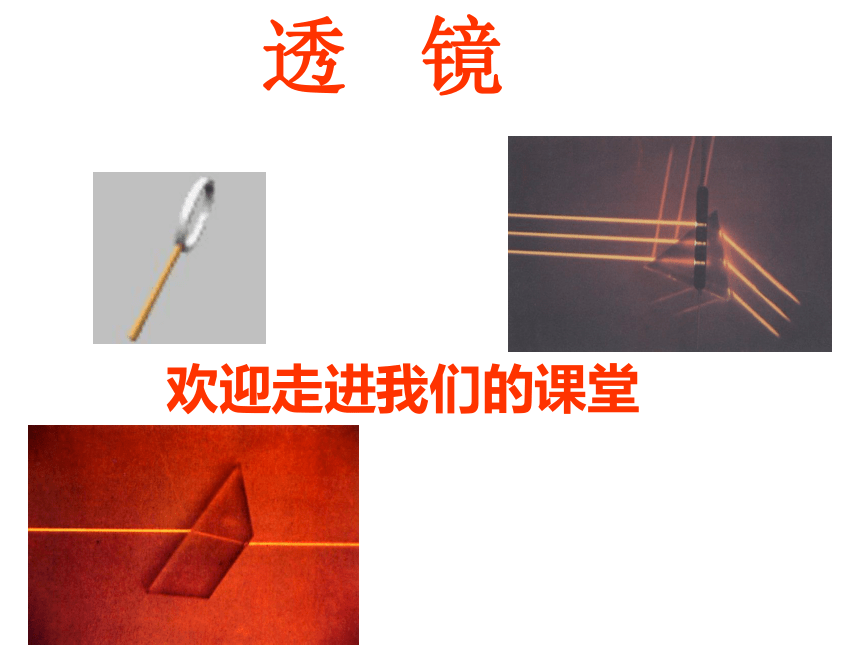

课件22张PPT。透 镜欢迎走进我们的课堂中间厚 边缘薄中间薄 边缘厚凸透镜凹透镜ABCDEF下列透镜中属于凸透镜的是__________ 属于凹透镜的是__________A、C、FB、D、E｛

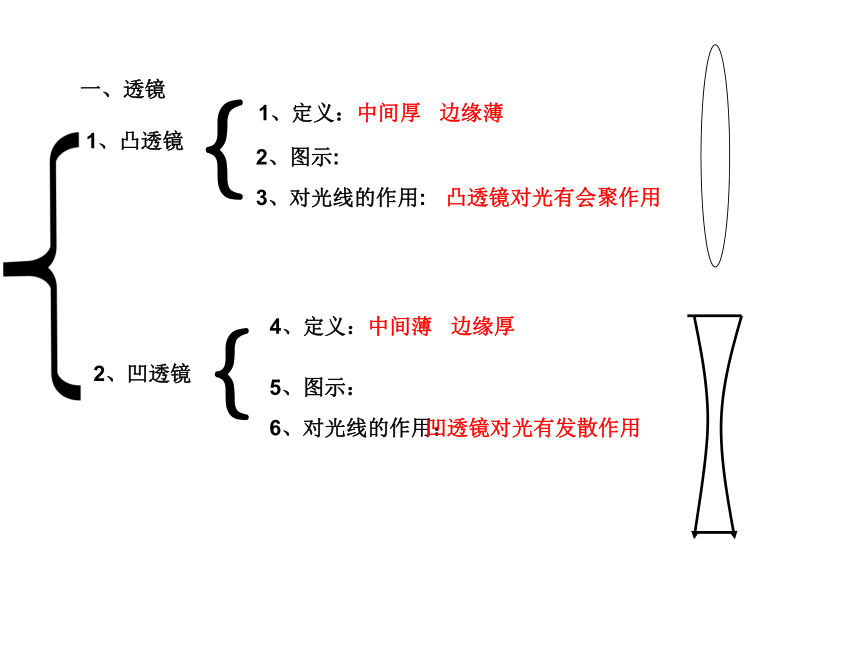

2、凹透镜｛4、定义：中间薄 边缘厚

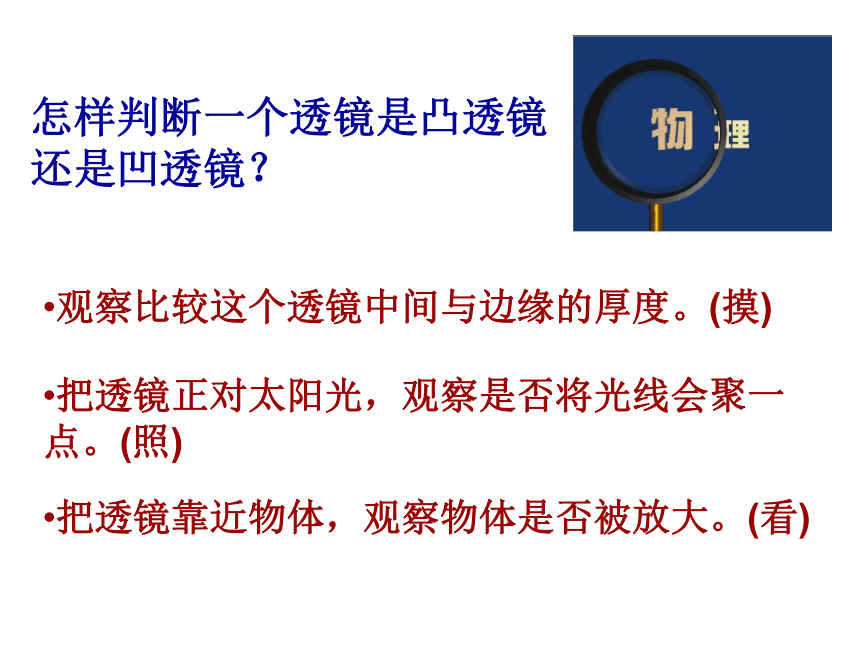

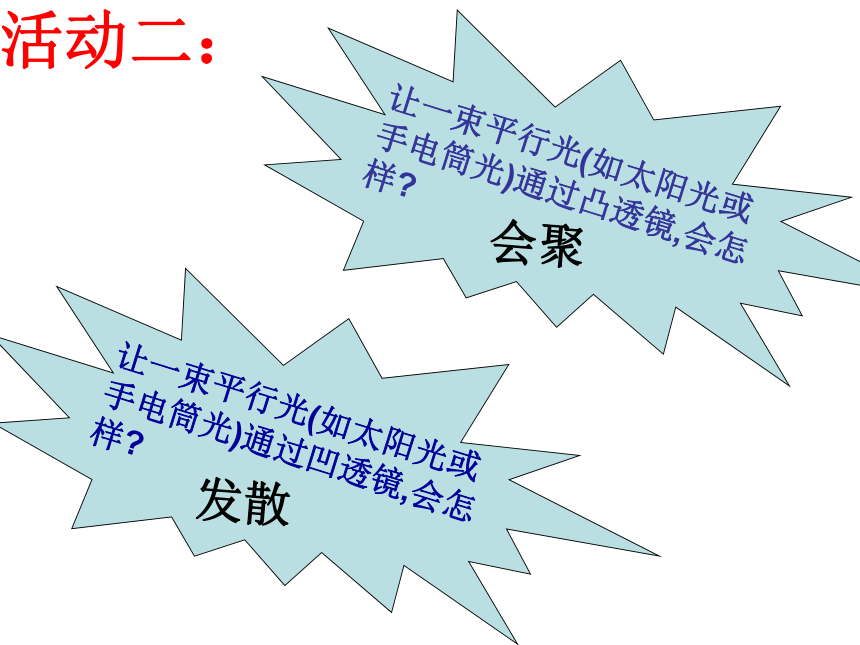

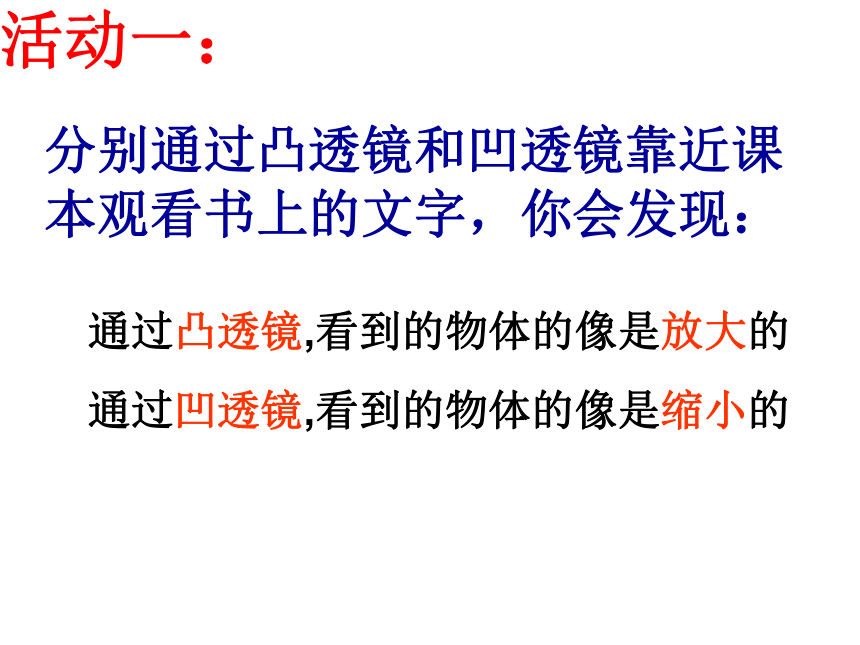

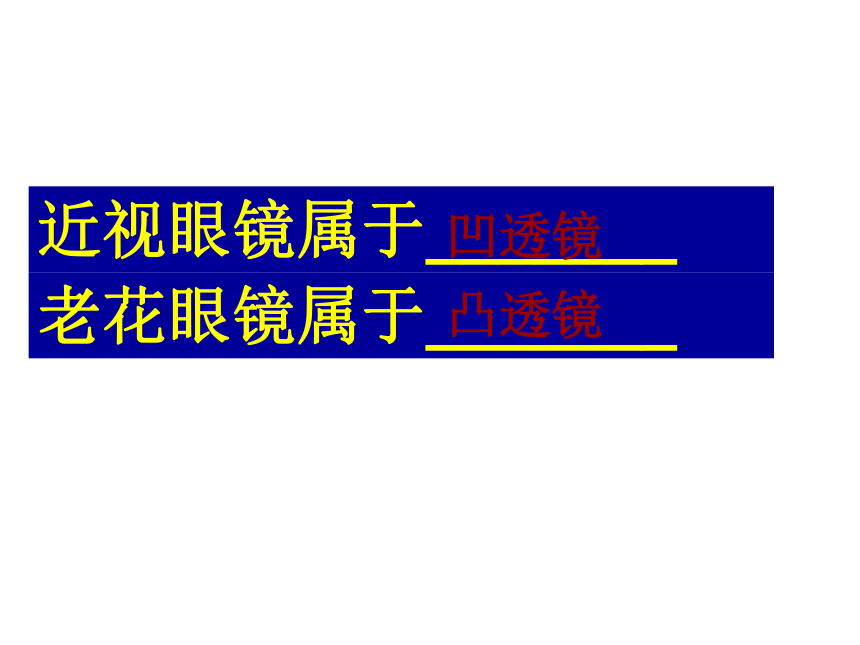

5、图示：6、对光线的作用：凹透镜对光有发散作用活动一：分别通过凸透镜和凹透镜靠近课本观看书上的文字，你会发现：通过凸透镜,看到的物体的像是放大的通过凹透镜,看到的物体的像是缩小的活动二：让一束平行光(如太阳光或手电筒光)通过凸透镜,会怎样?会聚让一束平行光(如太阳光或手电筒光)通过凹透镜,会怎样?发散怎样判断一个透镜是凸透镜还是凹透镜？观察比较这个透镜中间与边缘的厚度。(摸)把透镜正对太阳光，观察是否将光线会聚一点。(照)把透镜靠近物体，观察物体是否被放大。(看)老花眼镜属于_______近视眼镜属于_______凹透镜凸透镜ＦfOＦ光心主光轴焦点焦距二、几个有关概念：

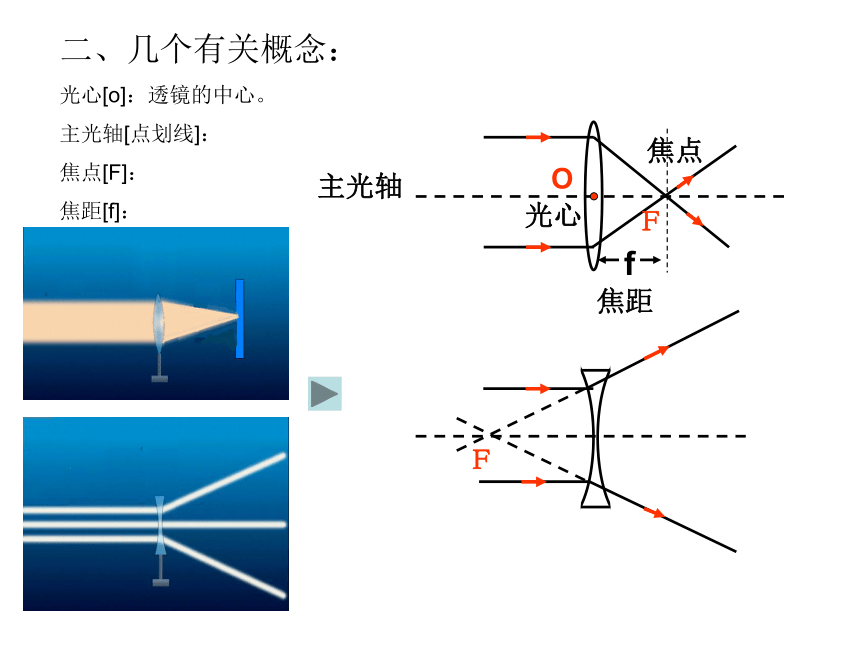

光心[o]：透镜的中心。
主光轴[点划线]：
焦点[F]：
焦距[f]：主轴平行主轴的光焦点焦距 f凸透镜对光有会聚作用，它可以把平行于主轴的光折射后会聚到一点，这一点称为凸透镜的焦点。光心到焦点的距离称为焦距。主轴平行主轴的光焦点凹透镜对光有发散作用，平行于主轴的光被发散后，其反向延长线交于主轴上的一点，这一点称为凹透镜的焦点。光心到焦点的距离称为焦距。古人曾经用冰块取火如图,你知道其中的道理吗?塑料薄膜稻草 暑假,小明帮助妈妈干农活,将稻草晒干堆成垛.突然要下雨,小明为了防止干草被淋湿,急忙用塑料薄膜给稻草垛搭了一个棚子如图,雨停后,太阳出来了,烈日炎炎,小明急急忙忙跑到草剁旁,将薄膜上的水排除掉,妈妈不知什么原因,小明说这里有物理道理,你说这里有什么道理?积水稻草为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。由焦点发出的发散光经凸透镜折射后被会聚为平行于主轴的平行光。向凹透镜焦点会聚的光经凹透镜折射后，成为平行于主轴的平行光。主轴平行主轴的光透镜的光心、焦点、焦距及三条特殊光线三、凸透镜中的三条特殊光线：
1、平主折后焦；
2、焦出折后平主；
3、通心不变；四、凹透镜中的三条特殊光线：
1、平主折后散（散过焦）；
2、向焦折后平主；
3、通心不变；
平行光聚焦法五、测定 一个凸透镜(远视眼镜)的焦距: 手持凸透镜正对太阳光，在透镜的另一侧放一张白纸，来回移动凸透镜直到白纸上出现最小最亮的光斑时停止移动，测出光斑到透镜中心的距离，即为该透镜的焦距。六、有关作图：
1、凸透镜：入射光线 折射光线（6种）
2、凹透镜：入射光线 折射光线（6种）
。。。。。。。。。。。。。。。。。。。。。FFFFFFFFＦ完成下列光路图ＦＦＦＦ试一试画出下图中经凹透镜折射后的光线。
