八年级物理上册第五章第三节探究凸透镜成像规律 （共39张PPT）

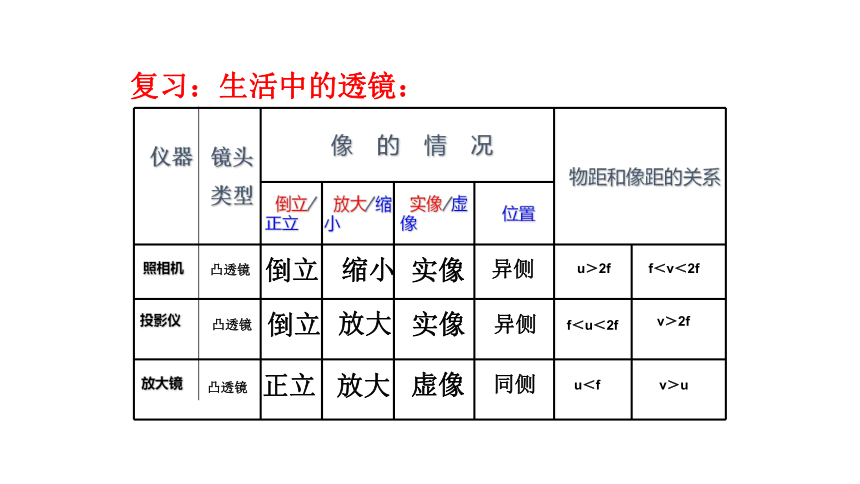

课件39张PPT。投影仪放大镜照相机倒立倒立正立放大放大缩小实像实像虚像凸透镜凸透镜凸透镜复习：生活中的透镜： 异侧 同侧 异侧u＞2ff＜u＜2fu＜ff＜v＜2fv＞2fv＞u§5-3

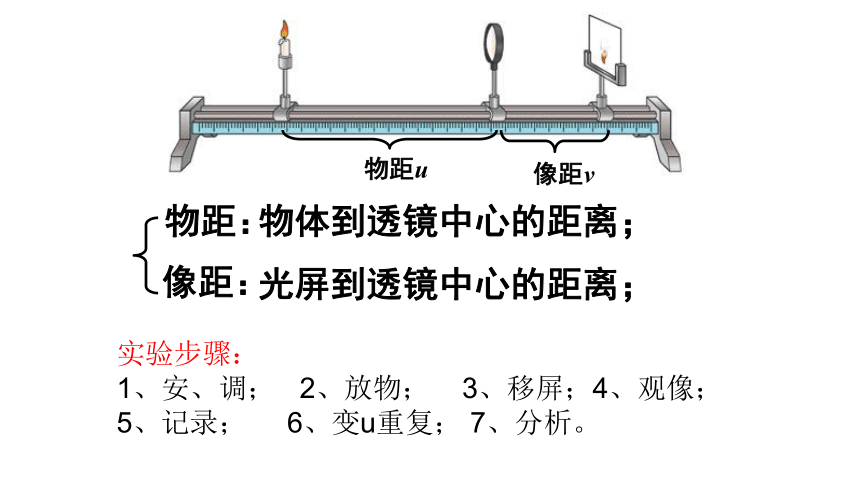

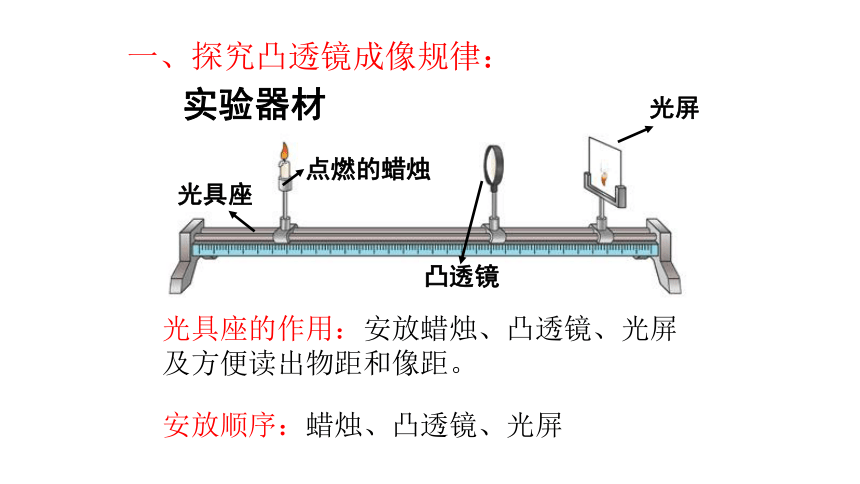

探究凸透镜成像规律光屏实验器材一、探究凸透镜成像规律：光具座的作用：安放蜡烛、凸透镜、光屏及方便读出物距和像距。安放顺序：蜡烛、凸透镜、光屏物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；实验步骤：

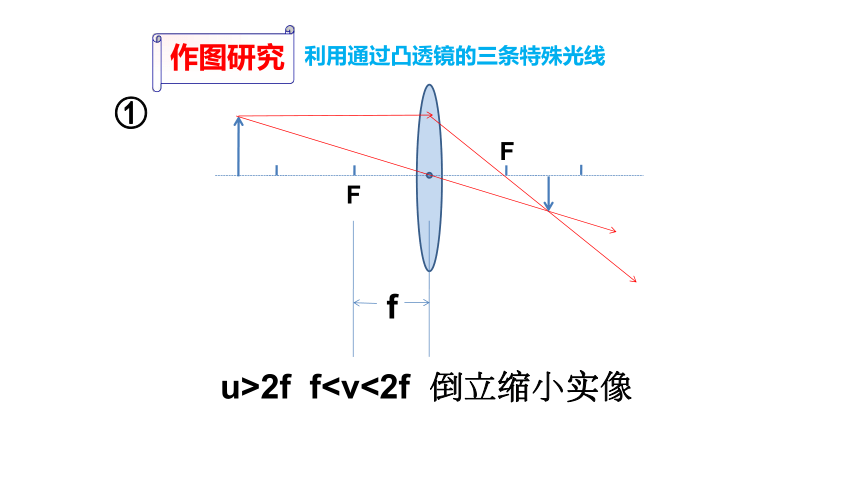

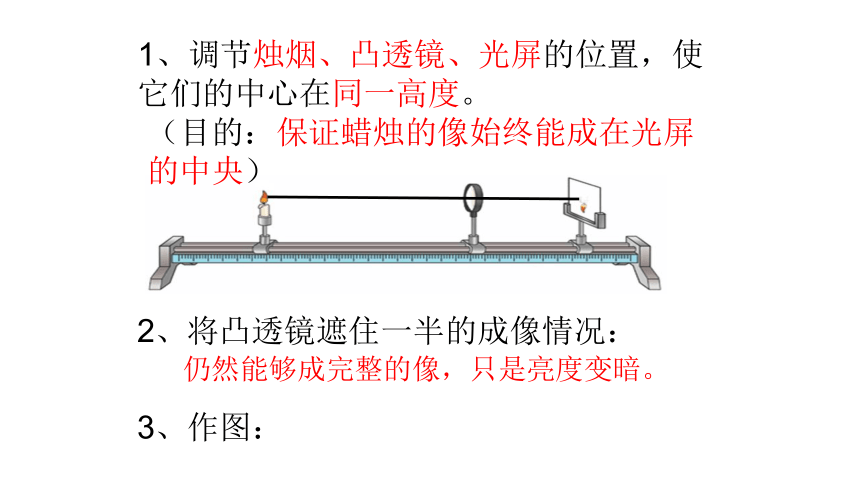

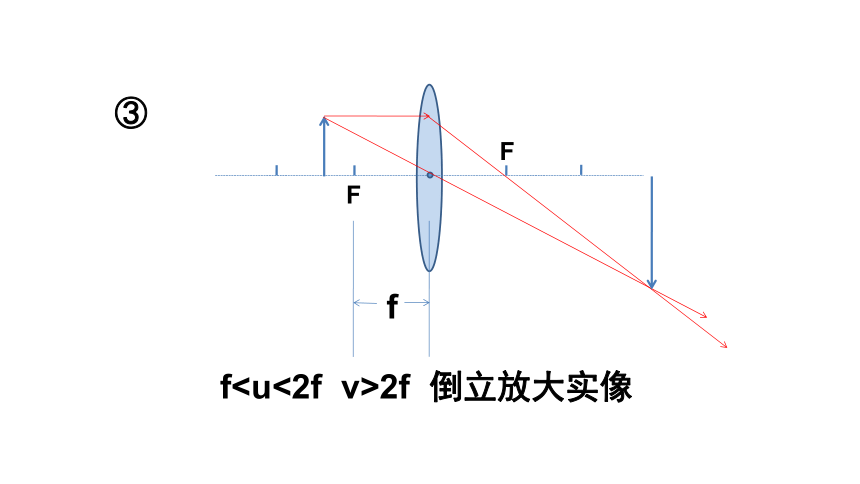

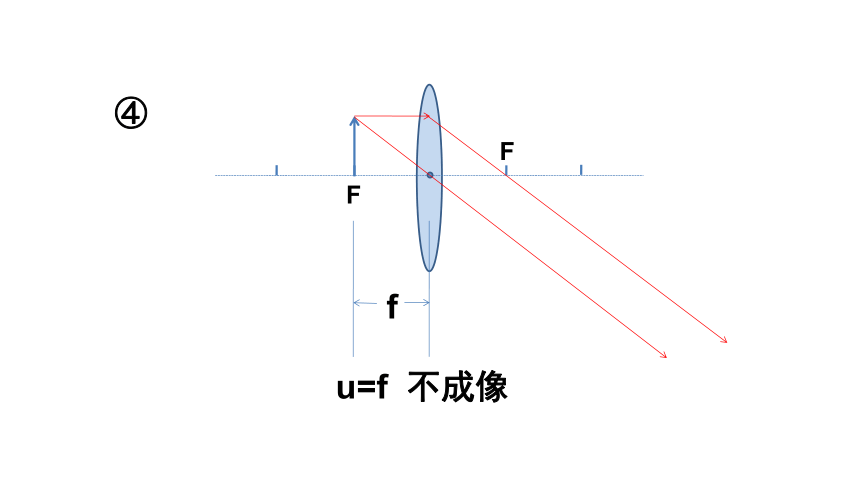

1、安、调； 2、放物； 3、移屏；4、观像； 5、记录； 6、变u重复； 7、分析。1、调节烛烟、凸透镜、光屏的位置，使它们的中心在同一高度。2、将凸透镜遮住一半的成像情况：3、作图：仍然能够成完整的像，只是亮度变暗。（目的：保证蜡烛的像始终能成在光屏的中央）u>2f f2f 倒立放大实像 ③u=f 不成像 ④u眼睛投影仪、
幻灯机放大镜测凸透镜焦距同侧
或异侧v＞u异侧异侧异侧同侧说明：
?、一焦分虚实，二焦分大小；

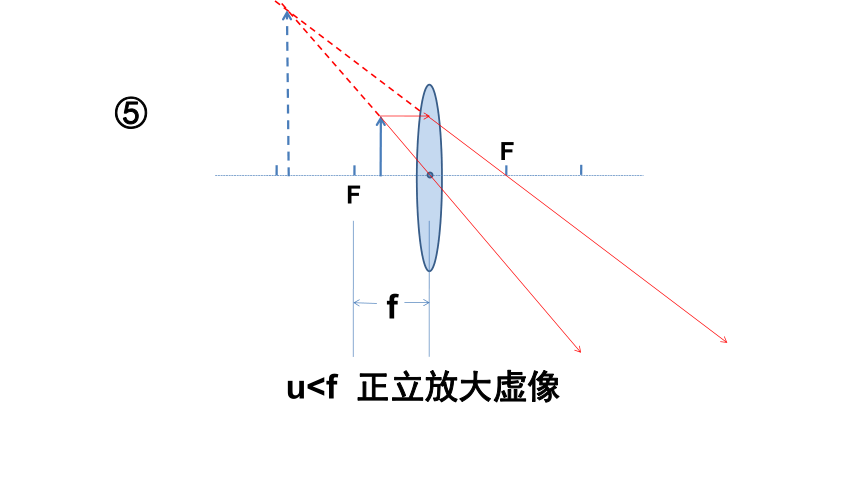

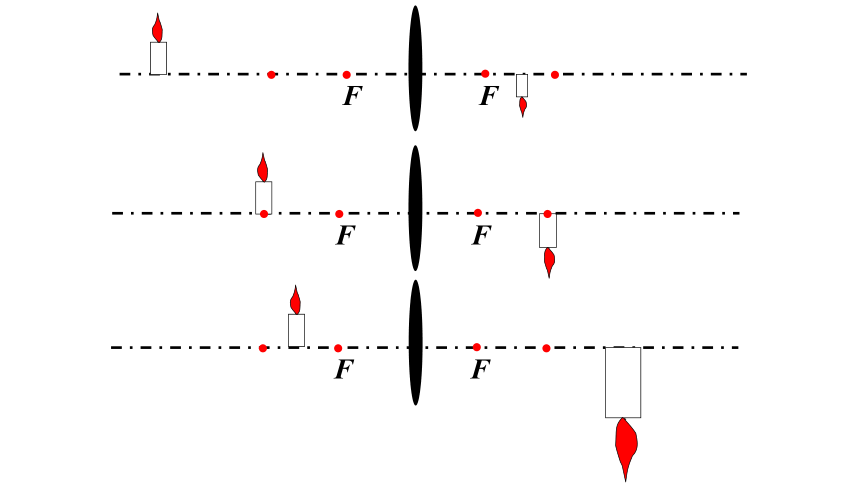

虚像同侧正，实像异侧倒。?、物距大于焦距（成实像）时，物远像近像变小，物近像远像变大。?、物距小于焦距（成虚像）时，物远像远像变大、物近像近像变小。5、物距稍大于焦距（ ）时，成倒立放大实像——投影仪、幻灯机原理。4、物距远大于焦距（ ）时，成倒立缩小实像——照相机原理。6、物距小于焦距（ ）时，成正立放大虚像——放大镜原理。典型习题某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　答案：C1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像B作业：2、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（ ）
A．6cm　　　 B．10cm　　　
C．25cm　　　 D．无法确定A3、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像D4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmA．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　

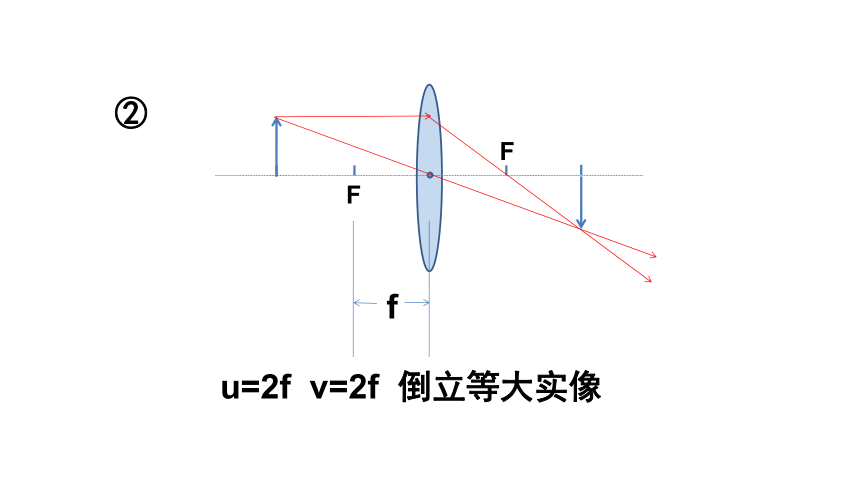

D．变大C凸透镜成像的规律u＞2fU=2ff＜u＜2fu＝fu＜fV=ff＜v＜2fv＝2fv＞2f不成像、得到一束平行光一束平行光测凸透镜焦距倒立倒立倒立实像缩小实像实像点等大放大实像正立放大虚像照相机、
眼睛投影仪、
幻灯片放大镜测凸透镜焦距同侧
或异侧v＞u异侧异侧异侧同侧测定凸透镜的焦距测得凸透镜的焦距f= cm10 移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)测定凸透镜的焦距测得凸透镜的焦距f= cm10 透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2*焦距(二倍焦距成等大实像)实验思考 1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？学.科.网2、在实验中，你能发现实像和虚像的分界点在什么位置吗？3、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？4、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？5、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？zxxk例1： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像例2：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。(1)当物距为18cm时，可以在光屏上得到一个倒立、
缩小的实像。则焦距范围为 。(2)当物距为18cm时，可以在光屏上得到一个倒立、
放大的实像。则焦距范围为 。
(3)当物距为18cm时，通过透镜可以看到一个正立、
放大的虚像。则焦距范围为 。f <9cmf >18cm9cm 缩小的实像。则焦距范围为 。(5)当光屏距透镜18cm时，可在光屏上得到一个倒立、
放大的实像。则焦距范围为 。
9cm 光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。例5、老奶奶用放大镜看报时，为了看到更大的清晰的
像，她常常这样做（　 ）学.科.网 A．报与放大镜不动，眼睛离报远些 B．报与眼睛不动，放大镜离报远一些 C．报与放大镜不动，眼睛离报近一些 D．报与眼睛不动，放大镜离报近一些例6、某同学拍毕业合影后，想拍一张单身像。摄影师应采取
的方法是（　）
A．使照相机靠近同学，同时镜头往后缩，离胶片近些
B．使照相机靠近同学，同时镜头往前伸，离胶片远些
C．使照相机远离同学，同时镜头往后缩，离胶片近些
D．使照相机远离同学，同时镜头往前伸，离胶片远些BB例7、测绘人员绘制地图时，需要在空中的飞机上向地面照相，
称为航空摄影，若使用航空摄影照相机的镜头焦距为
50mm，则底片到镜头的距离为（ ? ）
A．略小于100mm B．略小于50mm
C．略大于50mm D．等于50mm例8、在农村放映电影，试镜头时，发现屏上的影像小了
一点，应当怎样调整放映机（　 ）
A．放映机离屏远一些，胶片离镜头远一些
B．放映机离屏远一些，胶片离镜头近一些
C．放映机离屏近一些，胶片离镜头远一些
D．放映机离屏近一些，胶片离镜头近一些CB在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。练习：正立 、放大、虚倒立、放大、实倒立、缩小、实10
