八年级物理上册第四章第三节平面镜成像 （共36张PPT）

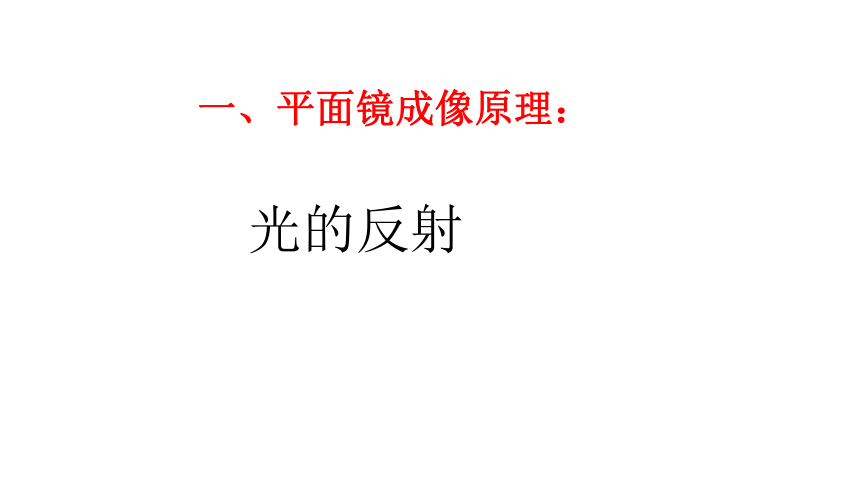

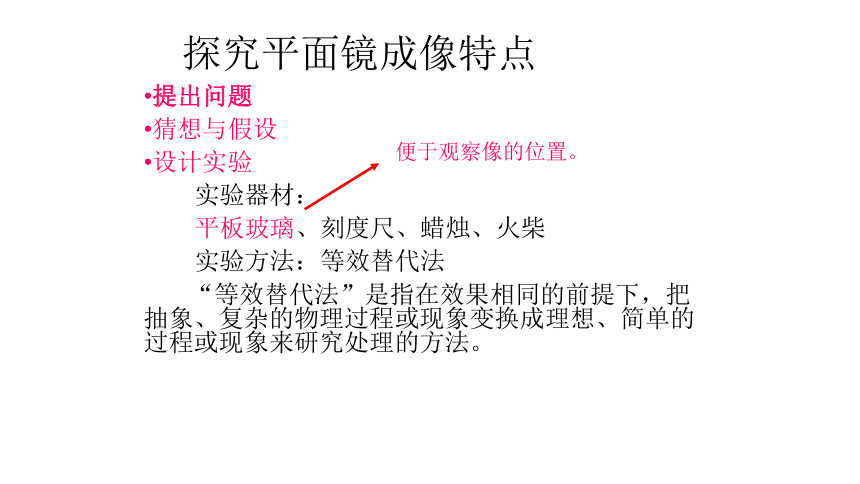

课件36张PPT。§ 4.3 平面镜成像一、平面镜成像原理：光的反射探究平面镜成像特点提出问题
猜想与假设
设计实验
实验器材：
平板玻璃、刻度尺、蜡烛、火柴
实验方法：等效替代法
“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。

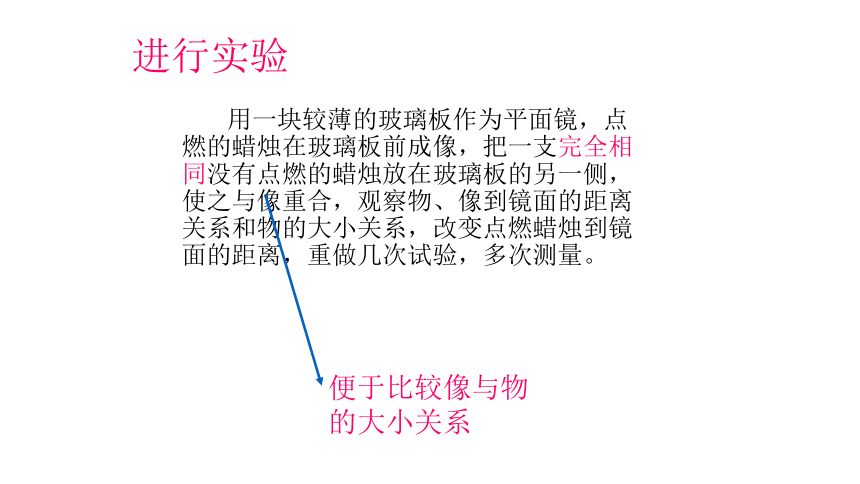

便于观察像的位置。进行实验 用一块较薄的玻璃板作为平面镜，点燃的蜡烛在玻璃板前成像，把一支完全相同没有点燃的蜡烛放在玻璃板的另一侧，使之与像重合，观察物、像到镜面的距离关系和物的大小关系，改变点燃蜡烛到镜面的距离，重做几次试验，多次测量。便于比较像与物的大小关系设计表格分析论证

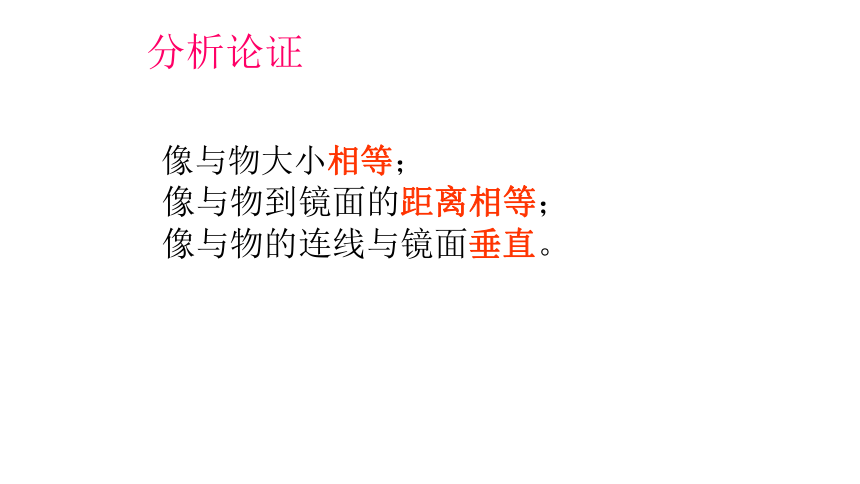

像与物大小相等；
像与物到镜面的距离相等；
像与物的连线与镜面垂直。

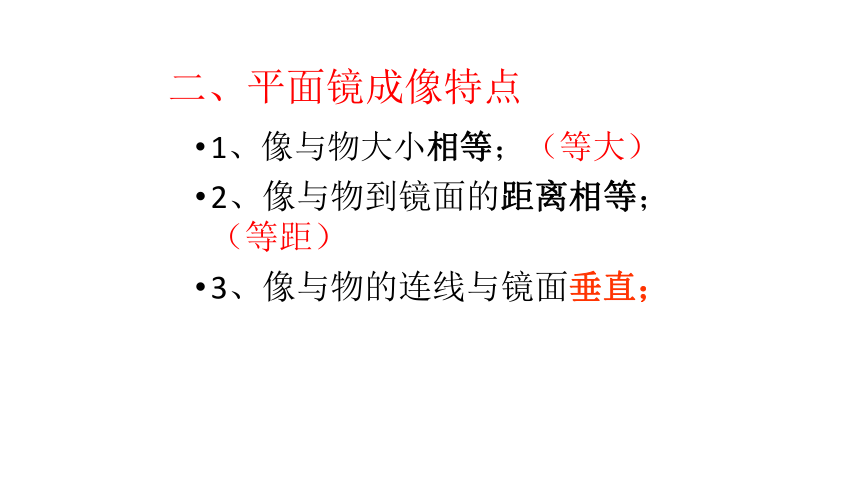

二、平面镜成像特点1、像与物大小相等；（等大）
2、像与物到镜面的距离相等；（等距）
3、像与物的连线与镜面垂直；

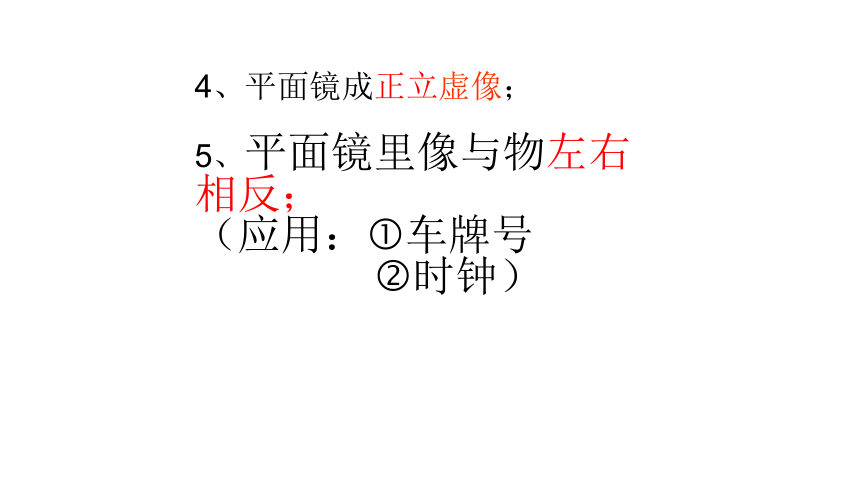

4、平面镜成正立虚像；
5、平面镜里像与物左右相反；
（应用：?车牌号
?时钟）三、虚像：
不是由实际光线会聚而成，是反射光线的反向延长线会聚而成，不能用光屏承接，只能用肉眼看到。四、平面镜的应用： 1、成像：穿衣镜、理发店、舞蹈厅；

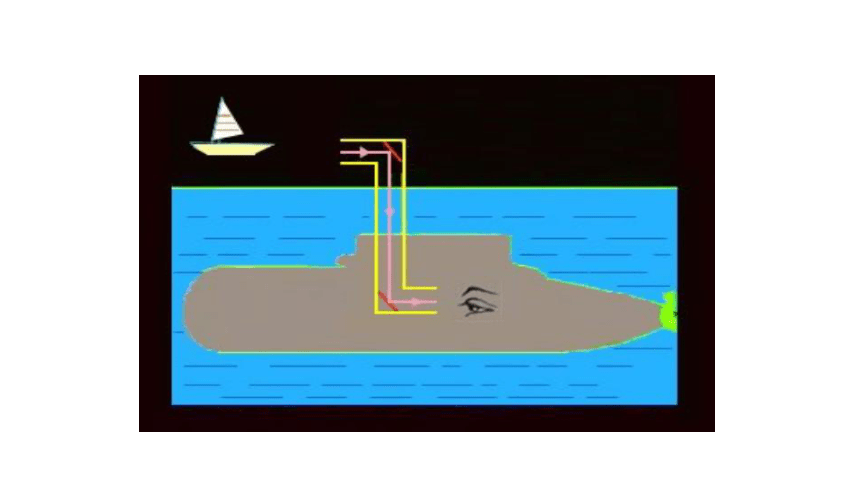

2、改变光路：照亮井底、潜望镜；
3、增大视角空间：
平面镜的应用五、平面镜成像作图：1.根据平面镜成像特点作图:
2.根据光的反射定律作图:如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。A’B’１、作垂线
２、取等距离
３、画虚像1、根据平面镜成像特点作出物体AB的像2、根据光的反射定律作出光源s的像：S’平面镜成像原理1、平面镜成像是由于光的_______而形成，物体在平面镜中所成的像是_______。
若小明同学身高1.5m，他站在大衣柜的穿衣镜前1.5m，
他在镜中的像高_____m；像与他相距_____m；若他逐
渐远离穿衣镜，那么镜中的像大小将_______。（选填
“变大”、“变小”、“不变”）反射虚像1.53不变课堂小练习2、某同学在竖直放置的平面镜前，从距平面镜2m处跳到了距平面镜4m处．下列关于镜中像的大小及像的距离的说法中正确的是（ ）
A．像与该同学大小相等，像到该同学的距离变为6m
B．像与该同学大小相等，像到该同学的距离变为8m
C．像比该同学大，像到该同学的距离变为6m
D．像比该同学小，像到该同学的距离变为8mB3、小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较 （ ）
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cmB4、下图中是从平面镜中观察到的时钟图，则当时的时刻是（ ）
A．2：25
B．2：35
C．9：25
D．9：35C5.小丑在平面镜中的像，图中正确的是（ ）A：B：C：D：A6、人向平面镜走近时，他在镜中的像将：（ ）
A、变大 B、 变小 C、不变
C 7、一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将（ ）A、不变 B、逐渐变大
C、逐渐变小 D、先变大后变小A8、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（ ）C球面镜：1、凸面镜的定义：用球面的外表面作反射面的球面镜。
凹面镜的定义：用球面的内表面作反射面的球面镜。
凸面镜对光起发散作用．凹面镜对光起会聚作用．（凹面镜能把射向它的平行光线会聚在一点，这一点叫做凹面镜的焦点）2、凸、凹面镜的作用：3、凸面镜的应用：
汽车观后镜；马路拐弯处的凸面镜。3、凹面镜的应用：
太阳灶；
手电筒、汽车头灯中用凹面镜作反射面；
大型反射式望远镜。六、有关作图：1、物 像2、反射光线 确定光源位置并完成光路图3、安放平面镜
a、照亮井底
b、物、像位置 平面镜
c、入、反射光线 平面镜1、作出物体AB的像练习题：2、作出光源S经平面镜反射后过A点的反射光线的光路图3、水面也能发生反射，我们从水中看到空中的飞机是_________像．（填“虚”“实”） 4、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是 （ ）
A．山的影子
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像5、如下图所示，L是平面镜，S是发光点，请你画出能看到S在平面镜中像的范围． 6、某同学在做研究平面镜成像的实验时，想使竖直放置的蜡烛所成的像与水平面成水平的，他可采用的方法是 （ ）
A．将平面镜与水平面成90°角放置
B．将平面镜与水平面成60°角放置
C．将平面镜与水平面成30°角放置
D．将平面镜与水平面成45°角放置7、下图中，M是平面镜，各光路图正确的是 （ ）8、下图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′．
