八年级物理上册第四章第四节光的折射 （共21张PPT）

课件21张PPT。第四节　光的折射从生活中提出问题:

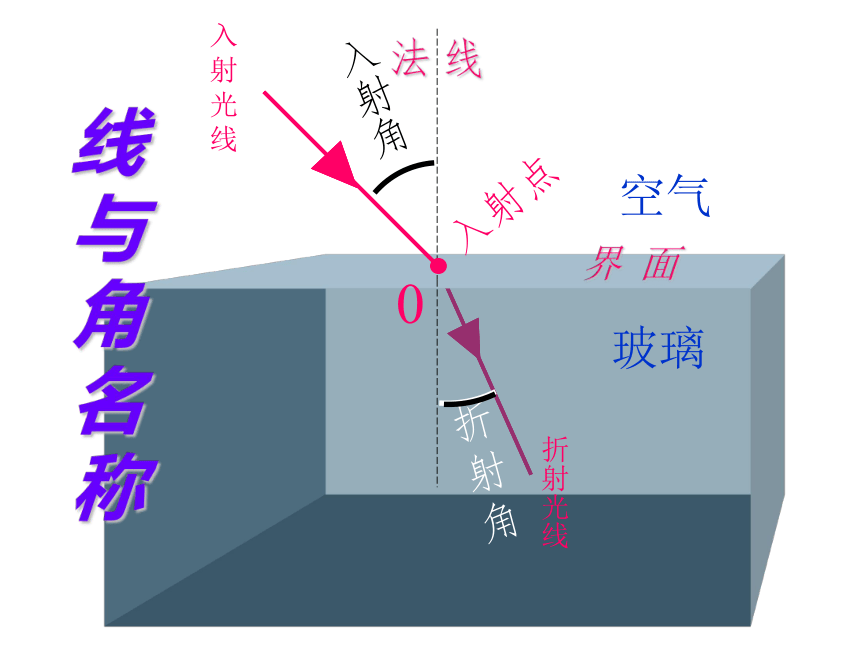

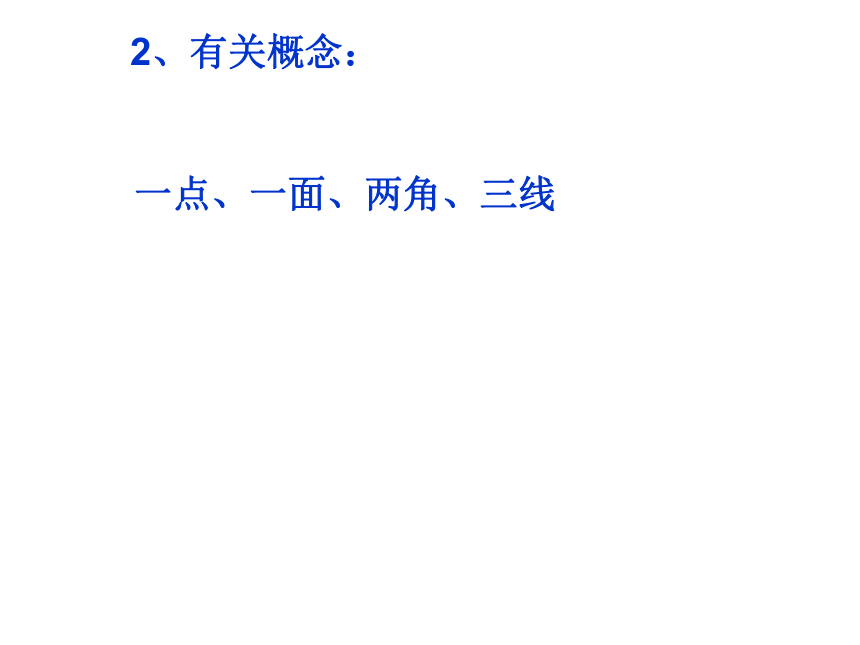

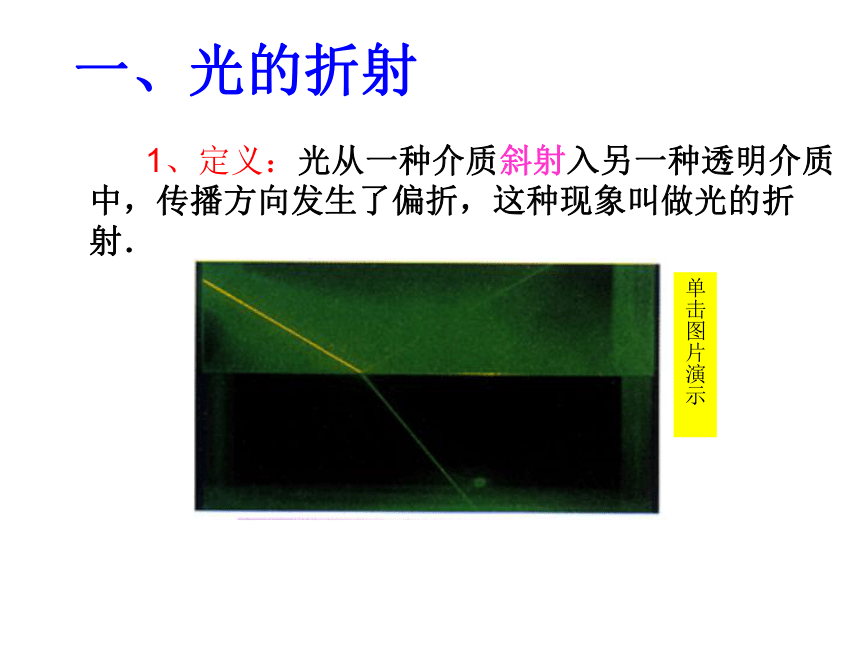

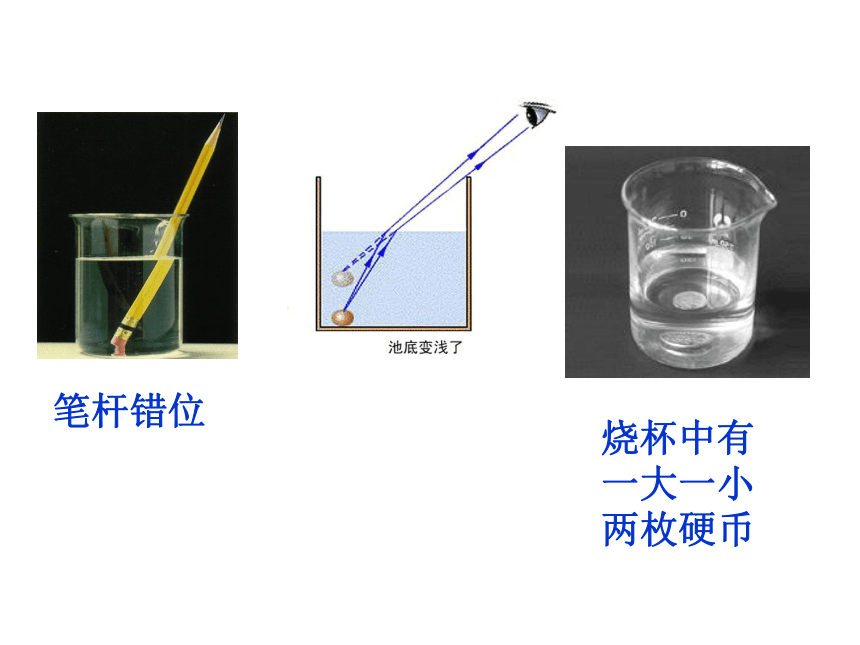

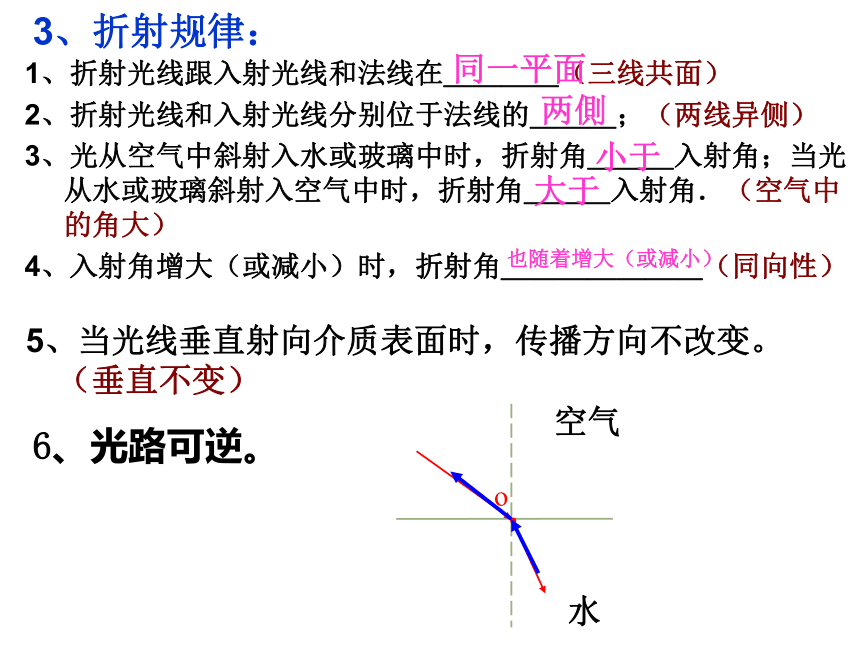

水中的筷子为什么会变弯曲?笔杆错位烧杯中有一大一小两枚硬币　　1 1、定义：光从一种介质斜射入另一种透明介质中，传播方向发生了偏折，这种现象叫做光的折射．一、光的折射单击图片演示 2、有关概念：一点、一面、两角、三线入射光线线与角名称折射光线入射角折射角法 线入射点0界 面玻璃空气1、折射光线跟入射光线和法线在＿＿＿＿（三线共面）
2、折射光线和入射光线分别位于法线的＿＿＿；（两线异侧）
3、光从空气中斜射入水或玻璃中时，折射角＿＿＿入射角；当光从水或玻璃斜射入空气中时，折射角＿＿＿入射角．（空气中的角大）

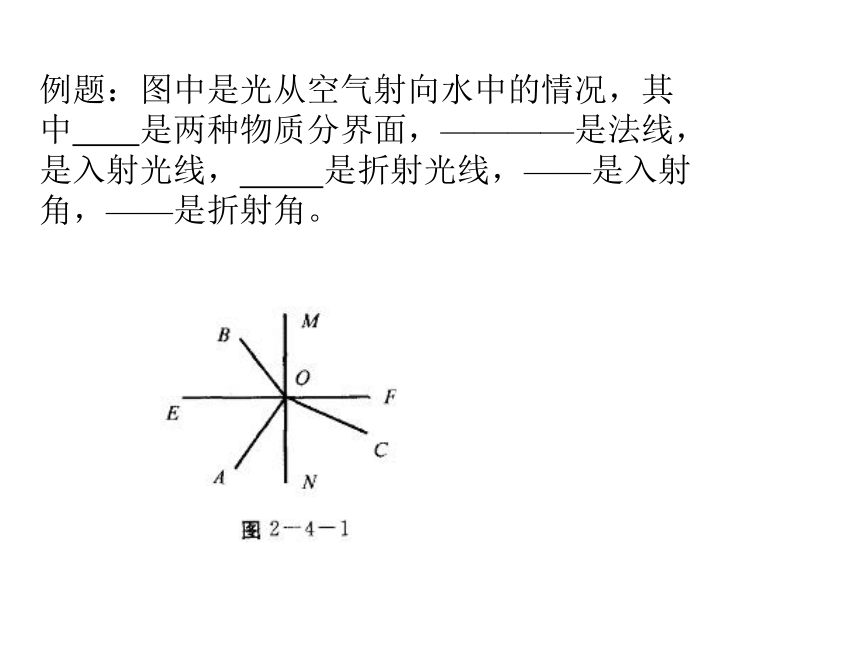

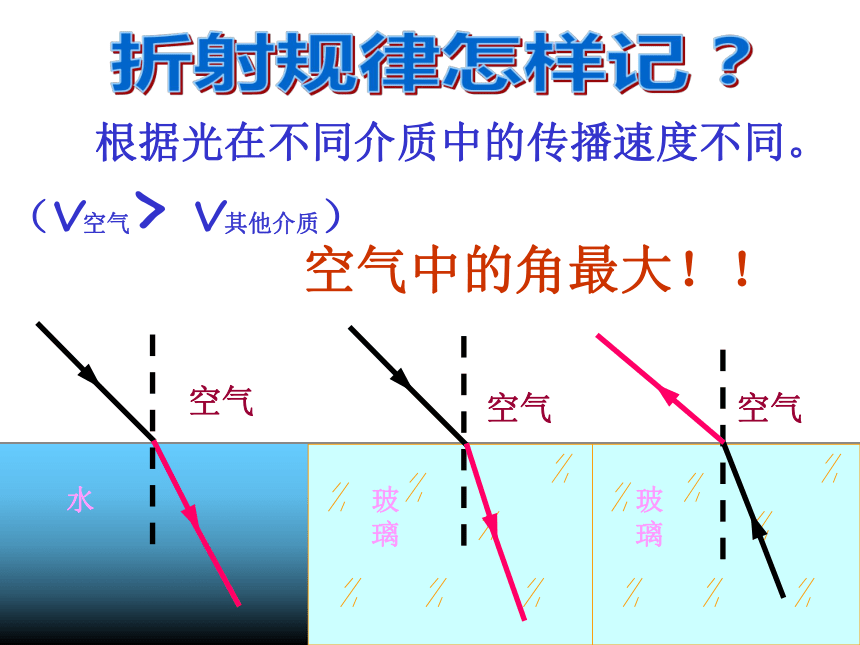

4、入射角增大（或减小）时，折射角＿＿＿＿＿＿＿（同向性）同一平面两側小于也随着增大（或减小）大于5、当光线垂直射向介质表面时，传播方向不改变。（垂直不变）3、折射规律：6、光路可逆。折射规律怎样记？ 根据光在不同介质中的传播速度不同。 （V空气> V其他介质）空气中的角最大！！例题：图中是光从空气射向水中的情况，其中　　是两种物质分界面，————是法线，　　　 是入射光线， 　　是折射光线，——是入射角，——是折射角。
1、眼睛受骗池水变浅:（空气中看水中物，物变浅）空气
水．池底．池底的虚像二、生活中的折射现象由于光的折射，在空气中看水中物体时，看到的是变浅的物体的虛像。2、硬币再现：杯底的硬币在注水之后为什么能看见？．水面硬币．硬币的虚像3、叉鱼问题：有经验的渔夫叉鱼时叉向看到的鱼的下方？由于光的折射，看到的是鱼的虚像，虚像在鱼的上方。4、海市蜃楼5、水中看空气中物，物变高：水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）升高由于光的折射，在水中看空气中物体时，看到的是升高的物体的虛像。6、笔杆错位；
7、雨后彩虹；
8、星星眨眼；
9、凸透镜成像；
10、筷子变弯；
11、光的色散；
12、......2、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　）空气空气空气空气水水水水　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、Ｃ1、池水看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ练习题：3、下列说法正确的有（ ）
A、光从一种介质射入另一种介质，其传播方向都会改变。
B、光从空气垂直射向水面后，反射角和折射角都为0度;
C、光从空气垂直射向水中后，传播方向和传播速度都不变;
D、光在水面发生折射时，折射光线一定偏向法线。B4、如图，有一束光斜射到杯子底的A点上，当加入水后，杯子底的照亮点将在（ ）
A 仍在A点，
B 在A点的左边，
C 在A点的右边
BA5、一条光线以30度的角从空气射向 水中，请画出水面的反射光线和折射光线的大致方向。6、当光线垂直入射时, 不改变, 这时入射角是 度,折射角是 度.
传播方向00007、光从一种介质斜射入另一种介质时，传播方向发生　　 ，这种现象叫　　　　。当光从空气斜射入水中或其他介质中时，折射光线向法线　　　。
8、下列不是光的折射形成的（　）
A．海市蜃楼 B．池水看起来变浅
C．小孔成像 D．筷子插入水向上弯
9、夜观星空，在有风的时候，常见星光有闪闪摆动的情况，其原因何在？
10、图2－4－1中是光从空气
射向水中的情况，其中　　是
两种物质分界面，　　　 是入
射光线， 　　　是折射光线，
　　 是折射角。
偏折MN光的折射靠近BOOCC
