八年级物理上册第五章第二节生活中的透镜 （共26张PPT）

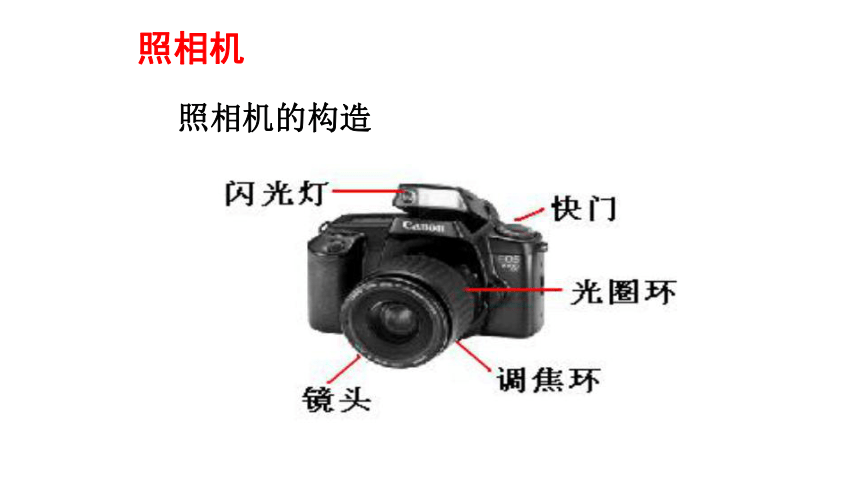

课件26张PPT。生活中的透镜照相机照相机的构造ABA’B’镜头----凸透镜胶卷----光屏1、照相机的镜头相当于一个凸透镜，胶卷相当于光屏。
2、照相机原理：物距远大于焦距（ ）时，成倒立缩小实像。

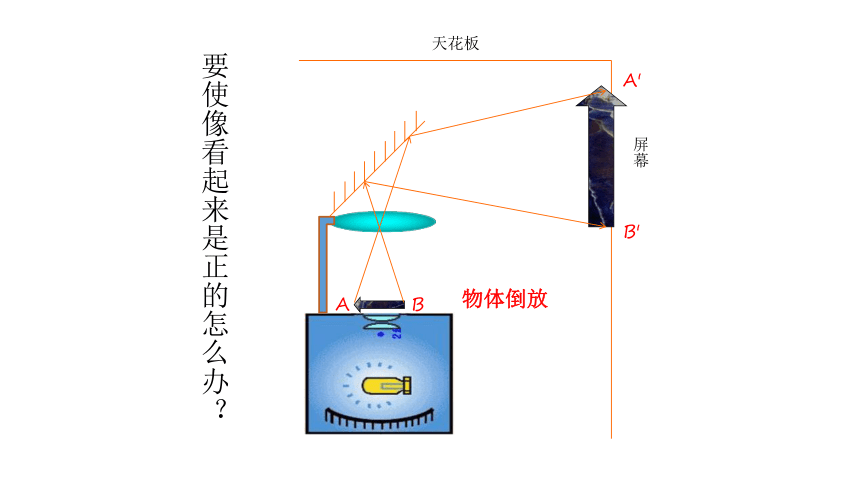

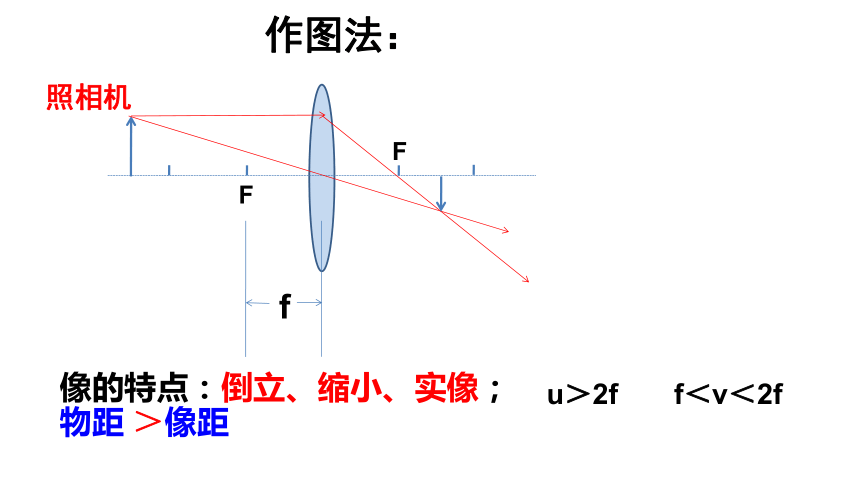

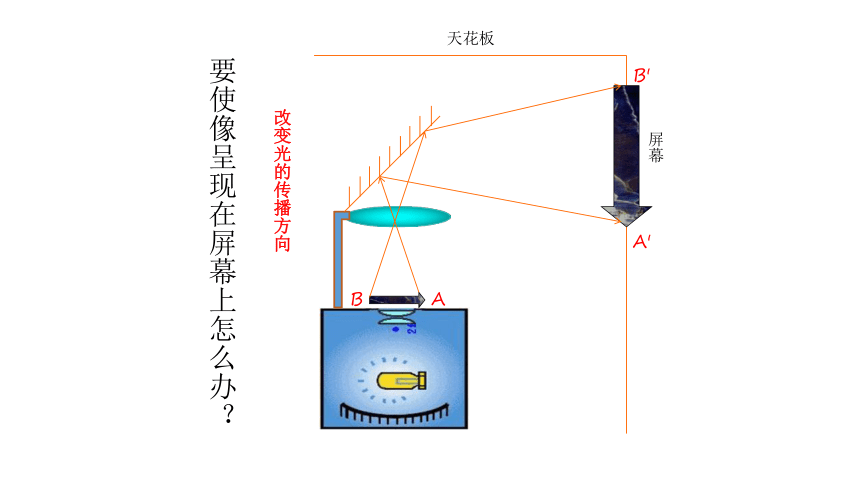

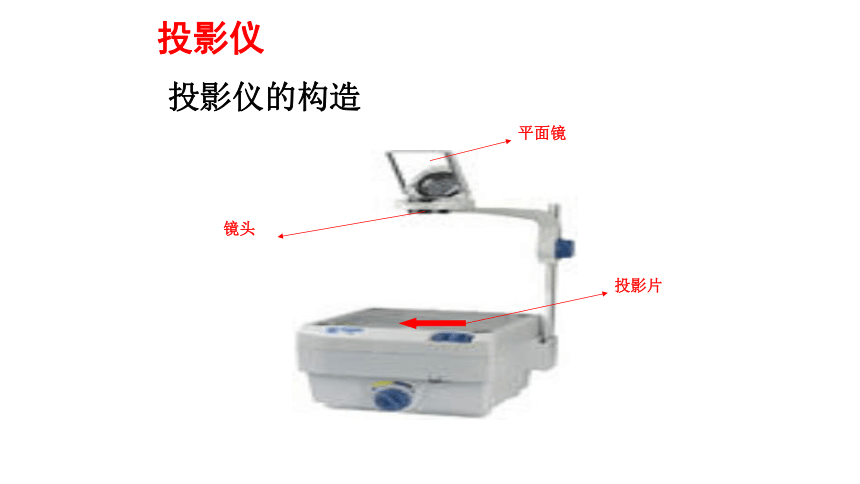

照相机的原理:√UV照相机像的特点：倒立、缩小、实像； 物距 ＞像距作图法：u＞2f f＜v＜2f生活中的照相机——数码相机数码相机用图象传感器替代胶片，把光信号变成电信号，再变成数字信号，由相机内的存储器保存。投影仪投影仪的构造投影片镜头平面镜天花板屏幕投影仪要将图片放大并投影怎么办？ABA'B'倒立放大的实像凸透镜物体离凸透镜比较近 ( 2f〉U〉f, V〉2f )天花板屏幕要使像呈现在屏幕上怎么办？ABA'B'改变光的传播方向天花板屏幕要使像看起来是正的怎么办？B'A'AB物体倒放投影仪的原理:√ ABA‘B‘ 投影仪的镜头相当于一个凸透镜，屏幕相当于光屏
( 2f〉U〉f, V〉2f )投影仪、幻灯机原理：物距稍大于焦距（ ）时，成倒立放大实像。幻灯机作图法：像的特点：倒立、放大、实像；
物距＜ 像距 f＜u＜2f , V 〉2f １、平面镜在这里有什么作用？
改变光的传播路径,使投影片的像出现在投影机前方的屏幕上
２、我们在屏幕上要看到正立的像投影片应该怎么放?
投影片要倒放
3、倒立的含义：左右、上下均相反。（平面内旋转180o）投影仪的使用:√放大镜１、放大镜实质就是一个凸透镜2、放大镜原理：物距小于焦距（ ）时，成正立放大虚像。放大镜像的特点：正立、放大、虚像； 物像同侧作图法： u＜fv＞u凸透镜的应用镜头(凸透镜)(像) 照相机能成倒立的、缩小的实像。 投影片上的图案通过凸透镜形成一个放大的、倒立的实像. 放大镜就是凸透镜,能成放大的、正立的虚像。投影仪投影仪放大镜照相机倒立倒立正立放大放大缩小实像实像虚像凸透镜凸透镜凸透镜一、生活中的透镜： 异侧 同侧 异侧u＞2ff＜u＜2fu＜ff＜v＜2fv＞2fv＞u二、几个重要概念：1、实像：是实际光线会聚而形成的,能呈现在光屏上.　 例如：2、虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:平面镜成像放大镜的像小孔成像．照相机的像投影仪的像“眼睛受骗”F实际光线会聚的像——实像F物体和像分别在凸透镜的两侧（物像异侧）实像能呈现在光屏FF实际光线的反向延长线会聚的像——虚像物体和像分别在凸透镜的同侧（物像同侧）虚像不能呈现在光屏3、物距（U）：物体到透镜中心的距离。
4、像距（V）：像到透镜中心的距离。
5、正立：物体与像的方向一致。
6、倒立：物体与像的方向相反。课堂练习1.下列不是透镜在生活中的应用的是:（ ）
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实象的是: （ ） A.照相机 B.投影仪 C.放大镜 D.平面镜
3.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是: （ ） A.人参的实物 B.等大的像
C.放大的虚像 D.缩小的实像DBC4、从圆形装水的鱼缸侧面看缸中游动的鱼，所看到的像是 （ ） A.鱼的放大的虚像 B.鱼的等大的虚像 C.鱼的缩小的实像 D.实际的鱼
5.?下列说法正确的是（ ） A.眼睛不能直接看到虚像 B.眼睛不能直接看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像AD6、清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了____镜的功能，形成了放大的____像，这是由于光的____射现象的结果。
7、用放大镜观察指纹，看到的指纹是
（填“放大”或“缩小”），然后用放大镜观察窗外的树，可以看到树的 的像。凸透虚折放大的缩小8、在照相机的底片上成 、 的 像。
9、在幻灯机的银幕上成 、 的 像。
10、一瓶杨梅罐头从侧面看上去，每个杨梅都变大了，我们看到的是 、 的 像，圆形的罐头和水共同组成了 镜。
倒立缩小实倒立实放大正立 放大虚凸透你有哪些收获？1、照相机：物体离镜头比较远， (U〉2f, 2 f〉v〉f)
像是缩小、倒立的实像。
2、投影仪：物体离镜头比较近， ( 2f〉U〉f, V〉2f )
像是放大、倒立的实像。
3、放大镜：物体离镜头很近，(u〈f, V〉U )
像是放大、正立的虚像。
4、实像与虚像
