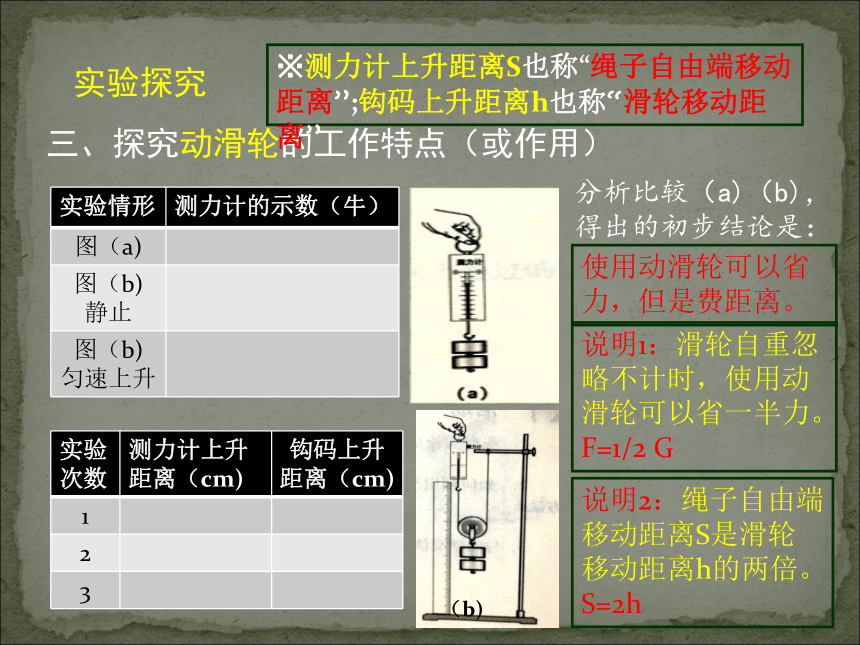

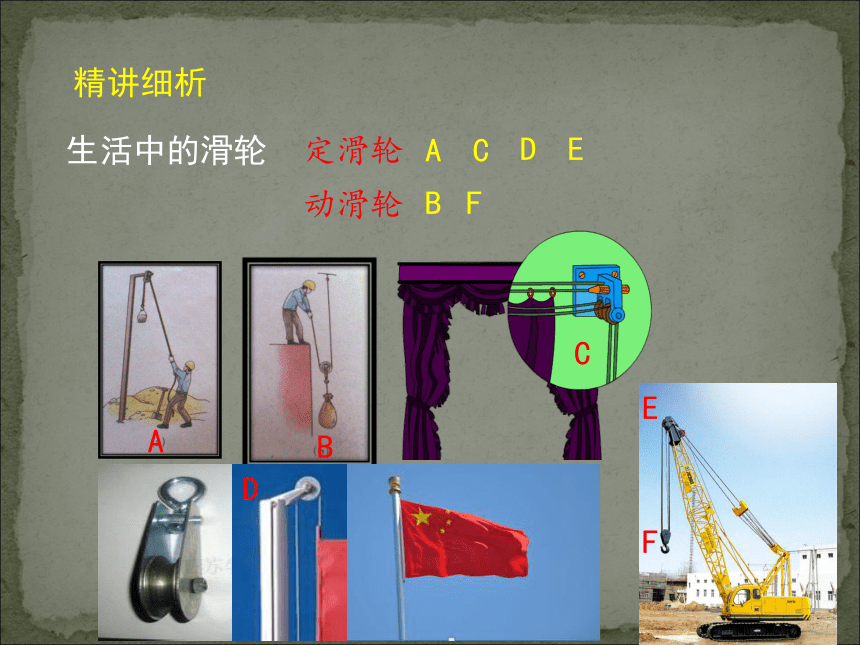

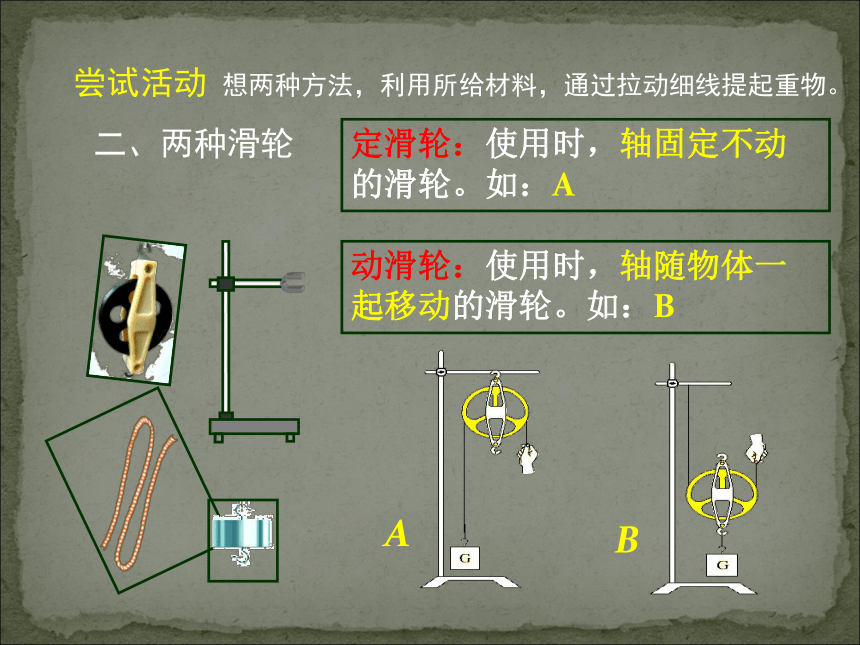

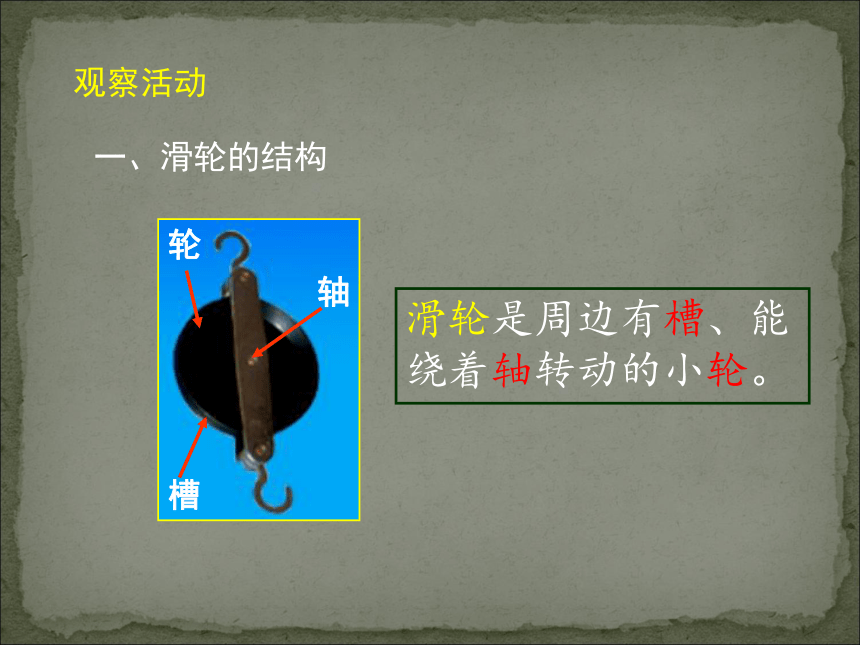

课件14张PPT。第四章 机械与功4.1 简单机械滑 轮观察活动滑轮是周边有槽、能绕着轴转动的小轮。一、滑轮的结构轮轴槽尝试活动二、两种滑轮BA想两种方法,利用所给材料,通过拉动细线提起重物。定滑轮:使用时,轴固定不动的滑轮。如:A动滑轮:使用时,轴随物体一起移动的滑轮。如:B精讲细析动滑轮生活中的滑轮定滑轮ABCDEF实验探究分析比较(a)、(b)、(c),得出初步结论:三、探究定滑轮的工作特点(或作用)使用定滑轮不省力,但可以改变施力方向。实验探究分析比较(a)(b),得出的初步结论是:三、探究动滑轮的工作特点(或作用)使用动滑轮可以省力,但是费距离。(b)说明1:滑轮自重忽略不计时,使用动滑轮可以省一半力。

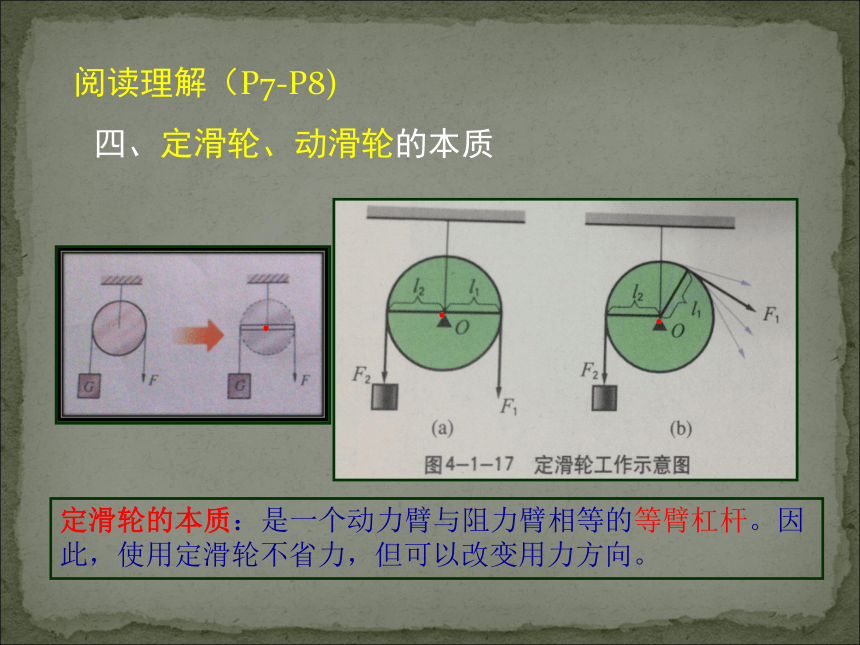

F=1/2 G说明2:绳子自由端移动距离S是滑轮移动距离h的两倍。S=2h※测力计上升距离S也称“绳子自由端移动距离”;钩码上升距离h也称“滑轮移动距离”阅读理解(P7-P8)四、定滑轮、动滑轮的本质定滑轮的本质:是一个动力臂与阻力臂相等的等臂杠杆。因此,使用定滑轮不省力,但可以改变用力方向。●阅读理解(P7-P8)四、定滑轮、动滑轮的本质动滑轮的本质:当两边绳子平行时,是一个动力臂是阻力臂两倍的省力杠杆。因此,使用动滑轮可以省一半的力,但不可以改变用力方向。●●本课小结精讲精练1、使用定滑轮沿不同方向将物体匀速拉起时,拉力分别为F1、F2、F3,如图所示,则三个力之间的关系是 【 】
A.F1<F2<F3
B.F1>F2>F3
C.F1=F2=F3
D.F1>F2=F3c精讲精练2、升旗时,人站在地面上向 拉绳子,旗向上运动,这是因为旗杆顶部有个 滑轮。3、如图所示,甲图中使用的是 滑轮,使用这种机械的好处是 。缺点是 ;乙图使用的是 滑轮,使用这种机械的好处是 ,缺点是 。下定定改变拉力的方向 不省力动省力不改变拉力方向精讲精练4、如图所示,一物体重400N,不计滑轮重和绳与滑轮的摩擦的情况下用20N的拉力拉着物体在水平地面上匀速移动。则物体与地面间的摩擦力为 【 】A.400N B.200N C.20N D.40N
D精讲精练5、如图所示,不计动滑轮的质量及摩擦,当竖直向上的力F=10N时,恰能使重物G匀速上升,则重物 G= N,绳固定端拉力为 N,重物上升10cm,滑轮向上移动 cm。555本课作业完成“优化精练”(上海课课通)P17-P22
