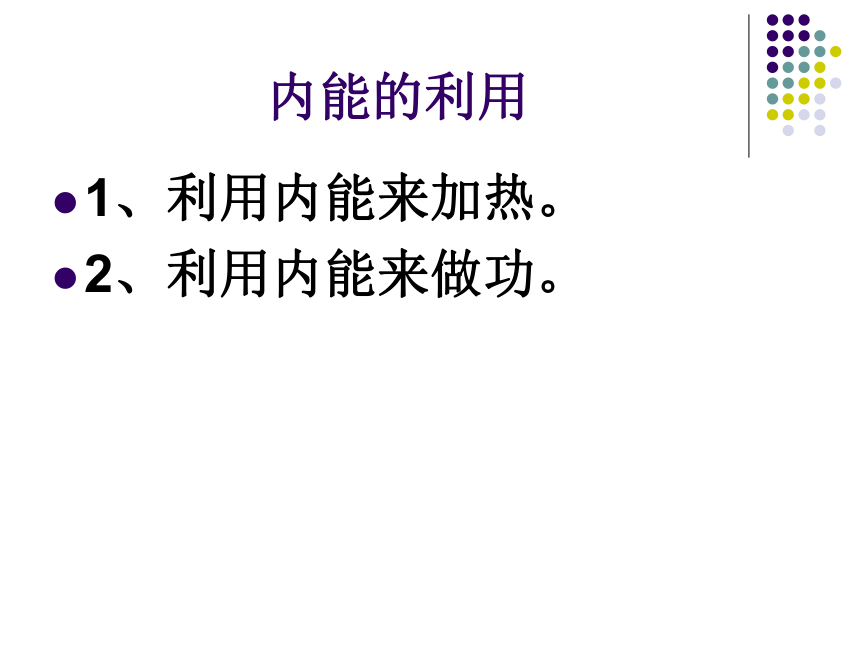

课件25张PPT。第十四章第一节 热机王晓茹内能的利用1、利用内能来加热。

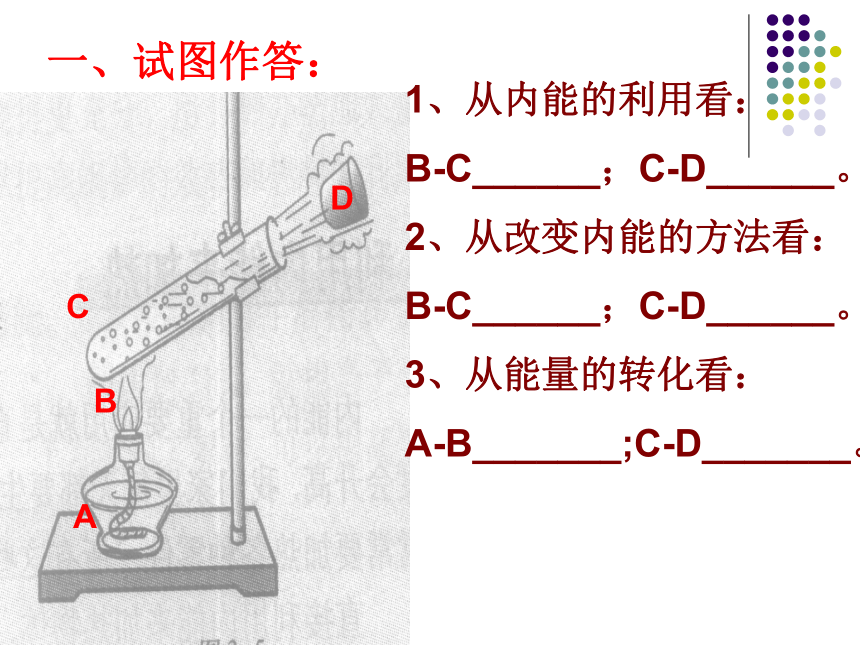

2、利用内能来做功。一、试图作答：1、从内能的利用看：
B-C______；C-D______。
2、从改变内能的方法看：
B-C______；C-D______。
3、从能量的转化看：
A-B_______;C-D_______。

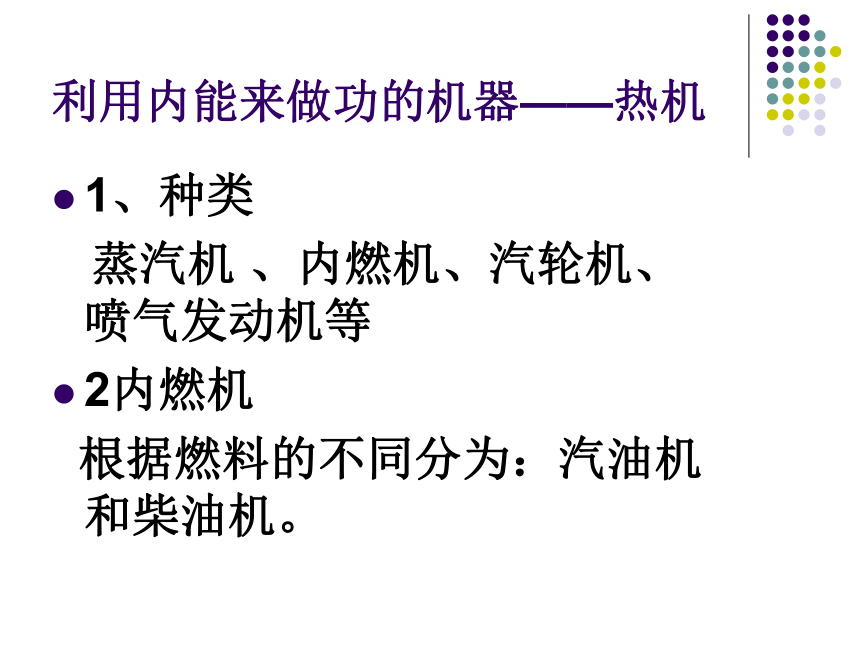

ABCD利用内能来做功的机器——热机1、种类
蒸汽机 、内燃机、汽轮机、喷气发动机等
2内燃机

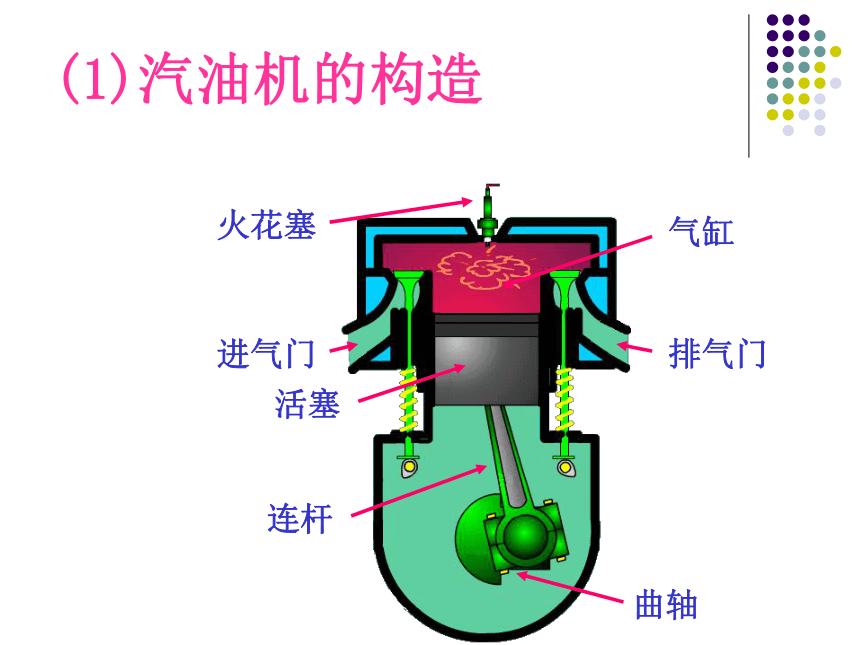

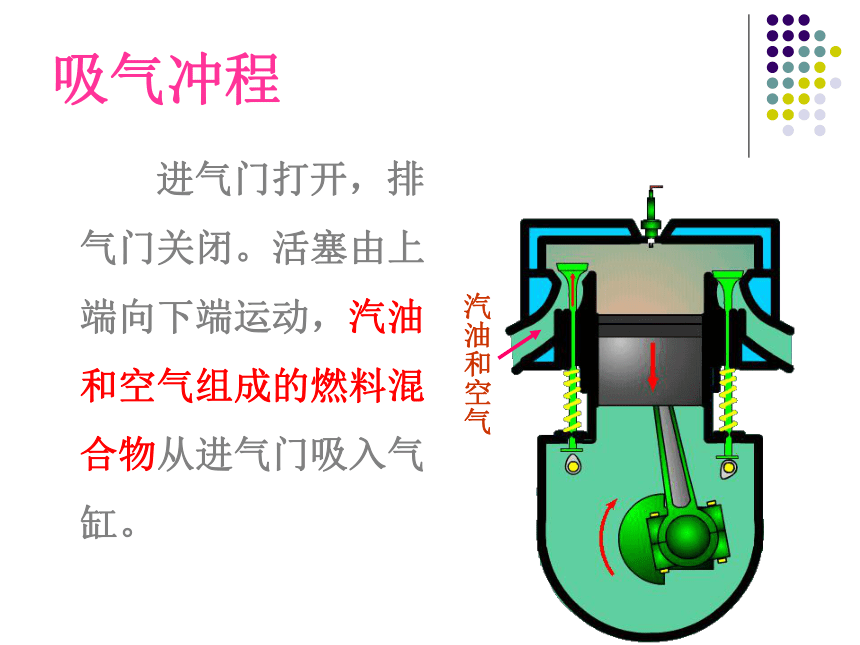

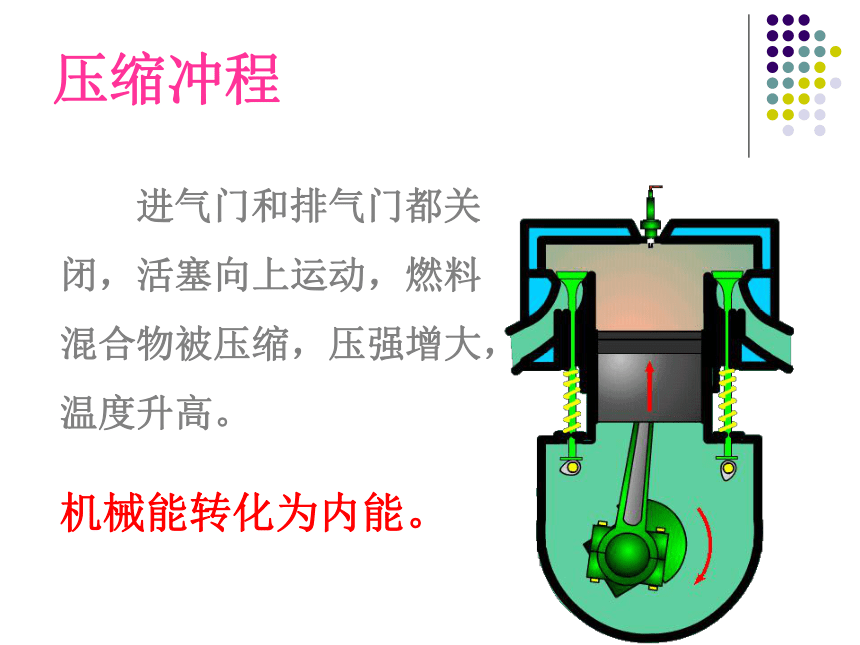

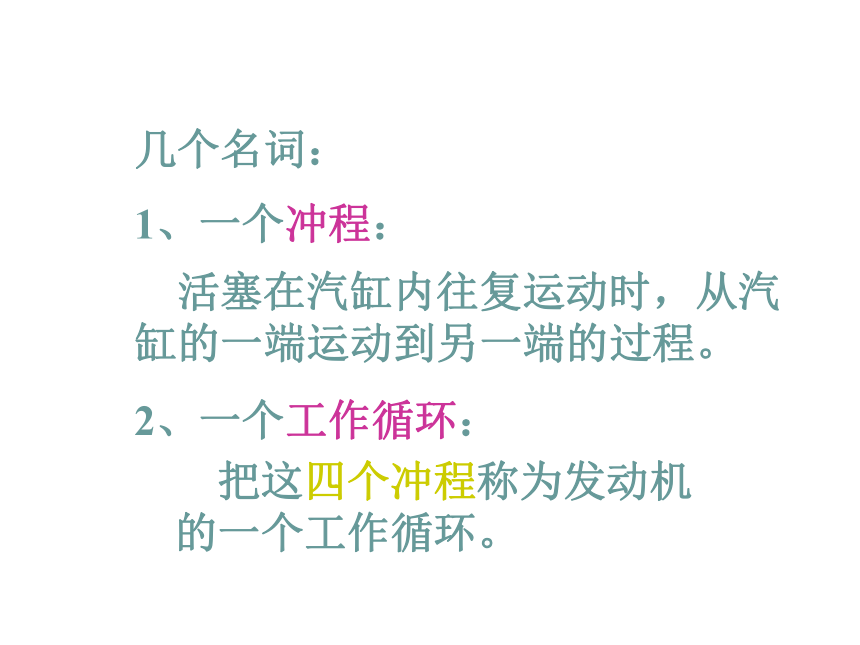

根据燃料的不同分为：汽油机和柴油机。(1)汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴几个名词：1、一个冲程：2、一个工作循环： 活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。 把这四个冲程称为发动机的一个工作循环。四个冲程动画吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
机械能转化为内能。做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。思考下列问题？那个冲程是动力源： 。
吸气/压缩/排气冲程靠 来完成
做功冲程惯性一个工作循环：
活塞：往复两次。
曲轴：转动两周。
完成：四个冲程。
对外做功：一次。
辅助冲程：靠飞轮惯性来完成。(3)柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴(4)柴油机工作原理吸气冲程
压缩冲程
做功冲程
排气冲程吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
机械能转化为内能。做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。练习一台汽油机飞轮转速为3000R/分，则在1秒内完成 个循环，对外做功 次，完成 个辅助冲程。
1.四冲程汽油机的工作过程由( ).( ).( ).( )四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是( )能转化为( )能.
3.汽油机吸入汽缸的是( ),点火方式是( ).柴油机吸入汽缸的是( ),点火方式是( ).
思考:1、这是什么冲程？
2、把什么能转化为什么能？
3、点火装置叫什么？1、这是什么冲程？
2、排出什么物质？汽油机于柴油机的区别：
