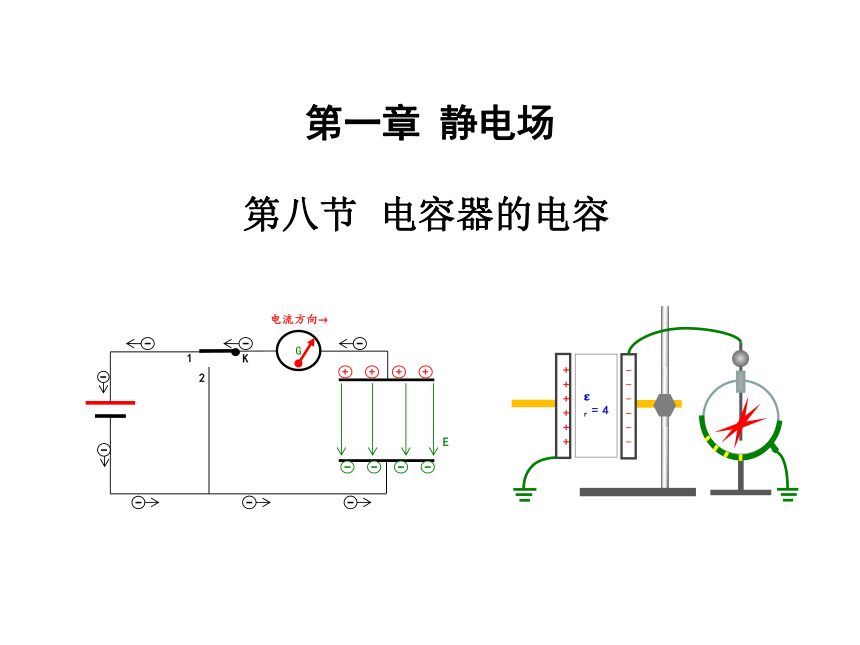

课件19张PPT。第一章 静电场第八节 电容器的电容

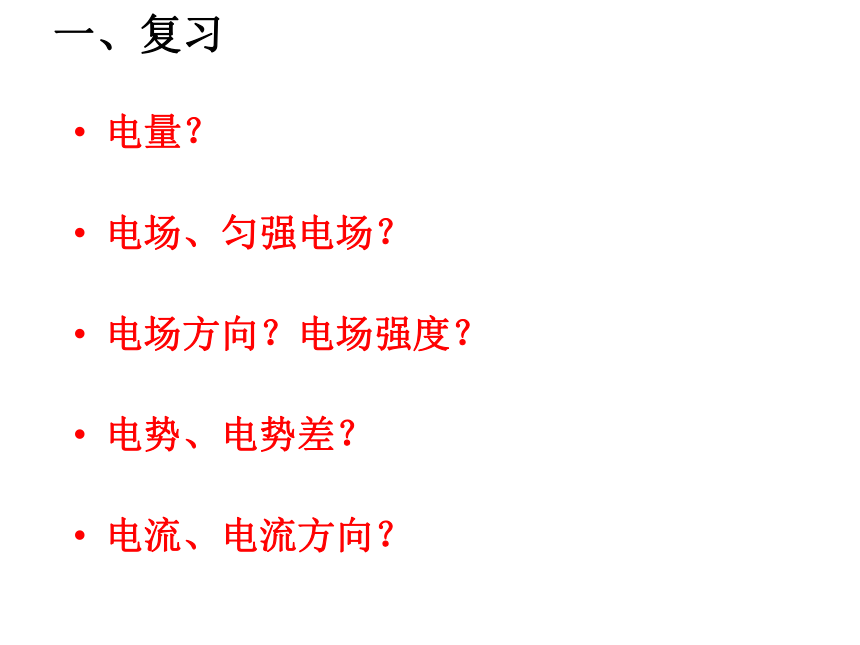

电量？
电场、匀强电场？
电场方向？电场强度？
电势、电势差？
电流、电流方向？

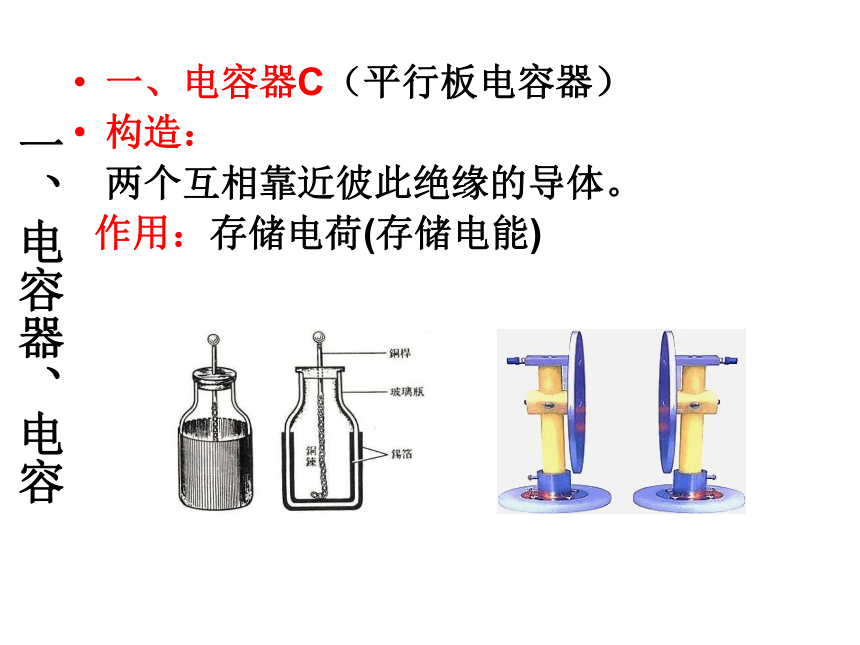

一、复习一、电容器、电容一、电容器C（平行板电容器）
构造：
两个互相靠近彼此绝缘的导体。
作用：存储电荷(存储电能)

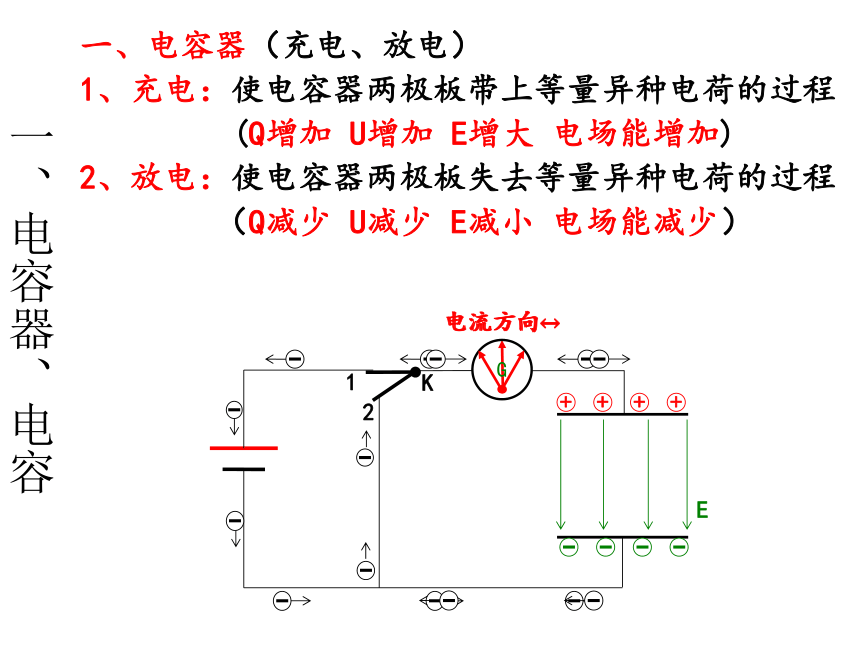

一、电容器、电容一、电容器（充电、放电）
1、充电：使电容器两极板带上等量异种电荷的过程
(Q增加 U增加 E增大 电场能增加)
2、放电：使电容器两极板失去等量异种电荷的过程

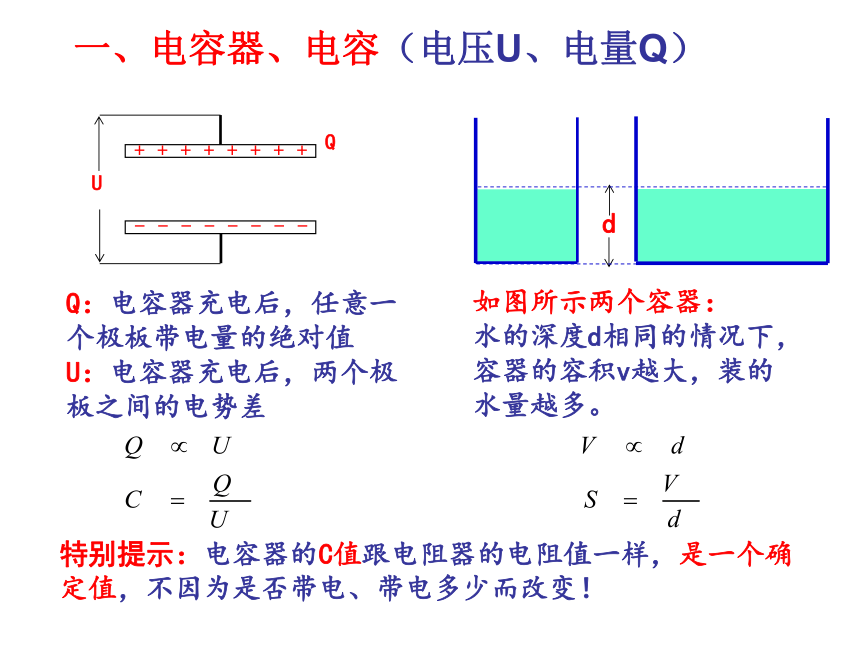

（Q减少 U减少 E减小 电场能减少）E一、电容器、电容（电压U、电量Q）Q：电容器充电后，任意一个极板带电量的绝对值
U：电容器充电后，两个极板之间的电势差Ud如图所示两个容器：

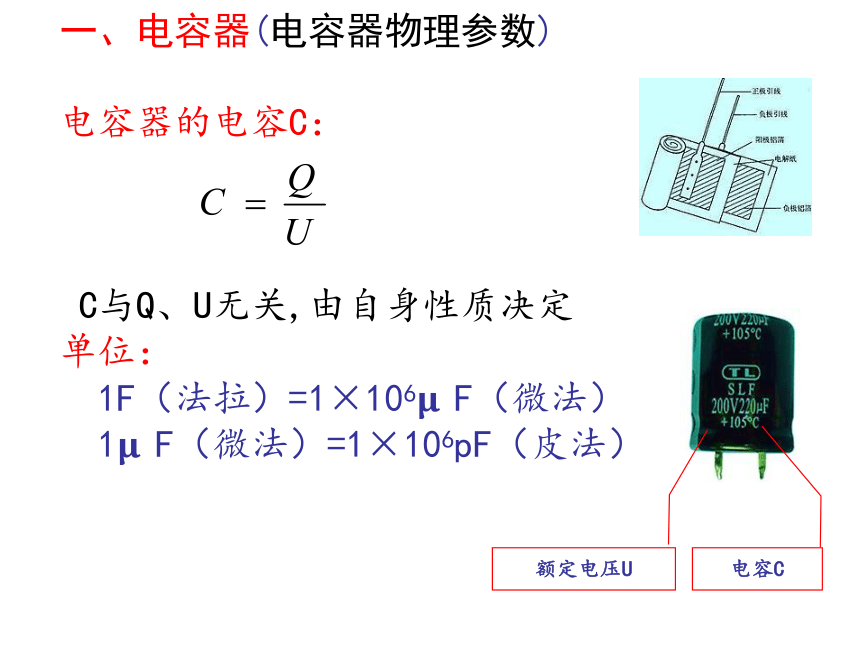

水的深度d相同的情况下，容器的容积v越大，装的水量越多。特别提示：电容器的C值跟电阻器的电阻值一样，是一个确定值，不因为是否带电、带电多少而改变！一、电容器(电容器物理参数)
电容器的电容C：
C与Q、U无关,由自身性质决定
单位：
1F（法拉）=1×106??F（微法）
1??F（微法）=1×106pF（皮法）

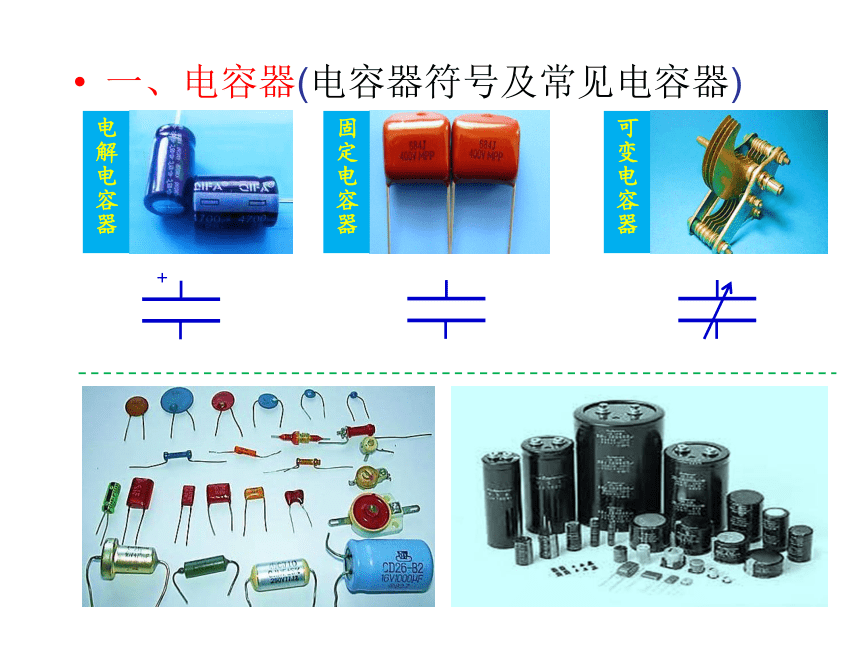

额定电压U电容C一、电容器(电容器符号及常见电容器)+可变电容器电解电容器固定电容器练1:
两个电容器电量之比为2：1，电压之比为1：2,
则它们的电容之比 为 。
解：C=Q/U
C1/C2=Q1U2/Q2U1=4:1
练2:
某电容C=20PF，那么用国际单位表示，它的电容
为_________F。
解:1PF=10-12F
C=20PF=2×10-11F练3:
对于一个确定的电容器的电容正确的理解是
（ ）
A、电容与带电量成比
B、电容与电势差成反比
C、电容器带电量越大时，电容越大。
D、对确定的电容器，每板带电量增加，两板间电势差必增加。 D练4:
用两节相同的电池给两个电容器C1和C2充电，已知C1＜C2，当达到稳定状态时，两电容器的电势差分别为U1和U2，则（ ）
A、U1＞U2
B、U1=U2
C、U1＜U2
D、无法确定U1与U2的大小关系B练5:
用两节相同的电池给两个原来不带电的电容器C1
和C2充电，已知C1＜C2，当达到稳定状态时，两
电容器每板的带电量分别为Q1和Q2，则 ( )
A、Q1＞Q2
B、Q1=Q2
C、Q1＜Q2．
D、无法确定Q1与Q2的大小关系C练6:
对于给定的电容器，在描述电容量C、带电量Q、两板间电势差U的相互关系中，下列图中正确的是（ ）ACE1、探究平行板电容器电容
问题：平行板电容器的电容跟电容器哪些因素有关呢？
猜想：
平行板电容器的电容C
可能跟极板 、
、 有关。
电介质介电常数??r正对面积距离电介质二、平行板电容器的电容??r=41、探究平行板电容器电容C：(探究、理论表明)
??r=2??r=1反比于正比于正比于练7：电容为 5.0×103pF的空气平行板电容器，极板间的距离为1.0cm，电荷量为6.0×10-7C。求:
1)电容器的电压;
2)两极板间的电场强度;
3)若电压或电荷量发生变化，该电容器的电容有无变化？
解析：2、平行板电容器的两类典型题
平行板电容器充电后，
1）始终与电源的连接，极板间电势差U不变。
2）切断与电源的连接，极板上的电量Q不变。
练8：
1）电容器充完电后，电键闭合，使电容器始终与电源的连接，增大d，U、Q、E怎样变化？减小S，U、Q、E怎样变化？
2）电容器充完电后，电键断开，使电容器与电源断开，增大d，U、Q、E怎样变化？减小S，U、Q、E怎样变化？
平行板电容器的两类典型题
1）解析：
始终与电源的连接，极板间电势差U不变。
增大d，则：平行板电容器的两类典型题
2）解析：
切断与电源的连接，极板上的电量Q不变
增大d，则：1、电容的构造、功能：
存储电荷（存储能量）
2、电容器工作方式：
充电、放电
3、电容定义、单位、符号
1F（法拉）=1×106??F（微法）
1??F（微法）=1×106pF（皮法）
4、平行板电容器电容：+课时小结：
