1.9带电粒子在电场中的运动

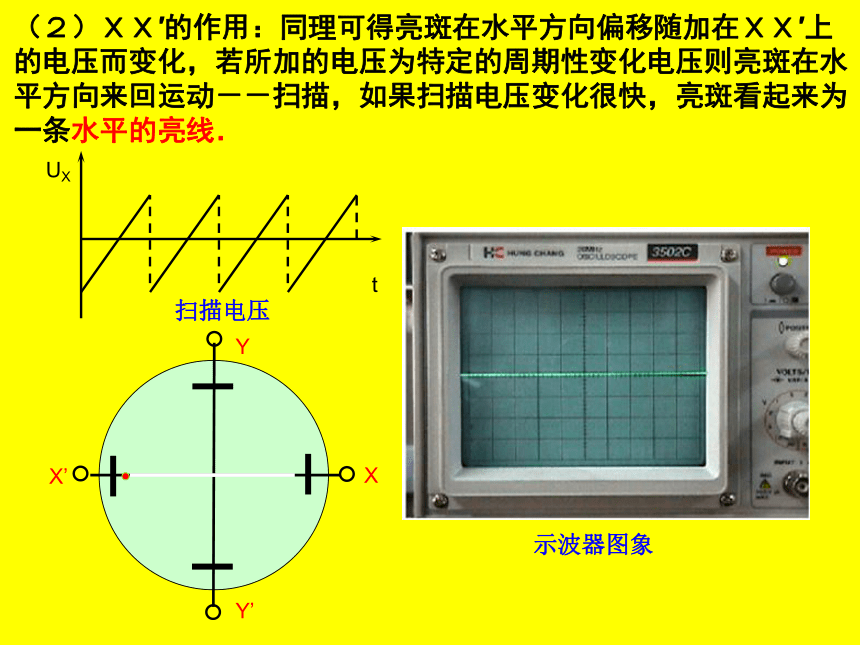

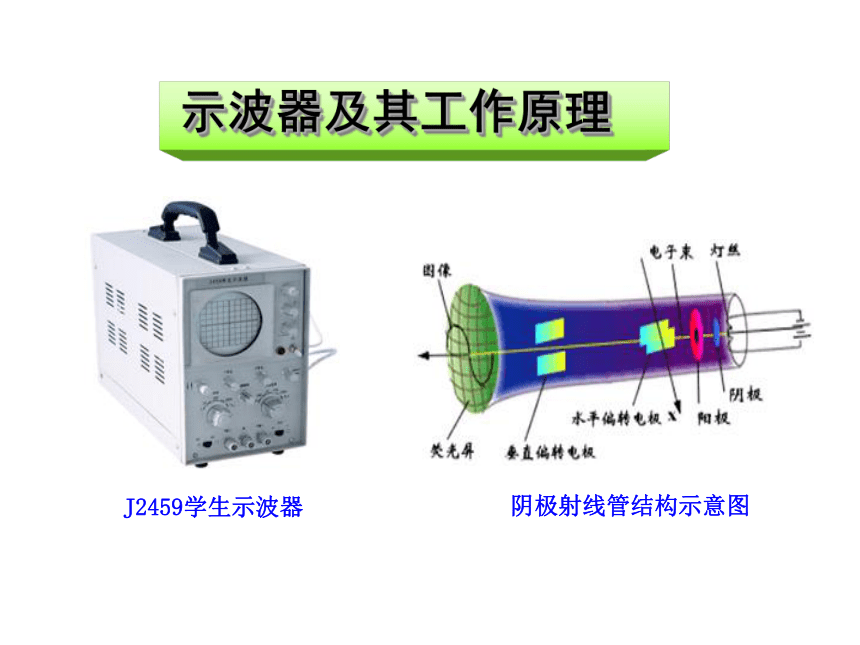

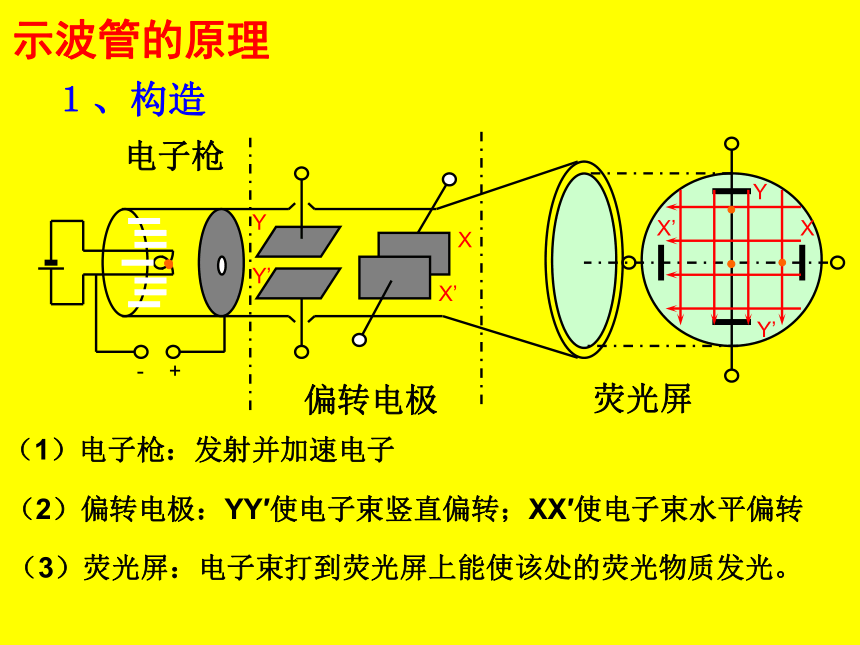

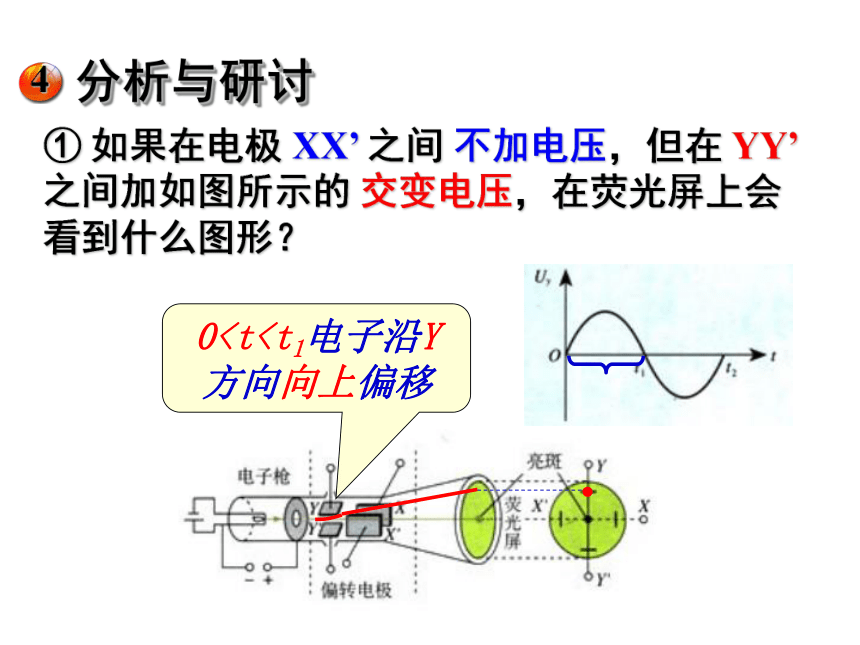

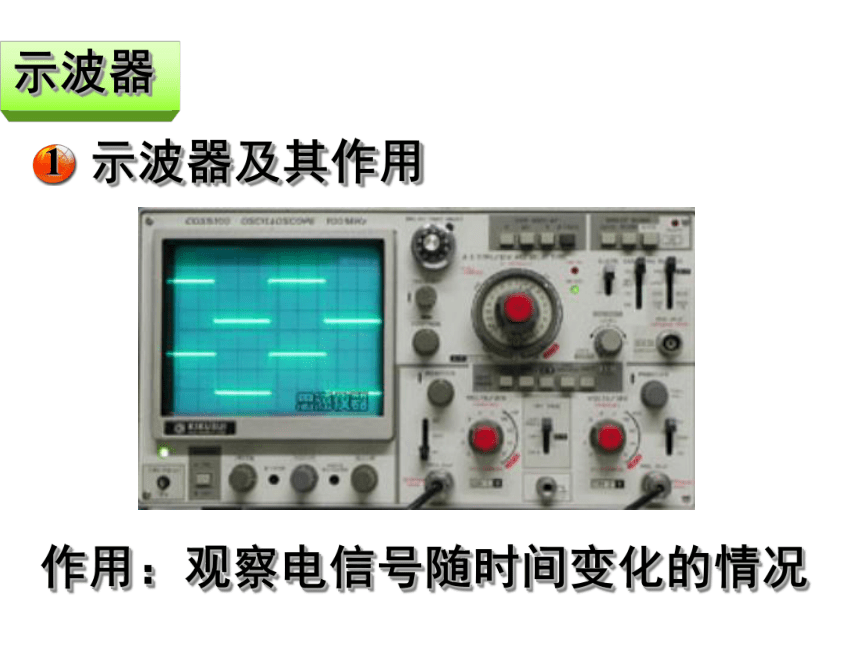

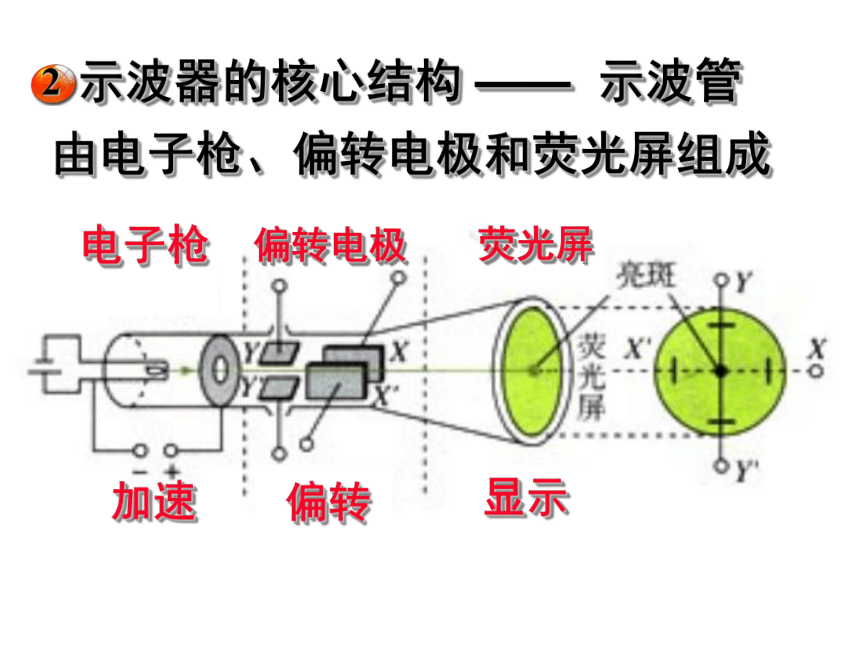

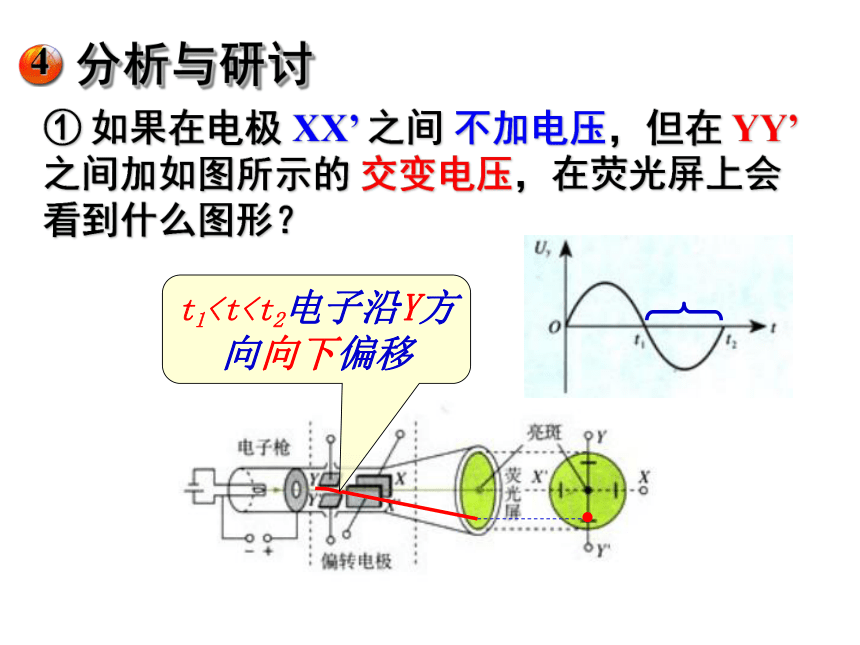

课件26张PPT。J2459学生示波器阴极射线管结构示意图作用：观察电信号随时间变化的情况由电子枪、偏转电极和荧光屏组成偏转电极电子枪荧光屏加速偏转显示热电子电子加速器待显示的信号电压扫描电压１、构造（1）电子枪：发射并加速电子（2）偏转电极：YY′使电子束竖直偏转；XX′使电子束水平偏转（3）荧光屏：电子束打到荧光屏上能使该处的荧光物质发光。示波管的原理① 如果在电极 XX’ 之间 不加电压，但在 YY’之间加如图所示的 交变电压，在荧光屏上会看到什么图形？0 F＝Eq=qU/d2、运动分析:初速度为零，加速度为a=qU/md的匀加速直线运动。一、带电粒子的加速 炽热的金属丝可以发射电子。在金属丝和平行金属板间加以电压U=2500V，发射出的电子在真空中被加速后，从金属板的小孔穿出。电子射出后的速度有多大？设电子刚从金属丝射出时的速度为零。这个问题有几种解法?哪种解法比较简便?解法一　运用运动学知识求解解法二　运用能量知识求解由于电场力做功与场强是否匀强无关，与运动路径也无关，第二种方法仍适用！若粒子的初速度为零,则:若粒子的初速度不为零,则: 结论：
由于电场力做功，与电场是否匀强无关,与运动路径也无关，所以在处理电场对带电粒子的加速问题时，一般都是利用动能定理进行处理。二、带电粒子的偏转1、受力分析：电子受到竖直向下的电场力F＝Eq=qU/d2、运动分析:电子作类平抛运动。F实验录像：用阴极射线管演示带电粒子在电场中的偏转解:电子进入偏转电场后,在竖直方向做初速度为零的匀加速直线运动.加速度所以偏移距离所以偏移角度水平方向做匀速直线运动 粒子在与电场平行的方向上做初速为零的匀加速运动结论：
带电粒子初速度垂直于电场方向飞入匀强电场的问题就是一个类平抛的问题 粒子在与电场垂直的方向上做匀速直线运动课堂小结：一、利用电场使带电粒子加速二、利用电场使带电粒子偏转从动力学和运动学角度分析从做功和能量的角度分析类似平抛运动的分析方法
粒子在与电场垂直的方向上做
匀速直线运动粒子在与电场平行的方向上做
初速度为零的匀加速运动
