16.3 探究电磁铁的磁性 (含答案)

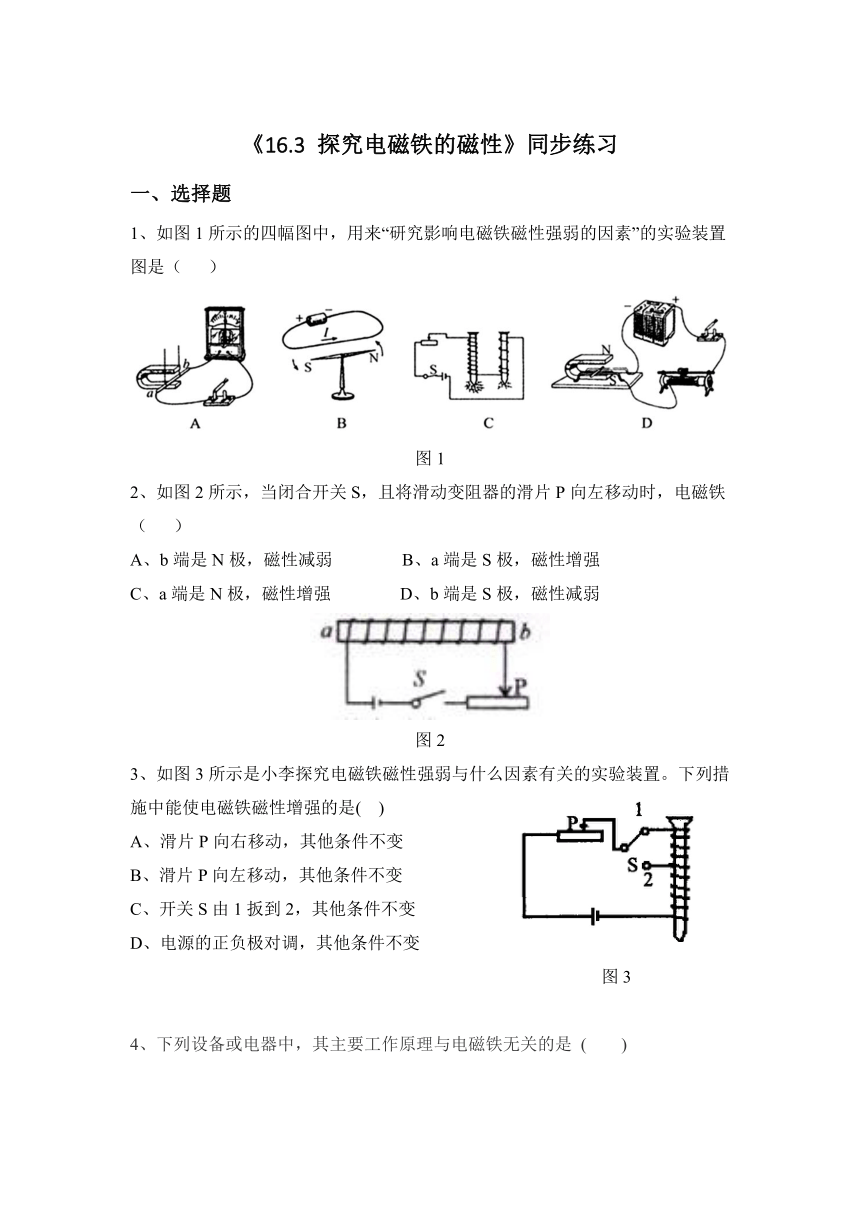

《16.3
探究电磁铁的磁性》同步练习
一、选择题
1、如图1所示的四幅图中，用来“研究影响电磁铁磁性强弱的因素”的实验装置图是（
）
图1
2、如图2所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁（
）
A、b端是N极，磁性减弱
B、a端是S极，磁性增强
C、a端是N极，磁性增强
D、b端是S极，磁性减弱
图2
3、如图3所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。下列措施中能使电磁铁磁性增强的是(
)
A、滑片P向右移动，其他条件不变
B、滑片P向左移动，其他条件不变
C、开关S由1扳到2，其他条件不变
D、电源的正负极对调，其他条件不变
图3
4、下列设备或电器中，其主要工作原理与电磁铁无关的是
(
)
图4
5、玩具小船上固定有螺线管（有铁芯）、电
( http: / / www.21cnjy.com"
\o
"欢迎登陆21世纪教育网 )源和开关组成的电路，如图5所示，把小船按图示的方向放在水面上，闭合开关，船头最后静止时的指向是（
）
A、向东
B、向南
C、向西
D、向北
图5
6、如图6所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。则下列分析正确的是（
）
A、电磁铁的上端为S极
B、电源左端为“＋”极
C、抽去铁芯，弹簧测力计示数增大
D、断开开关，弹簧测力计示数为零
图6
参考答案
一、选择题
1、C
2、C
3、B
4、B
6、D
7、C
