人教版九年级物理全册16.2《串、并联电路中电压的规律》优教课件 （共25张PPT）

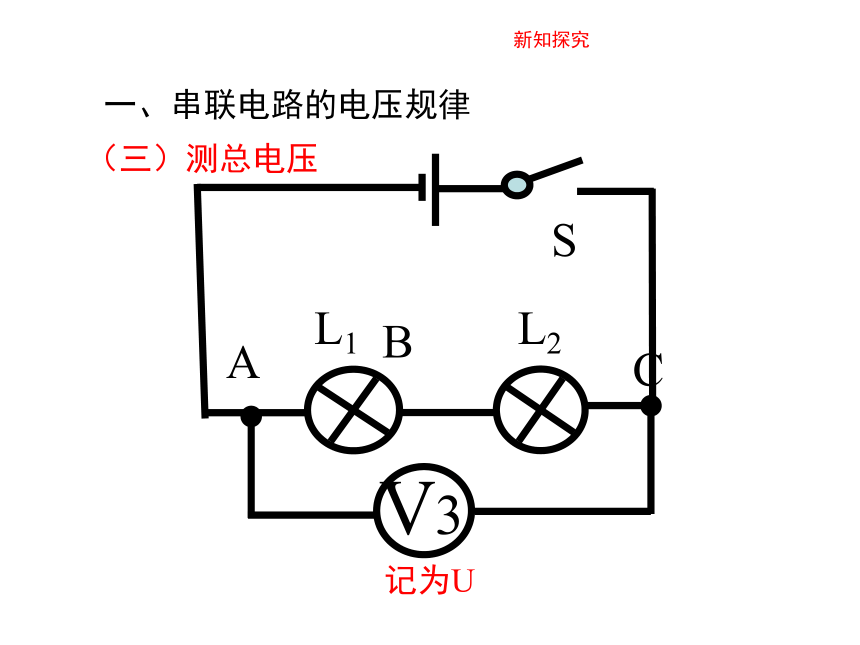

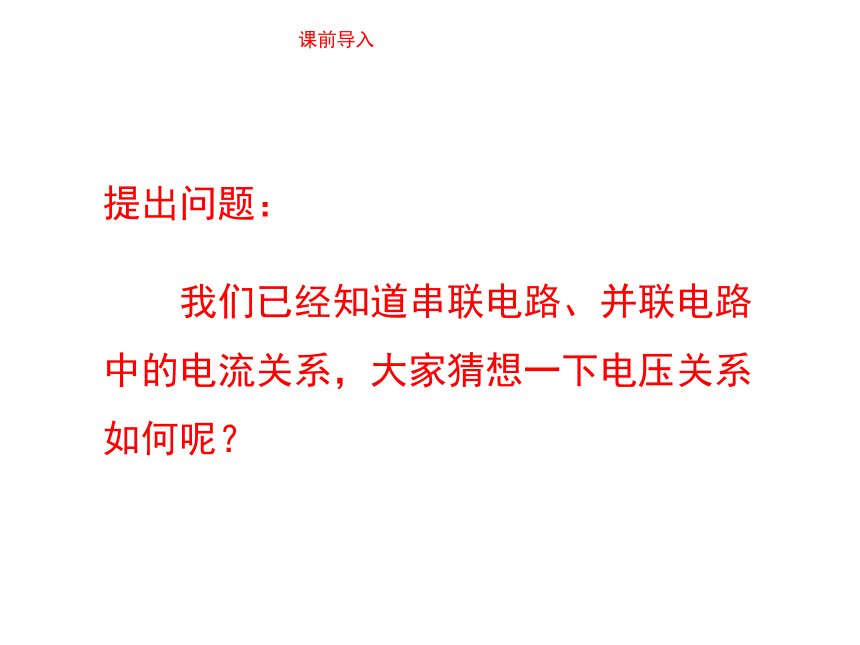

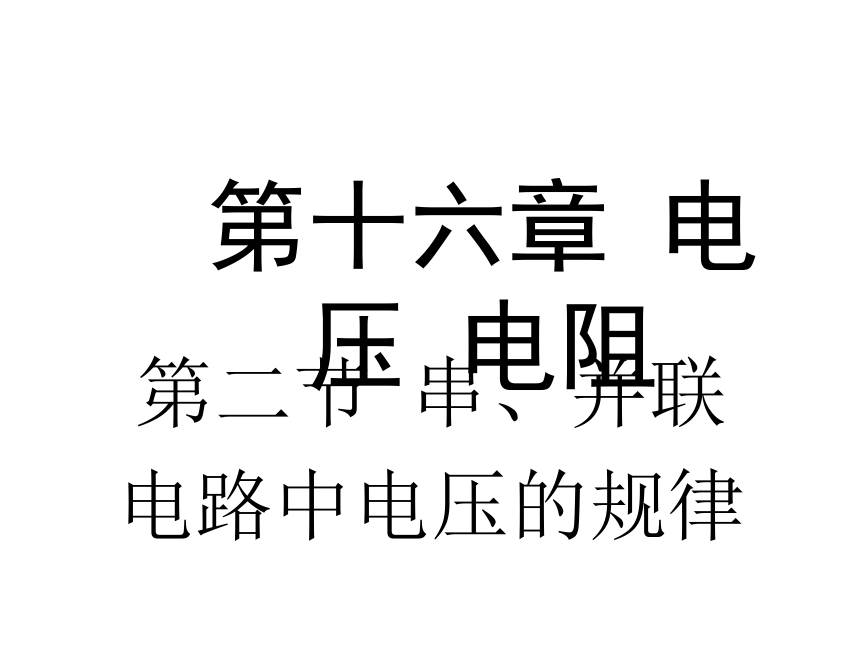

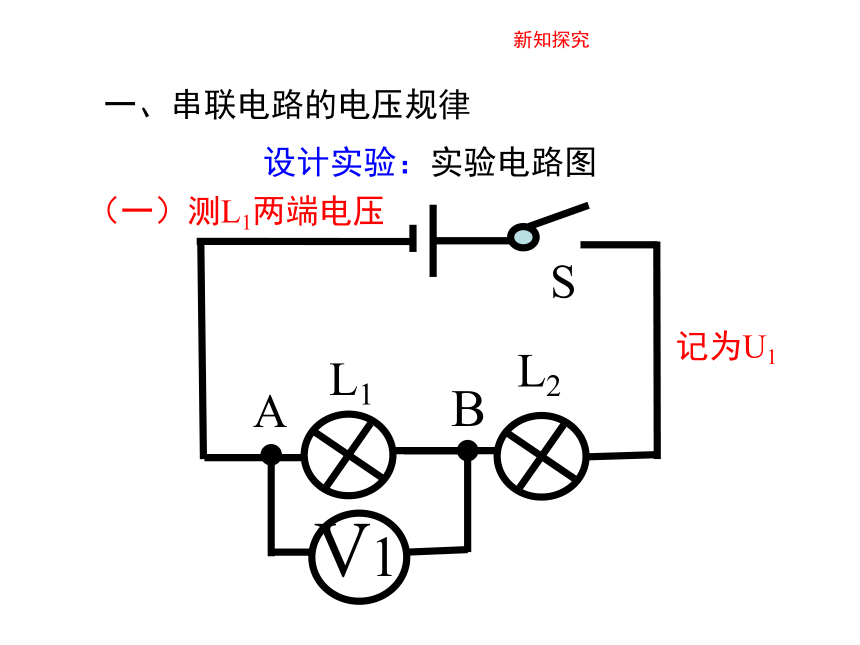

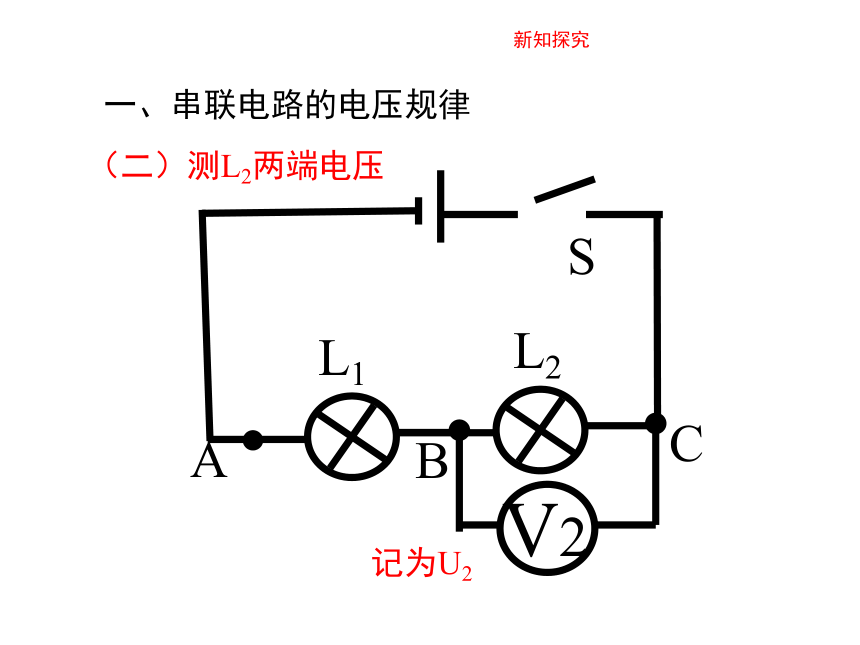

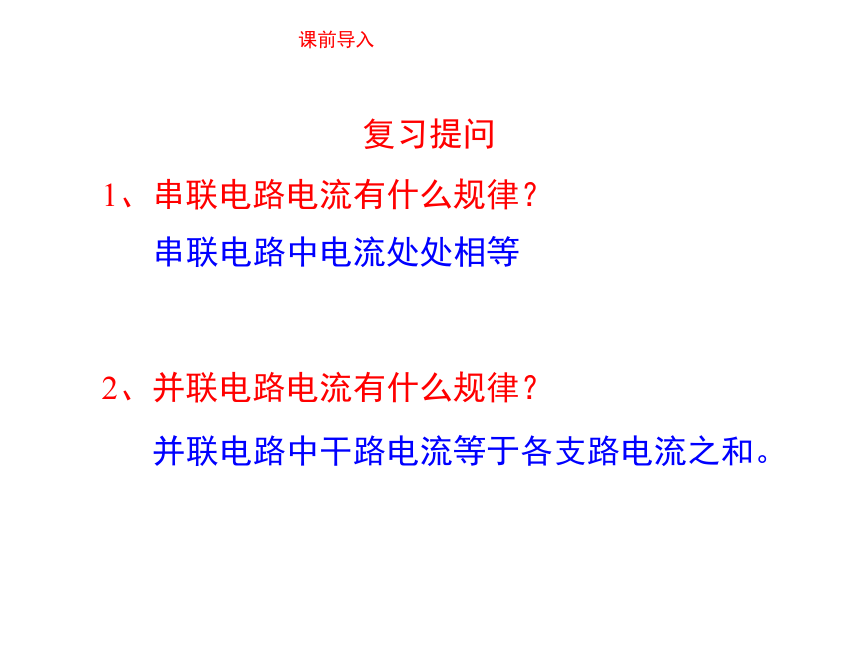

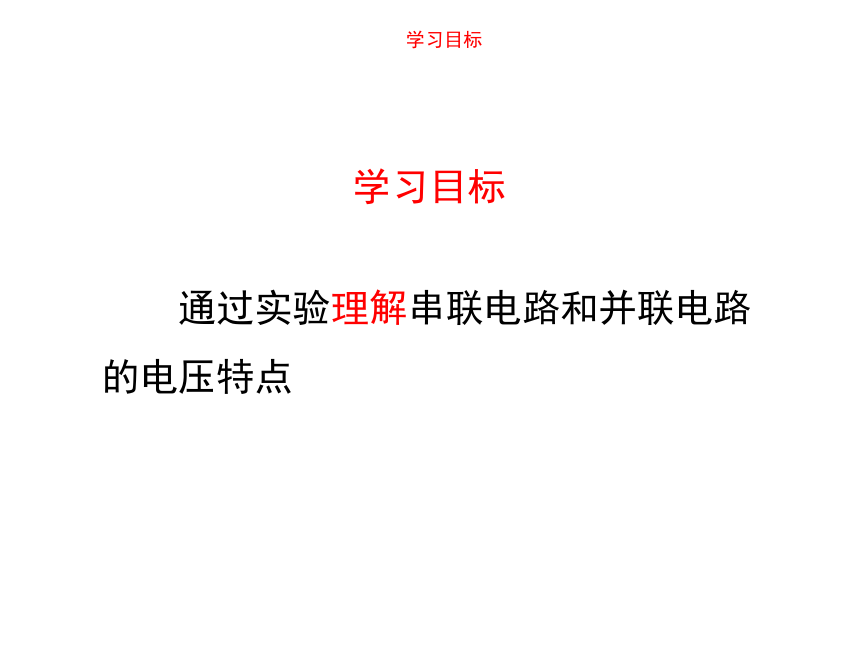

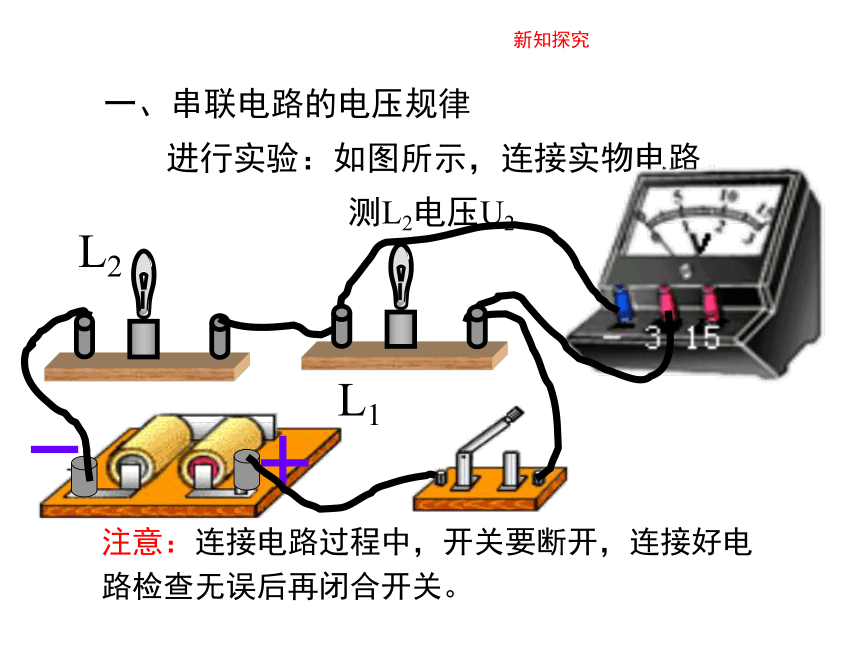

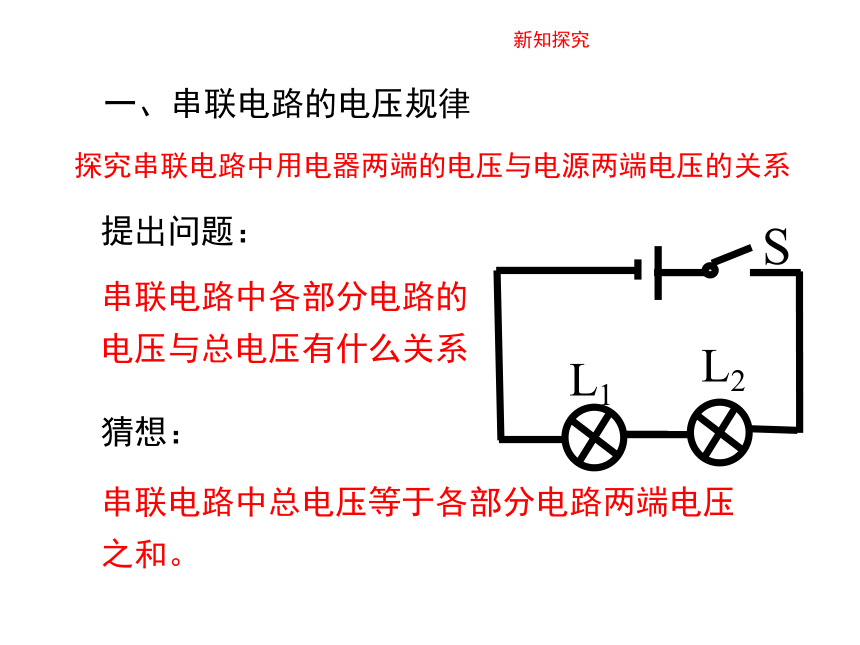

课件25张PPT。第十六章 电压 电阻第二节 串、并联电路中电压的规律复习提问1、串联电路电流有什么规律？串联电路中电流处处相等公式：I=I1=I22、并联电路电流有什么规律？并联电路中干路电流等于各支路电流之和。公式：I=I1+I2课前导入提出问题： 我们已经知道串联电路、并联电路中的电流关系，大家猜想一下电压关系如何呢？ 课前导入学习目标 通过实验理解串联电路和并联电路的电压特点学习目标SL1L2提出问题：串联电路中各部分电路的电压与总电压有什么关系猜想：串联电路中总电压等于各部分电路两端电压之和。一、串联电路的电压规律新知探究探究串联电路中用电器两端的电压与电源两端电压的关系设计实验：实验电路图（一）测L1两端电压SL1L2BA记为U1一、串联电路的电压规律新知探究（二）测L2两端电压L1L2V2ABCS记为U2一、串联电路的电压规律新知探究（三）测总电压SL1L2ABC记为U一、串联电路的电压规律新知探究进行实验：如图所示，连接实物电路L1L2注意：连接电路过程中，开关要断开，连接好电路检查无误后再闭合开关。测L2电压U2一、串联电路的电压规律新知探究测L2电压U2L1L2一、串联电路的电压规律新知探究测总电压UL1L2一、串联电路的电压规律新知探究分析数据，得出结论： 串联电路中，总电压等于各部分电路两端电压之和。公式：U=U1+U2L1L2注：串联电路中，电灯不同,则电灯两端的电压不相等；电灯相同，则电灯两端的电压相等。一、串联电路的电压规律新知探究问题：各支路电压与干路电压有何关系？二、并联电路的电压规律新知探究设计实验画出电路图1、测L1电压U1记入表格中二、并联电路的电压规律新知探究探究并联电路中用电器两端的电压与电源两端电压的关系2、测L2电压U2记入表格中二、并联电路的电压规律新知探究3、测总电压U3记入表格中二、并联电路的电压规律新知探究新知探究进行实验：连接电路测L1电压L1L2二、并联电路的电压规律新知探究L1L2连接电路测L2电压二、并联电路的电压规律新知探究L1L2连接电路测总电压二、并联电路的电压规律分析表格数据，得出结论： 并联电路中，各支路两端电压相等，都等于并联总电压（电源电压）。公式：U=U1=U2注：并联电路中，不管什么电灯，电灯两端的电压一定相等。二、并联电路的电压规律新知探究在上面的实验中，实验的误差存在于哪些方面？思考1、读数有误差 　　　　　　　　　　　　　　　　　2、电压表本身存在误差。
3、测量时电路的状态不一样(例如接触的好坏不一样)新知探究本课小结通过本节课，你学到了什么？本课小结一、串联电路中的电压关系：二、并联电路中的电压关系：串联电路总电压等于各个用电器两端电压之和：
U= U1+ U2并联电路各用电器两端电压相等：
U1=U21、20只完全相同的小彩灯串联接入家庭电路两端，流过第一只小彩灯的电流为200mA，则每只小彩灯两端的电压为____，流过最后一只只小彩灯的电流为_________。11V200mA随堂练习随堂练习2、如下图所示，电压表示数为9V，灯L1两端电压为3V则电源总电压为_____。CA、6VB、9VC、12VD、3V随堂练习3、如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？1212==-14V-8V=6V解：答：电压表V2的示数是6V。随堂练习
