粤沪版九年级物理上册第十三章 探究简单电路 单元检测题（含答案）

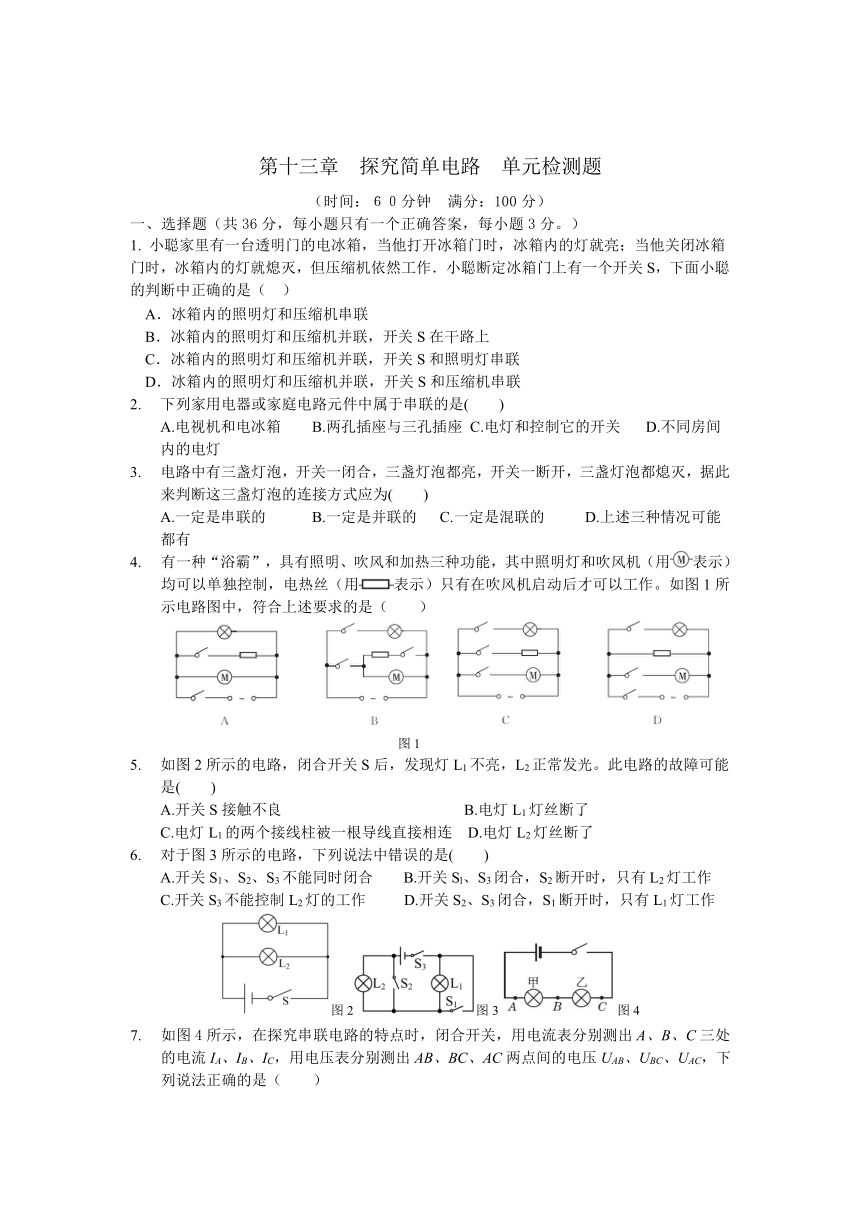

第十三章
探究简单电路
单元检测题
（时间：６０分钟
满分：100分）
一、选择题（共36分，每小题只有一个正确答案，每小题3分。）
1.
小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（
）
A．冰箱内的照明灯和压缩机串联
　B．冰箱内的照明灯和压缩机并联，开关S在干路上
　C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联
　D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联
2.
下列家用电器或家庭电路元件中属于串联的是(
)
A.电视机和电冰箱
B.两孔插座与三孔插座
C.电灯和控制它的开关
D.不同房间内的电灯
3.
电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为(
)
A.一定是串联的
B.一定是并联的
C.一定是混联的
D.上述三种情况可能都有
4.
有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。如图1所示电路图中，符合上述要求的是（
）
图1
5.
如图2所示的电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是(
)
A.开关S接触不良
B.电灯L1灯丝断了
C.电灯L1的两个接线柱被一根导线直接相连
D.电灯L2灯丝断了
6.
对于图3所示的电路，下列说法中错误的是(
)
A.开关S1、S2、S3不能同时闭合
B.开关Sl、S3闭合，S2断开时，只有L2灯工作
C.开关S3不能控制L2灯的工作
D.开关S2、S3闭合，S1断开时，只有L1灯工作
图2图3图4
7.
如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC，下列说法正确的是（
）
A.IA＞IB＞IC
B.IA＜IB＜IC[
C.UAB＝UBC＝UAC
D.UAC＝UAB＋UBC
8.

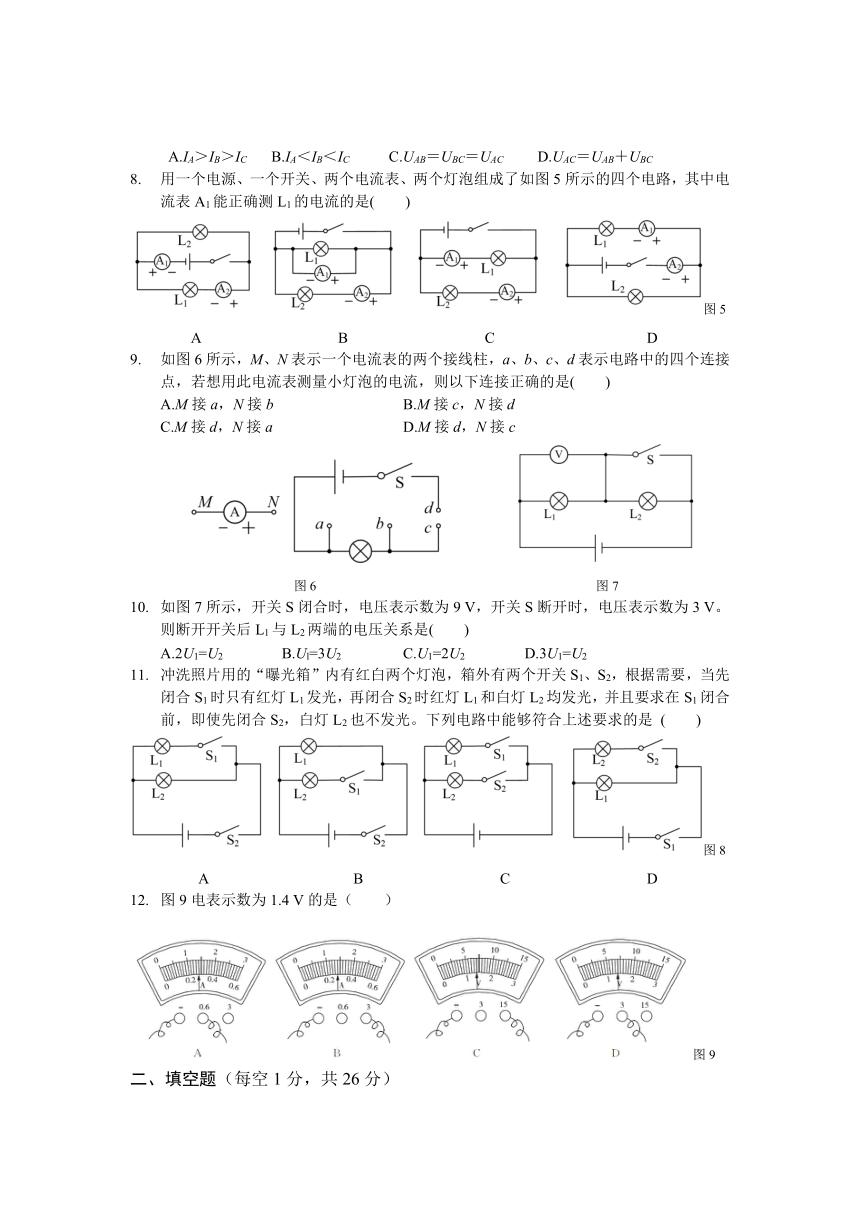

用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A1能正确测L1的电流的是(
)
图5
A
B
C
D
9.
如图6所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是(
)
A.M接a，N接b
B.M接c，N接d
C.M接d，N接a
D.M接d，N接c
图6
图7
10.
如图7所示，开关S闭合时，电压表示数为9 V，开关S断开时，电压表示数为3 V。则断开开关后L1与L2两端的电压关系是(
)
A.2U1=U2
B.Ul=3U2
C.U1=2U2
D.3U1=U2
11.
冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2，根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光，并且要求在S1闭合前，即使先闭合S2，白灯L2也不发光。下列电路中能够符合上述要求的是
(
)
图8
A
B
C
D
12.
图9电表示数为1.4
V的是（
）
图9
二、填空题（每空1分，共26分）
13.

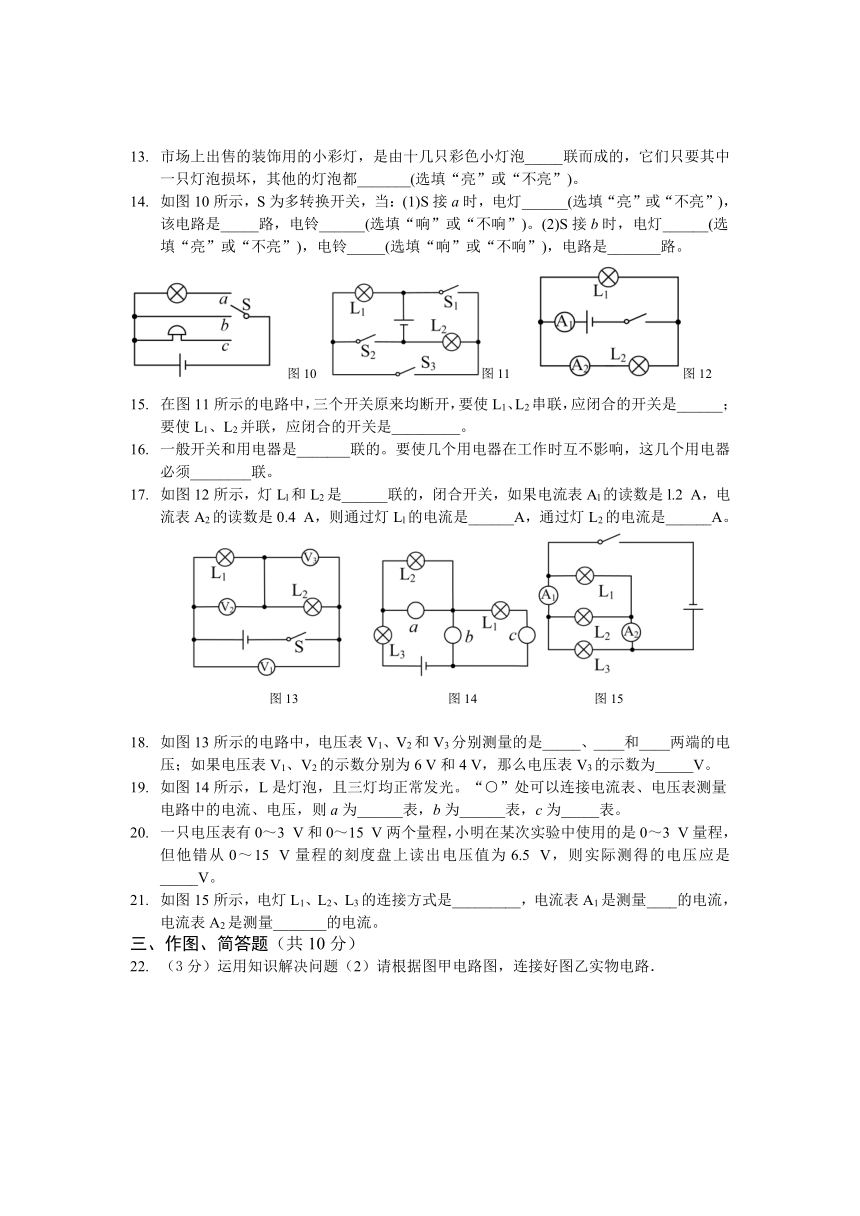

市场上出售的装饰用的小彩灯，是由十几只彩色小灯泡_____联而成的，它们只要其中一只灯泡损坏，其他的灯泡都_______(选填“亮”或“不亮”)。
14.
如图10所示，S为多转换开关，当：(1)S接a时，电灯______(选填“亮”或“不亮”)，该电路是_____路，电铃______(选填“响”或“不响”)。(2)S接b时，电灯______(选填“亮”或“不亮”)，电铃_____(选填“响”或“不响”)，电路是_______路。
图10
图11
图12
15.
在图11所示的电路中，三个开关原来均断开，要使L1、L2串联，应闭合的开关是______；要使L1、L2并联，应闭合的开关是_________。
16.
一般开关和用电器是_______联的。要使几个用电器在工作时互不影响，这几个用电器必须________联。
17.
如图12所示，灯Ll和L2是______联的，闭合开关，如果电流表Al的读数是l.2 A，电流表A2的读数是0.4 A，则通过灯Ll的电流是______A，通过灯L2的电流是______A。
图13
图14
图15
18.
如图13所示的电路中，电压表V1、V2和V3分别测量的是_____、____和____两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V。
19.
如图14所示，L是灯泡，且三灯均正常发光。“○”处可以连接电流表、电压表测量电路中的电流、电压，则a为______表，b为______表，c为_____表。
20.
一只电压表有0～3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是_____V。
21.
如图15所示，电灯L1、L2、L3的连接方式是_________，电流表A1是测量____的电流，电流表A2是测量_______的电流。
三、作图、简答题（共10分）
22.
（3分）运用知识解决问题（2）请根据图甲电路图，连接好图乙实物电路．
图16
图17
23.
（3分）请在图17乙的方框里画出图17甲所对应的电路图。（小风扇可以看成电动机，符号为，电铃的符号为）
24.
（4分）某电视台新闻报道：“××市区某段高压供电线路发生故障，造成附近小区停电3个多小时，原因竟是婚礼礼炮喷出的彩带飘到高压线上所致，经调查这种彩带为锡箔材料……”请用物理知识分析高压线路发生故障的原因。
四、探究题（共28分）
25.
（12分）．为了验证并联电路的电流特点，小薇设计了如图所示的电路实验。
（1）在连接电路时，开关应处于_________状态。
（2）小薇先将电流表接在L1所在的支路上,闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____________。
（3）排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2=_______A,I=________A。根据测量结果,在误差允许范围内你认为并联电路中干路电流和各路电流的关系是:_______________。（写出关系式即可）
（4）为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：_______________。
26．（16分）一实验小组用如图所示的器材探究“串联电路的电压关系”。用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2，其中L1电阻值已知，L2电阻值未知。
（1）（4分）请用笑画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。
（2）（3分）为了保证电路的安全，连接器材时，开关应＿＿＿＿。
（3）（3分）小明用电压表测量L1两端电压时，直接选用0-3V的量程，小悦说这样不行，规范的操作方法应该是＿＿＿＿＿＿＿＿＿＿＿＿。
（4）（3分）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是＿＿＿＿＿＿＿＿＿＿＿＿。
（5）（3分）他们排除故障后继续实验，得出一组实验数据如下表。为了得出串联电路电压关系的普遍规律，他们还应＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
L1两端电压（V）
L2两端电压（V）
电路两端总电压（V）
1.5
2.8
4.3
粤沪版九年级物理上册第十三章
探究简单电路
单元检测题答案
1.
C
2.
C
3.
D
4.
B
5.
B
6.
C
7.
D
8.
C
9.
D
10.
A
11.
D
12.
D
13.
串
不亮
14.
(1)亮
通
不响
(2)不亮
不响
短
15.
S3
S1、S2
16.
串
并
17.
并
0.8
0.4
18.
电源
L1
L2
2
19.
电压
电压
电流
20.
1.3
21.
并联
L2、L3
L1、L2
22.
如图21所示。
23.
如图22所示。
图21
图22
24.
锡箔是导体，搭在高压线上造成短路而引发事故。
25.
答案：（1）断开
（2）L1或电流表开路
（3）0.52
1
I=I1+I2
（4）用改变电源电压继续实验的方法进行验证。（其他合理答案均可，如“换上一个与前规格不同的灯泡再做几次，然后进行综合分析”）
26.
答案：（1）如下图所示
（2）断开
（3）先用大量程试触，如果电压小于3V则改用小量程
（4）L2短路
（5）换用不同规格的灯泡多测几组数据
S
I
I2
I1
L2
L1
A
0
0.2
A
0
1
2
3
3
0.6
－
0.4
0.6
0
0.2
A
0
1
2
3
3
0.6
－
0.4
0.6
甲　　　　　　　　　　乙　　　　　　　　　　　丙
0
0.2
A
0
1
2
3
3
0.6
－
0.4
0.6
S
L1
L2
S
L1
L2
