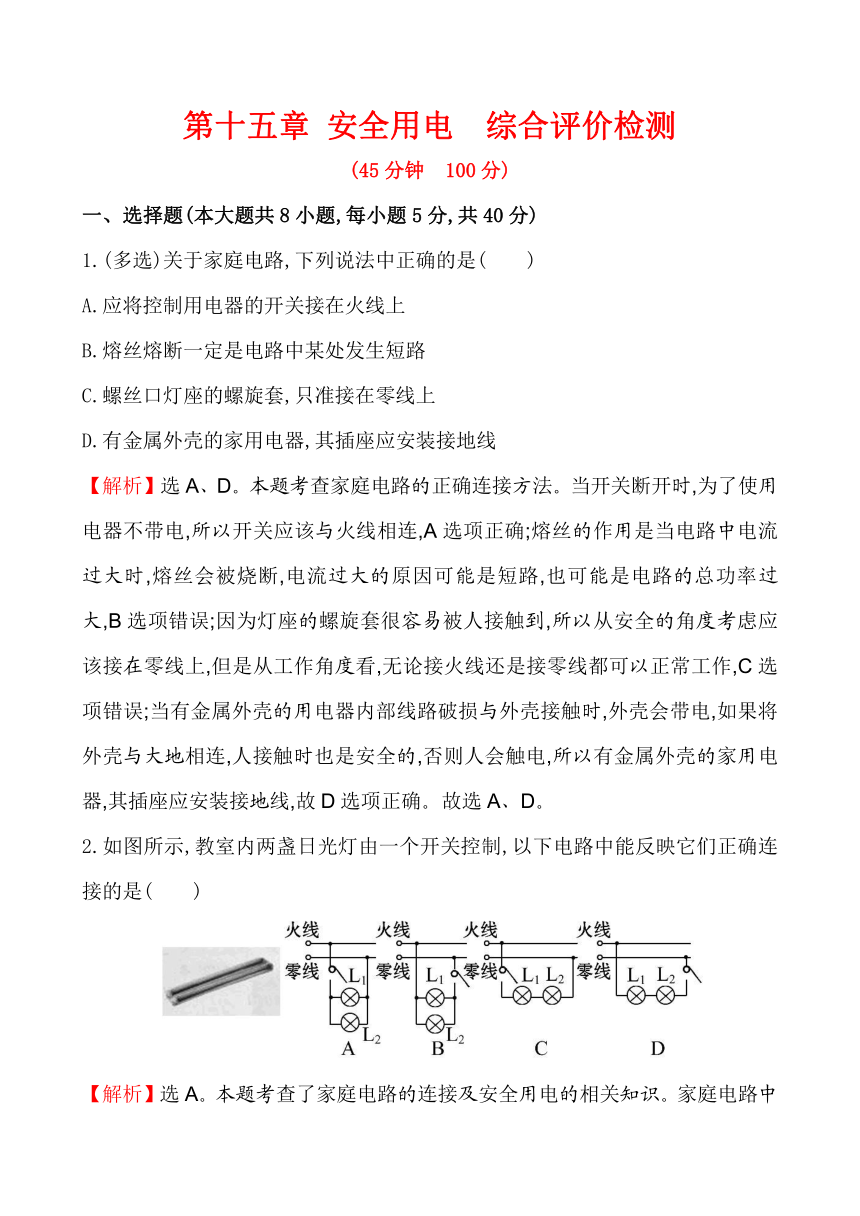

鲁教版物理 九年级上第十五章 安全用电 综合评价检测 （解析版）

第十五章
安全用电
综合评价检测
(45分钟　100分)
一、选择题(本大题共8小题,每小题5分,共40分)
1.(多选)关于家庭电路,下列说法中正确的是(　　)
A.应将控制用电器的开关接在火线上
B.熔丝熔断一定是电路中某处发生短路
C.螺丝口灯座的螺旋套,只准接在零线上
D.有金属外壳的家用电器,其插座应安装接地线
【解析】选A、D。本题考查家庭电路的正确连接方法。当开关断开时,为了使用电器不带电,所以开关应该与火线相连,A选项正确;熔丝的作用是当电路中电流过大时,熔丝会被烧断,电流过大的原因可能是短路,也可能是电路的总功率过大,B选项错误;因为灯座的螺旋套很容易被人接触到,所以从安全的角度考虑应该接在零线上,但是从工作角度看,无论接火线还是接零线都可以正常工作,C选项错误;当有金属外壳的用电器内部线路破损与外壳接触时,外壳会带电,如果将外壳与大地相连,人接触时也是安全的,否则人会触电,所以有金属外壳的家用电器,其插座应安装接地线,故D选项正确。故选A、D。
2.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是(　　)
【解析】选A。本题考查了家庭电路的连接及安全用电的相关知识。家庭电路中的各个用电器是并联的,为了安全用电,开关应控制火线,开关能同时控制着两盏灯,所以开关在干路中。

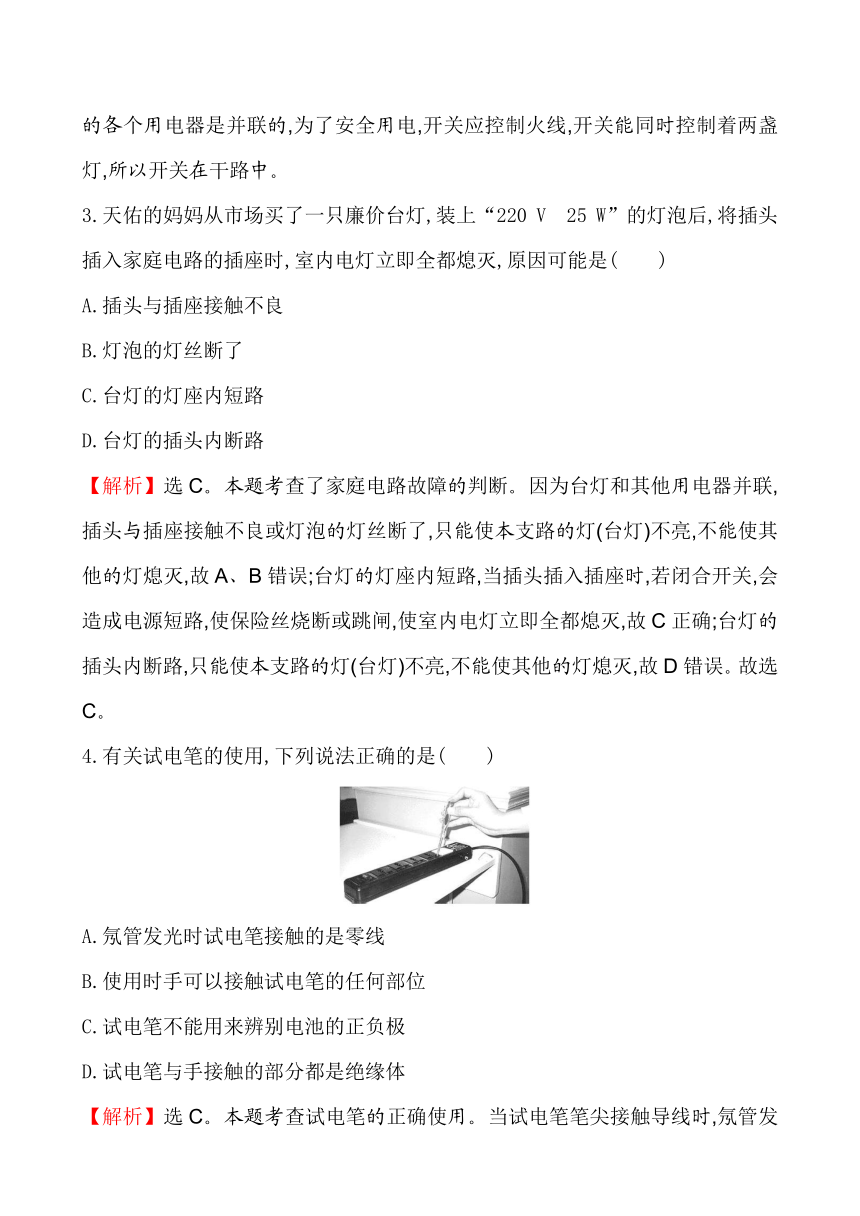

3.天佑的妈妈从市场买了一只廉价台灯,装上“220
V　25
W”的灯泡后,将插头插入家庭电路的插座时,室内电灯立即全都熄灭,原因可能是(　　)
A.插头与插座接触不良
B.灯泡的灯丝断了
C.台灯的灯座内短路
D.台灯的插头内断路
【解析】选C。本题考查了家庭电路故障的判断。因为台灯和其他用电器并联,插头与插座接触不良或灯泡的灯丝断了,只能使本支路的灯(台灯)不亮,不能使其他的灯熄灭,故A、B错误;台灯的灯座内短路,当插头插入插座时,若闭合开关,会造成电源短路,使保险丝烧断或跳闸,使室内电灯立即全都熄灭,故C正确;台灯的插头内断路,只能使本支路的灯(台灯)不亮,不能使其他的灯熄灭,故D错误。故选C。
4.有关试电笔的使用,下列说法正确的是(　　)
A.氖管发光时试电笔接触的是零线
B.使用时手可以接触试电笔的任何部位
C.试电笔不能用来辨别电池的正负极
D.试电笔与手接触的部分都是绝缘体
【解析】选C。本题考查试电笔的正确使用。当试电笔笔尖接触导线时,氖管发光的是火线,氖管不发光的是零线,故A说法错误;使用试电笔时,笔尖接触要检测的导线,因此手不能接触笔尖,故B说法错误;试电笔是用来鉴别火线与零线的,试电笔不能辨别电池的正负极,故C说法正确;使用试电笔时,笔尖接触要检测的导线,手接触金属笔卡,故金属笔卡必须是绝缘体,不导电,故D说法错误。故选C。

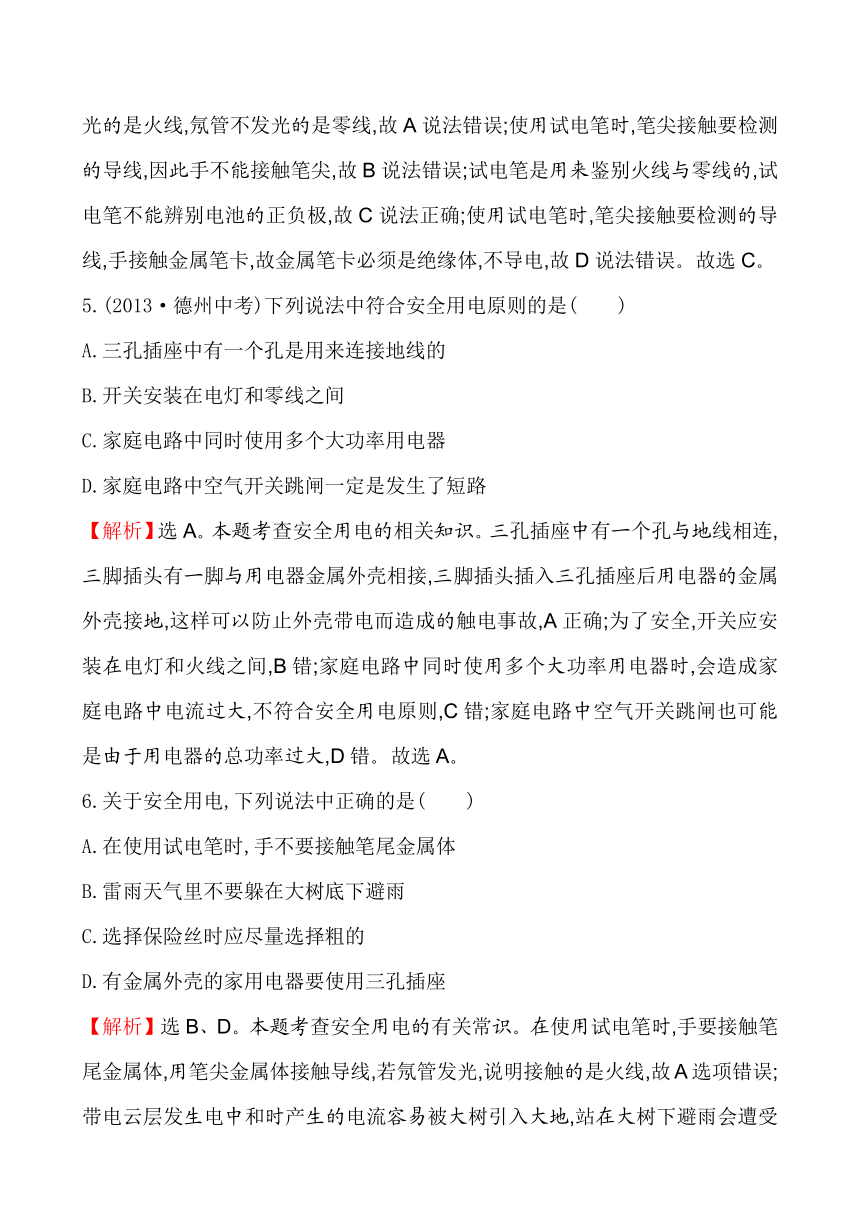

5.(2013·德州中考)下列说法中符合安全用电原则的是(　　)
A.三孔插座中有一个孔是用来连接地线的
B.开关安装在电灯和零线之间
C.家庭电路中同时使用多个大功率用电器
D.家庭电路中空气开关跳闸一定是发生了短路
【解析】选A。本题考查安全用电的相关知识。三孔插座中有一个孔与地线相连,三脚插头有一脚与用电器金属外壳相接,三脚插头插入三孔插座后用电器的金属外壳接地,这样可以防止外壳带电而造成的触电事故,A正确;为了安全,开关应安装在电灯和火线之间,B错;家庭电路中同时使用多个大功率用电器时,会造成家庭电路中电流过大,不符合安全用电原则,C错;家庭电路中空气开关跳闸也可能是由于用电器的总功率过大,D错。故选A。
6.关于安全用电,下列说法中正确的是(　　)
A.在使用试电笔时,手不要接触笔尾金属体
B.雷雨天气里不要躲在大树底下避雨
C.选择保险丝时应尽量选择粗的
D.有金属外壳的家用电器要使用三孔插座
【解析】选B、D。本题考查安全用电的有关常识。在使用试电笔时,手要接触笔尾金属体,用笔尖金属体接触导线,若氖管发光,说明接触的是火线,故A选项错误;带电云层发生电中和时产生的电流容易被大树引入大地,站在大树下避雨会遭受雷击,所以发生雷电时,不要在树下避雨,故B选项正确;粗细不同的保险丝的额定电流不同,应根据电路中的最大电流选择额定电流合适的保险丝,而不是越粗越保险,故C选项错误;带有金属外壳的用电器必须使用三脚插头,当三脚插头插入三孔插座时能将金属外壳接地,有效避免触电事故的发生,故D选项正确。

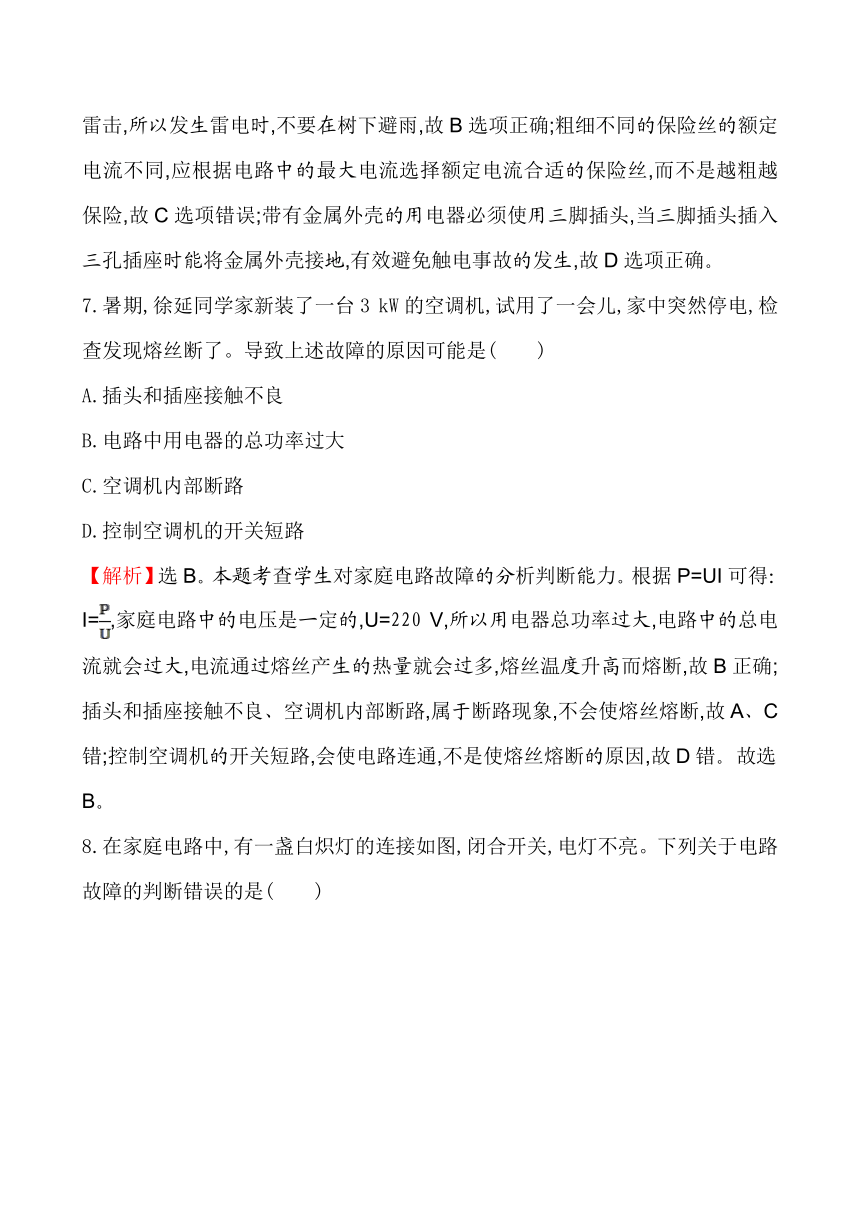

7.暑期,徐延同学家新装了一台3
kW的空调机,试用了一会儿,家中突然停电,检查发现熔丝断了。导致上述故障的原因可能是(　　)
A.插头和插座接触不良
B.电路中用电器的总功率过大
C.空调机内部断路
D.控制空调机的开关短路
【解析】选B。本题考查学生对家庭电路故障的分析判断能力。根据P=UI可得：I=,家庭电路中的电压是一定的,U=220
V,所以用电器总功率过大,电路中的总电流就会过大,电流通过熔丝产生的热量就会过多,熔丝温度升高而熔断,故B正确;插头和插座接触不良、空调机内部断路,属于断路现象,不会使熔丝熔断,故A、C错;控制空调机的开关短路,会使电路连通,不是使熔丝熔断的原因,故D错。故选B。

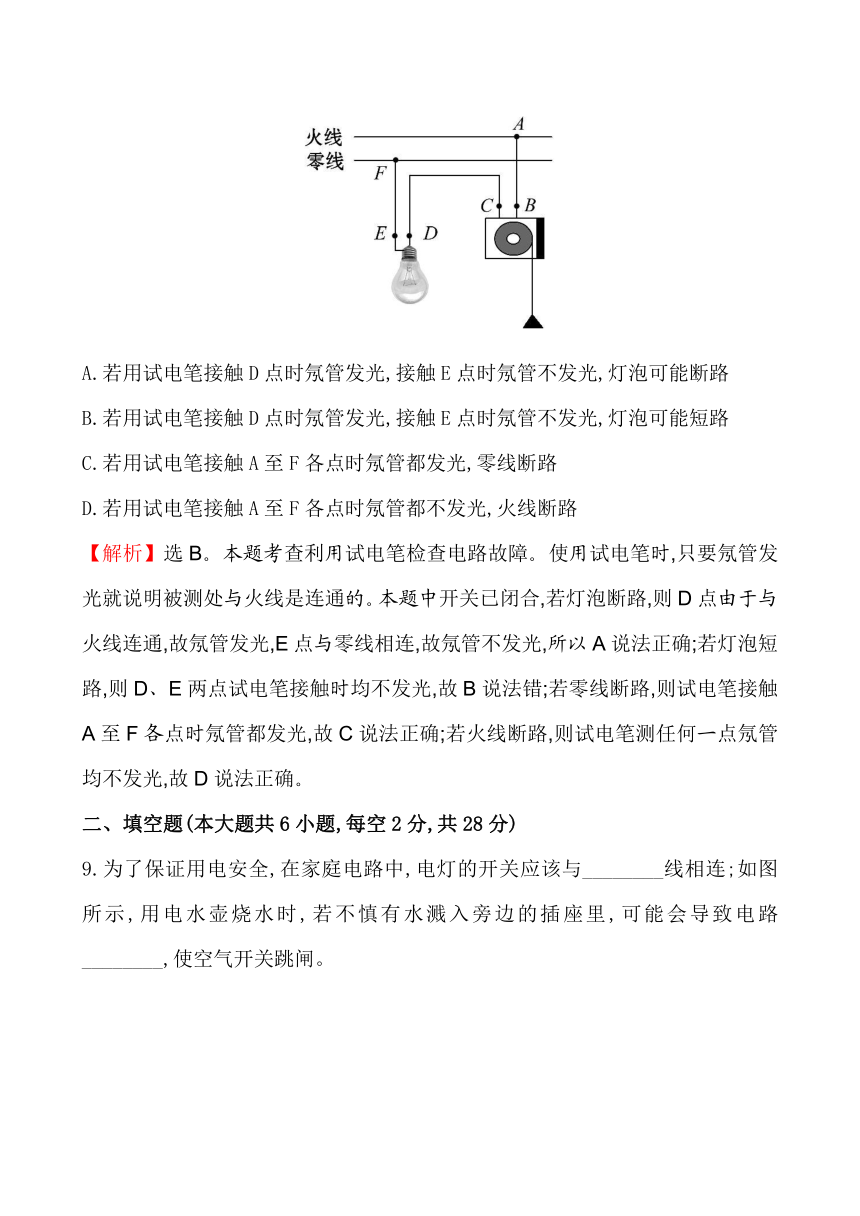

8.在家庭电路中,有一盏白炽灯的连接如图,闭合开关,电灯不亮。下列关于电路故障的判断错误的是(　　)
A.若用试电笔接触D点时氖管发光,接触E点时氖管不发光,灯泡可能断路
B.若用试电笔接触D点时氖管发光,接触E点时氖管不发光,灯泡可能短路
C.若用试电笔接触A至F各点时氖管都发光,零线断路
D.若用试电笔接触A至F各点时氖管都不发光,火线断路
【解析】选B。本题考查利用试电笔检查电路故障。使用试电笔时,只要氖管发光就说明被测处与火线是连通的。本题中开关已闭合,若灯泡断路,则D点由于与火线连通,故氖管发光,E点与零线相连,故氖管不发光,所以A说法正确;若灯泡短路,则D、E两点试电笔接触时均不发光,故B说法错;若零线断路,则试电笔接触A至F各点时氖管都发光,故C说法正确;若火线断路,则试电笔测任何一点氖管均不发光,故D说法正确。
二、填空题(本大题共6小题,每空2分,共28分)
9.为了保证用电安全,在家庭电路中,电灯的开关应该与________线相连;如图所示,用电水壶烧水时,若不慎有水溅入旁边的插座里,可能会导致电路________,使空气开关跳闸。
【解析】本题考查生活用电常识。在家庭电路中,开关在电灯与火线之间;当有水溅入插座中,会导致电路短路,使电路中的电流过大,引起空气开关跳闸。
答案：火　短路
10.图为小娟家洗手间的部分电路,白炽灯L上标有“220
V　40
W”字样,L正常工作时电阻为________。该电路存在的安全隐患是______________________。
【解析】本题考查电路安全分析。由P=得,R===1
210Ω;开关串接在零线与用电器之间,当开关断开时,灯泡依然与火线相通,在维修或更换灯泡时不安全,容易发生触电事故。
答案：1
210Ω　在维修或更换灯泡时不安全,容易发生触电事故
11.在家庭电路中电灯、插座、电视机的连接方式是______________(选填“串联”或“并联”)。用电器越多电路中的总电流__________(选填“越大”或“越小”),为了避免导线过热而烧坏,在电路中要__________(选填“串联”或“并联”)熔丝,实际线路中发生接触不良也是很危险的,应尽量避免,如图所示是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向),其中不容易造成接触不良的是__________(选填“甲”或“乙”)。
【解析】本题考查家庭电路及安全用电。家庭电路中各个用电器是并联的,一方面可以保证独立相互不影响的工作,另一方面可以保证实际电压等于额定电压220
V;由P=UI可知,在U不变时,P越大,I越大;熔丝起保护电路的作用,当电流过大时,自身发热、熔断而保护电路,串联在电路中;甲图中螺钉拧紧的方向与导线的绕向一致(都是顺时针方向),螺钉拧紧,接触性好,乙图中由于绕向与螺钉拧紧方向不一致,在拧螺钉时易将绕线带出,接触不良。
答案：并联　越大　串联　甲
12.家庭电路触电事故都是人体直接或间接接触________线造成的。带有金属外壳的家用电器都要使用三孔插座,这样做的目的是让金属外壳与________相连。
【解析】本题考查安全用电及家庭电路的知识。家庭电路的触电事故都是人直接或间接接触火线造成的;为了用电安全,要使用三孔插座并且把有金属外壳的家用电器的外壳与大地相连,当金属外壳带电时,可将电流导入大地,防止触电。
答案：火　大地
13.小明在上网时,收集到了以下几幅图片,如图所示,其中你认为符合安全用电原则的图片是____________;在你认为不符合安全用电的图片中,任选一幅说明它的危害性：_____________________________。
【解析】本题考查了安全用电的常识。A图中,小同学在电线上取风筝,这是比较危险的,很容易触电,不符合安全用电原则;B图中,用湿手触摸开关,水是导体,很容易触电,不符合安全用电原则;C图中,在电线上晾湿衣服,水是导体,很容易造成触电事故,不符合安全用电原则;D图中,发现有人触电后,用干燥的绝缘木棒将电线挑开,符合安全用电的原则。
答案：D　图B中会造成触电事故
14.如图所示为宾馆内电热水壶所连导线端头的三脚插头,其中脚__________(选填“A”“B”或“C”)与电热水壶的金属外壳相连。电热水壶正常工作时,该脚与电热水壶的金属外壳相连,其目的是________________。
【解析】本题考查三孔插座和三脚插头的作用。因三孔插座的孔A接地线,孔B接火线,孔C接零线。三脚插头的A号脚与用电器外壳相连,当三脚插头插入三孔插座时,三脚插头的A号脚与三孔插座的A号相连,即：使金属外壳与大地相连通,这样若金属外壳的用电器外壳万一带电,电流会通过地线导入大地,防止触电事故的发生。
答案：A　防止外壳带电使人体发生触电事故
三、作图题(5分)
15.如图所示是家庭电路中带有控制开关的三孔插座,请在图中,用笔画线将控制开关和三孔插座正确地连接在家庭电路中。
【解析】本题考查了家庭电路中开关以及三孔插座的接法。为了安全,开关接在火线上,三孔插座中上孔接地线,左孔接零线,右孔接火线。
答案：如图所示
四、简答题(6分)
16.暑期持续的高温天气,居民家里的空调、电扇都闲不住,大量的用电器同时使用往往会引起空气开关“跳闸”,请你解释原因并说出一条安全用电的注意事项。
【解析】本题考查安全用电的知识。空气开关跳闸的原因：根据P=UI可得I=,由此可知,在电压一定时,大量的用电器同时使用会使电路的总功率过大,干路总电流过大,引起空气开关“跳闸”;安全用电的注意事项：不同时使用大功率的用电器、不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等。
答案：根据P=UI可得I=,由此可知,在电压一定时,大量的用电器同时使用会使电路的总功率过大,干路总电流过大,引起空气开关“跳闸”。不同时使用大功率的用电器(不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等)。
五、实验探究题(9分)
17.学习安全用电时,小明想探究不能用铁丝代替保险丝的原因。
(1)他把铁丝和保险丝同时放到酒精灯火焰上,保险丝熔断而铁丝未断,这说明铁丝的熔点________。
(2)他在两个相同的烧瓶内装上初温相等的煤油,并将长度、横截面积相同的铁丝和保险丝分别放入两个烧瓶内,串联接入电路(图是电路一部分)。他想通过温度计示数的变化来判断两金属丝放热的多少,请你观察图中实验装置并指出他设计中存在的问题：____________。
(3)解决问题后,通电一段时间发现乙烧瓶内煤油温度升高得多,进一步分析得出,长度和横截面积相同时,铁丝的电阻比保险丝的电阻____________。
【解析】本题综合考查保险丝的特点的实验探究。
(1)把铁丝和保险丝同时放在酒精灯的火焰上,保险丝熔断说明保险丝的温度达到其熔点而熔化,铁丝未熔断说明温度没达到铁丝的熔点,所以说铁丝的熔点高。
(2)要进行实验探究,通过温度计示数的变化来判断比较两金属丝放热的多少,应该控制变量,即控制两烧瓶中煤油的初温和质量都相同,而题中煤油的初温相同,可以明显看出两烧瓶中煤油的质量不相等。
(3)电流所做的功,即电流通过金属丝产生的热量,可以用公式Q=W=UIt=I2Rt计算得出;由题意可知：铁丝和保险丝串联接入电路,通过两金属丝的电流相同,又因为在同一电路中,所以工作时间也相同;又由题干知过一段时间乙烧瓶内煤油温度升高得多,乙烧瓶中的金属丝是保险丝,由公式Q=W=UIt=I2Rt可判断出,铁丝的电阻比保险丝的电阻小。
答案：(1)高　(2)两烧瓶中煤油的质量不相等
(3)小
六、计算题(12分)
18.如图所示是供电设备向居民楼用户输电的示意图,为保证居民楼内的用户所有用电器都能正常工作,居民楼的输入导线间的电压必须保证为220
V。某居民楼内消耗的用电器功率如表所示。
电器名称
总功率/kW
照明电器
4
厨房电器
13
空调
18
其他电器
9
问：(1)该居民楼所有用电器的总功率为多少
(2)当所有的用电器均正常工作时,通过输电线的电流为多少
【解析】本题考查电功率的计算,以及总功率的计算。
(1)该居民楼所有用电器的总功率就等于各用电器功率之和。即P总=(4+13+18+9)kW=44
kW。
(2)通过输电线的电流为I==A=200
A。
答案：(1)44
kW　(2)200
A
