11.4电流的测量 课时作业（解析版）

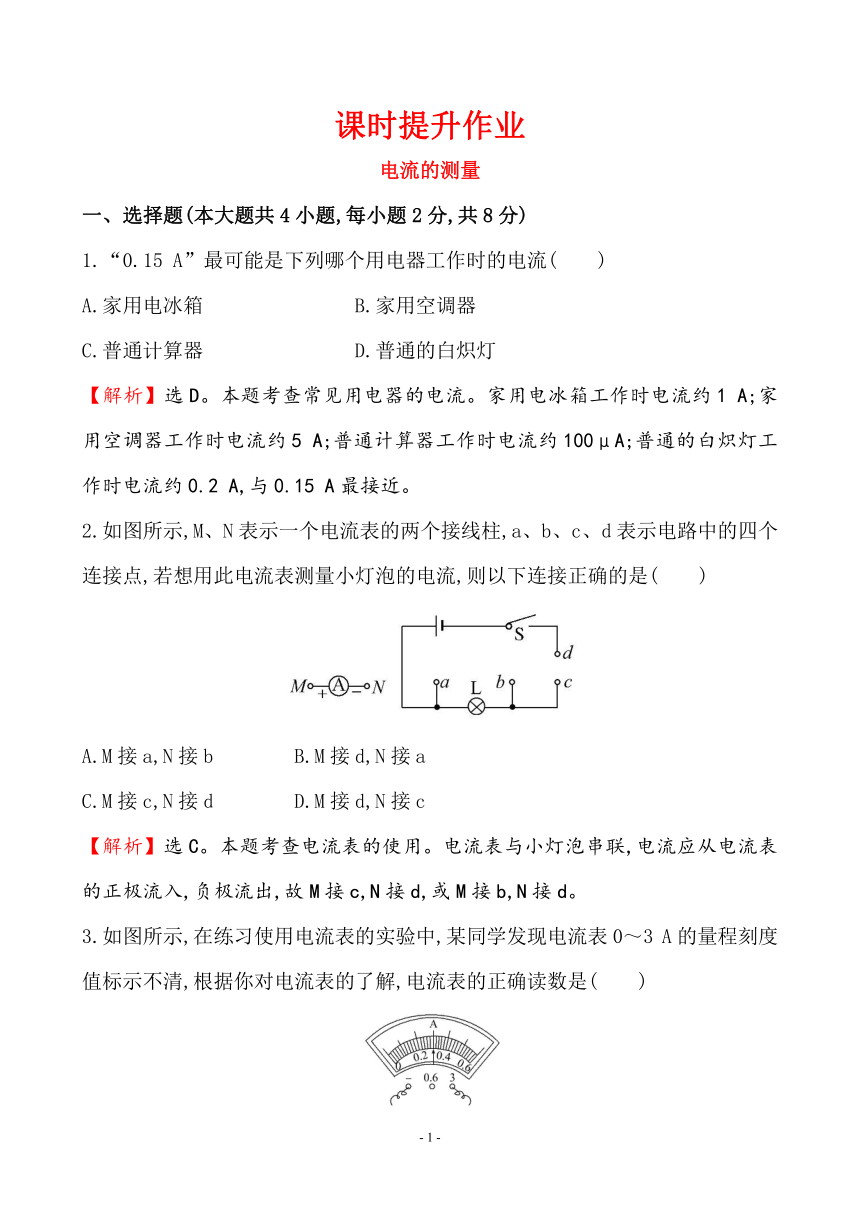

课时提升作业
电流的测量
一、选择题(本大题共4小题,每小题2分,共8分)
1.“0.15
A”最可能是下列哪个用电器工作时的电流(　　)
A.家用电冰箱
B.家用空调器
C.普通计算器
D.普通的白炽灯
【解析】选D。本题考查常见用电器的电流。家用电冰箱工作时电流约1
A;家用空调器工作时电流约5
A;普通计算器工作时电流约100μA;普通的白炽灯工作时电流约0.2
A,与0.15
A最接近。
2.如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是(　　)
A.M接a,N接b
B.M接d,N接a
C.M接c,N接d
D.M接d,N接c
【解析】选C。本题考查电流表的使用。电流表与小灯泡串联,电流应从电流表的正极流入,负极流出,故M接c,N接d,或M接b,N接d。
3.如图所示,在练习使用电流表的实验中,某同学发现电流表0～3
A的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是(　　)
A.0.3
A
B.0.32
A
C.1.5
A
D.1.6
A
【解析】选C。本题考查电流表的读数方法。需要注意的是,其大量程为其小量程的5倍,所以在本题中通过0～0.6
A量程可以读出示数为0.3
A,所以在0～
3
A量程的读数为0.3
A×5=1.5
A。
4如图所示,粗心的小强把电流表接在了L1的两端。此时如果闭合开关,一定会发生(　　)
A.电源短路
B.电流表损坏
C.L1不亮
D.L2的灯丝烧断
【解析】选C。本题考查电路故障的分析。题图所示电流表并联在电灯L1两端,将电灯L1短接,故L1不会发光;电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。故选C。
【方法归纳】电流表的特殊使用
(1)电流表可用来检测电路故障,把电流表与被检验部分并联,若电流表有示数,则该部分电路断路,若无示数,则该部分被短接。
(2)电流表可用来判定电源的正、负极,把电流表的最大量程与电源串联,试触,观察指针的偏转方向,若指针向右偏,则与电流表正接线柱相连的电源那端为正极,反之为负极。
二、填空题(本大题共3小题,每空2分,共14分)

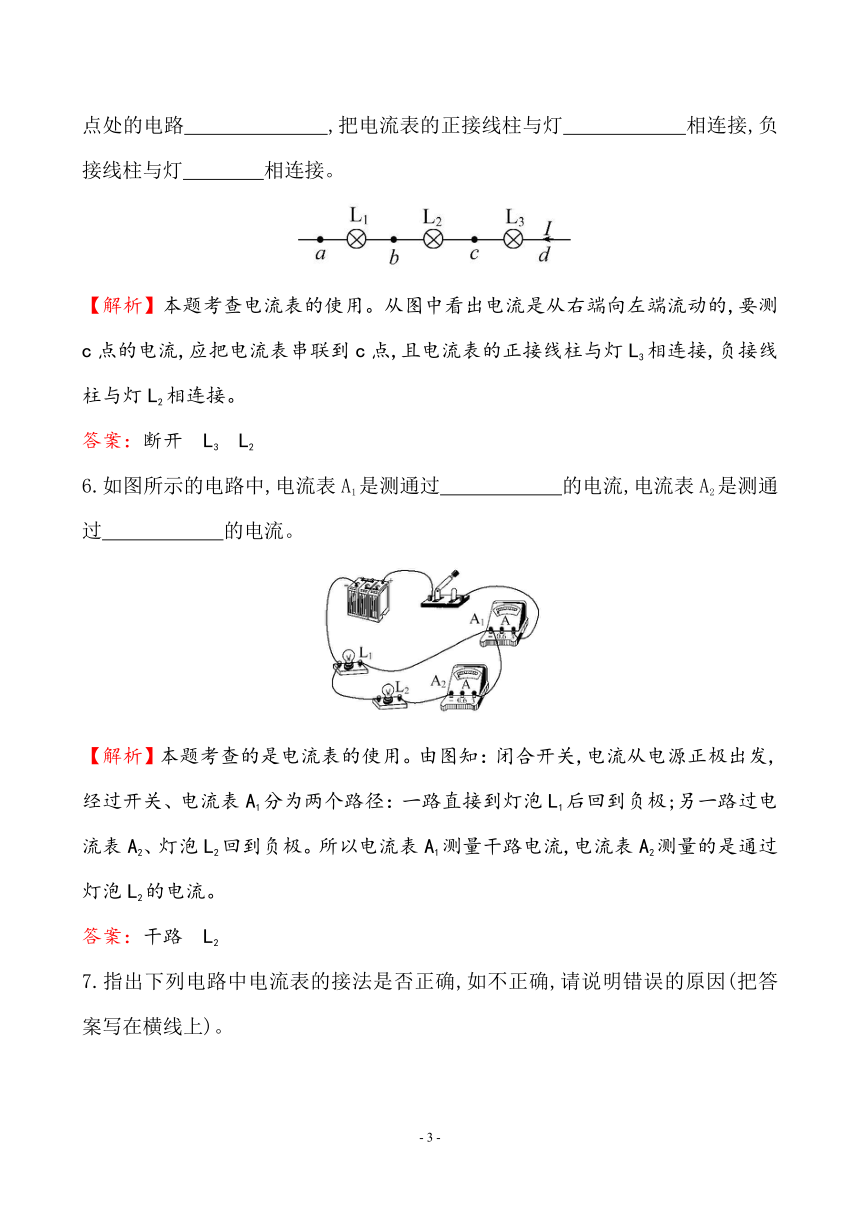

5.如图为三只灯泡串联的电路,若用一只电流表测量流过c点的电流,则应将c点处的电路　　　　　　　,把电流表的正接线柱与灯　　　　　　相连接,负接线柱与灯　　　　相连接。
【解析】本题考查电流表的使用。从图中看出电流是从右端向左端流动的,要测c点的电流,应把电流表串联到c点,且电流表的正接线柱与灯L3相连接,负接线柱与灯L2相连接。
答案：断开　L3　L2
6.如图所示的电路中,电流表A1是测通过　　　　　　的电流,电流表A2是测通过　　　　　　的电流。
【解析】本题考查的是电流表的使用。由图知：闭合开关,电流从电源正极出发,经过开关、电流表A1分为两个路径：一路直接到灯泡L1后回到负极;另一路过电流表A2、灯泡L2回到负极。所以电流表A1测量干路电流,电流表A2测量的是通过灯泡L2的电流。
答案：干路　L2
7.指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)。
(1)如图甲所示的电路。
答：　　　　　　　　　　　　　　　　　　　
　。
(2)如图乙所示的电路。
答：　　　　　　　　　　　　　　　　　　　
　。
【解析】本题考查电流表连接正误的判定。甲图中,电流是从电流表负接线柱流入,从正接线柱流出的,所以电流表正负接线柱接反了;乙图中,电流表与小灯泡并联连接,电流表应该与小灯泡串联连接,所以与小灯泡并联连接是错误的。
答案：(1)错误。电流表的正、负接线柱接反了
(2)错误。电流表并联在小灯泡的两端
三、作图题(本大题共2小题,共11分)
8.(5分)根据图中的电流方向,分别在方框中填入电流表或电池使两灯都发光。
【解析】电流表应与用电器串联,故上部方框中填入电流表;由于电流方向向右,故下部方框填电池,其正极在右侧。
答案：如图所示
9.(6分)在用电流表测电流的实验中,如图是某同学连接的实物电路,其中漏掉了一根连接的导线,请用笔画线补上,补上后要求：(1)灯L1、L2都能正常发光;
(2)开关S能同时控制灯L1、L2;(3)电流表只测出通过L1的电流;(4)画出电路图。
【解析】本题考查电路连接及电路图的画法。根据要求电流表要测灯L1的电流,所以电流表与灯L1串联在一个支路上,再与灯L2并联。所以应把灯L2右端接线柱与电流表的0.6
A接线柱相连接。然后再根据要求画出电路图,可以先画支路,最后把电路连接完整。
答案：如图所示
四、实验探究题(7分)
10.在“用电流表测电流”的实验中,某同学连接的电路如图所示。
(1)闭合开关,观察到灯泡L1和L2的发光情况是
　　　　　
　。
(2)针对上述现象,该电路存在的问题是　
。
(3)请在原图上只改动一根导线,使两个电流表分别测干路和支路的电流。(要求：在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)
【解析】本题主要考查了电流表的使用以及电路故障。(1)利用电流法分析实物图可以看出,灯泡L1和电流表A2与导线并联,所以灯泡L1和电流表A2被短路,则闭合开关时,L1不发光,L2发光。
(2)由电路图可知,该电路存在的问题是L1被短路。
(3)根据一个电流表在干路,一个在支路,将L1右端的导线改接到灯L2的右侧接线柱即可。
答案：(1)L1不发光,L2发光　(2)L1被短路
(3)电路图如图所示
【培优训练】
在实验室,某同学发现一个电流表有两个量程,大量程是0～9
A,小量程模糊不清。为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针位置如图乙所示,则电流表的小量程为(　　)
A.0～0.6
A
B.0～1
A
C.0～2
A
D.0～3
A
【解析】选D。本题考查电流表的量程特点。大量程的每一个大格是3
A,每一个小格是0.3
A,示数是1.5
A,大、小量程的电流表接入的是同一电路,示数应该是相同的,乙图中指针的位置是1.5
A,所以,小量程为0～3
A。故选D。
