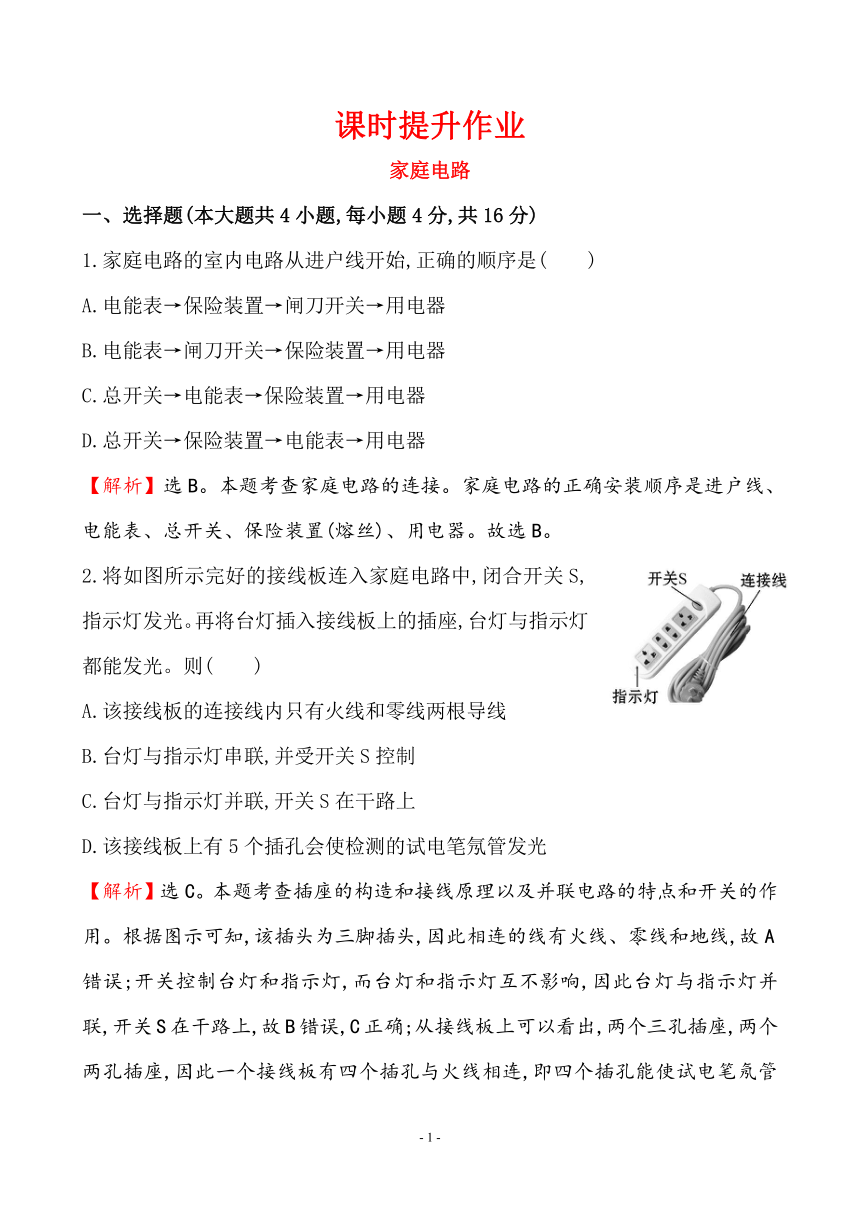

课时提升作业
家庭电路
一、选择题(本大题共4小题,每小题4分,共16分)
1.家庭电路的室内电路从进户线开始,正确的顺序是( )
A.电能表→保险装置→闸刀开关→用电器
B.电能表→闸刀开关→保险装置→用电器
C.总开关→电能表→保险装置→用电器
D.总开关→保险装置→电能表→用电器
【解析】选B。本题考查家庭电路的连接。家庭电路的正确安装顺序是进户线、电能表、总开关、保险装置(熔丝)、用电器。故选B。
2.将如图所示完好的接线板连入家庭电路中,闭合开关S,指示灯发光。再将台灯插入接线板上的插座,台灯与指示灯都能发光。则( )
A.该接线板的连接线内只有火线和零线两根导线
B.台灯与指示灯串联,并受开关S控制
C.台灯与指示灯并联,开关S在干路上
D.该接线板上有5个插孔会使检测的试电笔氖管发光
【解析】选C。本题考查插座的构造和接线原理以及并联电路的特点和开关的作用。根据图示可知,该插头为三脚插头,因此相连的线有火线、零线和地线,故A错误;开关控制台灯和指示灯,而台灯和指示灯互不影响,因此台灯与指示灯并联,开关S在干路上,故B错误,C正确;从接线板上可以看出,两个三孔插座,两个两孔插座,因此一个接线板有四个插孔与火线相连,即四个插孔能使试电笔氖管发光,故D错误。故选C。

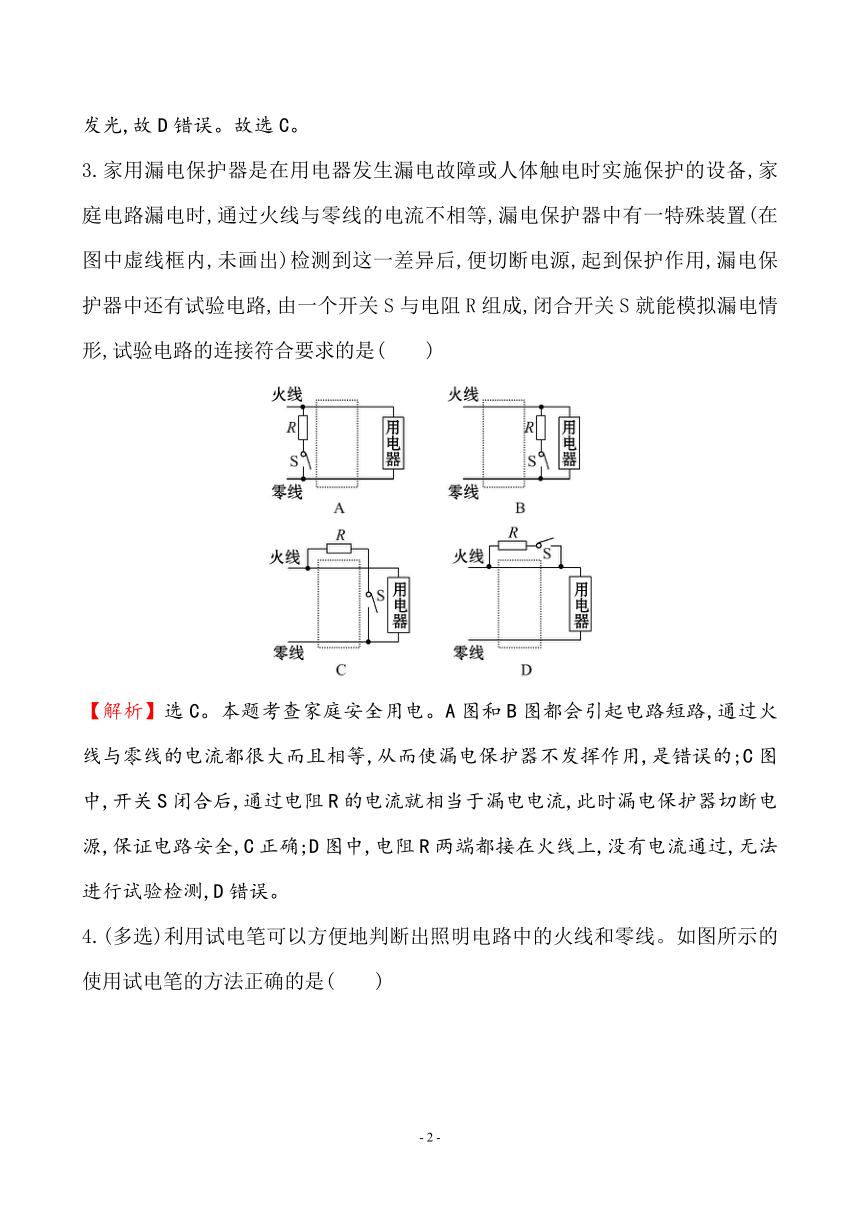

3.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一个开关S与电阻R组成,闭合开关S就能模拟漏电情形,试验电路的连接符合要求的是( )
【解析】选C。本题考查家庭安全用电。A图和B图都会引起电路短路,通过火线与零线的电流都很大而且相等,从而使漏电保护器不发挥作用,是错误的;C图中,开关S闭合后,通过电阻R的电流就相当于漏电电流,此时漏电保护器切断电源,保证电路安全,C正确;D图中,电阻R两端都接在火线上,没有电流通过,无法进行试验检测,D错误。

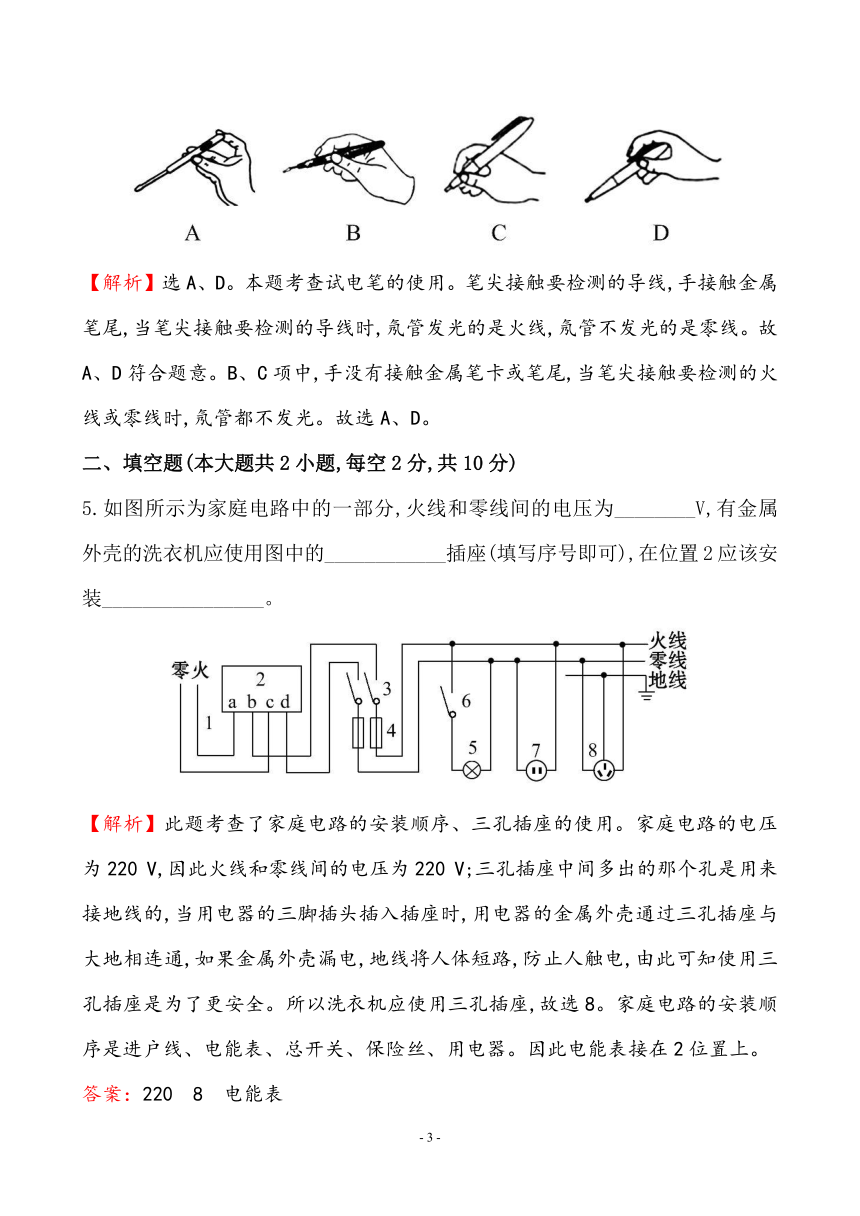

4.(多选)利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的使用试电笔的方法正确的是( )
【解析】选A、D。本题考查试电笔的使用。笔尖接触要检测的导线,手接触金属笔尾,当笔尖接触要检测的导线时,氖管发光的是火线,氖管不发光的是零线。故A、D符合题意。B、C项中,手没有接触金属笔卡或笔尾,当笔尖接触要检测的火线或零线时,氖管都不发光。故选A、D。
二、填空题(本大题共2小题,每空2分,共10分)
5.如图所示为家庭电路中的一部分,火线和零线间的电压为________V,有金属外壳的洗衣机应使用图中的____________插座(填写序号即可),在位置2应该安装________________。
【解析】此题考查了家庭电路的安装顺序、三孔插座的使用。家庭电路的电压为220
V,因此火线和零线间的电压为220
V;三孔插座中间多出的那个孔是用来接地线的,当用电器的三脚插头插入插座时,用电器的金属外壳通过三孔插座与大地相连通,如果金属外壳漏电,地线将人体短路,防止人触电,由此可知使用三孔插座是为了更安全。所以洗衣机应使用三孔插座,故选8。家庭电路的安装顺序是进户线、电能表、总开关、保险丝、用电器。因此电能表接在2位置上。
答案：220 8 电能表
6.家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联;家庭电路中的火线和零线可以用________来辨别。
【解析】本题考查的是家庭电路的相关知识。家庭电路用电器之间都是并联,开关与用电器是串联。判断火线与零线要用试电笔。
答案：并 试电笔
三、作图题(6分)
7.声控开关在静音时处于断开状态,在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯,为确保行人不管从哪端进入,电灯都能接通电源发光;请用笔画线代替导线,按要求将图中的电路连接完整。
【解析】本题考查家庭电路的连接。两个声控开关串联会相互影响,只有都闭合时灯才发光;两个声控开关并联会互不影响,可以独立控制灯的亮灭,根据“为确保行人不管从哪端进入,电灯都能接通电源发光”,两开关应并联。
答案：如图所示
四、计算题(8分)
8.如图所示是小彤家的部分电路,她关闭了家中其他用电器,将一个装满水的电热水壶的三脚插头插入插座,测得烧开一壶水的时间是5
min,消耗的电能是3×105J。已知电热水壶发热电阻丝的阻值为40Ω。
(1)导线E通过插孔与电热水壶的什么部分相连 其目的是什么
(2)此时火线与零线间的实际电压为多少
(3)接着她闭合开关S,使一只标有“220
V 100
W”的白炽灯泡L发光,此时灯泡的实际电功率为多少 (不考虑温度对电阻的影响,计算结果保留一位小数)
【解析】本题考查电功率和家庭电路的综合处理问题。
(1)具有金属外壳的用电器需接地线,目的是防止发生漏电时,金属外壳带电,人接触它有触电危险。故E应与电热水壶的金属外壳相连。
(2)发热功率P==W=1
000
W
故实际电压U==V=200
V
(3)灯丝的电阻RL==Ω=484Ω,在不考虑温度对电阻的影响时,灯电阻不变,故
P实==W≈82.6
W
答案：(1)金属外壳 若发生漏电时,金属外壳将电导入大地,可以防止金属外壳带电使人有触电危险
(2)200
V (3)82.6
W
【培优训练】
小明同学学习了家庭电路的知识后,在生活中更加注意观察家用电器。
(1)如图所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10
A 250
V”字样,其中的“10
A”表示什么意思
(2)小明同学仔细观察三只插脚,又有新的发现：标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头,也是这种情况。它比其他两脚稍长一些有什么好处
【解析】本题考查三脚插头的知识。(1)铭牌上标有“10
A 250
V”字样,其中的“10
A”表示允许通过的最大电流为10
A;250
V表示允许的最大电压。
(2)标有“E”字的插脚为接地线,比其他两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地,拔插头时能使家用电器的金属外壳后离开地线,即使家用电器因绝缘不好而“漏电”,也会使电流通过导线导入大地,人也就不会触电。
答案：(1)允许通过的最大电流为10
A。
(2)插插头时能使家用电器的金属外壳先接地,拔插头时能使家用电器的金属外壳后离开地线,即使家用电器因绝缘不好而“漏电”,也会使电流通过导线导入大地,人也就不会触电。
