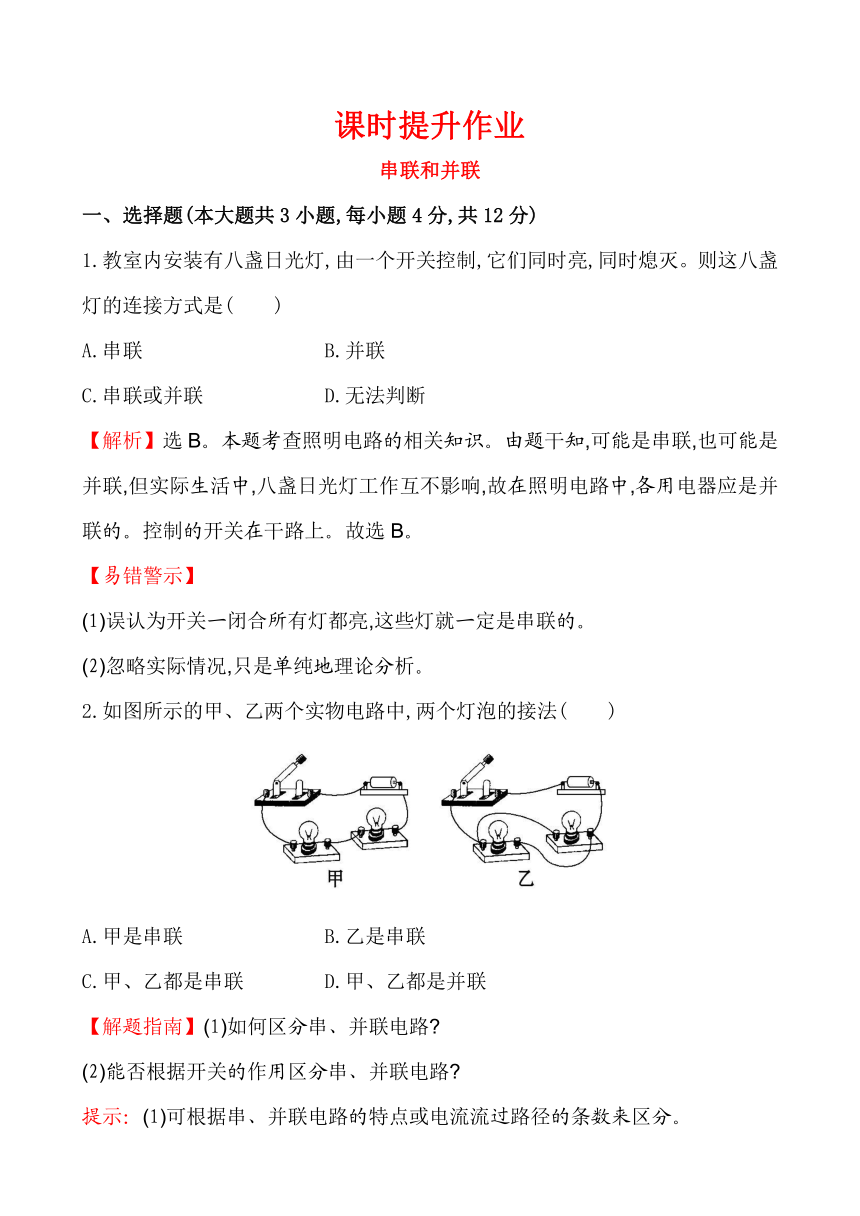

课时提升作业
串联和并联
一、选择题(本大题共3小题,每小题4分,共12分)
1.教室内安装有八盏日光灯,由一个开关控制,它们同时亮,同时熄灭。则这八盏灯的连接方式是( )
A.串联
B.并联
C.串联或并联
D.无法判断
【解析】选B。本题考查照明电路的相关知识。由题干知,可能是串联,也可能是并联,但实际生活中,八盏日光灯工作互不影响,故在照明电路中,各用电器应是并联的。控制的开关在干路上。故选B。
【易错警示】
(1)误认为开关一闭合所有灯都亮,这些灯就一定是串联的。
(2)忽略实际情况,只是单纯地理论分析。
2.如图所示的甲、乙两个实物电路中,两个灯泡的接法( )
A.甲是串联
B.乙是串联
C.甲、乙都是串联
D.甲、乙都是并联
【解题指南】(1)如何区分串、并联电路
(2)能否根据开关的作用区分串、并联电路
提示：(1)可根据串、并联电路的特点或电流流过路径的条数来区分。
(2)不能,因为干路开关都可控制整个电路。
【解析】选A。本题考查串、并联电路的识别。当开关闭合时,图甲的电流只有一条路径,即电流没有分支,是一个串联电路;而图乙的电流有两条路径,即电流有分支,是一个并联电路,故A正确。
3.有一种“浴霸”,具有照明、吹风和加热三个功能,其中照明灯和吹风机(用表示),均可以单独控制,电热丝(用表示)只有在吹风机启动后才可以工作。如图所示电路图中,符合上述要求的是( )
【解析】选B。本题考查简单的电路。因为照明灯和吹风机可以单独工作,因此它们间是并联的,又因为只有当吹风机启动后,电热丝才能工作,因此吹风机与电热丝之间是并联的,且它们两个单独的干路上有一开关,控制其工作。故选B。
二、填空题(本大题共3小题,每空2分,共12分)
4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。它们的连接方式是 联,原因是它们 (选填“能”或“不能”)独立工作。
【解析】本题考查对串、并联电路特点的理解。各考场的有线扬声器是不能相互影响的,必须能够独立工作,所以它们之间是并联的;只需要在干路上加一个开关,控制它们同时开播或停播即可。
答案：并 能
5.如图所示为定时爆炸装置示意图,虚线框内是其内部电路,当有电流通过起爆器时,便会引爆炸弹;a、b为暴露在外的两导线。拆弹专家应该剪断
(选填“a”或“b”)导线才能不引爆炸弹;定时装置(图中未画出)相当于一开关,正常处于闭合状态,当达到设定时间时,开关打开,起爆器引爆,则定时装置应接在 (选填“C、D”或“E、F”)之间。
【解析】本题考查电路的分析。从图中可知,a部分是电流的必经之路,一旦断开,整个电路将不能接通,而b部分将起爆器短接,因此,为使其停止工作应剪断线a;因为定时装置相当于开关,常处于闭合状态,当达到设定时间时,开关打开,起爆器引爆,因此接在C、D之间。
答案：a C、D
6.如图所示,若要使灯L1、L2串联,则应闭合开关 ;若同时闭合开关S1、S2、S3,则会发生 现象。
【解析】本题考查电路的分析。由题图知,若使L1、L2串联,就要使电流依次通过L1、L2,故应只闭合S3;若同时闭合三个开关,造成电源短路现象,灯泡不亮,电源可能会烧坏。
答案：S3 短路
三、作图题(6分)
7.根据如图所示的实物连线图,画出对应的电路图。(要求连线要横平竖直,尽量使电路图简洁美观)
【解析】本题考查电学作图知识。首先分析实物连接图,利用电流法分析可知：两灯并联,S2与L2串联,S1在干路。据此设计电路图,画电路图时要注意元件符号正确的画法以及元件位置的对应性。
答案：如图所示
四、实验探究题(10分)
8.如图所示,某公园有两个游览点(用亭子表示),其游览的入口和出口都已确定。请按以下要求设计游览路线：
(1)游客由入口到出口,先后经过两个游览点,请在图1甲中用笔画线画出游览路线;
(2)游客由入口到出口,每次只经过其中任意一个游览点,请在图1乙中用笔画线画出游览路线。
由此联想到我们所学的电路知识。现有两个小灯泡和相应的电器元件,怎样连接使它们都亮起来
[设计实验与进行实验]
请在图2所示的虚线框内,画出你所设计的两种不同的完整电路图,要求用规定的电器元件符号。
[评估]
如图3所示,它们的电路连接情况不可见。闭合开关,两个小灯泡同时发光;断开开关,两个小灯泡同时熄灭。不借助其他器材,请设计一个简单的方法,判断它们是串联还是并联。
【解析】本题考查电路的连接和串、并联电路的特点。“先后经过两个游览点”和“每次只经过其中任意一个游览点”,根据生活经验可画出前者是一条路,而后者是两条路;用经过游览点来类比串、并联电路,则可方便地画出相应的电路图。也可以根据自己在物理学中所熟悉的电路的两种连接方式来反推游览图。
[评估]串联电路中各个用电器要么同时工作,要么同时不工作;并联电路中各个用电器可以互不影响地独立工作。根据上述特点,只要将灯泡拧下,看另一灯泡是否工作即可判断是串联还是并联。
答案：(1)、(2)如图所示
[设计实验与进行实验]如图所示
[评估]取下一个小灯泡,若另一个小灯泡还能发光,说明是并联,若不能发光,说明是串联。
【培优训练】
医院要安装一种传呼装置,使各病人均可单独呼叫值班医生,只要一按床头开关,医生值班室的蜂鸣器(用图中表示)就响,同时指示灯亮,请在图中画出正确的连接方式。
【解析】本题考查电路的设计。病人能单独呼叫值班医生,且按动开关后,对应的指示灯亮,说明三灯并联在电路中;而开关要控制指示灯,因此各开关和被控制的指示灯串联。按动开关后,指示灯亮的同时,蜂鸣器也响,而图中只有一个蜂鸣器,因此该元件串联在干路中。
答案：如图所示
串联和并联
一、选择题(本大题共3小题,每小题4分,共12分)
1.教室内安装有八盏日光灯,由一个开关控制,它们同时亮,同时熄灭。则这八盏灯的连接方式是( )
A.串联
B.并联
C.串联或并联
D.无法判断
【解析】选B。本题考查照明电路的相关知识。由题干知,可能是串联,也可能是并联,但实际生活中,八盏日光灯工作互不影响,故在照明电路中,各用电器应是并联的。控制的开关在干路上。故选B。
【易错警示】
(1)误认为开关一闭合所有灯都亮,这些灯就一定是串联的。
(2)忽略实际情况,只是单纯地理论分析。
2.如图所示的甲、乙两个实物电路中,两个灯泡的接法( )
A.甲是串联
B.乙是串联
C.甲、乙都是串联
D.甲、乙都是并联
【解题指南】(1)如何区分串、并联电路
(2)能否根据开关的作用区分串、并联电路
提示：(1)可根据串、并联电路的特点或电流流过路径的条数来区分。
(2)不能,因为干路开关都可控制整个电路。
【解析】选A。本题考查串、并联电路的识别。当开关闭合时,图甲的电流只有一条路径,即电流没有分支,是一个串联电路;而图乙的电流有两条路径,即电流有分支,是一个并联电路,故A正确。
3.有一种“浴霸”,具有照明、吹风和加热三个功能,其中照明灯和吹风机(用表示),均可以单独控制,电热丝(用表示)只有在吹风机启动后才可以工作。如图所示电路图中,符合上述要求的是( )
【解析】选B。本题考查简单的电路。因为照明灯和吹风机可以单独工作,因此它们间是并联的,又因为只有当吹风机启动后,电热丝才能工作,因此吹风机与电热丝之间是并联的,且它们两个单独的干路上有一开关,控制其工作。故选B。
二、填空题(本大题共3小题,每空2分,共12分)
4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。它们的连接方式是 联,原因是它们 (选填“能”或“不能”)独立工作。
【解析】本题考查对串、并联电路特点的理解。各考场的有线扬声器是不能相互影响的,必须能够独立工作,所以它们之间是并联的;只需要在干路上加一个开关,控制它们同时开播或停播即可。
答案：并 能

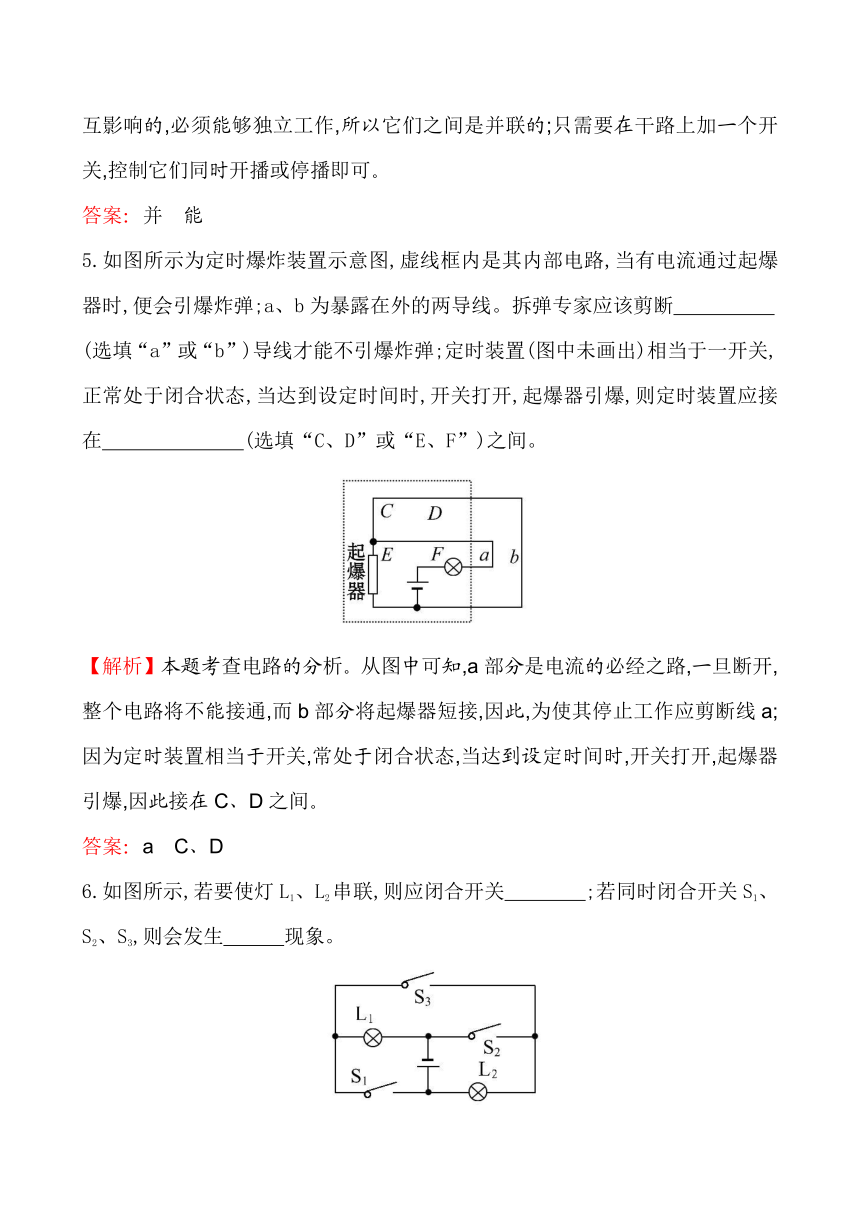

5.如图所示为定时爆炸装置示意图,虚线框内是其内部电路,当有电流通过起爆器时,便会引爆炸弹;a、b为暴露在外的两导线。拆弹专家应该剪断
