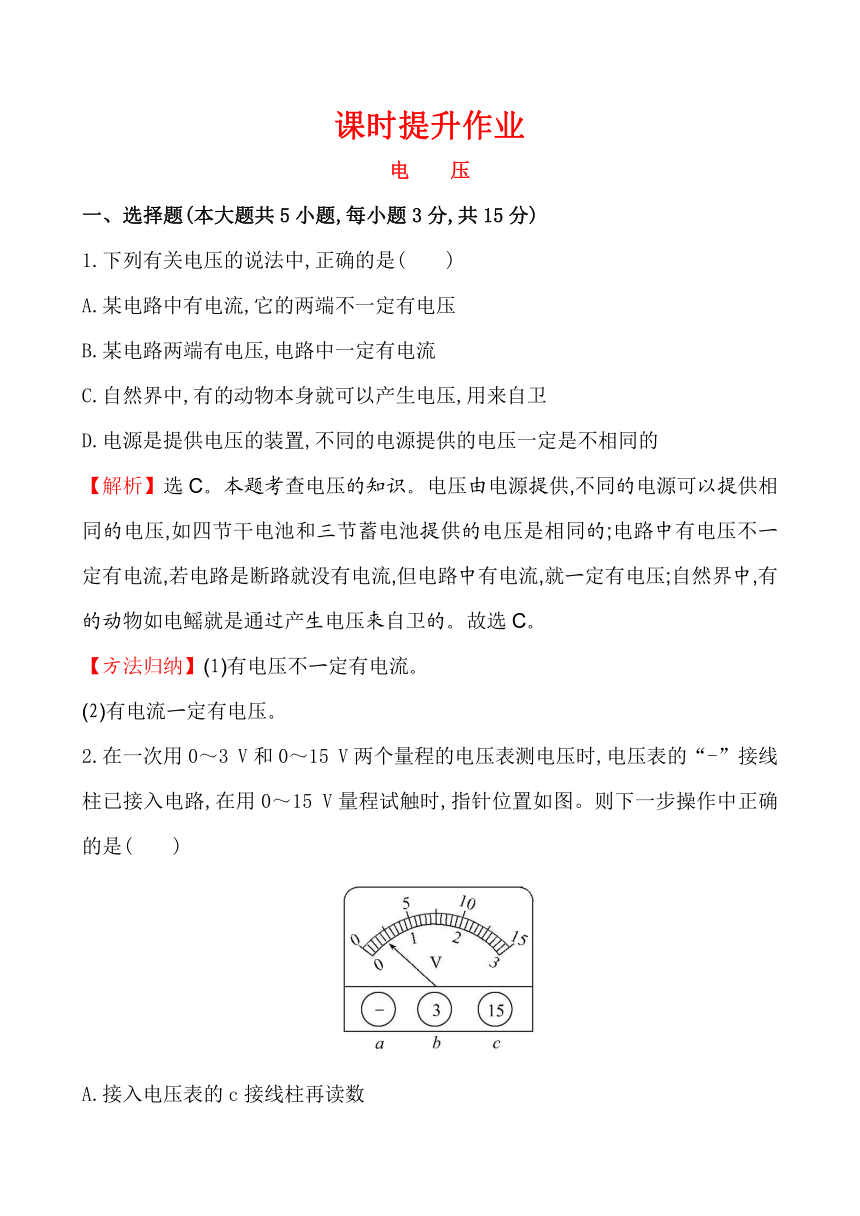

课时提升作业
电 压
一、选择题(本大题共5小题,每小题3分,共15分)
1.下列有关电压的说法中,正确的是( )
A.某电路中有电流,它的两端不一定有电压
B.某电路两端有电压,电路中一定有电流
C.自然界中,有的动物本身就可以产生电压,用来自卫
D.电源是提供电压的装置,不同的电源提供的电压一定是不相同的
【解析】选C。本题考查电压的知识。电压由电源提供,不同的电源可以提供相同的电压,如四节干电池和三节蓄电池提供的电压是相同的;电路中有电压不一定有电流,若电路是断路就没有电流,但电路中有电流,就一定有电压;自然界中,有的动物如电鳐就是通过产生电压来自卫的。故选C。
【方法归纳】(1)有电压不一定有电流。
(2)有电流一定有电压。
2.在一次用0~3
V和0~15
V两个量程的电压表测电压时,电压表的“-”接线柱已接入电路,在用0~15
V量程试触时,指针位置如图。则下一步操作中正确的是( )
A.接入电压表的c接线柱再读数
B.接入电压表的b接线柱再读数
C.断开开关,接入电压表的c接线柱,闭合开关后读数

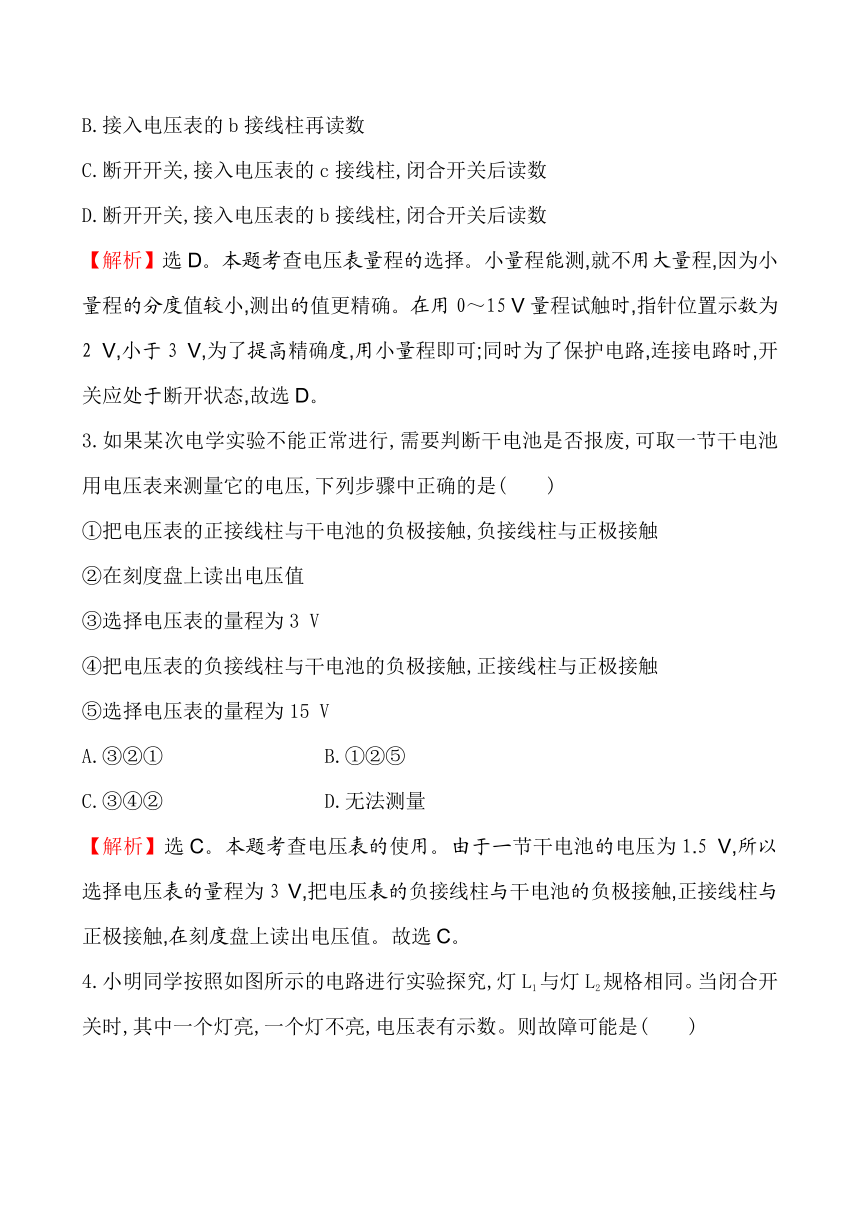

D.断开开关,接入电压表的b接线柱,闭合开关后读数
【解析】选D。本题考查电压表量程的选择。小量程能测,就不用大量程,因为小量程的分度值较小,测出的值更精确。在用0~15
V量程试触时,指针位置示数为2
V,小于3
V,为了提高精确度,用小量程即可;同时为了保护电路,连接电路时,开关应处于断开状态,故选D。
3.如果某次电学实验不能正常进行,需要判断干电池是否报废,可取一节干电池用电压表来测量它的电压,下列步骤中正确的是( )
①把电压表的正接线柱与干电池的负极接触,负接线柱与正极接触
②在刻度盘上读出电压值
③选择电压表的量程为3
V
④把电压表的负接线柱与干电池的负极接触,正接线柱与正极接触
⑤选择电压表的量程为15
V
A.③②① B.①②⑤
C.③④②
D.无法测量
【解析】选C。本题考查电压表的使用。由于一节干电池的电压为1.5
V,所以选择电压表的量程为3
V,把电压表的负接线柱与干电池的负极接触,正接线柱与正极接触,在刻度盘上读出电压值。故选C。

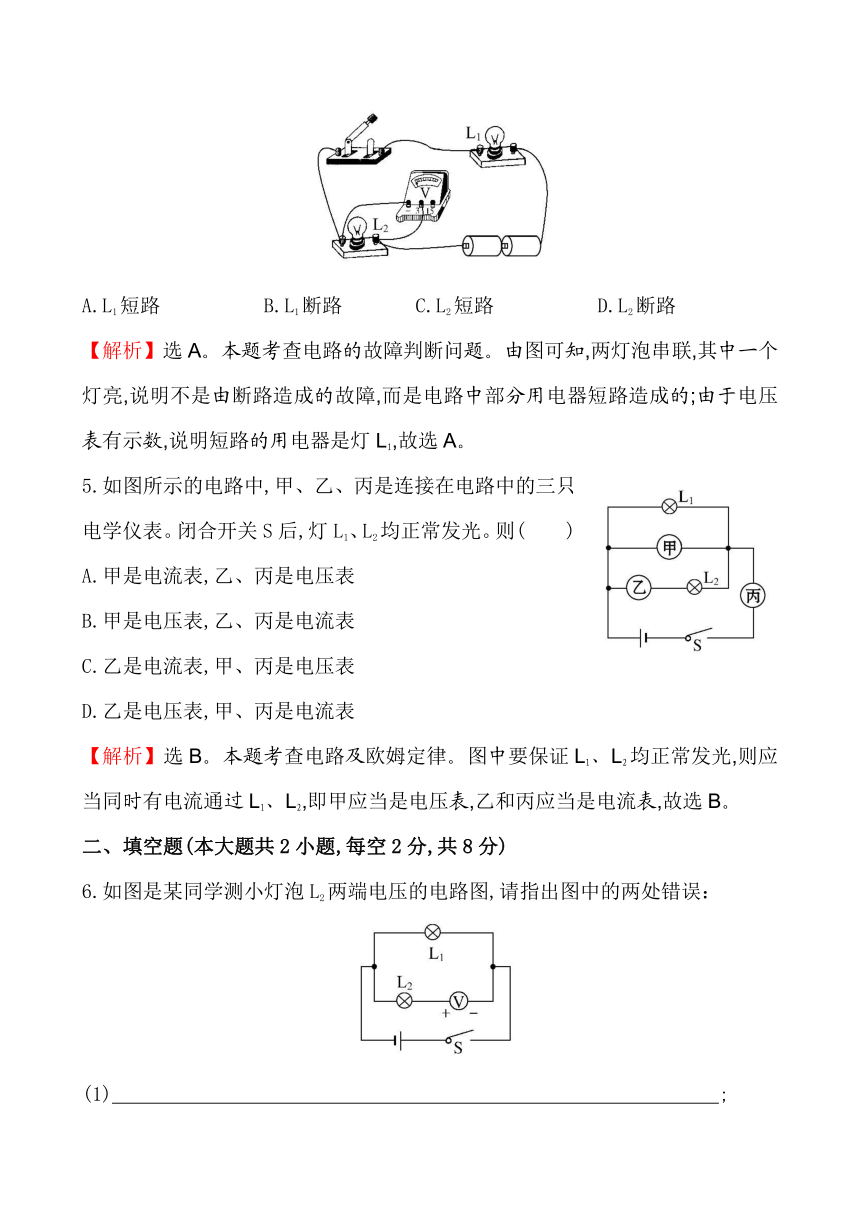

4.小明同学按照如图所示的电路进行实验探究,灯L1与灯L2规格相同。当闭合开关时,其中一个灯亮,一个灯不亮,电压表有示数。则故障可能是( )
A.L1短路
B.L1断路
C.L2短路
D.L2断路
【解析】选A。本题考查电路的故障判断问题。由图可知,两灯泡串联,其中一个灯亮,说明不是由断路造成的故障,而是电路中部分用电器短路造成的;由于电压表有示数,说明短路的用电器是灯L1,故选A。
5.如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后,灯L1、L2均正常发光。则( )
A.甲是电流表,乙、丙是电压表
B.甲是电压表,乙、丙是电流表
C.乙是电流表,甲、丙是电压表
D.乙是电压表,甲、丙是电流表
【解析】选B。本题考查电路及欧姆定律。图中要保证L1、L2均正常发光,则应当同时有电流通过L1、L2,即甲应当是电压表,乙和丙应当是电流表,故选B。
二、填空题(本大题共2小题,每空2分,共8分)
6.如图是某同学测小灯泡L2两端电压的电路图,请指出图中的两处错误:
(1)
;
(2)
。
【解析】本题考查电压表的使用规则。用电压表测小灯泡L2两端的电压时,必须使电压表和小灯泡L2并联,并且使电压表的“+”接线柱靠近电源的正极连接,“-”接线柱靠近电源的负极连接,即让电流从电压表的正接线柱流入,从负接线柱流出。
答案:(1)电压表与小灯泡L2串联了 (2)电压表的正、负接线柱接反了
7.如图甲指针所示的读数是 V,若把此表接在如图乙所示电路中使用,应接在 (选填“a”或”b”)处。
【解析】本题考查电压表的读数方法和电压表的使用。
题中电压表所选量程为0~15
V,对应的分度值为0.5
V,根据指针所指位置可读出电压值为8.5
V。
由图可知,a与灯泡串联,应为电流表;b与灯泡并联,应为电压表。
答案:8.5 b
三、作图题(本大题共2小题,共10分)
8.(4分)如图是一个不完整的电路图,其中箭头所指的方向表示电路接通时的电流方向,请在图中两个空缺的位置分别补画电池和电压表的符号,使之成为一个完整的串联电路。
【解析】本题考查电路的作图。在电路中电压表应与用电器并联,故电压表应接在右边空缺处,电池应接在左边空缺处,使两只电灯组成串联电路,电压表测其中一只电灯两端的电压。根据电源外部电流方向从正极→负极确定电池接法。
答案:如图
9.(6分)根据电路图连接下列实物(要求导线不能交叉)。(电源电压为6
V,灯泡L1两端的电压估计在2~3
V之间)
【解析】本题考查实物图的连接。分析电路图可知,两灯串联,电压表V1测量灯L1两端的电压,电压表V2测量灯L1和L2两端的电压即电源电压。连接实物图可按先串联后并联的顺序进行。因为灯泡L1两端电压在2~3
V之间,电压表V1的量程选0~3
V。因为电源电压为6
V,电压表V2的量程选0~15
V。
答案:
四、实验探究题(7分)
10.一位同学用灯泡L1和L2组成了串联电路,他连接的电路如图所示。
(1)闭合开关,观察到的现象是 。
(2)请你在实物图上只改动一根导线,使电压表测量L1两端电压。(要求:在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)
【解析】本题考查电压表的使用方法。(1)观察所连接的电路图可知,电压表的“+”“-”接线柱接反了。(2)若要测L1两端电压,应将电压表与灯泡L1并联,将电压表与灯泡L2连接的导线去掉,把电压表的“-”接线柱与灯泡L1右端的接线柱相连即可。
答案:(1)电压表的指针反向偏转 (2)如图所示
【培优训练】
1.某同学用两个量程的电压表(0~3
V和0~15
V),测量两节已用过的干电池串联组成的电池组的电压时,记录的数据是10
V,实际电压是 V。
【解析】本题考查电压表量程的特点。由于电压表表盘刻度均匀,有30个小格,量程为3
V时,每小格表示0.1
V;量程为15
V时,每小格表示0.5
V,正好是量程3
V的5倍。题中两节干电池电压最多3
V,而该同学的读数为10
V,说明他读数时误使用15
V量程,实际电压应为10
V的,为2
V。
答案:2
2.如图所示,电源电压为6
V,闭合开关S后,发现两灯泡均不亮,检查后发现L1灯丝断了,电路其他部分均正常。如果用电压表测量b、c两点间电压,则电压表的示数应为 V。
【解析】本题考查电路故障。L1灯丝断,用电压表接在b、c两点间,电压表的两接线柱通过L2灯丝、导线接在了电源的两极上,所以电压表的示数为电源电压
6
V。
答案:6
