11.2电流和电路 课时作业（解析版）

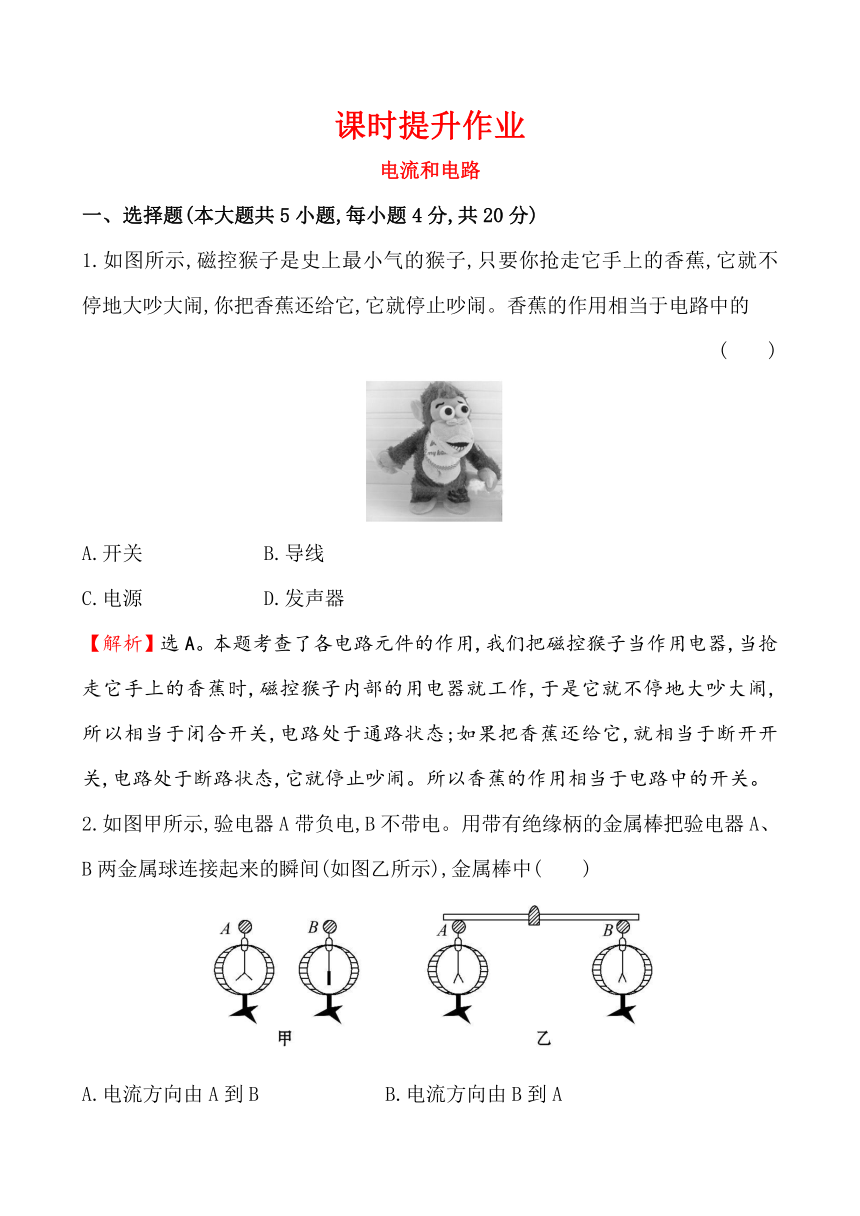

课时提升作业
电流和电路
一、选择题(本大题共5小题,每小题4分,共20分)
1.如图所示,磁控猴子是史上最小气的猴子,只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,它就停止吵闹。香蕉的作用相当于电路中的
(　　)
A.开关
B.导线
C.电源
D.发声器
【解析】选A。本题考查了各电路元件的作用,我们把磁控猴子当作用电器,当抢走它手上的香蕉时,磁控猴子内部的用电器就工作,于是它就不停地大吵大闹,所以相当于闭合开关,电路处于通路状态;如果把香蕉还给它,就相当于断开开关,电路处于断路状态,它就停止吵闹。所以香蕉的作用相当于电路中的开关。
2.如图甲所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中(　　)
A.电流方向由A到B
B.电流方向由B到A

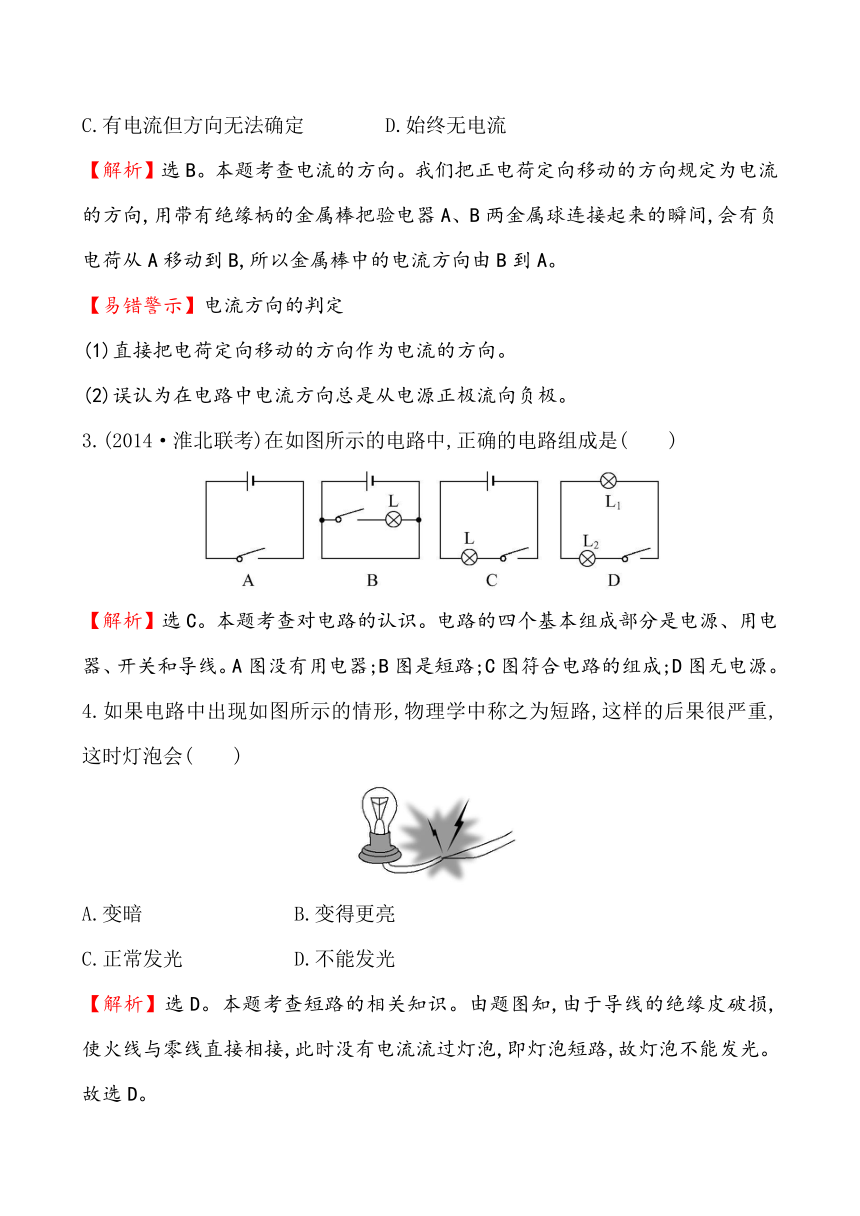

C.有电流但方向无法确定
D.始终无电流
【解析】选B。本题考查电流的方向。我们把正电荷定向移动的方向规定为电流的方向,用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间,会有负电荷从A移动到B,所以金属棒中的电流方向由B到A。
【易错警示】电流方向的判定
(1)直接把电荷定向移动的方向作为电流的方向。
(2)误认为在电路中电流方向总是从电源正极流向负极。
3.(2014·淮北联考)在如图所示的电路中,正确的电路组成是(　　)
【解析】选C。本题考查对电路的认识。电路的四个基本组成部分是电源、用电器、开关和导线。A图没有用电器;B图是短路;C图符合电路的组成;D图无电源。
4.如果电路中出现如图所示的情形,物理学中称之为短路,这样的后果很严重,这时灯泡会(　　)
A.变暗
B.变得更亮
C.正常发光
D.不能发光
【解析】选D。本题考查短路的相关知识。由题图知,由于导线的绝缘皮破损,使火线与零线直接相接,此时没有电流流过灯泡,即灯泡短路,故灯泡不能发光。故选D。

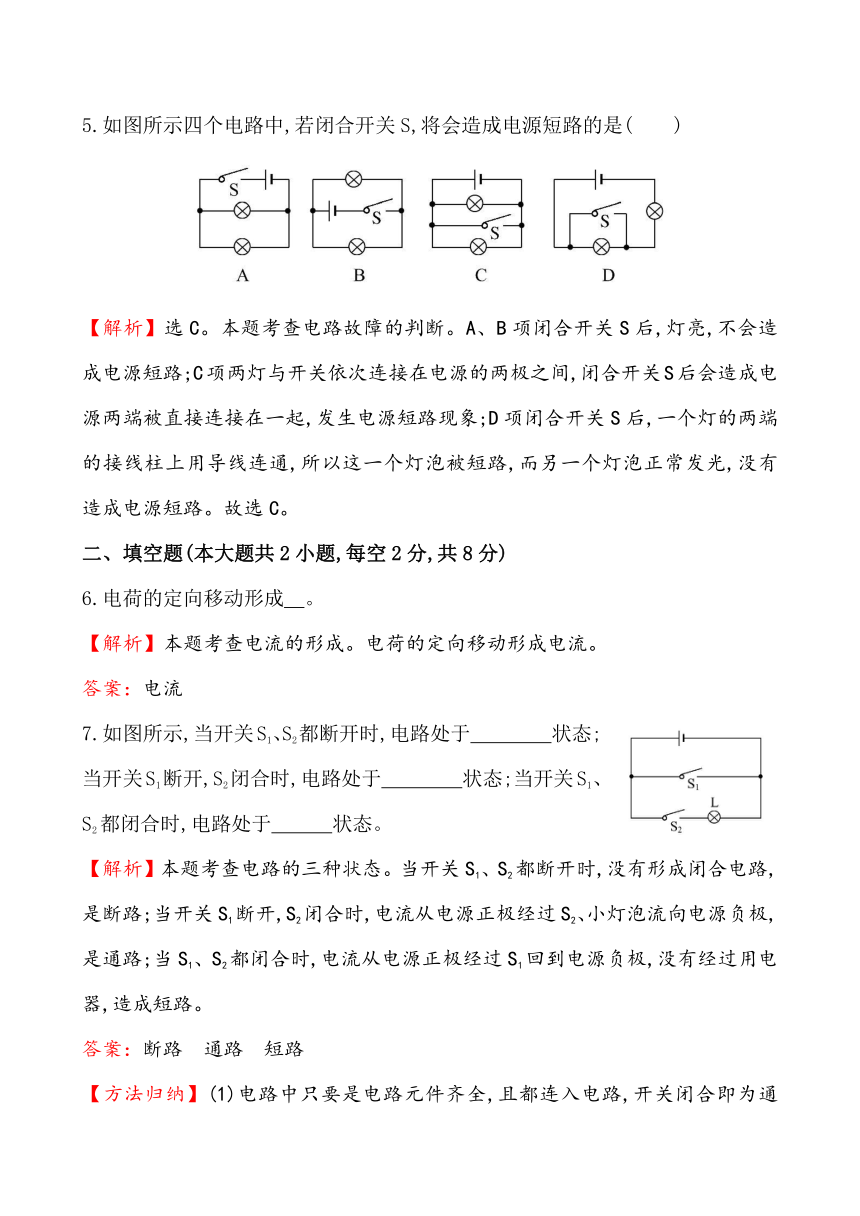

5.如图所示四个电路中,若闭合开关S,将会造成电源短路的是(　　)
【解析】选C。本题考查电路故障的判断。A、B项闭合开关S后,灯亮,不会造成电源短路;C项两灯与开关依次连接在电源的两极之间,闭合开关S后会造成电源两端被直接连接在一起,发生电源短路现象;D项闭合开关S后,一个灯的两端的接线柱上用导线连通,所以这一个灯泡被短路,而另一个灯泡正常发光,没有造成电源短路。故选C。
二、填空题(本大题共2小题,每空2分,共8分)
6.电荷的定向移动形成　。
【解析】本题考查电流的形成。电荷的定向移动形成电流。
答案：电流
7.如图所示,当开关S1、S2都断开时,电路处于　　　　状态;当开关S1断开,S2闭合时,电路处于　　　　状态;当开关S1、S2都闭合时,电路处于　　　状态。
【解析】本题考查电路的三种状态。当开关S1、S2都断开时,没有形成闭合电路,是断路;当开关S1断开,S2闭合时,电流从电源正极经过S2、小灯泡流向电源负极,是通路;当S1、S2都闭合时,电流从电源正极经过S1回到电源负极,没有经过用电器,造成短路。
答案：断路　通路　短路
【方法归纳】(1)电路中只要是电路元件齐全,且都连入电路,开关闭合即为通路。
(2)电路中只要某处断开,即为断路。
(3)电路中只要电流能从电源正极直接回到负极,不经过用电器,即为短路。
三、作图题(本大题共2小题,共12分)
8.(6分)请在实物图中正确连线,使图中的电动机能转动起来,并在虚线框中画出相应的电路图。
【解析】本题考查了根据实物电路图作实验电路图。由实物电路图可知,从电源正极出发,先经过开关,然后经电动机回到电源负极,根据实物电路图作出电路图即可。
答案：如图所示
9.(6分)如图所示的电路中有一处错误,请用笔在连错的导线上标上“×”号,并画出正确的接法,然后在右边方框内画出正确电路的电路图。
【解析】本题考查电路的连接及电路图的画法。(1)正确的电路图,电流要从电源的正极出发,经过电路元件回到电源的负极,形成闭合电路,图中电源接错了;(2)这是一个简单的电路,按照实物图,顺着电流的方向,将电路元件依次连接起来。
答案：如图所示
【培优训练】
有一种被称为单刀双掷开关的实物元件及电路符号,如图1甲所示。
(1)与如图1乙所示的普通开关(单刀单掷)相比,单刀双掷开关有　　　个接线柱。
(2)单刀双掷开关　　　(选填“能”或“不能”)由两只普通开关连接而成,若能,请你连接如图2所示的两只普通开关。
(3)如图3所示是小明同学连接的电路图,有单刀双掷开关接入的电路图。根据单刀双掷开关的开、闭特性,电路呈现的特点是①开关接A点时,　　　灯亮;②开关接B点时,　　　灯亮;③两只小灯泡　　　(选填“可以”或“不可以”)同时发光。
【解析】本题综合考查了开关的作用及电路图的设计等知识。
(1)单刀双掷开关有三个接线柱,可以控制两个用电器;
(2)两个单刀单掷开关可以组成单刀双掷开关。
左边开关闭合,右边开关断开,相当于A、B连通;右边开关闭合,左边开关断开,相当于A、C连通;
(3)①开关接A点时,L1灯亮;②开关接B点时,L2灯亮;③由单刀双掷开关构造知,开关一次只能接触A或B,不能同时接触A、B,故两只小灯泡不可以同时发光。
答案：(1)3　(2)能
(3)①L1　②L2　③不可以
