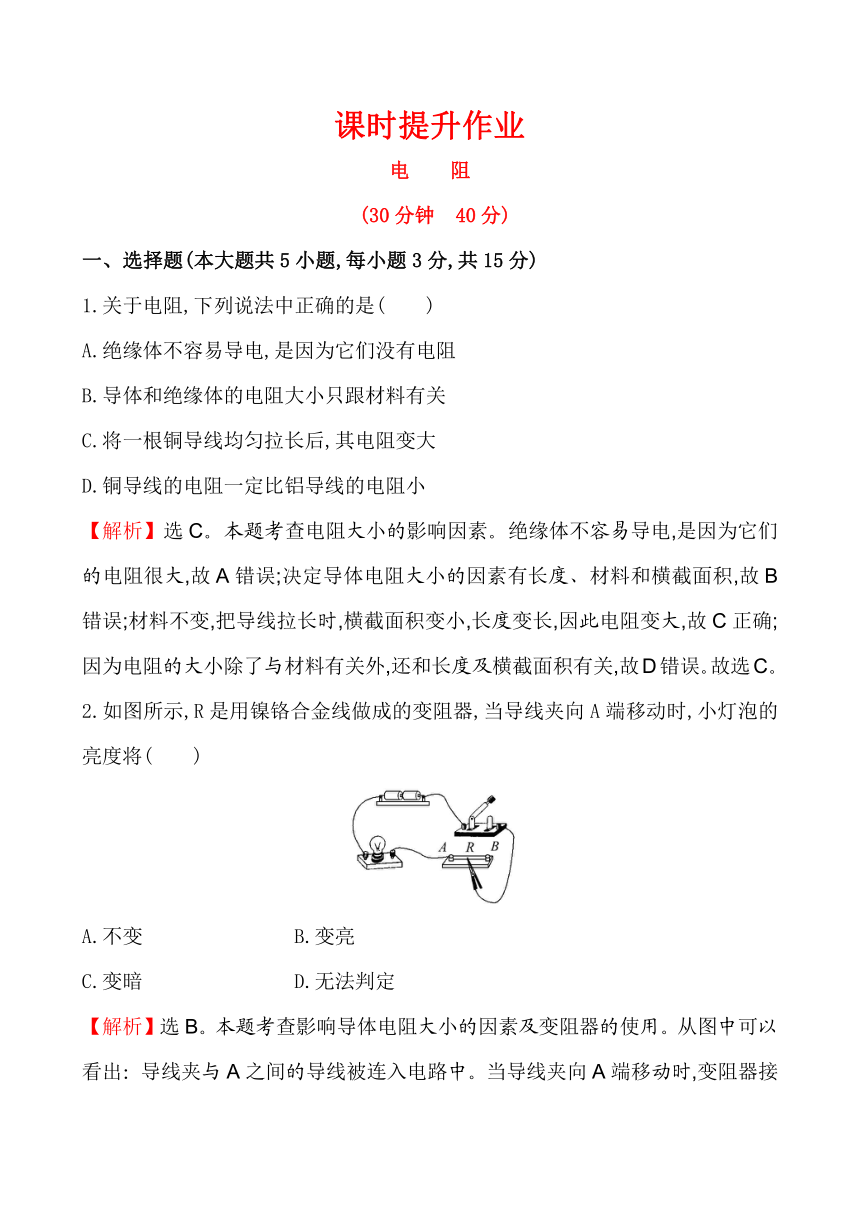

课时提升作业
电 阻
(30分钟 40分)
一、选择题(本大题共5小题,每小题3分,共15分)
1.关于电阻,下列说法中正确的是( )
A.绝缘体不容易导电,是因为它们没有电阻
B.导体和绝缘体的电阻大小只跟材料有关
C.将一根铜导线均匀拉长后,其电阻变大
D.铜导线的电阻一定比铝导线的电阻小
【解析】选C。本题考查电阻大小的影响因素。绝缘体不容易导电,是因为它们的电阻很大,故A错误;决定导体电阻大小的因素有长度、材料和横截面积,故B错误;材料不变,把导线拉长时,横截面积变小,长度变长,因此电阻变大,故C正确;因为电阻的大小除了与材料有关外,还和长度及横截面积有关,故D错误。故选C。
2.如图所示,R是用镍铬合金线做成的变阻器,当导线夹向A端移动时,小灯泡的亮度将( )
A.不变
B.变亮
C.变暗
D.无法判定
【解析】选B。本题考查影响导体电阻大小的因素及变阻器的使用。从图中可以看出：导线夹与A之间的导线被连入电路中。当导线夹向A端移动时,变阻器接入电路中的长度变短,其电阻变小,又因为电源电压不变,所以电路中的电流变大,小灯泡的亮度将会变亮,故选B。

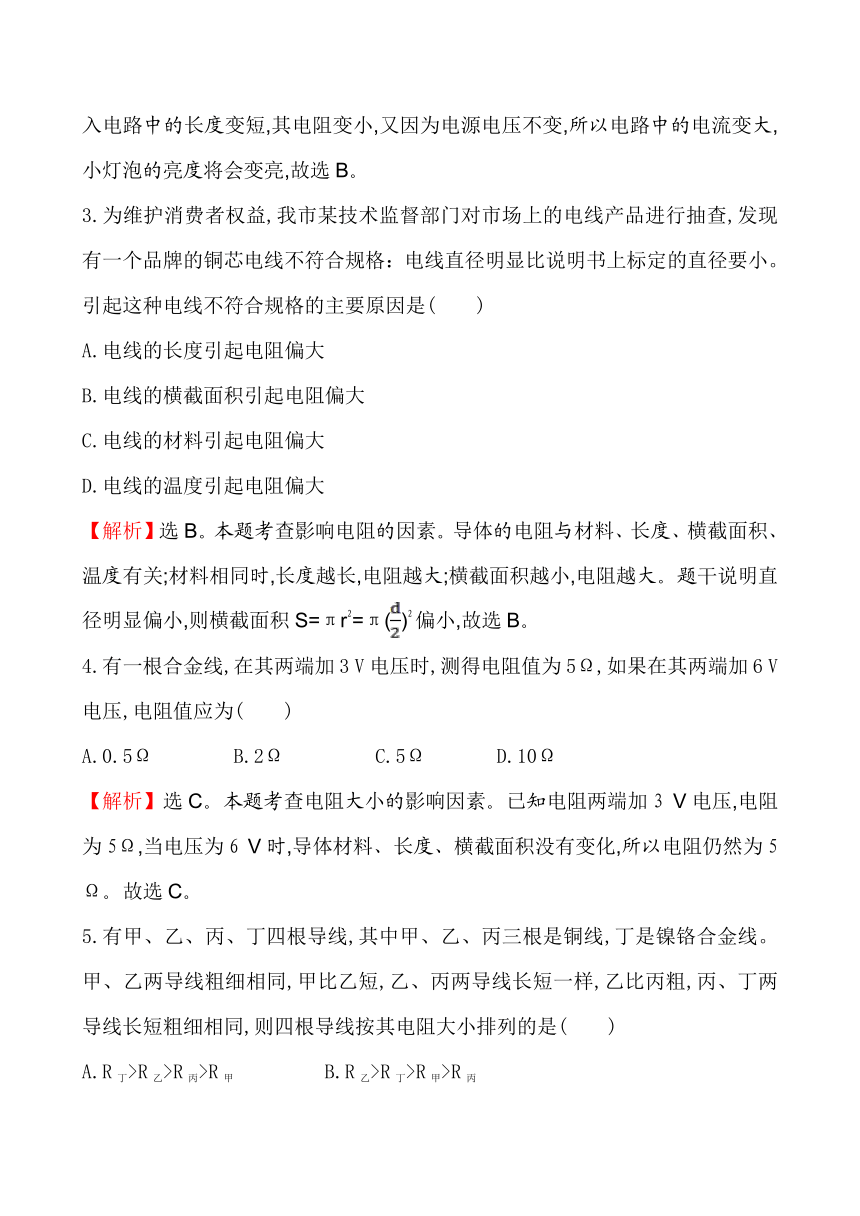

3.为维护消费者权益,我市某技术监督部门对市场上的电线产品进行抽查,发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标定的直径要小。引起这种电线不符合规格的主要原因是( )
A.电线的长度引起电阻偏大
B.电线的横截面积引起电阻偏大
C.电线的材料引起电阻偏大
D.电线的温度引起电阻偏大
【解析】选B。本题考查影响电阻的因素。导体的电阻与材料、长度、横截面积、温度有关;材料相同时,长度越长,电阻越大;横截面积越小,电阻越大。题干说明直径明显偏小,则横截面积S=πr2=π()2偏小,故选B。
4.有一根合金线,在其两端加3
V电压时,测得电阻值为5Ω,如果在其两端加6
V电压,电阻值应为( )
A.0.5Ω
B.2Ω
C.5Ω
D.10Ω
【解析】选C。本题考查电阻大小的影响因素。已知电阻两端加3
V电压,电阻为5Ω,当电压为6
V时,导体材料、长度、横截面积没有变化,所以电阻仍然为5Ω。故选C。
5.有甲、乙、丙、丁四根导线,其中甲、乙、丙三根是铜线,丁是镍铬合金线。甲、乙两导线粗细相同,甲比乙短,乙、丙两导线长短一样,乙比丙粗,丙、丁两导线长短粗细相同,则四根导线按其电阻大小排列的是( )
A.R丁>R乙>R丙>R甲
B.R乙>R丁>R甲>R丙
C.R丙>R乙>R甲>R丁
D.R丁>R丙>R乙>R甲
【解析】选D。本题考查电阻的影响因素。甲和乙都是铜导线,材料相同,横截面积相同,但乙比甲长,由于导体的电阻与长度成正比,所以乙的电阻大于甲的电阻。丙和乙都是铜导线,材料相同,长度相同,但乙比丙粗,即乙的横截面积大,由于导体的电阻与横截面积成反比,所以乙的电阻小于丙的电阻。丙和丁的长度、横截面积都相同,但材料不同,由于镍铬合金的电阻率大于铜的电阻率,所以在长度和横截面积都相同的情况下,丙的电阻小于丁的电阻。故选D。
【方法归纳】比较电阻大小的方法
(1)利用控制变量法：分析影响电阻大小的因素的变化,比较电阻大小。
(2)比较电流法：在电压一定时,通过导体的电流大,导体电阻小。
二、填空题(本大题共3小题,每空2分,共12分)
6.如图是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的 ,从而减小了导线的 ,以达到减少输电线上电能损失的目的。
【解析】本题考查了常温下影响电阻的因素。将四根导线并联起来,相当于增大了横截面积,导体横截面积越大,电阻越小,所以这样做减小了输电线的电阻,减少了输电线上电能的损失。
答案：横截面积 电阻
7.如图所示,将不同导体接到电路A、B之间时,闭合开关,可通过观察、比较 来判断不同导体电阻的大小;若两个导体的电阻差异很大,则可以用 表替换灯泡做进一步的判断。
【解析】本题考查对研究方法——转换法的理解。在电源电压一定时,若接入的导体电阻大,则电路中的电流小,灯的亮度会较暗,反之灯的亮度会较亮,所以实验时可通过观察灯泡的亮度来判断不同导体电阻的大小;若两个导体的电阻差异很大,则可以用电流表替换灯泡做进一步的判断。
答案：灯泡的亮度 电流
8.如图是一个电表的表盘。也许你没有学过这种电表的用法,但根据所学的其他电表的读数方法可知,该仪表测量的物理量是 ,它的示数是 。
【解析】本题考查电阻单位及电阻大小的读数。表盘中有字母Ω,是电阻的单位,说明该电表是测电阻的;根据指针所在的位置可知,电表示数为26Ω。
答案：电阻 26Ω
【方法归纳】认识仪表的方法
(1)根据表盘的符号,确定仪表的测量对象。
(2)根据表盘中零刻度线的位置及指针所指范围大格的刻度,确定分度值读数。
三、实验探究题(13分)
9.在探究影响导体电阻大小的因素时,小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
(1)按照图甲所示“探究影响导体电阻大小因素”的实验电路,在M、N之间分别接上不同的导体,则通过观察 来比较导体电阻的大小。
(2)为了验证上述猜想①,应该选用编号 两根电阻丝分别接入电路进行实验。
(3)分别将A和D两电阻丝接入图甲电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是当长度和横截面积相同时,导体电阻跟 有关。
(4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的连接和示数如图乙所示。但通过观察发现电流表指针偏转过小,这样会导致实验误差 ,解决这一问题的措施是
。
【解析】本题考查控制变量法的运用。(1)通过灯泡的亮度或电流表的示数来反映电路中电阻的大小。(2)要探究电阻的大小与长度的关系,根据控制变量法的思路,要选取材料、横截面积都相同,只有长度不同的导线。由此结合表中给出的数据,A、B符合要求。(3)A、D两根导线长度和横截面积相同,材料不同,故研究的是材料对电阻的影响。(4)电流表偏转角度小时,会导致误差大,因此选用电流表量程时,在不超过量程前提下,尽可能选用小量程的。
答案：(1)电流表示数(或小灯泡亮度) (2)A、B
(3)导体的材料 (4)偏大 电流表改用小量程
【培优训练】
镍铬合金的电阻随温度升高而增大。在不同时刻测量一段镍铬合金丝的电阻,其电阻-时间图像如图所示,与时间t1相比,t2时刻的温度比较 。
【解析】本题考查分析图像能力。由图可知：横轴表示时间,纵轴表示电阻,时刻t1的阻值比时刻t2的阻值大。因为镍铬合金的电阻随温度升高而增大,故t1时刻的温度高,t2时刻的温度比较低。
答案：低
