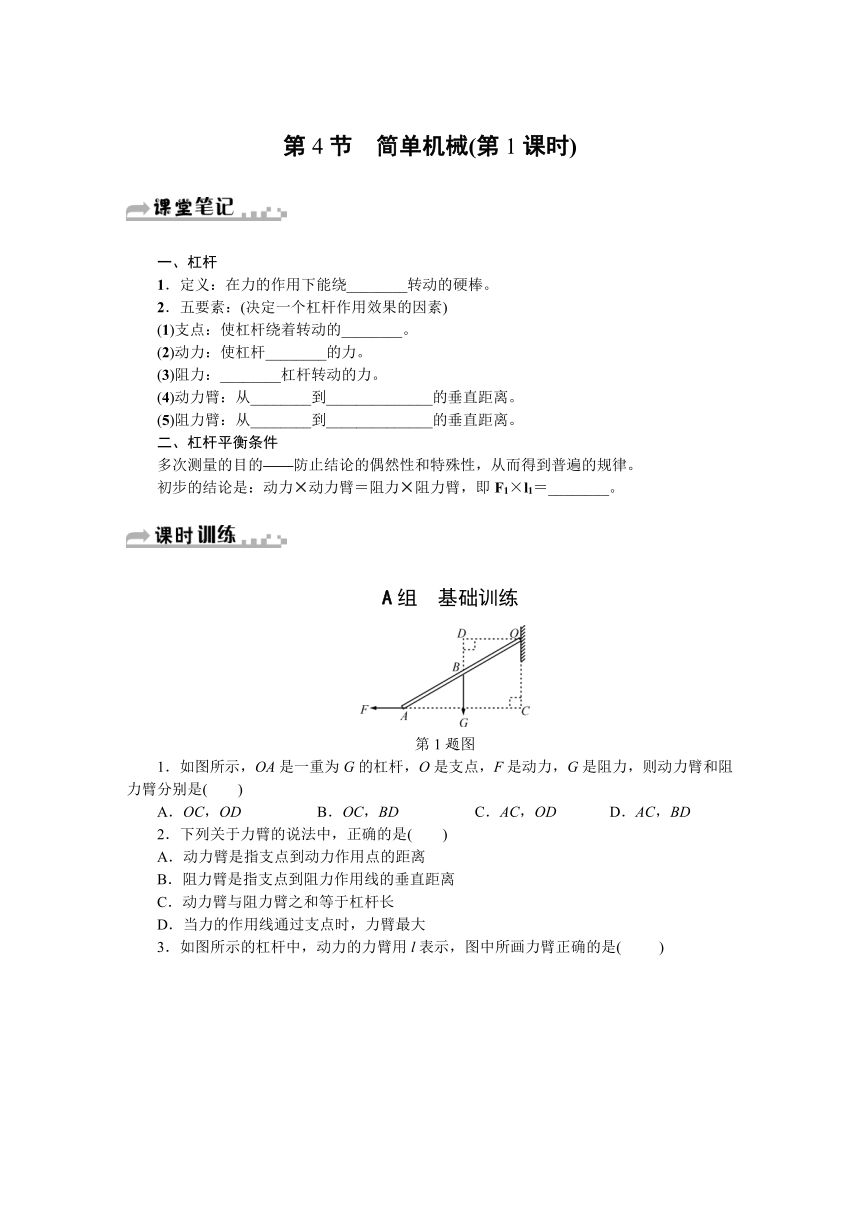

第4节　简单机械(第1课时)
一、杠杆
1．定义：在力的作用下能绕________转动的硬棒。
2．五要素：(决定一个杠杆作用效果的因素)
(1)支点：使杠杆绕着转动的________。
(2)动力：使杠杆________的力。
(3)阻力：________杠杆转动的力。
(4)动力臂：从________到______________的垂直距离。
(5)阻力臂：从________到______________的垂直距离。
二、杠杆平衡条件
多次测量的目的——防止结论的偶然性和特殊性，从而得到普遍的规律。
初步的结论是：动力×动力臂＝阻力×阻力臂，即F1×l1＝________。
A组　基础训练
第1题图
1．如图所示，OA是一重为G的杠杆，O是支点，F是动力，G是阻力，则动力臂和阻力臂分别是(　　)
A．OC，OD
　
　B．OC，BD
C．AC，OD
　　D．AC，BD
2．下列关于力臂的说法中，正确的是(　　)
A．动力臂是指支点到动力作用点的距离
B．阻力臂是指支点到阻力作用线的垂直距离
C．动力臂与阻力臂之和等于杠杆长
D．当力的作用线通过支点时，力臂最大
3．如图所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是(　　
)

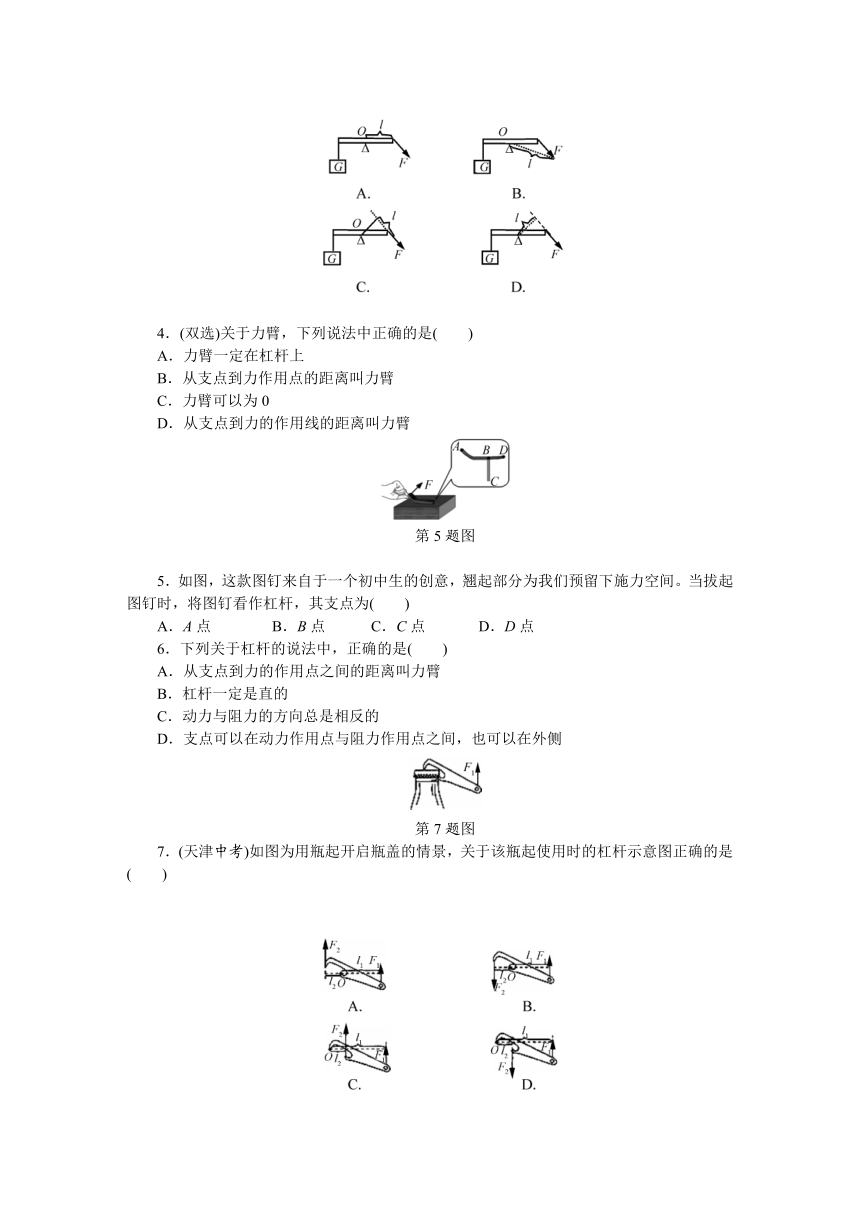

4．(双选)关于力臂，下列说法中正确的是(　　)
A．力臂一定在杠杆上
B．从支点到力作用点的距离叫力臂
C．力臂可以为0
D．从支点到力的作用线的距离叫力臂
第5题图
5．如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间。当拔起图钉时，将图钉看作杠杆，其支点为(　　)
A．A点
B．B点
C．C点
D．D点
6．下列关于杠杆的说法中，正确的是(　　)
A．从支点到力的作用点之间的距离叫力臂
B．杠杆一定是直的
C．动力与阻力的方向总是相反的
D．支点可以在动力作用点与阻力作用点之间，也可以在外侧
第7题图
7．(天津中考)如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是　　　　　　　　　　　(　　)

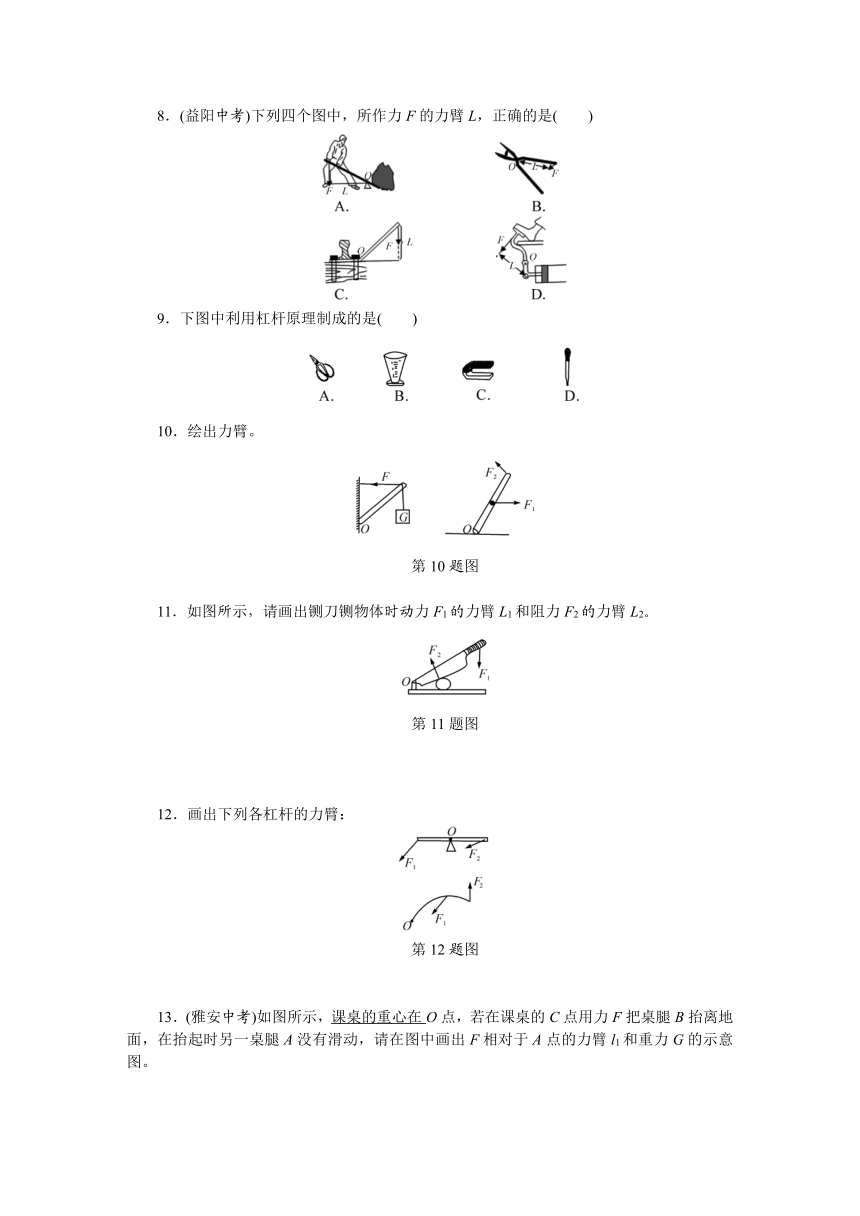

8．(益阳中考)下列四个图中，所作力F的力臂L，正确的是(　　)
9．下图中利用杠杆原理制成的是(　　)
10．绘出力臂。
第10题图
11．如图所示，请画出铡刀铡物体时动力F1的力臂L1和阻力F2的力臂L2。
第11题图
12．画出下列各杠杆的力臂：
第12题图
13．(雅安中考)如图所示，课桌的重心在
( http: / / www.21cnjy.com )O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂l1和重力G的示意图。
第13题图
B组　自主提高
14．下图是筷子夹菜时的杠杆示意图，其中的一只筷子受阻力和动力方向都正确的是(　　)
15．(铁岭中考)如图所示，是小明新买的书
( http: / / www.21cnjy.com )架，在使用时，它可以用撑杆CD将书架撑起到水平位置，此时书架可视作以O为支点的轻质杠杆。为了使CD对书架的支撑力F1最小，请在图中选择A、B两点中的一点，画出书对书架的压力F2和压力的力臂L2及支撑力F1的力臂L1。
第15题图
16．(莱芜中考)如图所示，杠杆在力F1、
( http: / / www.21cnjy.com )F2的作用下(F2未画出)处于平衡状态。O为支点，L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。
第16题图
17．(本溪中考)一个新型
( http: / / www.21cnjy.com )的气压杆床，被掀开的床板在气压杆的作用下，静止在如图甲所示的位置。此时质地均匀的床板可视为如图乙所示的一个简化杠杆，其中O为支点，A为动力和阻力的共同作用点。两气压杆对床板的支撑力等效为动力F1，请在图乙中画出动力臂L1，阻力F2和阻力臂L2。
第17题图
18．(德州中考)胶棉拖把的主要结构如
( http: / / www.21cnjy.com )图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板。请在图乙的示意图中画出：(1)动力F1的力臂l1；(2)作用在B点的阻力F2。
第18题图
19．(宜昌中考)如图甲所示，当用
( http: / / www.21cnjy.com )指甲剪剪指甲时，指甲剪可以看成多个杠杆的组合，请在图乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2。
第19题图
第4节　简单机械(第1课时)
【课堂笔记】
一、1.固定点　2.(1)固定点　(2)转动　(3)阻碍
(4)支点　动力作用线　(5)支点　阻力作用线
二、F2×l2
【课时训练】
1－3.ABD　4.CD　5.D　6－9.DDAA
10.　11.
12.
13.
14．B
eq
\a\vs4\al(15.)
16.　　17.
18.　19.
