浙教版九年级（上）课堂同步练习：第三章 第4节 简单机械（第2课时）

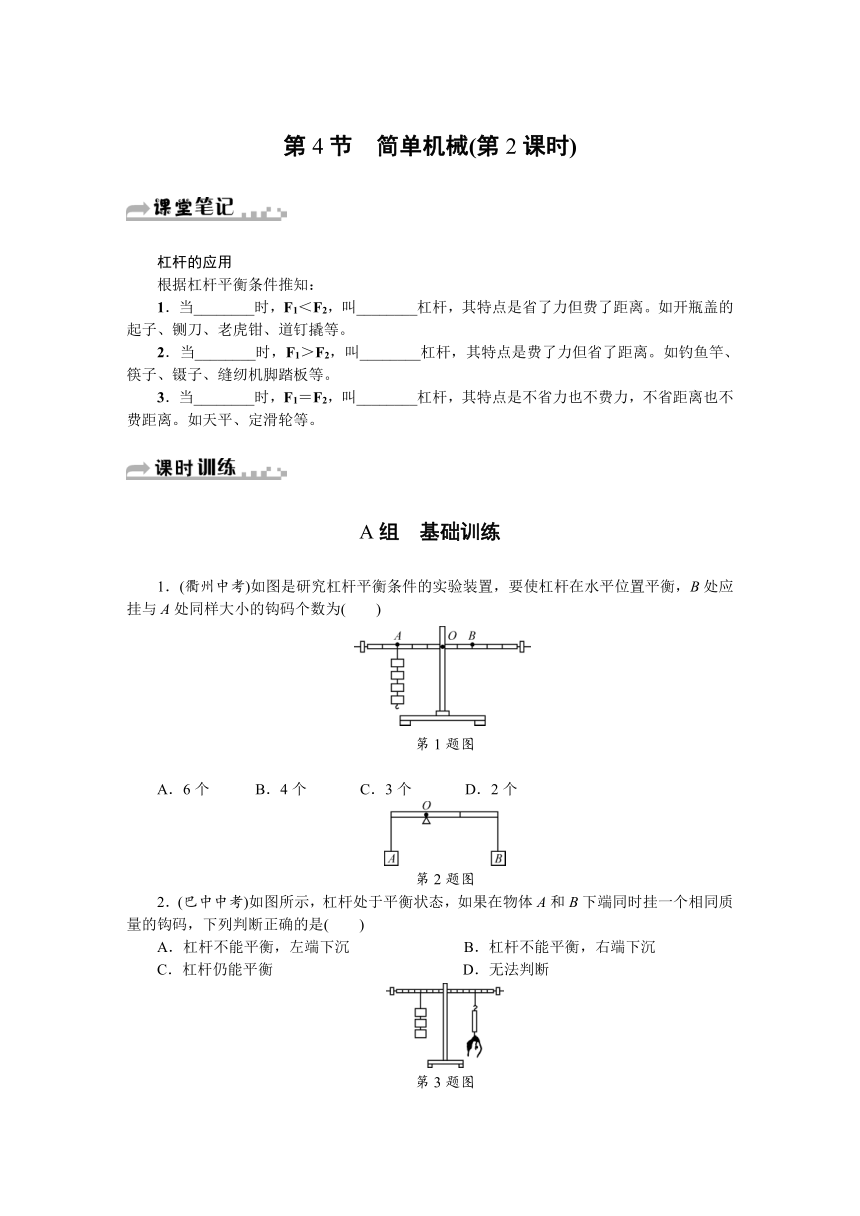

第4节　简单机械(第2课时)
杠杆的应用
根据杠杆平衡条件推知：
1．当________时，F1＜F2，叫________杠杆，其特点是省了力但费了距离。如开瓶盖的起子、铡刀、老虎钳、道钉撬等。
2．当________时，F1＞F2，叫________杠杆，其特点是费了力但省了距离。如钓鱼竿、筷子、镊子、缝纫机脚踏板等。
3．当________时，F1＝F2，叫________杠杆，其特点是不省力也不费力，不省距离也不费距离。如天平、定滑轮等。
A组　基础训练
1．(衢州中考)如图是研究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为(　　)
　　　　　　　　　　　　　
第1题图
A．6个
B．4个
C．3个
D．2个
第2题图
2．(巴中中考)如图所示，杠杆处于平衡状态，如果在物体A和B下端同时挂一个相同质量的钩码，下列判断正确的是(　　)
A．杠杆不能平衡，左端下沉
B．杠杆不能平衡，右端下沉
C．杠杆仍能平衡
D．无法判断
第3题图

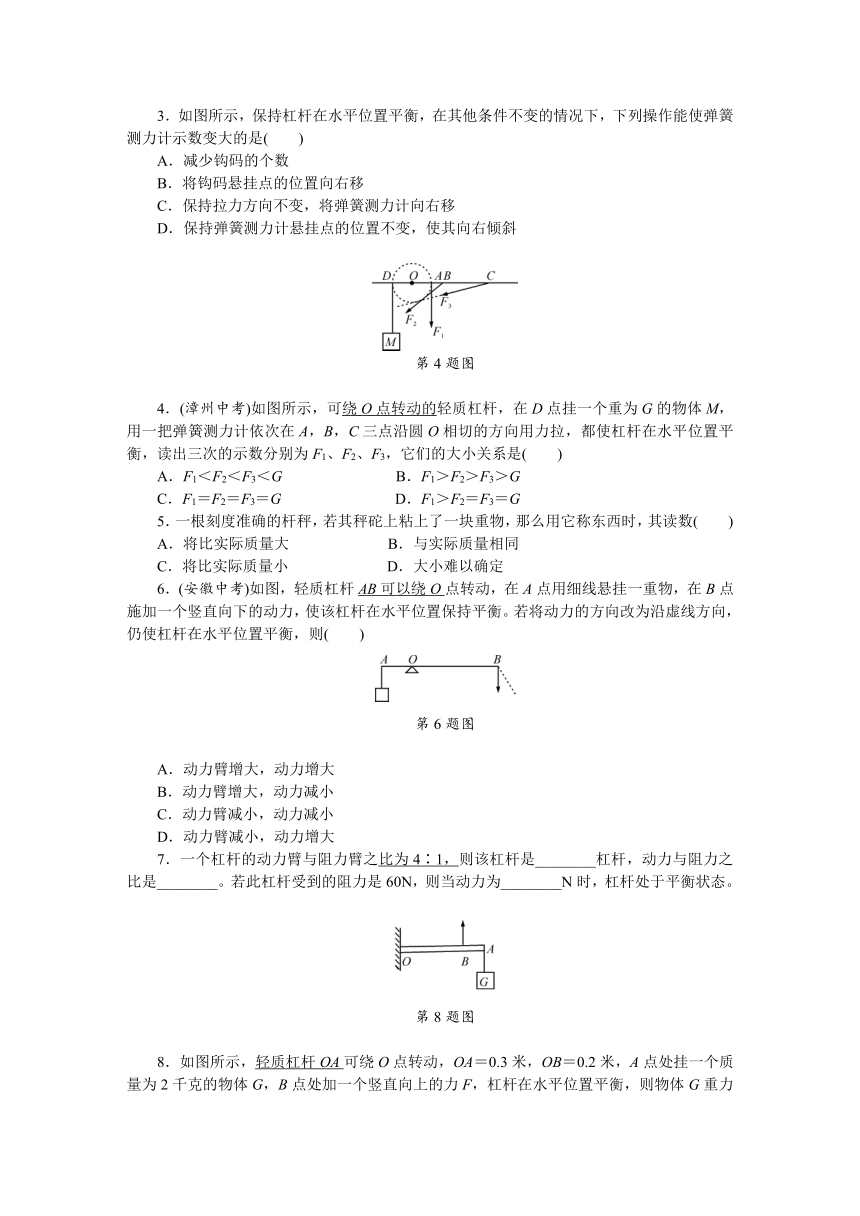

3．如图所示，保持杠杆在水平位置平衡，在其他条件不变的情况下，下列操作能使弹簧测力计示数变大的是(　　)
A．减少钩码的个数
B．将钩码悬挂点的位置向右移
C．保持拉力方向不变，将弹簧测力计向右移
D．保持弹簧测力计悬挂点的位置不变，使其向右倾斜
第4题图
4．(漳州中考)如图所示，可绕O点转动的
( http: / / www.21cnjy.com )轻质杠杆，在D点挂一个重为G的物体M，用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1、F2、F3，它们的大小关系是(　　)
A．F1＜F2＜F3＜G
B．F1＞F2＞F3＞G
C．F1＝F2＝F3＝G
D．F1＞F2＝F3＝G
5．一根刻度准确的杆秤，若其秤砣上粘上了一块重物，那么用它称东西时，其读数(　　)
A．将比实际质量大
B．与实际质量相同
C．将比实际质量小
D．大小难以确定
6．(安徽中考)如图，轻质杠杆AB可以绕O
( http: / / www.21cnjy.com )点转动，在A点用细线悬挂一重物，在B点施加一个竖直向下的动力，使该杠杆在水平位置保持平衡。若将动力的方向改为沿虚线方向，仍使杠杆在水平位置平衡，则(　　)
第6题图
A．动力臂增大，动力增大
B．动力臂增大，动力减小
C．动力臂减小，动力减小
D．动力臂减小，动力增大
7．一个杠杆的动力臂与阻力臂之比为4∶1，
( http: / / www.21cnjy.com )则该杠杆是________杠杆，动力与阻力之比是________。若此杠杆受到的阻力是60N，则当动力为________N时，杠杆处于平衡状态。
第8题图
8．如图所示，轻质杠杆OA
( http: / / www.21cnjy.com )可绕O点转动，OA＝0.3米，OB＝0.2米，A点处挂一个质量为2千克的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，则物体G重力大小为______牛，力F大小为______牛。
第9题图
9．如图所示，O为杠杆的支点，OA＝4
( http: / / www.21cnjy.com )0厘米，OB＝50厘米，B点所挂物体重60牛，要使杠杆在水平位置平衡，则在A点至少加一个竖直向上______牛的动力，这是一个________(填“省力”或“费力”)杠杆。
10．如图所示，杠杆AOB的A端挂
( http: / / www.21cnjy.com )重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则GA和GB的大小关系是GA________GB。
第10题图
第11题图
11．如图所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力________(填“F上”或“F下”)。
12．扎西和小玲探究杠杆平衡条件实验。
实验
次数,动力
F1(N),动力臂
L1(cm),阻力
F2(N),阻力臂
L2(cm)
1,0.5,20,1.0,10
2,1.5,20,1.5,20
3,4.0,10,2.0,20
第12题图
(1)提供的实验器材有：带刻度的杠杆、支架、8个钩码、________。
(2)实验时，发现杠杆的左端高于右
( http: / / www.21cnjy.com )端，则应将左端的平衡螺母向________调节(填“左”或“右”)，使杠杆在水平位置平衡，这样便于在杠杆上直接读出__________。
(3)在实验中，扎西将钩码挂在如图所示的位置，小玲怎样挂钩码，才能使杠杆在水平位置平衡？请你在图中画出钩码的挂法。
(4)分析表格中的数据，可知杠杆的平衡条件为：________________。
第13题图
13．(镇江中考)图中AOB是可绕O点无摩擦
( http: / / www.21cnjy.com )转动的轻杆，A端挂重300N的物块，AO与OB长度之比为5∶4。人始终沿竖直方向拉挂在B端的轻环。要使轻杆水平平衡，人应施加拉力为__________N，人要不被拉起，则人重至少为________N。与水平平衡相比，当轻杆在图中虚线位置平衡时，人的拉力将____________(填“变大”、“变小”或“不变”)。
B组　自主提高
14．(济南中考)为了探究
( http: / / www.21cnjy.com )杠杆的平衡条件，物理老师带来了一个自制杠杆AB，从其上找一点C用支架支起来，如图所示。当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶。根据这一实验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是(　　)
第14题图
A．水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？
B．水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？
C．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？
D．杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？
15．如图所示，长1.6
( http: / / www.21cnjy.com )m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力——位移传感器竖直作用在杆上，并能使杆始终保持水平平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示。据图可知金属杆重(　　)
第15题图
A．5N
B．10N
C．20N
D．40N
第16题图
16．(锦州中考)如图所示，用固定在墙
( http: / / www.21cnjy.com )上的三角支架ABC放置空调室外机。如果A处螺钉松脱，则支架会绕________点倾翻。已知AB长40cm，AC长30cm。室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为________N(支架重力不计)。为了安全，室外机的位置应尽量________(填“靠近”或“远离”)墙壁。
17．(扬州中考)“低头族”长时间低头
( http: / / www.21cnjy.com )看手机，会引起颈部肌肉损伤。当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力。为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验。如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点。将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：
低头角度θ/°
0
15
30
45
60
细线拉力F/N
0
7.3
14.0
20.2
25.0
第17题图
(1)设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是________N。
(2)在图乙中画出细线拉力的示意图。
(3)请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答
___________________
_______。
(4)请你就预防和延缓颈椎损伤提出一个合理化的建议：
____________________________
_
_______。
第4节　简单机械(第2课时)
【课堂笔记】
1．l1＞l2　省力　2.l1＜l2　费力　3.l1＝l2　等臂
【课时训练】
1－5.ABDCC　6.D
7．省力　1∶4　15
8．19.6　29.4
9．75　费力　10.＜　11.F上
12．(1)测力计　(2)左　力臂的大小　(3)图略　(4)F1L1＝F2L2
13．375　375　不变
14－15.CB
16．C　200　靠近
17．(1)200　(2)由题意知，细线拉力的方向应垂直于OB向下，如图所示：
(3)人低头的角度越大，G的力臂越大　(4)尽量减小低头的角度(或不要长时间低头做事，低头时间久了要抬头休息等等)
