浙教版九年级（上）课堂同步练习：第三章 第6节 电能（第4课时）

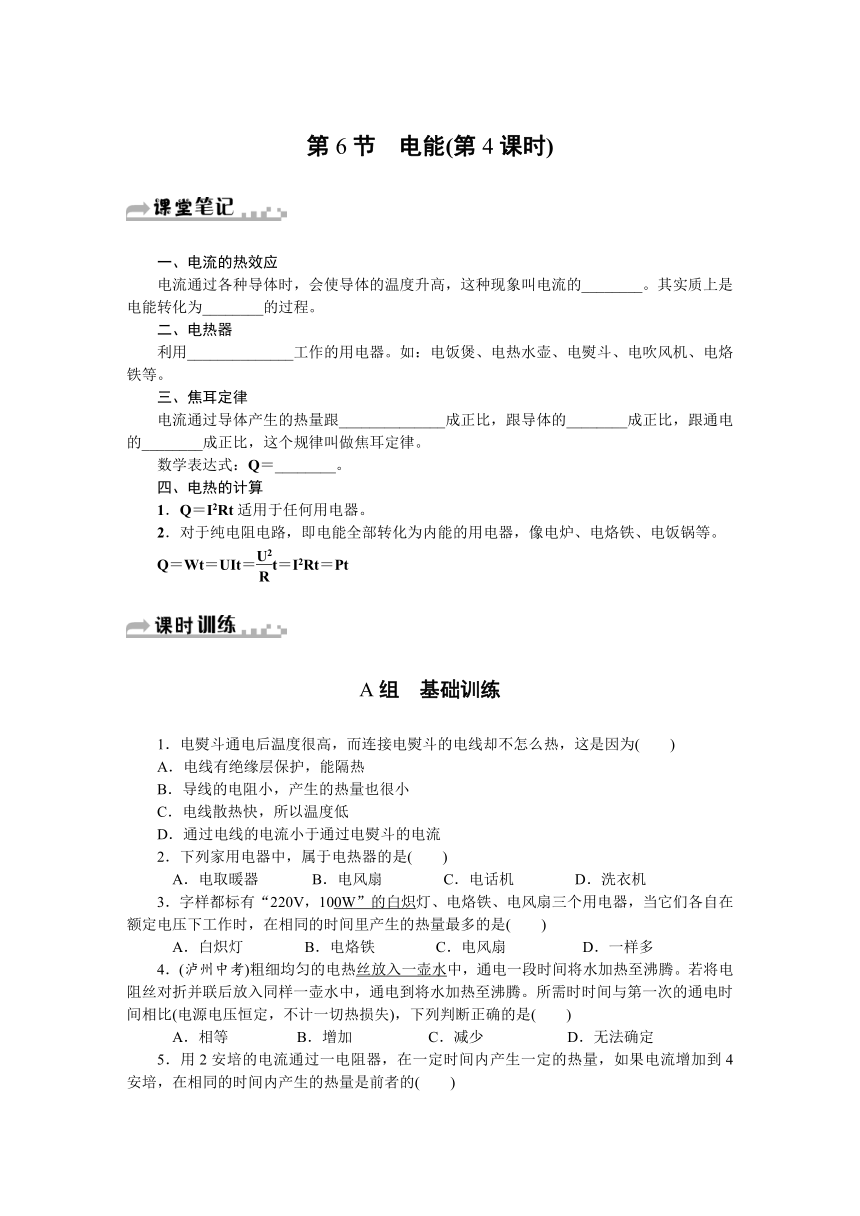

第6节　电能(第4课时)
一、电流的热效应
电流通过各种导体时，会使导体的温度升高，这种现象叫电流的________。其实质上是电能转化为________的过程。
二、电热器
利用______________工作的用电器。如：电饭煲、电热水壶、电熨斗、电吹风机、电烙铁等。
三、焦耳定律
电流通过导体产生的热量跟______________成正比，跟导体的________成正比，跟通电的________成正比，这个规律叫做焦耳定律。
数学表达式：Q＝________。
四、电热的计算
1．Q＝I2Rt适用于任何用电器。
2．对于纯电阻电路，即电能全部转化为内能的用电器，像电炉、电烙铁、电饭锅等。
Q＝Wt＝UIt＝t＝I2Rt＝Pt
A组　基础训练
1．电熨斗通电后温度很高，而连接电熨斗的电线却不怎么热，这是因为(　　)
A．电线有绝缘层保护，能隔热
B．导线的电阻小，产生的热量也很小
C．电线散热快，所以温度低
D．通过电线的电流小于通过电熨斗的电流
2．下列家用电器中，属于电热器的是(　　)
　A．电取暖器
B．电风扇
C．电话机
D．洗衣机
3．字样都标有“220V，100W”的白炽
( http: / / www.21cnjy.com )灯、电烙铁、电风扇三个用电器，当它们各自在额定电压下工作时，在相同的时间里产生的热量最多的是(　　)
A．白炽灯
B．电烙铁
C．电风扇
D．一样多
4．(泸州中考)粗细均匀的电热丝放入一壶水
( http: / / www.21cnjy.com )中，通电一段时间将水加热至沸腾。若将电阻丝对折并联后放入同样一壶水中，通电到将水加热至沸腾。所需时时间与第一次的通电时间相比(电源电压恒定，不计一切热损失)，下列判断正确的是(　　)
A．相等
B．增加
C．减少
D．无法确定
5．用2安培的电流通过一电阻器，在一定时间内产生一定的热量，如果电流增加到4安培，在相同的时间内产生的热量是前者的(　　)
A．1/2
B．1/4
C．4倍
D．2倍

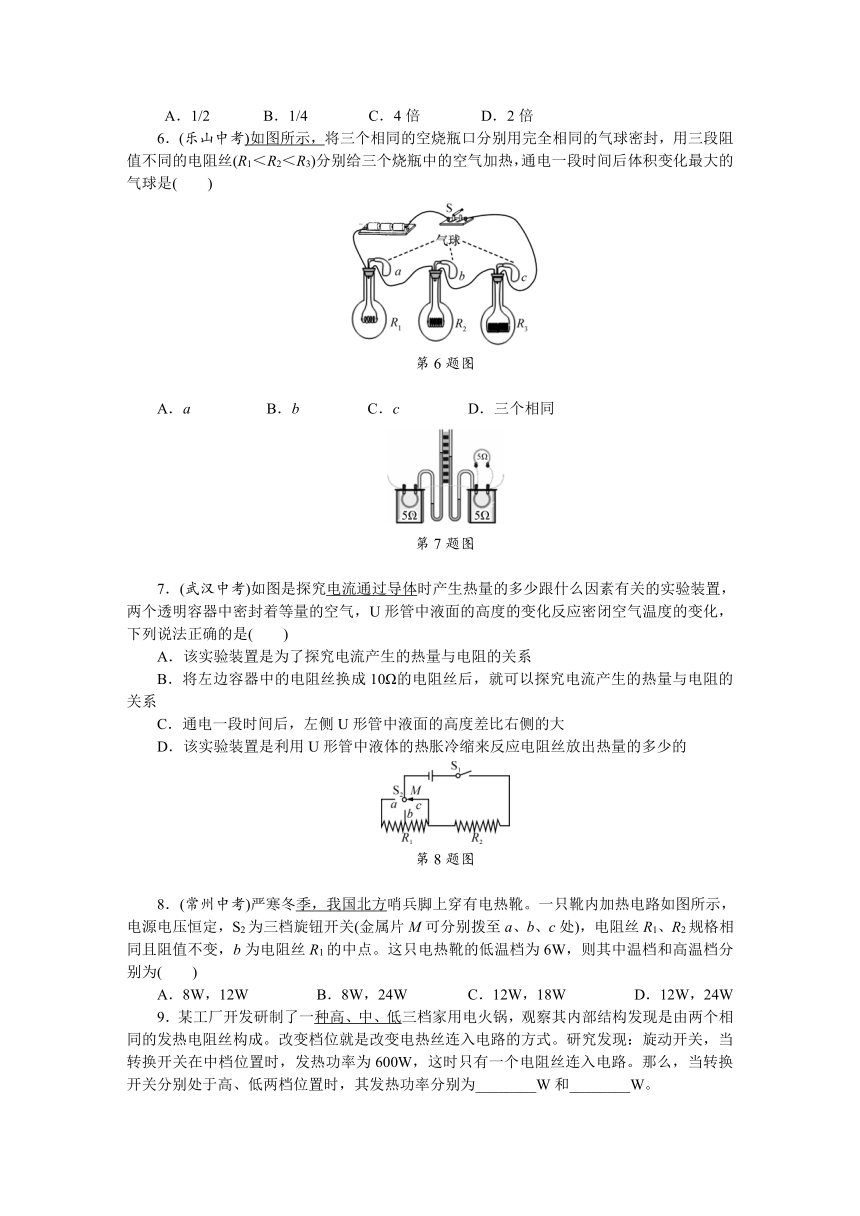

6．(乐山中考)如图所示，
( http: / / www.21cnjy.com )将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝(R1＜R2＜R3)分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是(　　)
第6题图
A．a
B．b
C．c
D．三个相同
第7题图
7．(武汉中考)如图是探究电流通过导体
( http: / / www.21cnjy.com )时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是(　　)
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
第8题图
8．(常州中考)严寒冬季，我国北方
( http: / / www.21cnjy.com )哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。这只电热靴的低温档为6W，则其中温档和高温档分别为(　　)
A．8W，12W
B．8W，24W
C．12W，18W
D．12W，24W
9．某工厂开发研制了一种高、中、低
( http: / / www.21cnjy.com )三档家用电火锅，观察其内部结构发现是由两个相同的发热电阻丝构成。改变档位就是改变电热丝连入电路的方式。研究发现：旋动开关，当转换开关在中档位置时，发热功率为600W，这时只有一个电阻丝连入电路。那么，当转换开关分别处于高、低两档位置时，其发热功率分别为________W和________W。
第10题图

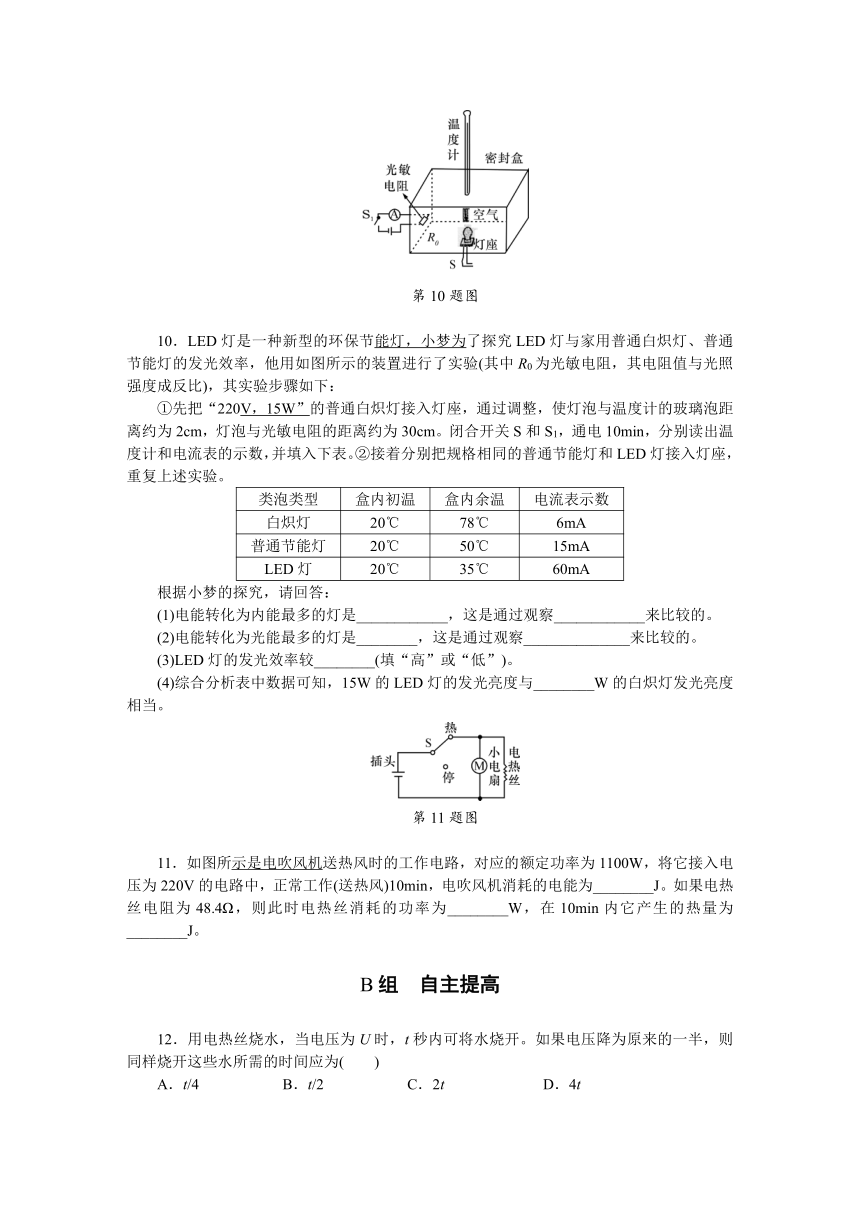

10．LED灯是一种新型的环保节能灯，小梦为
( http: / / www.21cnjy.com )了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，他用如图所示的装置进行了实验(其中R0为光敏电阻，其电阻值与光照强度成反比)，其实验步骤如下：
①先把“220V，15W”
( http: / / www.21cnjy.com )的普通白炽灯接入灯座，通过调整，使灯泡与温度计的玻璃泡距离约为2cm，灯泡与光敏电阻的距离约为30cm。闭合开关S和S1，通电10min，分别读出温度计和电流表的示数，并填入下表。②接着分别把规格相同的普通节能灯和LED灯接入灯座，重复上述实验。
类泡类型
盒内初温
盒内余温
电流表示数
白炽灯
20℃
78℃
6mA
普通节能灯
20℃
50℃
15mA
LED灯
20℃
35℃
60mA
根据小梦的探究，请回答：
(1)电能转化为内能最多的灯是____________，这是通过观察____________来比较的。
(2)电能转化为光能最多的灯是________，这是通过观察______________来比较的。
(3)LED灯的发光效率较________(填“高”或“低”)。
(4)综合分析表中数据可知，15W的LED灯的发光亮度与________W的白炽灯发光亮度相当。
第11题图
11．如图所示是电吹风机
( http: / / www.21cnjy.com )送热风时的工作电路，对应的额定功率为1100W，将它接入电压为220V的电路中，正常工作(送热风)10min，电吹风机消耗的电能为________J。如果电热丝电阻为48.4Ω，则此时电热丝消耗的功率为________W，在10min内它产生的热量为________J。
B组　自主提高
12．用电热丝烧水，当电压为U时，t秒内可将水烧开。如果电压降为原来的一半，则同样烧开这些水所需的时间应为(　　)
A．t/4
B．t/2
C．2t
D．4t
第13题图
13．(威海中考)如图是某家用电热器内
( http: / / www.21cnjy.com )部电路结构示意图，其中R1、R2为加热电阻丝(R1＞R2)。电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是(　　)
第14题图
14．(河南中考)如图是某款电热水龙头
( http: / / www.21cnjy.com )的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水档之间的切换。当开关同时接触2、3触点时，水龙头放出的是________水(填“冷”、“温”“热”)。若R2＝2R1，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正常工作1min消耗的电能为________J。
15．如图甲、乙所示为某型号电水壶的电路示意图及铭牌，R与R0产生的热能均能被水吸收，保温状态水温保持在80℃以上。回答下列问题：
第15题图
(1)保温状态下，开关S0、S分别处于什么状态？
(2)求电阻R0和R的阻值。
(3)80℃的一杯水，放在桌上自然冷却，每隔5分钟记录一次水温，得出丙图图线。从图中可以得出什么降温规律？
(4)一满壶80℃的水自然冷却到室温，水释放的热量为多少？〔水的比热c＝4.2×103J/(kg·℃)〕
16．(泉州中考)如图甲是某品牌电
( http: / / www.21cnjy.com )压力锅，图乙所示是它的简化电路图。R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1＝1000W，通过R1的电流为I1，当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合。电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2。图2是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系，已知I1＝5I2。求：
第16题图
(1)电压力锅处于加热状态时，通过电阻R1的电流。
(2)电压力锅处于保压状态时的功率P2。
(3)用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间。(不考虑能量损失)
第6节　电能(第4课时)
【课堂笔记】
一、热效应　内能
二、电流的热效应
三、电流的平方　电阻　时间　I2Rt
【课时训练】
1—5.BABCC　6—8.CCA
9．1200　300
10．(1)白炽灯　温度计示数的变化　(2)LED灯
电流表示数　(3)高　(4)150
11．6.6×105　1000　6×105
12－13.DD
14．温　1.8×105
15．(1)S0断开，S闭合
(2)R0＝1166Ω　R＝44Ω　(3)温度开始降得快，后来降得慢　(4)1.26×105J　
16．(1)由题知，闭合开关S1，开关S
( http: / / www.21cnjy.com )2与触点b接通，R1接入电路，电压力锅处于加热状态，根据P＝UI，通过电阻R1的电流：I1＝＝≈4.5A；　(2)闭合开关S1，开关S2与触点a接通，R2接入电路，电压力锅处于保压状态，根据P＝UI得：U＝，所以＝，已知I1＝5I2。即：＝，解得：P2＝200W；
(3)根据Q＝W＝t，电路的实际电
( http: / / www.21cnjy.com )压为210V，加热状态下需要热量相同，Q1＝Q1′，则：t1＝t1′，即：×10min＝×t1′，解得：t1′≈11min。
