2016-2017学年度粤沪版九年级物理上册第十五章 电能与电功率 单元检测题（提升版）

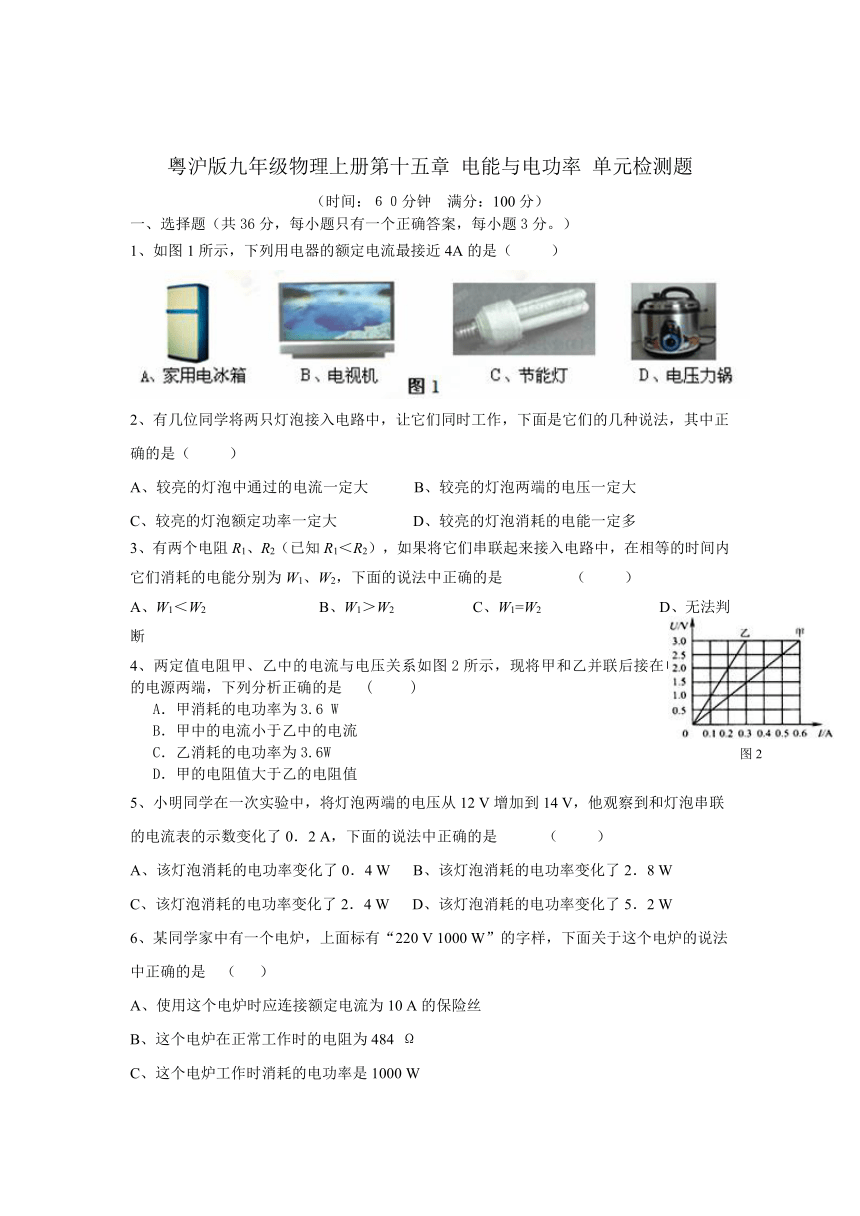

粤沪版九年级物理上册第十五章
电能与电功率
单元检测题
（时间：６０分钟
满分：100分）
一、选择题（共36分，每小题只有一个正确答案，每小题3分。）
1、如图1所示，下列用电器的额定电流最接近4A的是（
）
2、有几位同学将两只灯泡接入电路中，让它们同时工作，下面是它们的几种说法，其中正确的是（
）
A、较亮的灯泡中通过的电流一定大
B、较亮的灯泡两端的电压一定大
C、较亮的灯泡额定功率一定大
D、较亮的灯泡消耗的电能一定多
3、有两个电阻R1、R2（已知R1＜R2），如果将它们串联起来接入电路中，在相等的时间内它们消耗的电能分别为W1、W2，下面的说法中正确的是
（
）
A、W1＜W2
B、W1＞W2
C、W1=W2
D、无法判断
4、两定值电阻甲、乙中的电流与电压关系如图2所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是
(
)
A．甲消耗的电功率为3.6
W
B．甲中的电流小于乙中的电流
C．乙消耗的电功率为3.6W
D．甲的电阻值大于乙的电阻值
5、小明同学在一次实验中，将灯泡两端的电压从12
V增加到14
V，他观察到和灯泡串联的电流表的示数变化了0．2
A，下面的说法中正确的是
（
）
A、该灯泡消耗的电功率变化了0．4
W
B、该灯泡消耗的电功率变化了2．8
W
C、该灯泡消耗的电功率变化了2．4
W
D、该灯泡消耗的电功率变化了5．2
W
6、某同学家中有一个电炉，上面标有“220
V
1000
W”的字样，下面关于这个电炉的说法中正确的是
（
）
A、使用这个电炉时应连接额定电流为10
A的保险丝
B、这个电炉在正常工作时的电阻为484
Ω
C、这个电炉工作时消耗的电功率是1000
W
D、这个电炉正常工作0．5
h消耗的电能为1．8×106
J

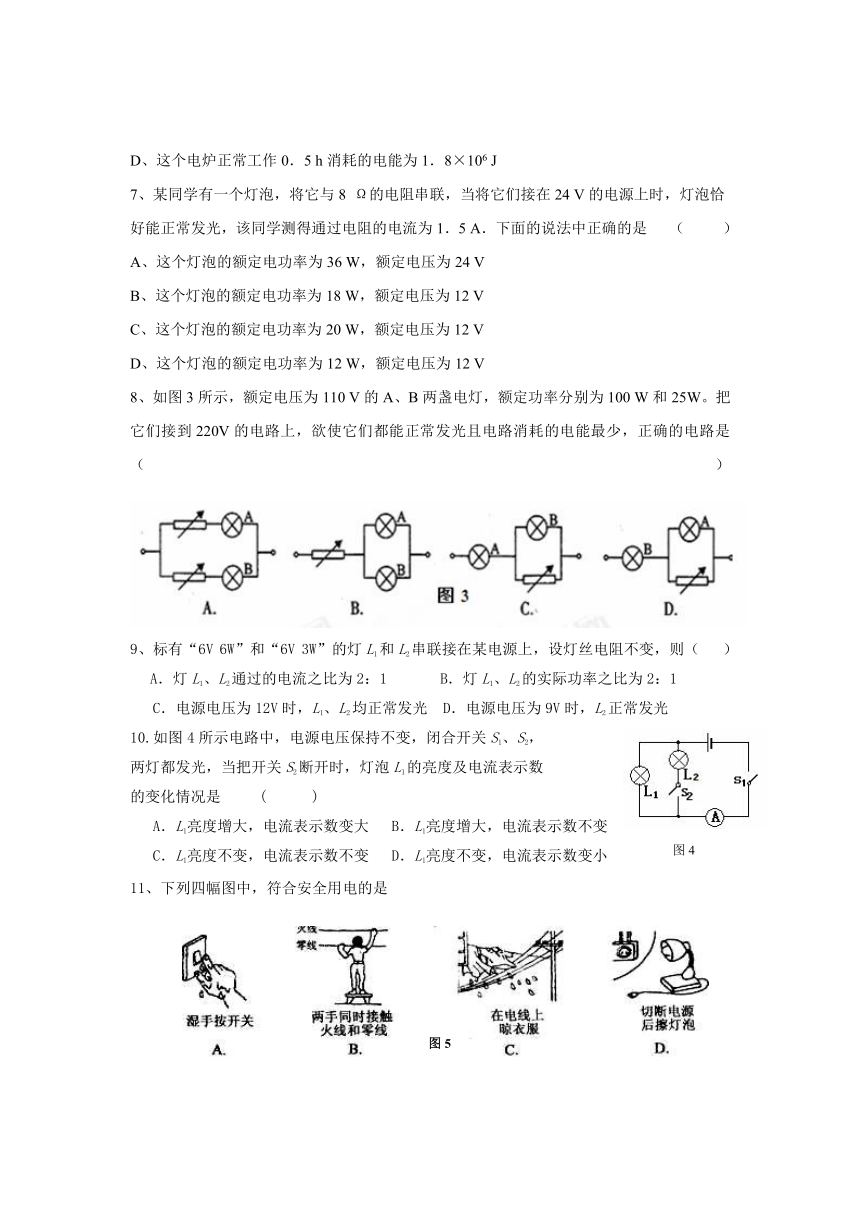

7、某同学有一个灯泡，将它与8
Ω的电阻串联，当将它们接在24
V的电源上时，灯泡恰好能正常发光，该同学测得通过电阻的电流为1．5
A．下面的说法中正确的是
（
）
A、这个灯泡的额定电功率为36
W，额定电压为24
V
B、这个灯泡的额定电功率为18
W，额定电压为12
V
C、这个灯泡的额定电功率为20
W，额定电压为12
V
D、这个灯泡的额定电功率为12
W，额定电压为12
V
8、如图3所示，额定电压为110
V的A、B两盏电灯，额定功率分别为100
W和25W。把它们接到220V的电路上，欲使它们都能正常发光且电路消耗的电能最少，正确的电路是
（
）
9、标有“6V
6W”和“6V
3W”的灯L1和L2串联接在某电源上，设灯丝电阻不变，则（
）
A．灯L1、L2通过的电流之比为2：1
B．灯L1、L2的实际功率之比为2：1
C．电源电压为12V时，L1、L2均正常发光
D．电源电压为9V时，L2正常发光
10.如图4所示电路中，电源电压保持不变，闭合开关S1、S2，
两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数
的变化情况是
(
)
A．L1亮度增大，电流表示数变大
B．L1亮度增大，电流表示数不变
C．L1亮度不变，电流表示数不变
D．L1亮度不变，电流表示数变小
11、下列四幅图中，符合安全用电的是

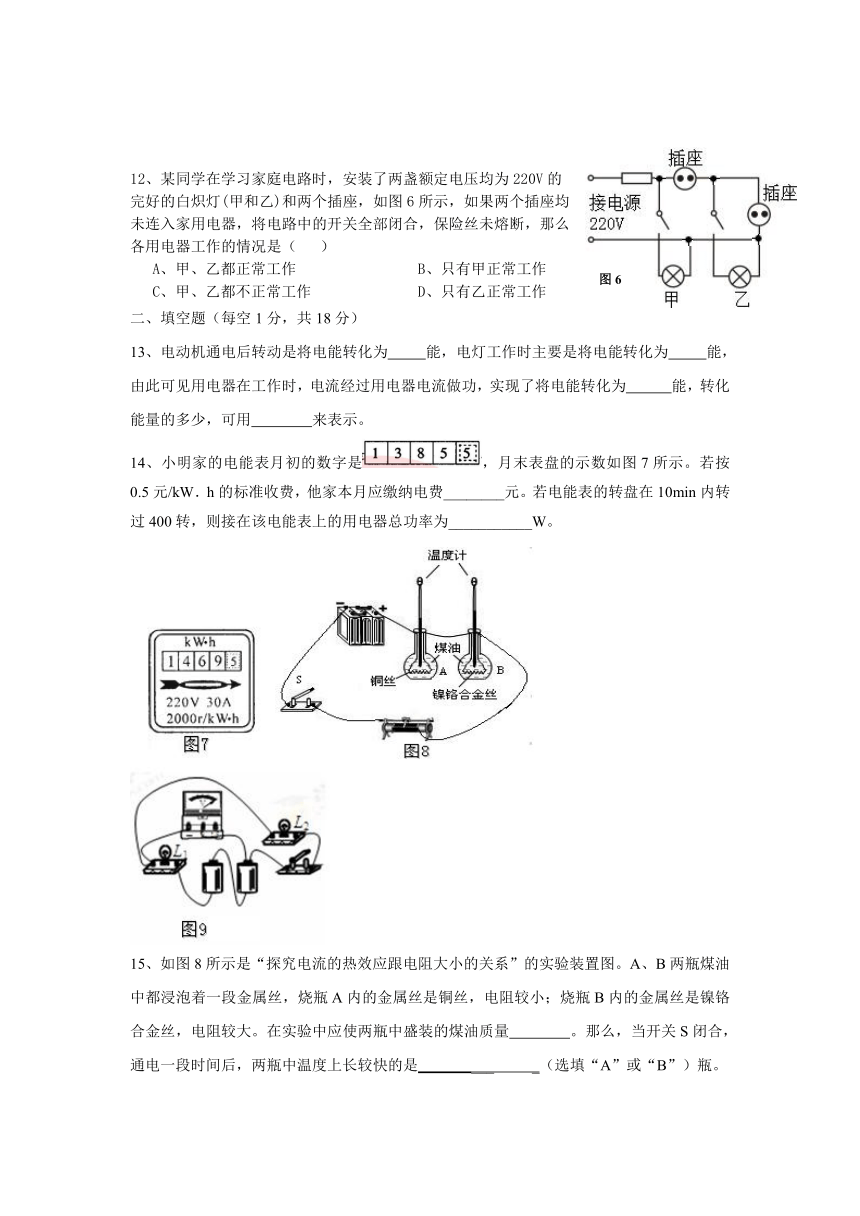

12、某同学在学习家庭电路时，安装了两盏额定电压均为220V的
完好的白炽灯(甲和乙)和两个插座，如图6所示，如果两个插座均
未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么
各用电器工作的情况是（
）
A、甲、乙都正常工作
B、只有甲正常工作
C、甲、乙都不正常工作
D、只有乙正常工作
二、填空题（每空1分，共18分）
13、电动机通电后转动是将电能转化为
能，电灯工作时主要是将电能转化为
能，由此可见用电器在工作时，电流经过用电器电流做功，实现了将电能转化为
能，转化能量的多少，可用
来表示。
14、小明家的电能表月初的数字是，月末表盘的示数如图7所示。若按0.5元/kW．h的标准收费，他家本月应缴纳电费________元。若电能表的转盘在10min内转过400转，则接在该电能表上的用电器总功率为___________W。
15、如图8所示是“探究电流的热效应跟电阻大小的关系”的实验装置图。A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内的金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍铬合金丝，电阻较大。在实验中应使两瓶中盛装的煤油质量
。那么，当开关S闭合，通电一段时间后，两瓶中温度上长较快的是
___
_（选填“A”或“B”）瓶。

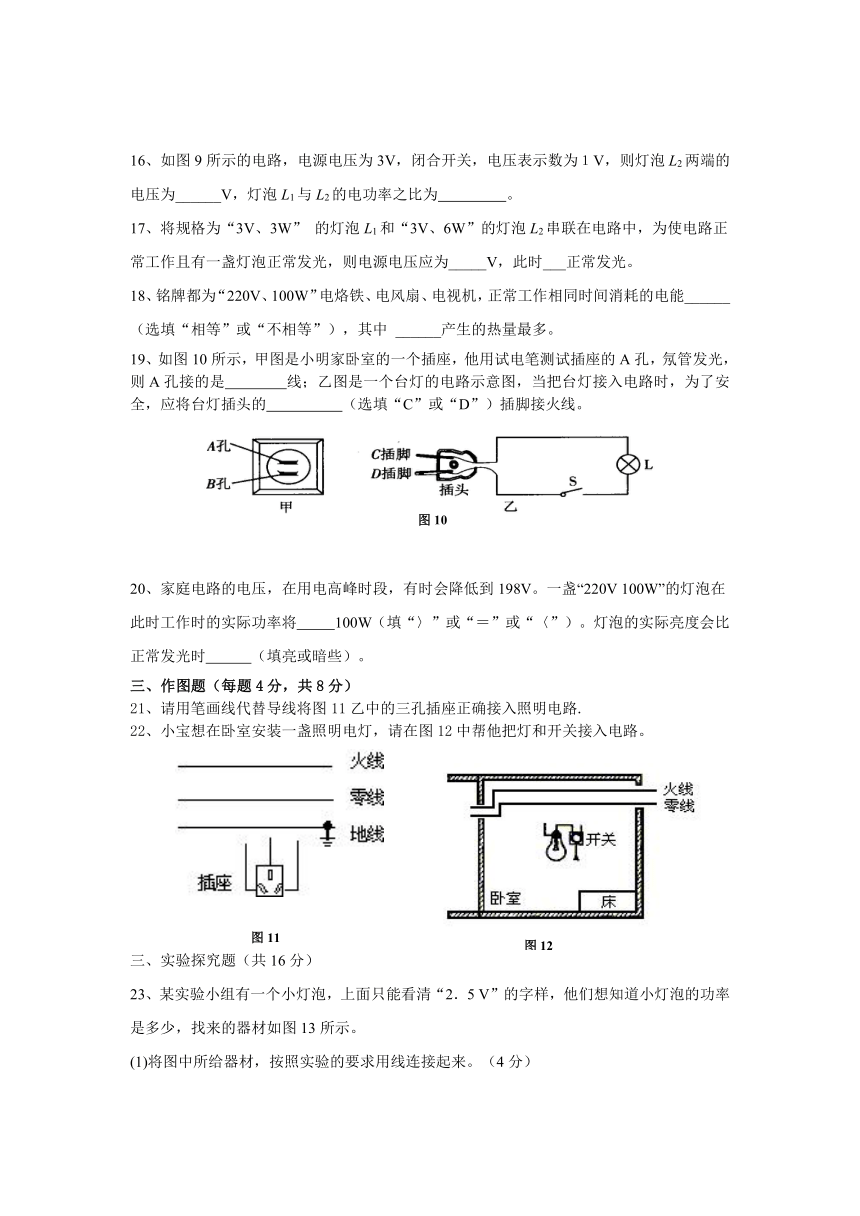

16、如图9所示的电路，电源电压为3V，闭合开关，电压表示数为１V，则灯泡L2两端的电压为______V，灯泡L1与L2的电功率之比为
。
17、将规格为“3V、3W”
的灯泡L1和“3V、6W”的灯泡L2串联在电路中，为使电路正常工作且有一盏灯泡正常发光，则电源电压应为_____V，此时___正常发光。
18、铭牌都为“220V、100W”电烙铁、电风扇、电视机，正常工作相同时间消耗的电能______（选填“相等”或“不相等”），其中
______产生的热量最多。
19、如图10所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是
线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
（选填“C”或“D”）插脚接火线。
20、家庭电路的电压，在用电高峰时段，有时会降低到198V。一盏“220V
100W”的灯泡在此时工作时的实际功率将
100W（填“〉”或“＝”或“〈”）。灯泡的实际亮度会比正常发光时
（填亮或暗些）。
三、作图题（每题4分，共8分）
21、请用笔画线代替导线将图11乙中的三孔插座正确接入照明电路.
22、小宝想在卧室安装一盏照明电灯，请在图12中帮他把灯和开关接入电路。
三、实验探究题（共16分）
23、某实验小组有一个小灯泡，上面只能看清“2．5
V”的字样，他们想知道小灯泡的功率是多少，找来的器材如图13所示。
(1)将图中所给器材，按照实验的要求用线连接起来。（4分）
(2)在闭合开关以前，应将滑动变阻器的滑片滑到_____端。
(3)实验中的电源用_____节干电池串联即可．如果灯泡的电阻约为9
Ω，电流表选用的接线柱应为_____和_____。
(4)当灯泡正常发光时，请你在图（甲）中的表盘上画出指针的位置。
（5）当灯泡正常发光时，电流表的指针位置如图（乙）中的表盘所示，这个小灯泡的电功率为__
___。
四、简答与计算题（24题11分，25题11分，共22分）
24、某同学家的电子式电能表上个月月初、月末的表盘如图15所示。表盘上“1600imp/kwh”表示每用电1kwh指示灯闪烁1600次。根据表盘上的信息，回答下列问题：（1）该同学家上个月共用电多少kwh？（2）该同学家同时使用的用电器的总功率不得超过多少？（3）若只让一个标有“220V
484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家实际电压是多少？（设电热器电阻不变）
25、小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热．电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω
3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V
3W”的字样．
（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值．
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值．
粤沪版九年级物理上册第十五章
电能与电功率
单元检测题答案
1、D
2、D
3、A
4、C
5、D
6、D
7、B
8、C
9、D
10、D
11、D
12、B
13、机械
光
其他形式
电功（电能）
14、
42
1200
15、相等
B
16、1
2：1
17、
4.5
L1
18、相等
电烙铁19、火
D
20、〈
暗些
21、
22、
23、（1）见下左图（2）、依连线位置而定
（3）2
-
0.6
(
4)
见下右图（5）0.75W
24、解：（1）本月消耗的电能：W=12614.6kw h﹣12519.6kw h=95kw h．
（2）∵“220V”表示这个电能表的额定电压，“10A”表示电能表的标定电流，
∴电能表正常工作时的最大功率为：P=UI=220V×10A=2200W．
（3）∵电能表的指示灯闪烁了32次，
∴电热器消耗的电能为：W==0.02kw h=7.2×104J，
而t=3min=180s，
∴电热器的实际功率为：P===400W，
又∵U额=220V，P额=484W，
∴电热器的电阻为：R===100Ω，
而P=，
∴该同学家的实际电压为：U实===200V．
答：（1）该同学家上个月共用电95kw h．
（2）该同学家同时使用的用电器总功率不得超过2200W．
（3）该同学家的实际电压是200V．
25、解：（1）∵UL=12V，PL=3W，
∴灯泡L正常工作时的电流为：IL===0.25A．
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，
则此时灯泡两端的电压为UL=12V，而电源电压为U=72V，
∴电阻R1两端的电压为：U1=U﹣UL=72V﹣12V=60V，
灯泡L灯泡L正常工作时的电流为0.25A，此时电路中的电流为0.25A，
∴电阻R1的阻值为：R1===240Ω．
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2串联，电源电压为U=72V，
则U1=U2=U=72V，
而滑动变阻器的最大电阻为R大=200Ω，
∴R2消耗电功率的最小值为：P小===25.92W．
电阻R1的阻值为240Ω，而U1=U2=U=72V，
∴此时通过R1的电流为：I1===0.3A，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，
∴通过R2的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，
R2消耗电功率的最大值为：P大=UI2=72V×2.7A=194.4W．
答：（1）灯泡正常工作时的电流是0.25A．
（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω．
（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为25.93W、最大值为194.4W．
