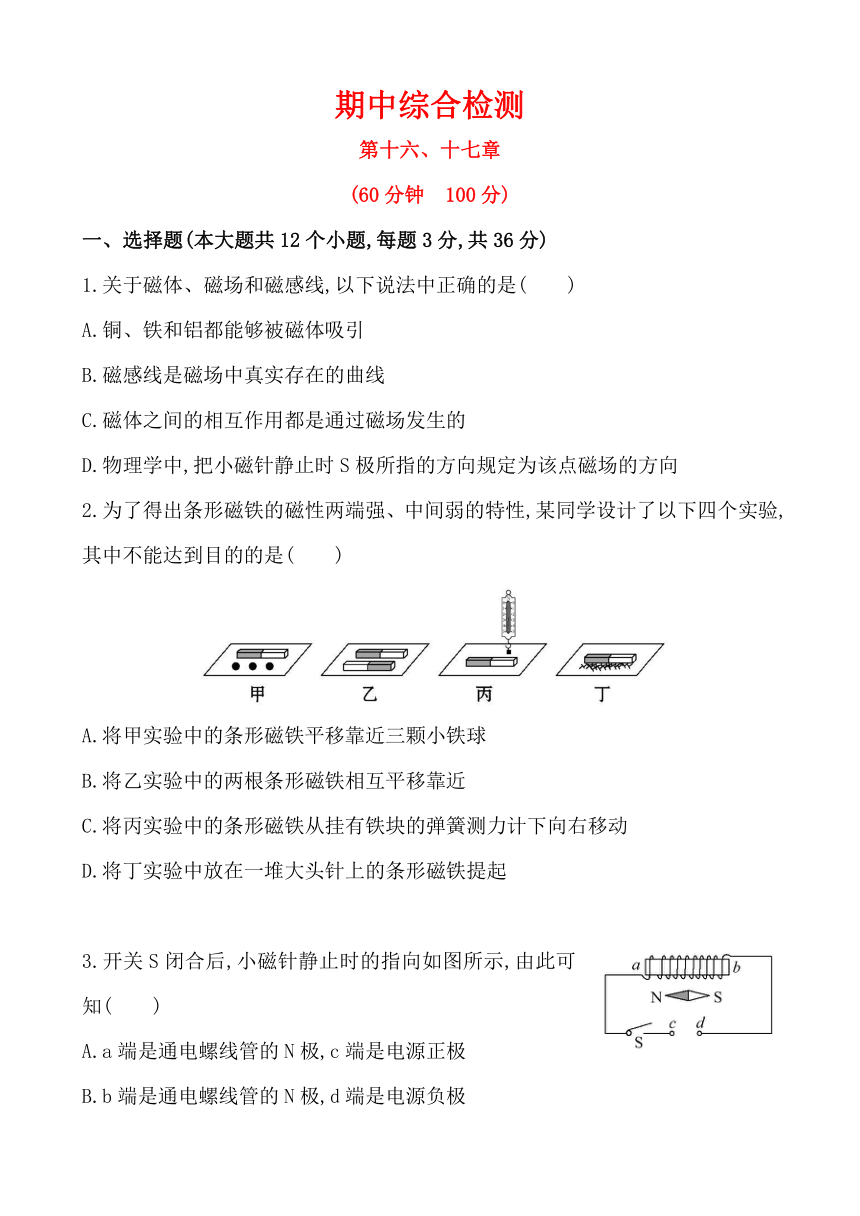

期中综合检测
第十六、十七章
(60分钟 100分)
一、选择题(本大题共12个小题,每题3分,共36分)
1.关于磁体、磁场和磁感线,以下说法中正确的是( )
A.铜、铁和铝都能够被磁体吸引
B.磁感线是磁场中真实存在的曲线
C.磁体之间的相互作用都是通过磁场发生的
D.物理学中,把小磁针静止时S极所指的方向规定为该点磁场的方向
2.为了得出条形磁铁的磁性两端强、中间弱的特性,某同学设计了以下四个实验,其中不能达到目的的是( )
A.将甲实验中的条形磁铁平移靠近三颗小铁球
B.将乙实验中的两根条形磁铁相互平移靠近
C.将丙实验中的条形磁铁从挂有铁块的弹簧测力计下向右移动
D.将丁实验中放在一堆大头针上的条形磁铁提起
3.开关S闭合后,小磁针静止时的指向如图所示,由此可知( )
A.a端是通电螺线管的N极,c端是电源正极
B.b端是通电螺线管的N极,d端是电源负极
C.b端是通电螺线管的N极,d端是电源正极
D.a端是通电螺线管的N极,c端是电源负极

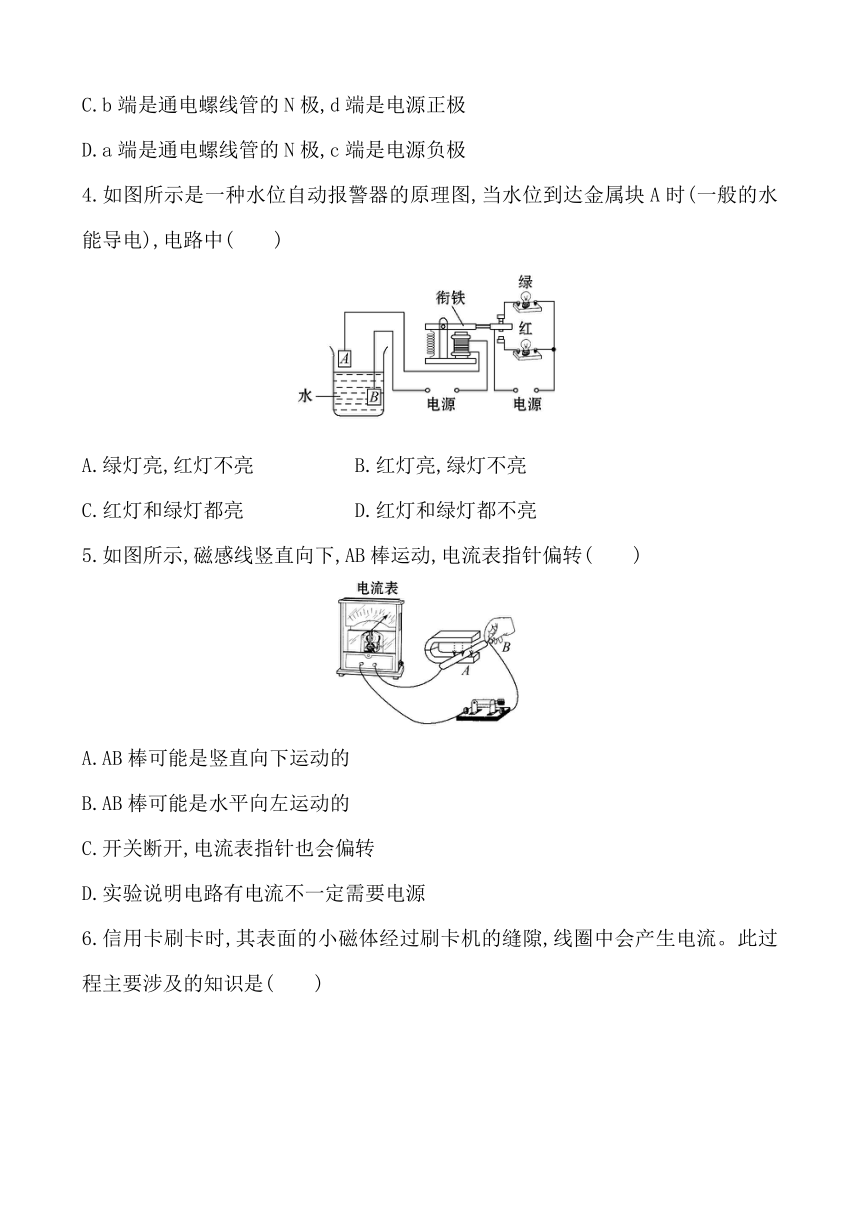

4.如图所示是一种水位自动报警器的原理图,当水位到达金属块A时(一般的水能导电),电路中( )
A.绿灯亮,红灯不亮 B.红灯亮,绿灯不亮
C.红灯和绿灯都亮 D.红灯和绿灯都不亮
5.如图所示,磁感线竖直向下,AB棒运动,电流表指针偏转( )
A.AB棒可能是竖直向下运动的
B.AB棒可能是水平向左运动的
C.开关断开,电流表指针也会偏转
D.实验说明电路有电流不一定需要电源

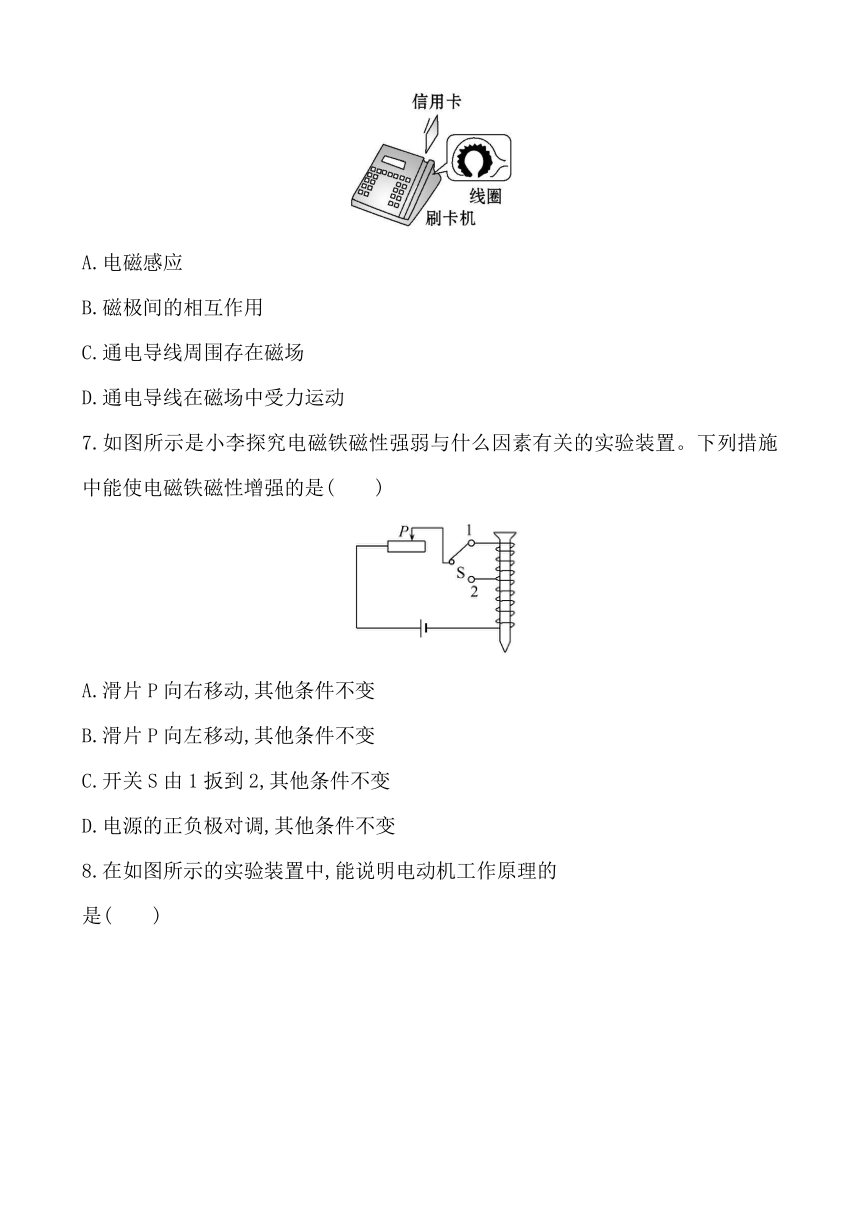

6.信用卡刷卡时,其表面的小磁体经过刷卡机的缝隙,线圈中会产生电流。此过程主要涉及的知识是( )
A.电磁感应
B.磁极间的相互作用
C.通电导线周围存在磁场
D.通电导线在磁场中受力运动
7.如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。下列措施中能使电磁铁磁性增强的是( )
A.滑片P向右移动,其他条件不变
B.滑片P向左移动,其他条件不变
C.开关S由1扳到2,其他条件不变
D.电源的正负极对调,其他条件不变

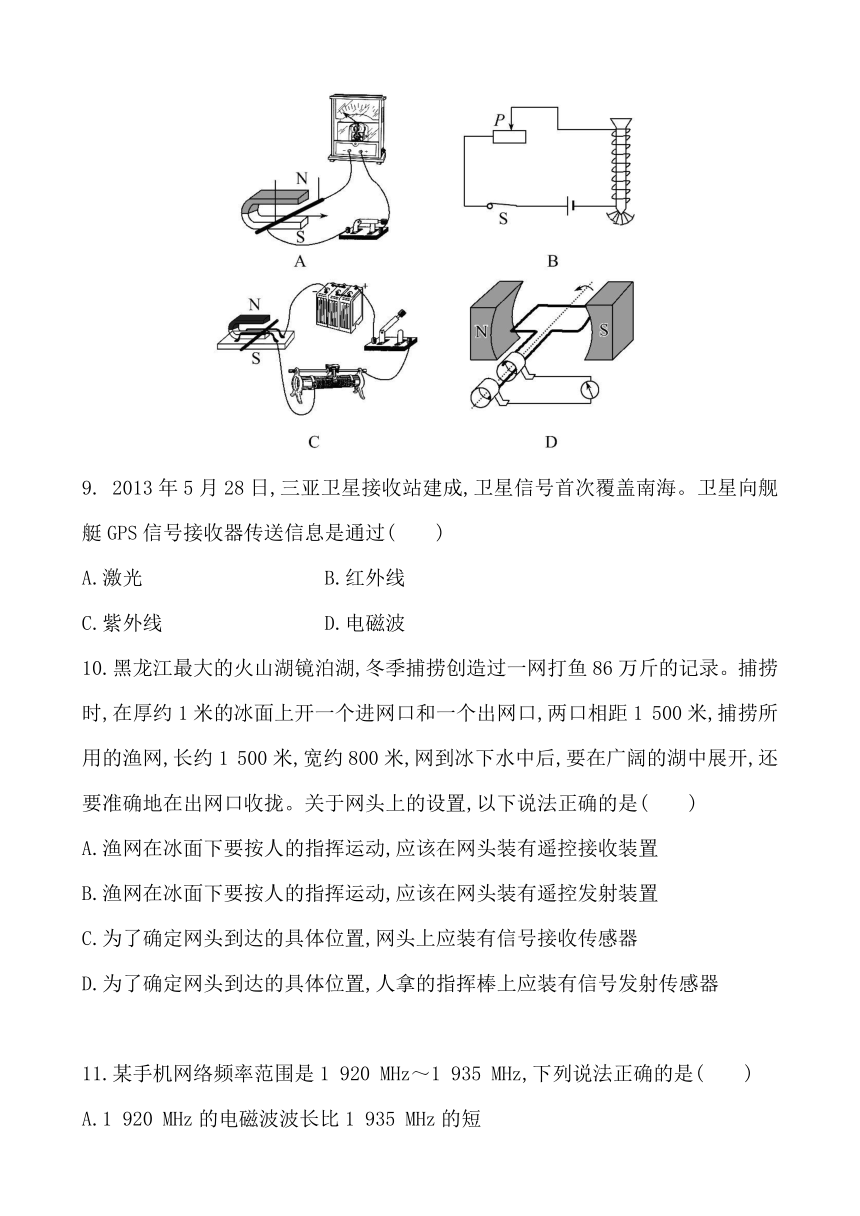

8.在如图所示的实验装置中,能说明电动机工作原理的
是( )
9. 2013年5月28日,三亚卫星接收站建成,卫星信号首次覆盖南海。卫星向舰艇GPS信号接收器传送信息是通过( )
A.激光 B.红外线
C.紫外线 D.电磁波
10.黑龙江最大的火山湖镜泊湖,冬季捕捞创造过一网打鱼86万斤的记录。捕捞时,在厚约1米的冰面上开一个进网口和一个出网口,两口相距1 500米,捕捞所用的渔网,长约1 500米,宽约800米,网到冰下水中后,要在广阔的湖中展开,还要准确地在出网口收拢。关于网头上的设置,以下说法正确的是( )
A.渔网在冰面下要按人的指挥运动,应该在网头装有遥控接收装置
B.渔网在冰面下要按人的指挥运动,应该在网头装有遥控发射装置
C.为了确定网头到达的具体位置,网头上应装有信号接收传感器
D.为了确定网头到达的具体位置,人拿的指挥棒上应装有信号发射传感器
11.某手机网络频率范围是1 920 MHz～1 935 MHz,下列说法正确的是( )
A.1 920 MHz的电磁波波长比1 935 MHz的短
B.1 920 MHz的电磁波不能在没有空气的月球上传播
C.1 920 MHz的电磁波在真空中传播的速度比1 935 MHz的慢
D.1 920 MHz和1 935 MHz的电磁波在真空中传播的速度相同

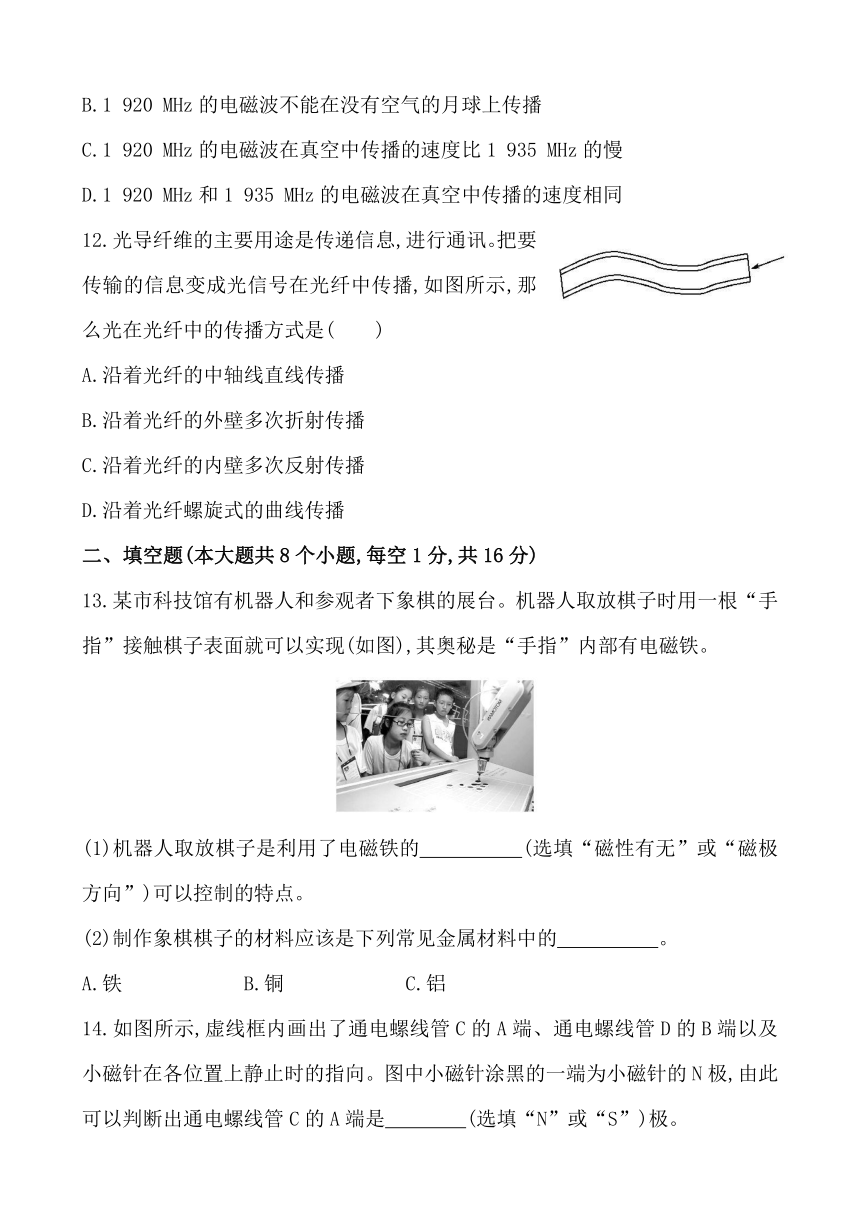

12.光导纤维的主要用途是传递信息,进行通讯。把要传输的信息变成光信号在光纤中传播,如图所示,那么光在光纤中的传播方式是( )
A.沿着光纤的中轴线直线传播
B.沿着光纤的外壁多次折射传播
C.沿着光纤的内壁多次反射传播
D.沿着光纤螺旋式的曲线传播
二、填空题(本大题共8个小题,每空1分,共16分)
13.某市科技馆有机器人和参观者下象棋的展台。机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图),其奥秘是“手指”内部有电磁铁。
(1)机器人取放棋子是利用了电磁铁的 (选填“磁性有无”或“磁极方向”)可以控制的特点。
(2)制作象棋棋子的材料应该是下列常见金属材料中的 。
A.铁 B.铜 C.铝
14.如图所示,虚线框内画出了通电螺线管C的A端、通电螺线管D的B端以及小磁针在各位置上静止时的指向。图中小磁针涂黑的一端为小磁针的N极,由此可以判断出通电螺线管C的A端是 (选填“N”或“S”)极。
15.小满同学做了一个如图所示的装置。闭合开关,用外力使导体棒ab水平向右运动,发现导体棒cd也随之运动起来,则实验装置中甲部分应用的物理原理是 ,乙部分产生的现象与 的工作原理相似。
16.如图是发电机模型,小风车在风的吹动下,带动线圈转动而
磁感线,产生的感应电流使电流计指针在中央零刻度
线两侧左右摆动,说明电路中产生的是 电。
17.如图所示,新建的居民住宅大多安装了自动空气开关,当电路由于电流过大时,电磁铁的磁性将变 (选填“强”或“弱”),吸引衔铁的力变大,使衔铁转动,闸刀在弹力作用下自动开启,切断电路,起到保险作用,其原理应是图中的 (选填“甲”或“乙”)图。
18.如图所示是研究电磁感应现象的实验装置,ab是一段粗铜导线,通过导线连接在灵敏电流计的两接线柱上。通过一系列的实验操作,分析总结出了产生感应电流的条件。请你回想你们当时在做这个实验时的情境,并参照表中示例,再写出其中的两次实验操作及相应的实验现象：
序号
操 作
现 象
示例
ab静止不动
电流计指针不动
1
2
19.如图所示,将手机置于封闭的玻璃罩内,把罩内的空气用抽气机抽走,使之成为真空,再拨打该手机号码,发现手机屏幕上显示有来电,但却听不到来电提示音,这说明 。
20.电磁波是一个大家族,红外线、可见光、紫外线、X射线、γ射线等都是家族中的成员。其中,用来检验金属中是否有缺陷的是 ,家用电器的遥控器发出的“光”是 。
三、作图题(3分)
21.请在图中分别标出小磁针a、b静止时的N、S极。
四、实验探究题(本大题共3个小题,共33分)
22.(6分)如图甲所示为猴子荡秋千的游戏装置,闭合开关后,猴子就会绕上方的横梁往复振荡。其内部电路基本结构如图乙所示(实现往复振荡的电路图中未画出)。
(1)开关闭合后,螺线管中产生磁场,其上方是 极。
(2)要让猴子动起来,下列设计和原理中,错误或不合理的是( )
A.应用了电流的磁效应
B.应用了电磁感应的原理
C.应用了电动机的原理
D.螺线管安装在底盘内,直导线安装在猴子的座位内
23.(12分)材料一：1820年,丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二：1825年,瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表,通过导线与螺旋线圈串联成闭合电路,并将螺旋线圈和电流表分别放置在两个相连的房间,如图。他将一个条形磁铁插入螺旋线圈内,同时跑到另一个房间里,观察电流表的指针是否偏转。进行多次实验,他都没有发现电流表指针发生偏转。
材料三：1831年,英国物理学家法拉第用闭合电路的一部分导体,在磁场里切割磁感线的时候,发现导体中产生电流,从而实现了利用磁场获得电流的愿望。
(1)进行奥斯特实验时,在静止的小磁针上方,分别用图甲和乙两种方式放置一根导线,当导线通电时,小磁针发生明显偏转的是 (选填“甲”或“乙”)。
(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究,是基于
的科学猜想。
(3)科拉顿的实验中, (选填“已经”或“没有”)满足产生感应电流的条件。要使他能观察到电流表指针偏转,你提出的一种改进方法是____________
? 。
24.(15分)在“探究什么情况下磁可以生电”的实验中,小芳发现每次电流表指针摆动的角度不同,提出了“感应电流的大小与哪些因素有关”的问题。
(1)小芳猜想可能与导体切割磁感线运动速度有关,速度越大, 能越大,转化成的电能就越多。你的猜想是可能与 有关。
(2)小芳为了验证自己的猜想,利用如图装置进行实验,
足够大的磁体放在水平面上,驱动装置通过两根绝缘细
线ab、cd使导体PQ沿直线水平向右运动(导体运动
区域的磁场强弱相同)。同一次实验,应使导体做
(选填“匀速”或“变速”)运动。如表是实验测得的数据,分析数据可得出结论： 。
实验次数
1
2
3
4
5
6
速度/cm·s-1
1
2
3
4
5
6
电流/mA
2.0
4.0
5.9
8.1
10.2
11.8
(3)此实验运用的研究方法主要是 。
答案解析
1.【解析】选C。本题考查的是磁现象的有关概念。磁体能吸引铁、钴、镍等物质;磁感线是为了形象描述磁场而人为假设的;物理学中,把小磁针静止时N极所指的方向规定为该点磁场的方向,故A、B、D错误。
2.【解析】选B。本题考查磁性强弱的判断。磁铁的两端磁性强,对小铁球的吸引力强,弹簧测力计在磁铁两端时示数大,条形磁铁提起时两端吸引大头针较多,则A、C、D可以区分磁铁两极磁性的强弱;磁极不同的两个磁铁相互吸引,同时靠近,无法区分磁性的强弱,B不能区分磁铁各部分磁性的强弱。
3.【解析】选C。本题考查通电螺线管极性和安培定则的运用。通电螺线管两端相当于条形磁体的两个磁极,由小磁针的指向可知通电螺线管a端为S极,b端为N极,然后根据安培定则可判断出螺线管中电流方向,可知c端是电源负极,d端是电源正极。故C选项正确。
4.【解析】选B。本题考查电磁铁和电磁继电器的有关知识。由于水是导体,所以当水位上升到A时,电磁铁的电路被接通,电磁铁通电,电磁铁吸引衔铁向下移动,同时把红灯接通,因此红灯亮报警,绿灯熄灭。
5.【解析】选B。本题考查电磁感应基本概念知识。电磁感应是闭合电路中部分导体在磁场中做切割磁感线运动产生感应电流,这个现象为电磁感应现象。A项不是切割磁感线运动,C项开关断开,不是闭合电路,D项电路中AB棒部分相当于电源。
6.【解析】选A。本题考查对电磁感应的认识。当磁体和线圈发生相对运动时,在线圈中会产生感应电流,这是电磁感应现象。
7.【解析】选B。滑片右移,电路中的电阻增大,电流减小,电磁铁的磁性会减弱,故A不符合题意;滑片左移,电路中的电阻减小,电流增大,电磁铁的磁性会增强,故B符合题意;开关S由1扳到2时,线圈的匝数减少,电磁铁的磁性会减弱,故C不符合题意;电源的正负极对调只会改变电流的方向,对电磁铁的磁性不会有影响,故D不符合题意。
8.【解析】选C。电动机是利用通电导体在磁场中受到力的作用的原理制成的。A项,当导体运动时,电流表的指针会发生偏转,即会产生感应电流,即电磁感应现象,是发电机的原理;B项是用来研究影响电磁铁磁性强弱因素的实验;C项,当闭合开关后,导体运动,说明通电导体在磁场中受力的作用,是电动机的原理;D项,线圈在磁场中转动,电流表指针发生偏转,说明有电流产生,因此是发电机的原理。
9.【解析】选D。本题考查对信息传递方式的认识。卫星主要在太空中运行,它与地球上进行通讯联系主要靠电磁波传递信息。激光、红外线、紫外线的传输受环境条件的影响较大,不能很好地进行信息的传递。
10.【解析】选A。本题考查信息的传递过程。要在广阔的湖中展开,还要准确地在出网口收拢,渔网在冰面下要按人的指挥运动,应该在网头装有遥控接收装置。
11.【解析】选D。本题考查波速、波长和频率的关系：公式c=λf。电磁波在真空中传播的速度相同c=3×108m/s,在空气中略慢,近似看作在真空中的速度,由c=λf知,波长λ=,所以频率越大,波长越短,所以A、C项错误;电磁波的传播不需要介质,所以可以在真空中传播,故B错误。
12.【解析】选C。本题考查光的传播、信息的传递。从题图和生活经验可以判断光纤是弯曲的,所以光不可能沿直线传播,A错误;折射是光在两种透明介质中传播,如果光在光纤中折射,则光将从光纤中射到空气中,不沿光纤传播了,B错误;光射到物体表面会发生反射,光在光纤的内壁多次反射,传播到远处,C正确;光纤是透明均匀介质,光不可能会沿曲线传播,D错误。
13.【解析】本题考查的是磁现象。
(1)电磁铁是一种人造磁体,有电流通过时有磁性,能吸起棋子,没电流通过,磁性就消失放下棋子,所以填“磁性有无”。
(2)物体能够吸引铁、钴、镍等物质的性质叫磁性,铜、铝不会受到有磁性的物体的吸引。
答案：(1)磁性有无 (2)A
14.【解析】本题考查的是磁场方向的规定。磁场中某一点小磁针静止时北极所指的方向规定为该点的磁场方向,螺线管外部磁场是从N极出来,回到S极,因此C的A端为S极。
答案：S
15.【解析】本题考查电磁感应现象和磁场对通电导线的作用。闭合电路的一部分导体在磁场中做切割磁感线运动时,闭合电路中会产生感应电流,由此可知实验装置甲部分的物理原理为电磁感应现象;乙部分通电导体在磁场中会受到力的作用而发生运动,根据此原理发明了电动机。
答案：电磁感应现象 电动机
16.【解析】本题考查电磁感应现象。发电机是根据电磁感应原理制成的,产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动。产生的感应电流使电流计的指针在中央零刻度线两侧左右摆动,说明电路中产生的电流的大小和方向在做周期性变化,这种大小和方向周期性变化的电流叫交流电。
答案：切割 交流
17.【解析】当电路中电流过大时,电磁铁的磁性将会增强。观察图甲可以看出：当电流过大时,电磁铁A吸引衔铁B,开关S在弹簧的作用下开启,电路切断;观察图乙可以看出：当电流过大时,电磁铁A吸引衔铁B,使C、D断开,但此时电路仍是连通着的,没有起到切断电路的作用。因此,只有甲符合题意。
答案：强 甲
18.【解析】电流计能测量电流的大小,用电流计可以判断电路中是否有感应电流。
要研究感应电流的产生就必须控制一个量不变,使磁铁不动,让导线发生运动,或者是控制导线不动,让磁铁运动,再观察灵敏电流计的指针是否发生偏转,故做法主要有以下几种：①上下移动ab,指针不发生偏转;②左右移动ab,指针发生偏转;③左右加快移动ab,指针偏转幅度变大;④换用磁性较大的磁铁,以同样速度左右移动ab,指针偏角更大;⑤ab不动,左右移动磁铁,指针偏转;⑥ab左右移动方向不同,指针偏转方向不同等。
答案：
序号
操 作
现 象
示例
ab静止不动
电流计指针不动
1
上下移动ab
电流计指针不偏转
2
左右移动ab
电流计指针发生偏转
19. 【解析】本题考查声波和电磁波的传播。空气抽走后听不到声音,说明声音的传播需要介质,真空不能传声。手机屏幕有来电显示,说明手机可以接收到信号(电磁波),说明电磁波可以在真空中传播。
答案：声音不能在真空中传播,电磁波能在真空中传播
20.【解析】本题考查电磁波的应用。γ射线的穿透能力很强,γ射线探伤仪可以用来检查金属内部有无砂眼和裂纹。红外线用于遥控、遥感。
答案：γ射线 红外线
21.【解析】本题考查有关通电螺线管的作图。根据图中的电源的正负极,电流方向是从电源的正极到负极,可知电流在流经感应线圈时电流的方向为向下,由右手螺旋定则可知电磁铁的右端为N极,左端为S极,确定了电磁铁的N、S极后,根据同性相吸的原理,可判断出小磁针a、b的磁极。
答案：如图所示
22.【解析】本题考查磁极的判断和磁场对通电导体的作用。
(1)利用安培定则判断通电螺线管磁场方向,用右手握螺线管,让四指弯向与螺线管的电流方向相同,大拇指所指的那一端就是通电螺线管的N极,故图中通电螺线管的下端是N极,上端是S极。
(2)直导线安装在猴子的座位内,电路接通后,通电螺线管产生的磁场(即电流的磁效应)对通电直导线有力的作用,猴子受力运动起来,通电直导线受到力的作用,这是电动机的工作原理,所以A、C、D都正确。电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动,导体中就会产生电流,跟题设不相符,B错误。
答案：(1)S (2)B
23.【解析】本题考查电流的磁场、磁生电。
(1)直线电流产生的磁场是一个一个的同心圆,用右手握住导线,大拇指的方向即电流的方向,四指弯曲的方向即直线电流周围的磁场方向,甲中小磁针能偏转,而乙中小磁针的指向与直导线周围的磁场方向一致,不发生偏转。
(2)电能生磁,科学家出于逆向思维考虑猜想,磁能生电。
(3)产生感应电流的条件：闭合电路;一部分导体做切割磁感线运动。科拉顿的实验已符合产生感应电流的条件,只不过感应电流不是持续的,要能观察到,只能使电流表等器材放在同一房间中。
答案：(1)甲 (2)磁能生电 (3)已经 将电流表等器材置于同一房间内
24.【解析】感应电流的大小与导体切割磁感线的运动速度、磁场强弱有关,本实验采用控制变量法进行研究。导体切割磁感线的运动速度越大,动能越大,转化成的电能越多。同一次实验应使导体做匀速运动。从图中可知,其他条件相同时,感应电流的大小与运动速度成正比(或其他条件相同时,导体切割磁感线的运动速度越大,感应电流就越大)。
答案：(1)动 磁场强弱(其他答案合理均可) (2)匀速 其他条件相同时,感应电流的大小与运动速度成正比(其他答案合理均可) (3)控制变量法
25.【解析】本题考查的是波长、速度和频率的关系公式。
c=λf=3.0 m×99.1×106Hz=2.973×108m/s
答案：2.973×108m/s
