4.1由立体图形到视图

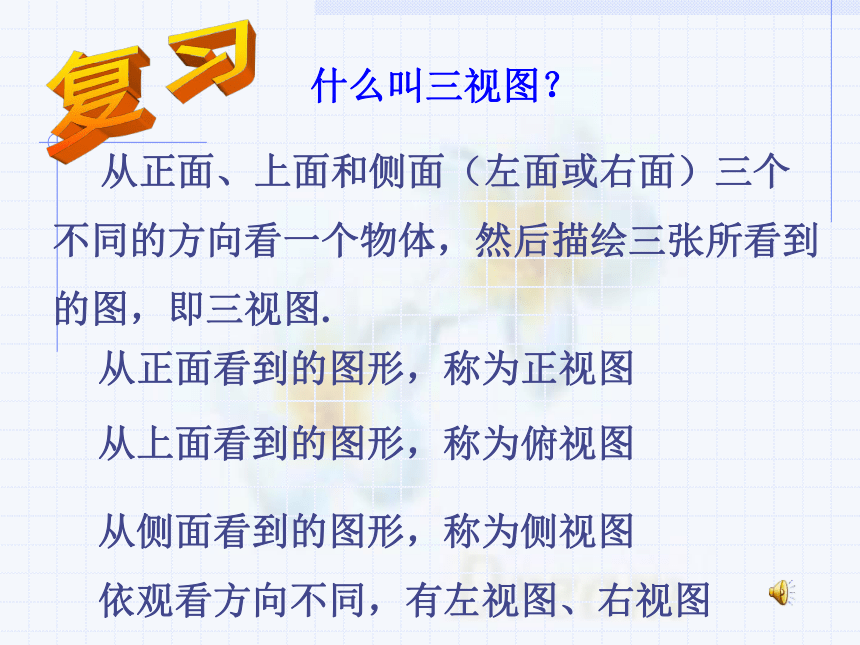

课件33张PPT。 从正面、上面和侧面（左面或右面）三个
不同的方向看一个物体，然后描绘三张所看到
的图，即三视图.从正面看到的图形，称为正视图从上面看到的图形，称为俯视图从侧面看到的图形，称为侧视图

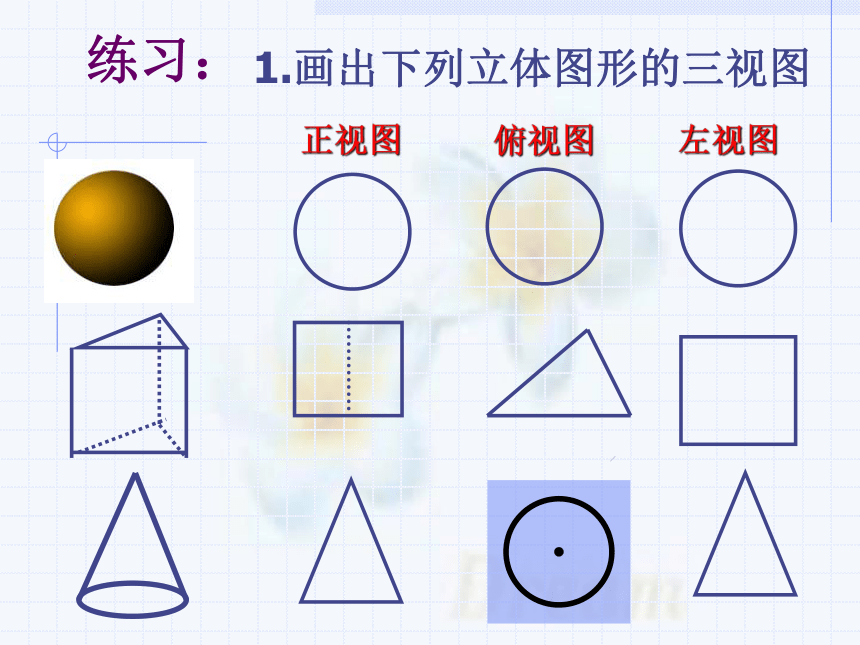

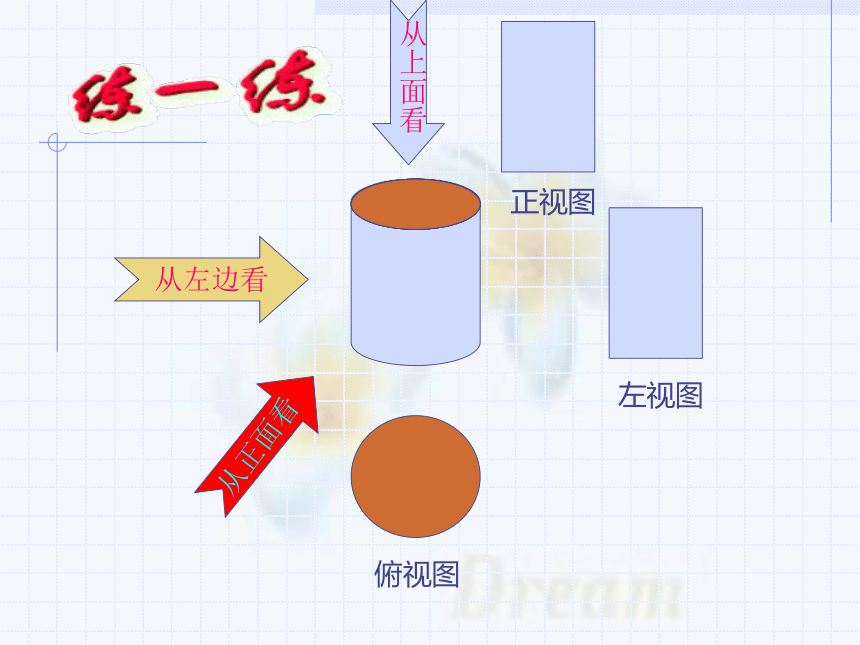

依观看方向不同，有左视图、右视图复习什么叫三视图？从左边看正视图左视图俯视图练习：1.画出下列立体图形的三视图正视图 俯视图 左视图2.如图所示是四棱锥的三视图，则A是（ ）
图B是（ ）图，C是（ ）图。

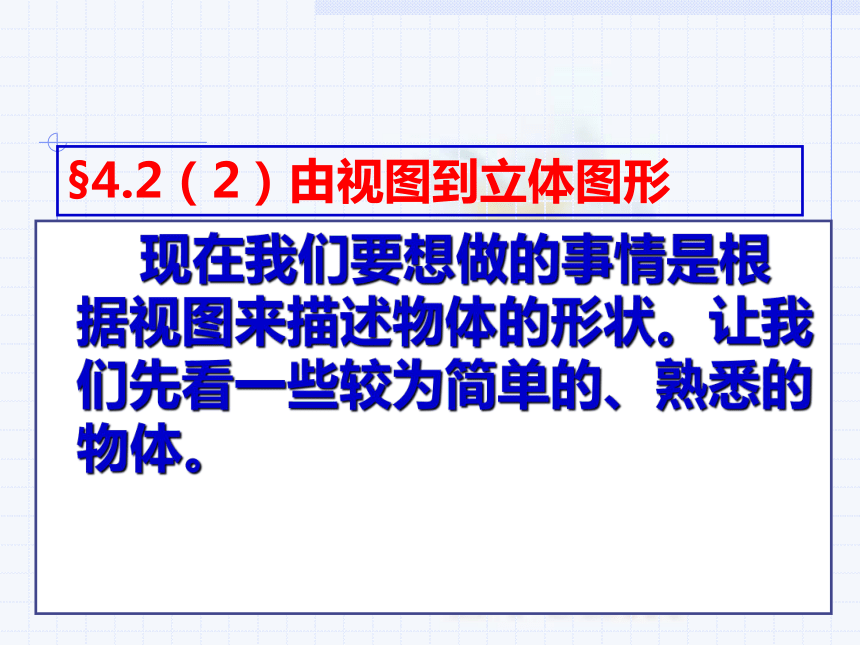

A B C左视图 正视图俯视图§4.2（2）由视图到立体图形 现在我们要想做的事情是根据视图来描述物体的形状。让我们先看一些较为简单的、熟悉的物体。现在我们都来当一回建筑师！

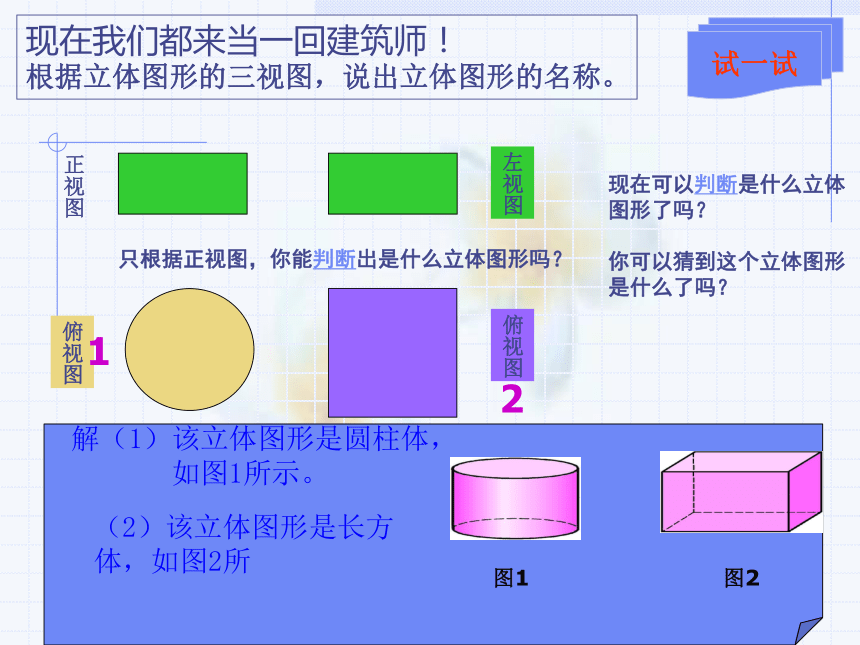

根据立体图形的三视图，说出立体图形的名称。试一试正视图只根据正视图，你能判断出是什么立体图形吗？现在可以判断是什么立体图形了吗？
你可以猜到这个立体图形是什么了吗？解（1）该立体图形是圆柱体，
如图1所示。图1图212（2）该立体图形是长方 体，如图2所现在我们都来当一回建筑师！

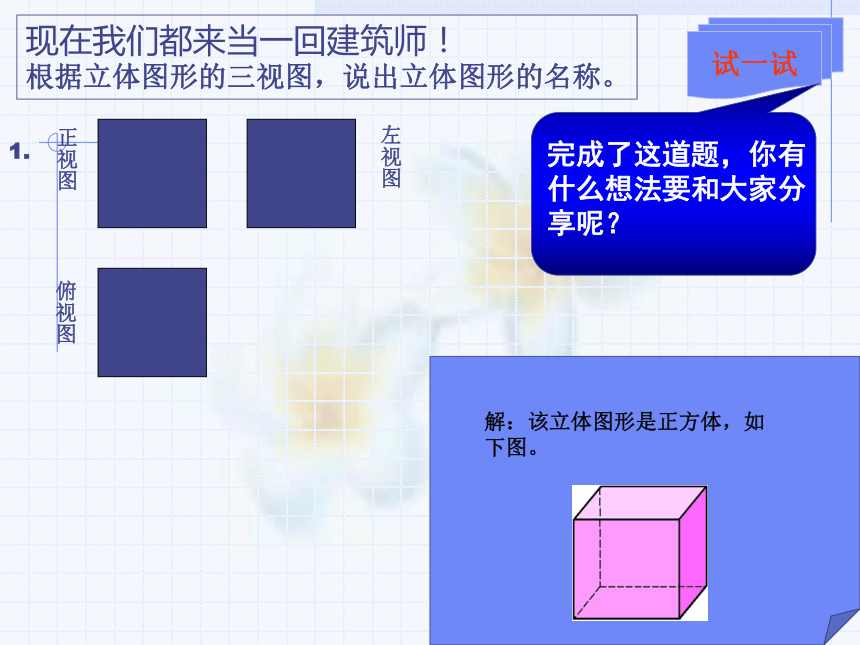

根据立体图形的三视图，说出立体图形的名称。试一试解：该立体图形是正方体，如
下图。现在我们都来当一回建筑师！

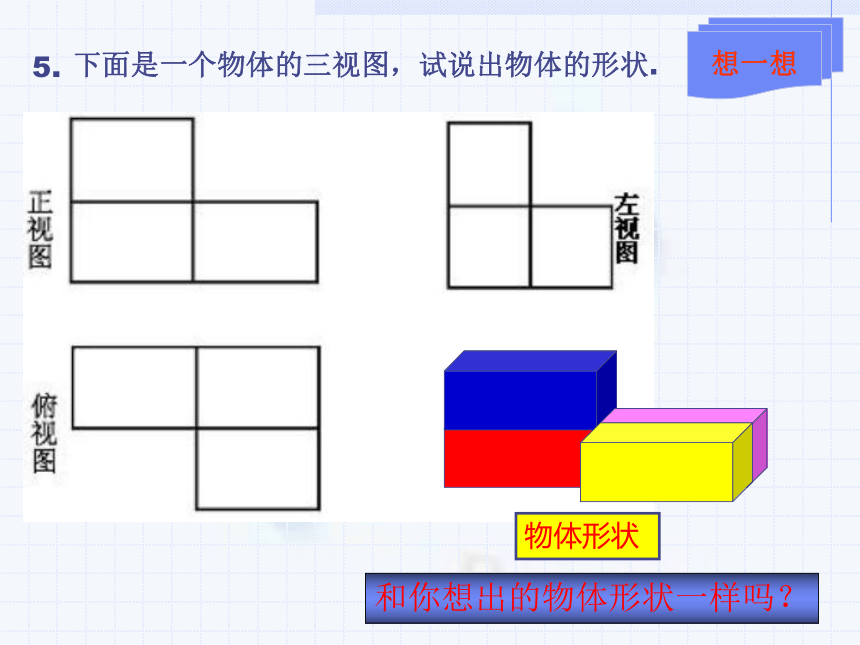

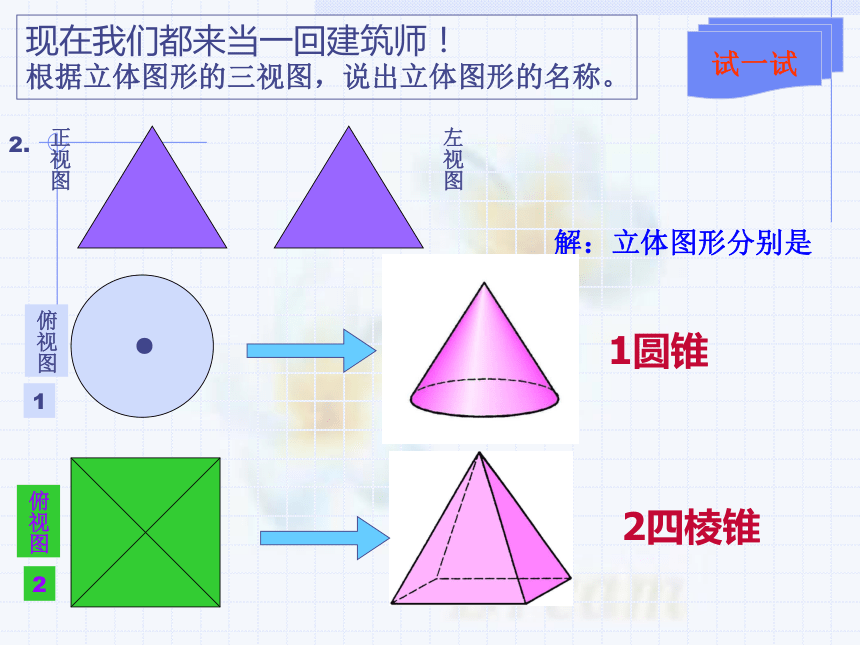

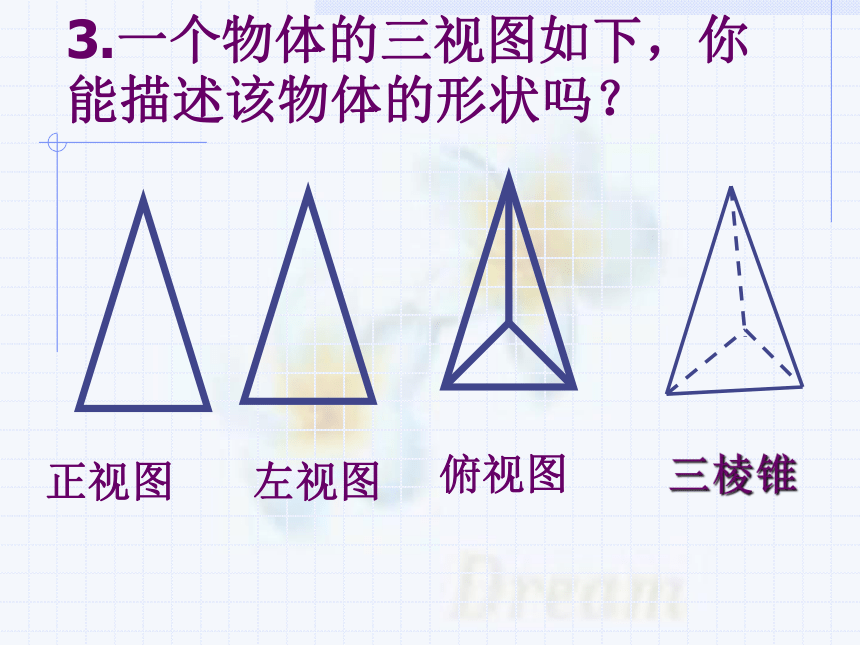

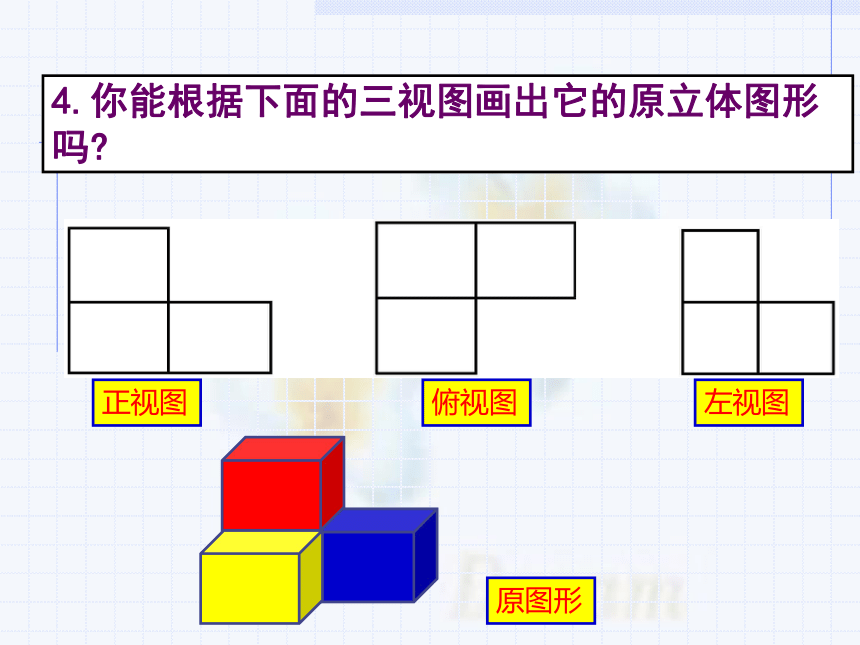

根据立体图形的三视图，说出立体图形的名称。试一试正视图左视图2.解：立体图形分别是1圆锥2四棱锥3.一个物体的三视图如下，你能描述该物体的形状吗？正视图左视图俯视图三棱锥4.你能根据下面的三视图画出它的原立体图形吗?正视图俯视图左视图原图形想一想下面是一个物体的三视图，试说出物体的形状. 5.和你想出的物体形状一样吗？物体形状6.指出上面三个平面图形是下面这个物体的三视图中的那个视图。（正视图 ）（俯视图）（左视图 ）7、一个仓库里堆积着正方体的货箱若干，要搬运
这些箱子很困难，可仓管员要落实箱子的数量，
就想出 一个办法：将这堆货物的三视图画出来。
你能根据三视图帮他清点一下箱子的数量吗？正视图左视图俯视图8.由四个小长方形搭成的物体，它的俯视图如图所示。问这个物体有几种搭法？试分别画出来。（俯视图） 用小方块搭成一个几何体，使它的主视图和俯视图如图所示，它最少需要多少个小立方块，最多需要多少个小立方块?正视图俯视图想一想俯视图正视图最少十个最多十三个俯视图正视图最多十三个14种正视图左视图俯视图想一想立体图问：正视图是三角形的立体图形有哪些？正视图答：三棱锥，圆锥，四棱锥等等。议一议正视图左视图问：正视图和左视图是三角形的立体图形有哪些？答：圆锥，三棱锥，四棱锥等等。俯视图俯视图圆锥四棱锥正视图左视图正视图左视图俯视图俯视图猜一猜以下是一个物体的三视图，试说出
物体的形状。正视图试一试左 视 图俯视图正视图1234567左视图123468俯视图12468结果：1268正俯左正视图俯视图左视图练一练小结由视图到立体图形：
1.只根据某个视图是无法确定其
空间形状的；
2.必须将所有视图结合来分析。 1.把所有视图联系起来粗 略地看一看
2.找出各个视图间的关系
3.看出整个立体图形的大致形状
4.进一步分析
方法：用 前面学过的立体图形，填充下列空格。1. 正 视 图 是 长 方 形 的 立 体 图 形 有__________________.
2. 正 视 图 是 三 角 形 的 立 体 图 形 有__________________.
3. 正 视 图 和 左 视 图 都 是 长 方 形 的 立 体图 形 有________________________.
4. 正 视 图 和 左 视 图 都 是 三 角 形 的 立 体图 形 有__________________________.
5. 俯 视 图 是 圆 的 立 体 图 形 有___________________________.长方体，圆柱等圆锥，三棱柱等长方体，圆柱，三棱柱等圆锥，三棱锥等球，圆锥等正视图问：正视图是长方形的立体图形有哪些？答：长方体、圆柱、三棱柱等等。正视图左视图问：正视图和左视图都是长方形的立体图形有哪些？
答：长方体、圆柱、三棱柱等等。返回
