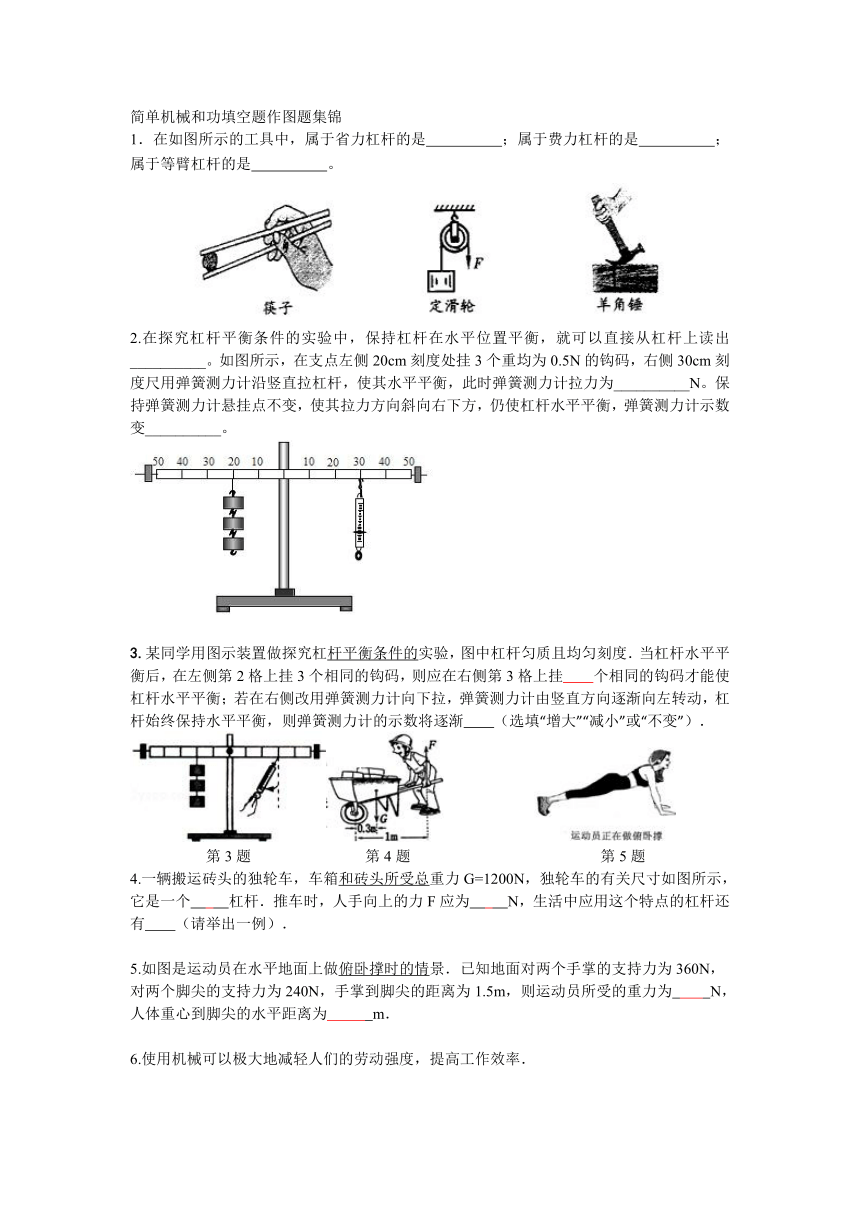

简单机械和功填空题作图题集锦

简单机械和功填空题作图题集锦
1．在如图所示的工具中，属于省力杠杆的是
；属于费力杠杆的是
；属于等臂杠杆的是
。

2.在探究杠杆平衡条件的实验中，保持杠杆在水平位置平衡，就可以直接从杠杆上读出__________。如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，右侧30cm刻度尺用弹簧测力计沿竖直拉杠杆，使其水平平衡，此时弹簧测力计拉力为__________N。保持弹簧测力计悬挂点不变，使其拉力方向斜向右下方，仍使杠杆水平平衡，弹簧测力计示数变__________。
( http: / / www.21cnjy.com / )
3.某同学用图示装置做探究杠杆平衡条件的
( http: / / www.21cnjy.com )实验，图中杠杆匀质且均匀刻度．当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码，则应在右侧第3格上挂　　个相同的钩码才能使杠杆水平平衡；若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐　　（选填“增大”“减小”或“不变”）．
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
第3题
第4题
第5题
4.一辆搬运砖头的独轮车，车箱和砖头所受总
( http: / / www.21cnjy.com )重力G=1200N，独轮车的有关尺寸如图所示，它是一个　
　杠杆．推车时，人手向上的力F应为　
　N，生活中应用这个特点的杠杆还有　　（请举出一例）．
5.如图是运动员在水平地面上做俯卧撑时的情
( http: / / www.21cnjy.com )景．已知地面对两个手掌的支持力为360N，对两个脚尖的支持力为240N，手掌到脚尖的距离为1.5m，则运动员所受的重力为
N，人体重心到脚尖的水平距离为
m．
6.使用机械可以极大地减轻人们的劳动强度，提高工作效率．

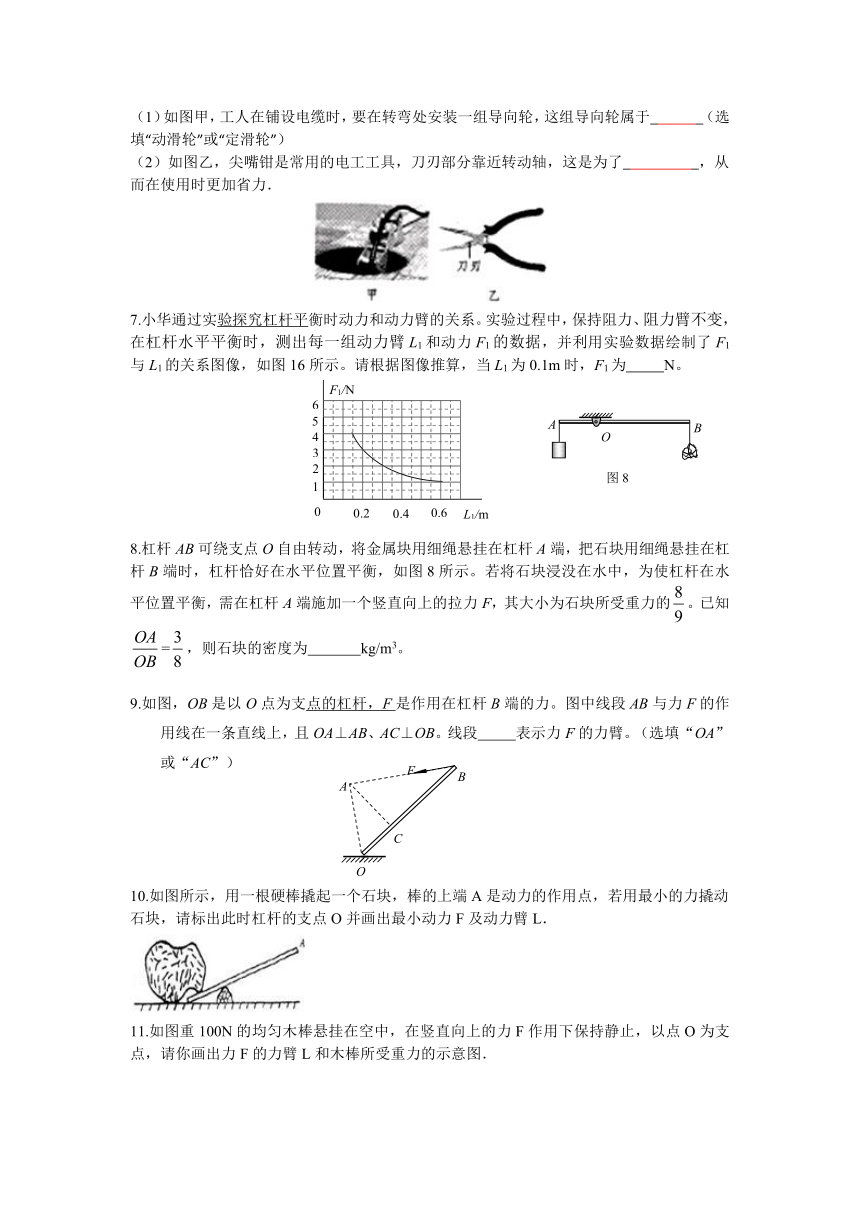

（1）如图甲，工人在铺设电缆时，要在转弯处安装一组导向轮，这组导向轮属于
（选填“动滑轮”或“定滑轮”）
（2）如图乙，尖嘴钳是常用的电工工具，刀刃部分靠近转动轴，这是为了
，从而在使用时更加省力．
( http: / / www.21cnjy.com / )
7.小华通过实验探究杠杆平
( http: / / www.21cnjy.com )衡时动力和动力臂的关系。实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L1和动力F1的数据，并利用实验数据绘制了F1与L1的关系图像，如图16所示。请根据图像推算，当L1为0.1m时，F1为
N。
8.杠杆AB可绕支点O自由转动，将金属块用细绳悬挂在杠杆A端，把石块用细绳悬挂在杠杆B端时，杠杆恰好在水平位置平衡，如图8所示。若将石块浸没在水中，为使杠杆在水平位置平衡，需在杠杆A端施加一个竖直向上的拉力F，其大小为石块所受重力的。已知=，则石块的密度为
kg/m3。
9.如图，OB是以O点为支点的杠杆，F
( http: / / www.21cnjy.com )是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB。线段
表示力F的力臂。（选填“OA”或“AC”）
10.如图所示，用一根硬棒撬起一个石块，棒的上端A是动力的作用点，若用最小的力撬动石块，请标出此时杠杆的支点O并画出最小动力F及动力臂L．
( http: / / www.21cnjy.com / )
11.如图重100N的均匀木棒悬挂在空中，在竖直向上的力F作用下保持静止，以点O为支点，请你画出力F的力臂L和木棒所受重力的示意图．
( http: / / www.21cnjy.com / )

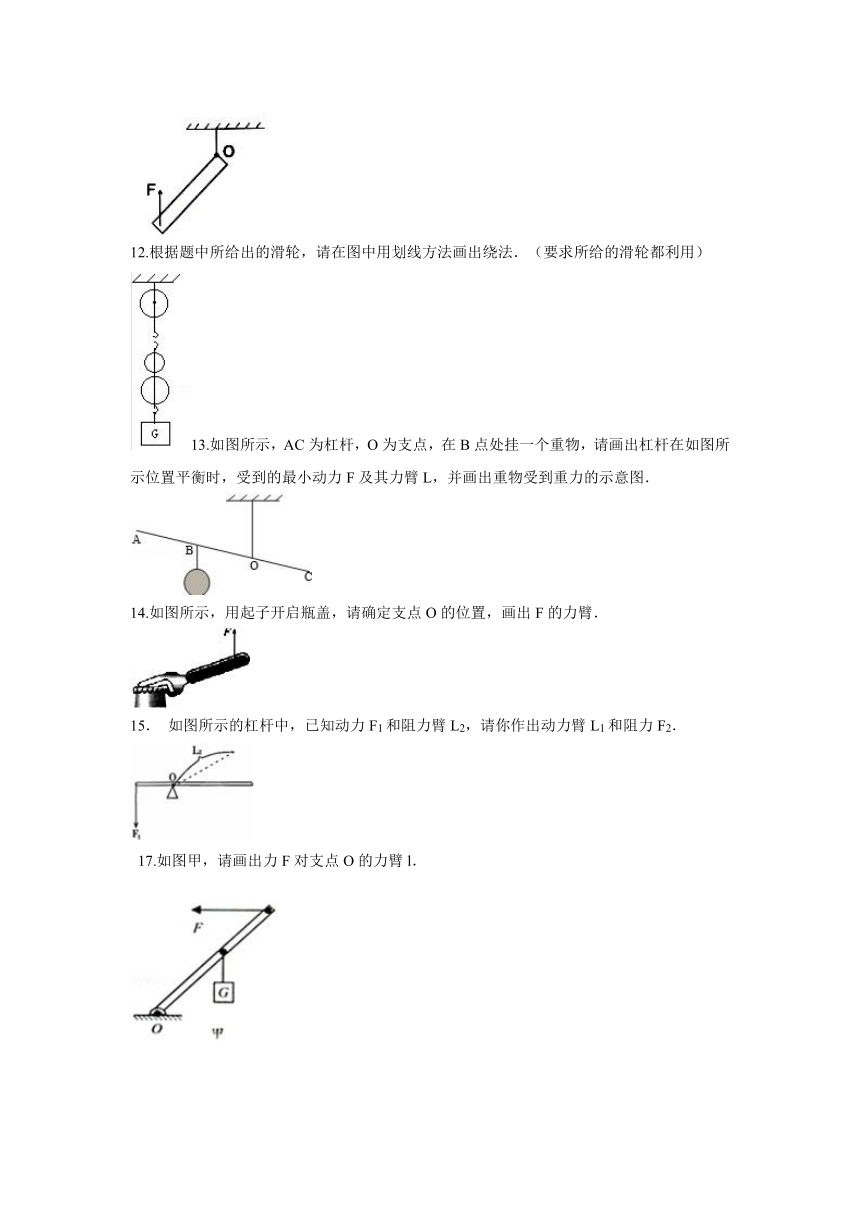

12.根据题中所给出的滑轮，请在图中用划线方法画出绕法．（要求所给的滑轮都利用）13.如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F及其力臂L，并画出重物受到重力的示意图．
( http: / / www.21cnjy.com / )
14.如图所示，用起子开启瓶盖，请确定支点O的位置，画出F的力臂．
( http: / / www.21cnjy.com / )
15．
如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2．
( http: / / www.21cnjy.com / )
17.如图甲，请画出力F对支点O的力臂l．
( http: / / www.21cnjy.com / )
18.如图乙所示，轻质杠杆可绕O点
( http: / / www.21cnjy.com )转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图乙中的L为动力F的力臂，请作出动力F的示意图
( http: / / www.21cnjy.com / )
19.如图
所示为钓鱼竿钓鱼的示意
( http: / / www.21cnjy.com )图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1，F2的力臂L1，L2．
( http: / / www.21cnjy.com / )
20．
如图所示是安装在小区进出口的栏杆（粗
( http: / / www.21cnjy.com )细均匀的直杆）示意图，当在A处施加一个力F时，可将栏杆压到如图所示位置，请在图中画出此时最小压力F的示意图和重力G的力臂．
( http: / / www.21cnjy.com / )
21.如图所示，画出使轻质杠杆保持平衡的最小力F的示意图和对应的力臂．
( http: / / www.21cnjy.com / )
22.图是用羊角锤拔钉于的情景．请画出动力F1的力臂l1和羊角锤所受阻力F2的示意图．
( http: / / www.21cnjy.com / )
23.如图乙所示是生活中常用的一款指甲刀，手柄CBA是　　（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．
( http: / / www.21cnjy.com / )
24.图中杠杆OBA在图示位置静止，请画出作用在A点的最小力F及其力臂L.
( http: / / www.21cnjy.com / )
25.如图所示是液压起重车
( http: / / www.21cnjy.com )的示意图。使用时液压杆将起重臂顶起，可将重物吊起并安放到需要的地方。请在图中分别画出：（1）重物对起重臂的作用力的示意图及该力的力臂；
（2）液压杆对起重臂最小作用力的示意图。
26.如图所示，用瓶起开启瓶盖，请画出在A点所用最小力的示意图。
( http: / / www.21cnjy.com / )
27．把羊角锤看作杠杆，如图用羊角锤拔钉子，O为支点，画出在A点施加的最小力F的示意图及其力臂L.
( http: / / www.21cnjy.com / )
1.羊角锤
筷子
定滑轮
2.
力臂、1、变大
3.
2
增大
4.
省力360钳子
5.600
0.9
6.
定滑轮
减小阻力臂
7.6
8.
3×103
9.
OA
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
省力
( http: / / www.21cnjy.com / )
( http: / / www.21cnjy.com / )
F1/N
6
图8
A
B
O
5
3
4
2
1
0
0.2
0.4
0.6
L1/m
A
F
B
C
O
重物
