人教版物理必修一1.4《实验：用打点计时器测速度》课件 （共18张PPT）

课件18张PPT。实验：
用打点计时器测速度看频闪照相? 时间特点：_____
位移特点：_____
? 可以怎样研究运动？电磁打点计时器电磁打点计时器的原理和构造直流？交流？工作电压：

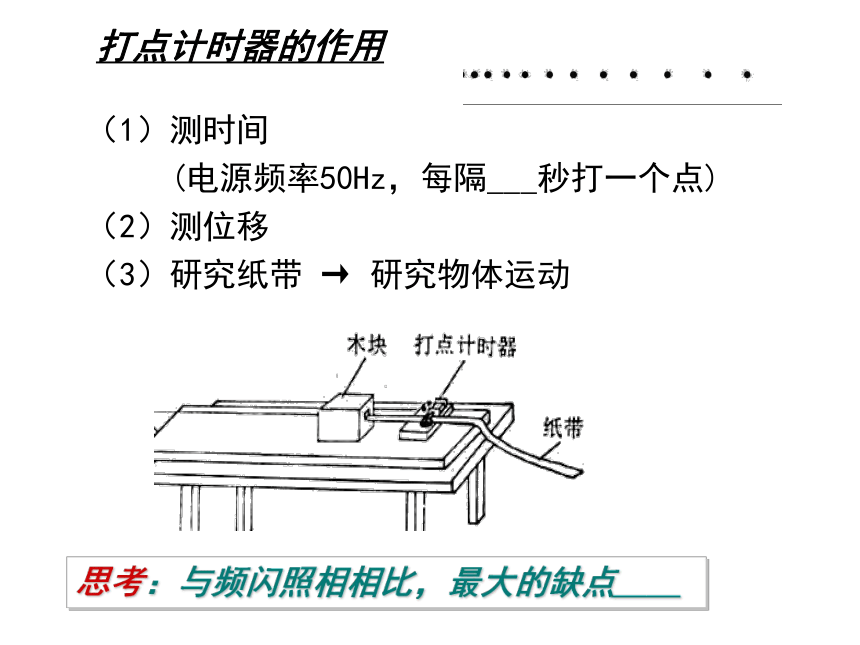

6V以下（1）测时间
(电源频率50Hz，每隔___秒打一个点)
（2）测位移

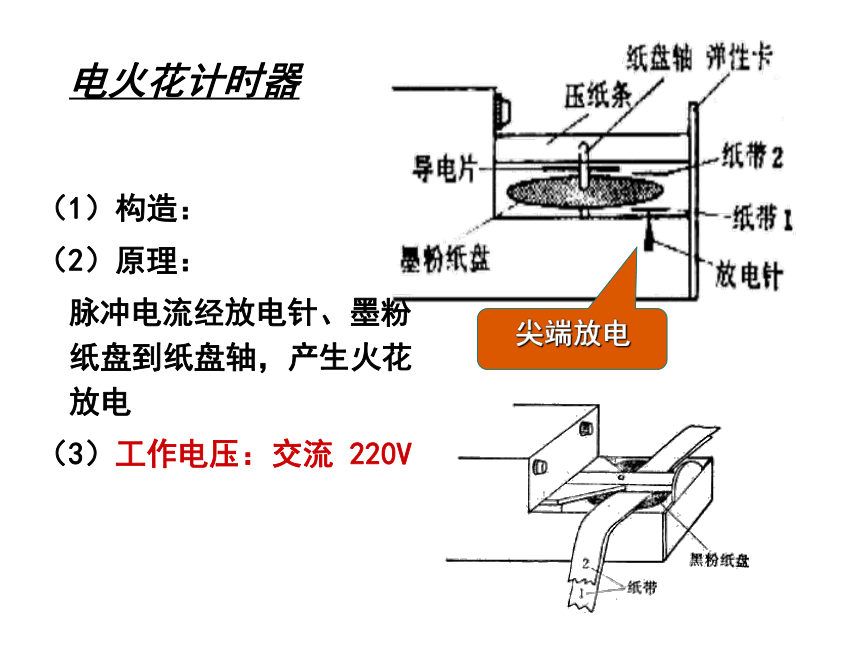

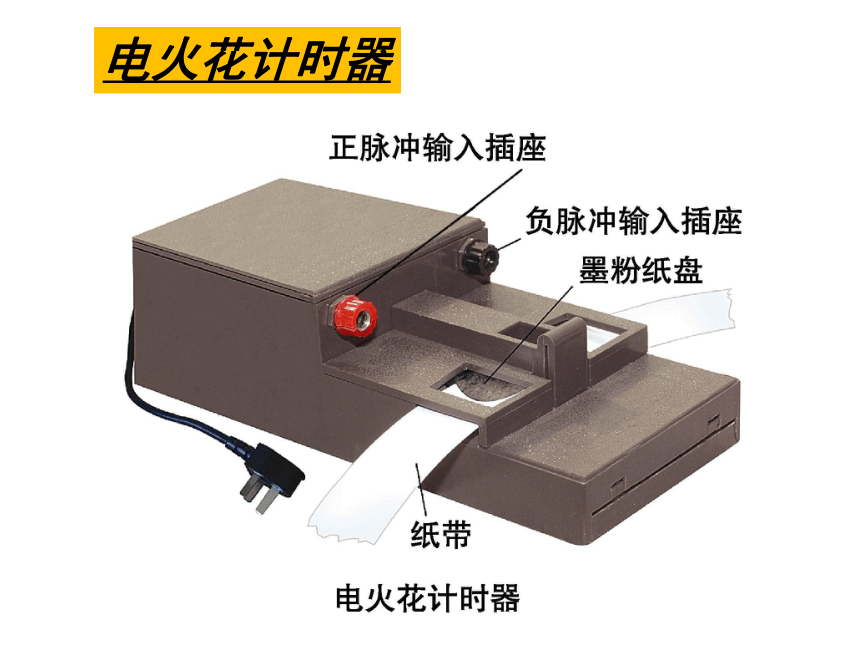

（3）研究纸带 → 研究物体运动思考：与频闪照相相比，最大的缺点____打点计时器的作用电火花计时器（1）构造：
（2）原理：
脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电
（3）工作电压：交流 220V尖端放电电火花计时器其它类型的打点计时器练习使用打点计时器1、操作步骤
（1）固定计时器
（2）穿纸带
（3）启动电源，拉纸带，随后立即关电源
2、纸带的简单处理 ——测平均速度
（1）需测量的量：
（2）关系式：疏密与速度的关系如何测出E点的瞬时速度？原则：准确性 可行性用打点计时器测量瞬时速度初识制表用图象表示速度1、图象特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤:
（1）描点
（2）作图
（3）拟合某同学手拉纸带运动的v-t图象１描点２作图３拟合0 1 2 3 4 5 6 7 80.6
0.5
0.4
0.3
0.2
0.1
t/10-1sv/(m·s-1)据函数关系式作图课堂练习 1、对纸带上的电迹说法正确的是？
　 A 点迹记录了物体运动的时间。
　 B 点迹在纸带上的分布情况反映了物体的运动情况。
　 C 点迹在纸带上的分布情况，反映了物体的体积和大小。
　 D 点迹记录了物体在不同时刻的位置和某段时间内的位
移(ABD)2、打出的点迹不够清晰的原因可能是？A 电源电压偏低 B 永磁体磁性不足
C 振针位置过高 D 复写纸陈旧
E 振动片不在永磁体的中央(ABCDE)
