人教版高一物理必修一：1.4 用打点计时器测速度 教学课件 （共15张PPT）

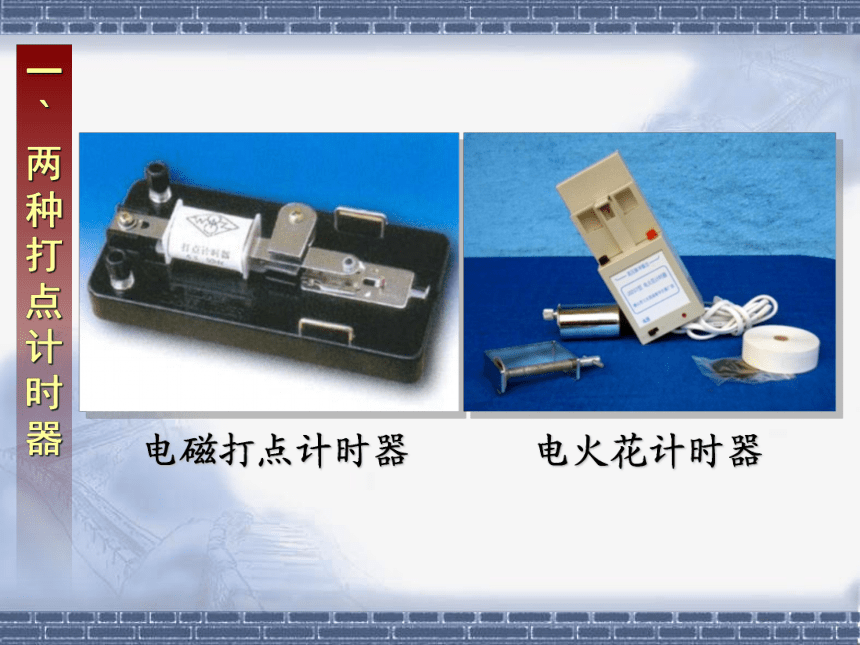

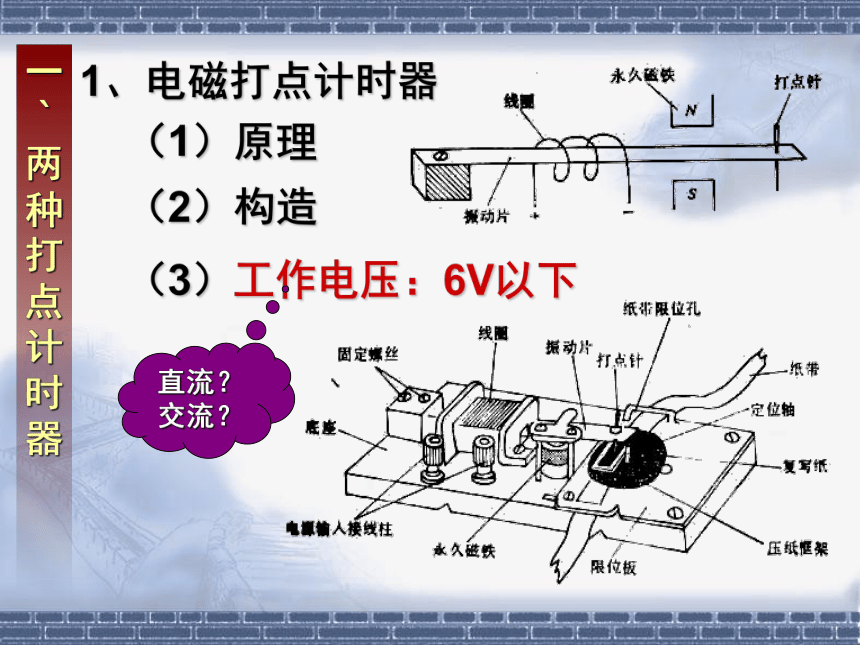

课件15张PPT。第一章 运动的描述4、实验：用打点计时器测速度用打点计时器测速度一`两种打点计时器电磁打点计时器电火花计时器一`两种打点计时器1、电磁打点计时器
（1）原理
（2）构造

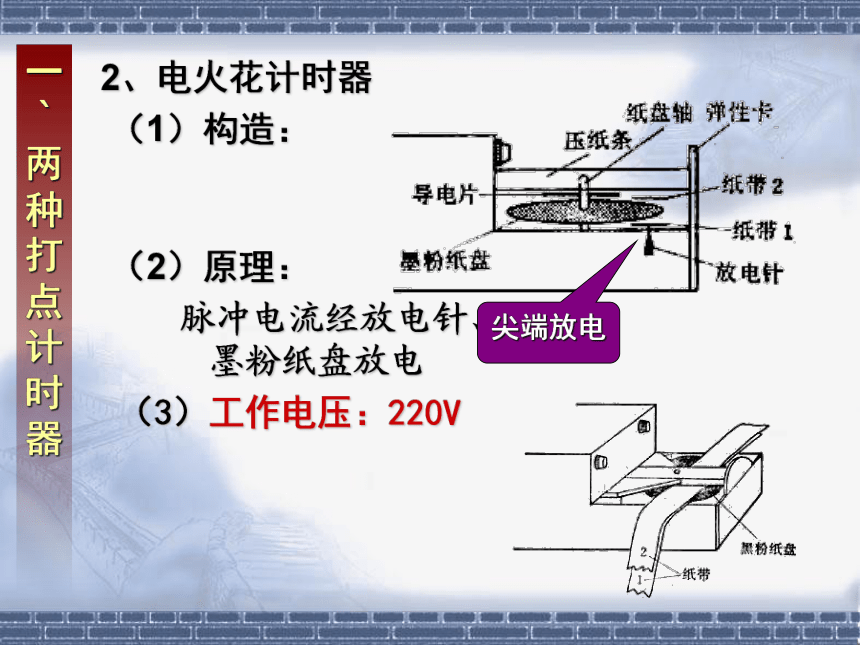

（3）工作电压：6V以下直流？交流？一`两种打点计时器2、电火花计时器
（1）构造：
（2）原理：
脉冲电流经放电针、 墨粉纸盘放电
（3）工作电压：220V尖端放电打点频率相同

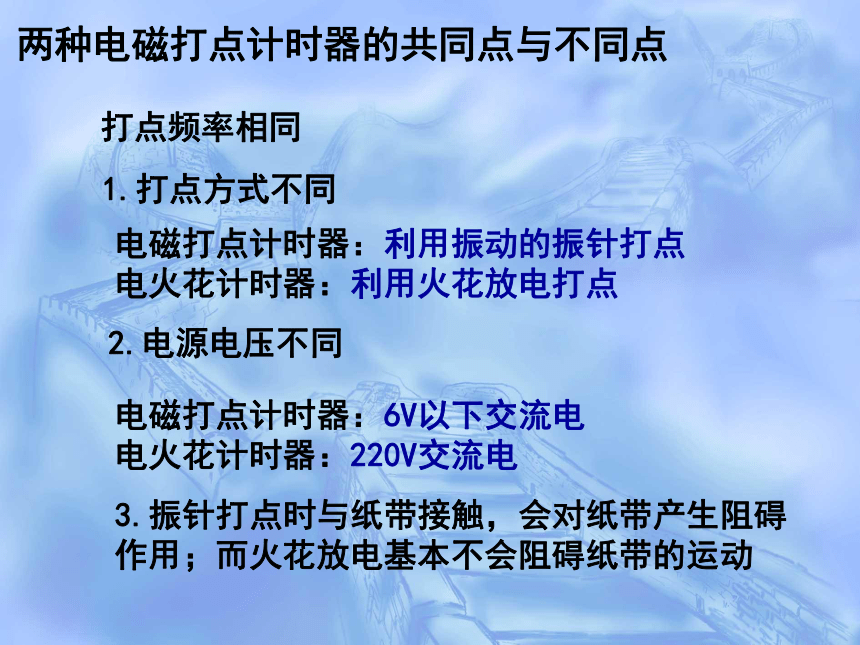

1.打点方式不同电磁打点计时器：利用振动的振针打点
电火花计时器：利用火花放电打点2.电源电压不同电磁打点计时器：6V以下交流电
电火花计时器：220V交流电3.振针打点时与纸带接触，会对纸带产生阻碍作用；而火花放电基本不会阻碍纸带的运动

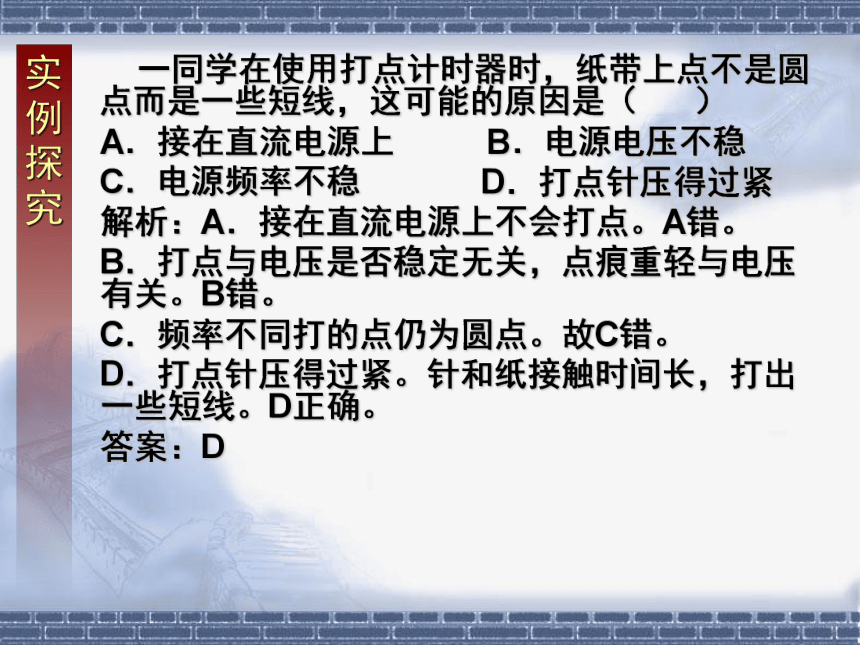

两种电磁打点计时器的共同点与不同点实例探究 一同学在使用打点计时器时，纸带上点不是圆点而是一些短线，这可能的原因是（ ）
A．接在直流电源上 B．电源电压不稳
C．电源频率不稳 D．打点针压得过紧
解析：A．接在直流电源上不会打点。A错。
B．打点与电压是否稳定无关，点痕重轻与电压有关。B错。
C．频率不同打的点仍为圆点。故C错。
D．打点针压得过紧。针和纸接触时间长，打出一些短线。D正确。

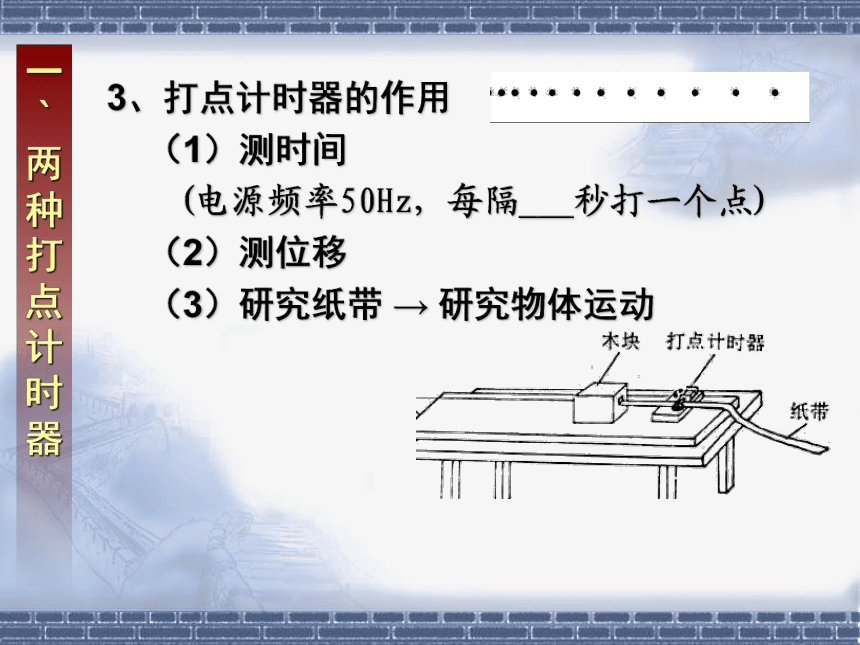

答案：D 一`两种打点计时器3、打点计时器的作用
（1）测时间
(电源频率50Hz，每隔___秒打一个点)
（2）测位移
（3）研究纸带 → 研究物体运动二、练习使用打点计时器打点计时器的使用（课本P20实验步骤）1.把打点计时器固定在桌子上。
2.按说明正确安装纸带。
3.启动电源，用手水平拉动纸带，纸带上打出一系列的点，随后立即关闭电源。
4.取下纸带，从能够看清的某个点开始，向后数若干点，如果数出n个点，这些点所对应的时间为 秒。
5.用刻度尺量出第一个点到第n个点的距离。0.02(n-1)利用公式 v = △x /△t 可求出第一个点到第n个点的平均速度探究纸带的处理 ——1.测平均速度
疏密与速度的关系（1）需测量的量：
（2）关系式：
?初识制表?三 测瞬时速度2.如何测出E点的瞬时速度？原则：准确性 可行性四 `用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建系 （2）描点 （3）作图少了什么？四 `用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建系 （2）描点 （3）作图
4、速度－时间图像（v-t graph）手是如何运动的？五、速度I时间图象v-t 图象中速度的正负表示物体的运动方向试分析物体的运动情况
