人教版高一物理必修一教学课件：1.4 实验 用打点计时器测速度 （共34张PPT）

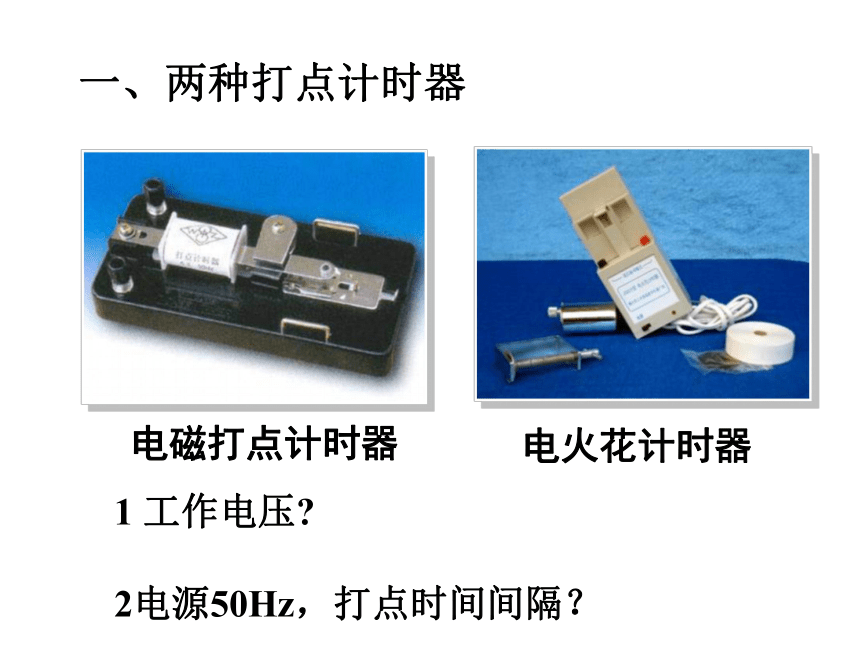

课件34张PPT。实验:用打点计时器测速度电火花计时器一、两种打点计时器电磁打点计时器1 工作电压?

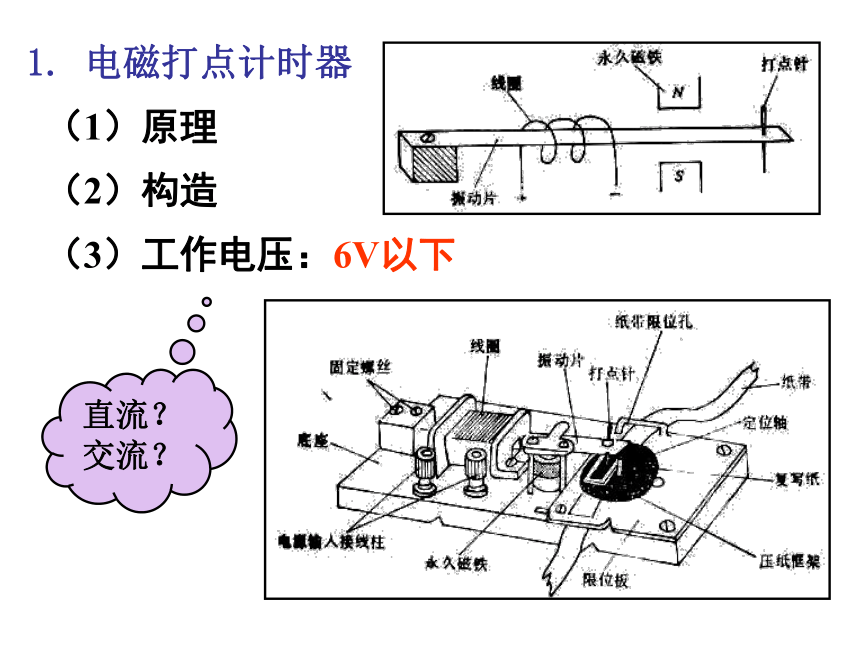

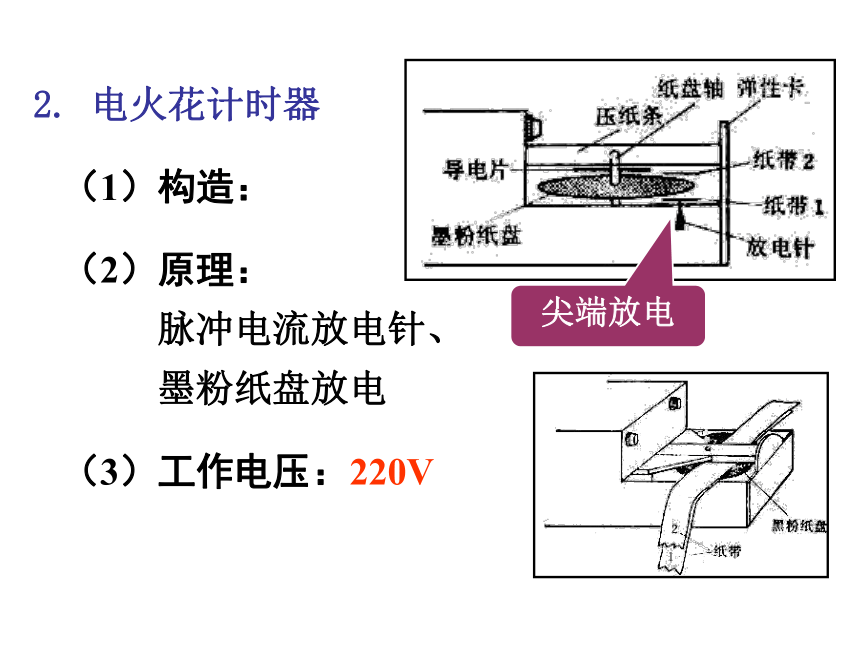

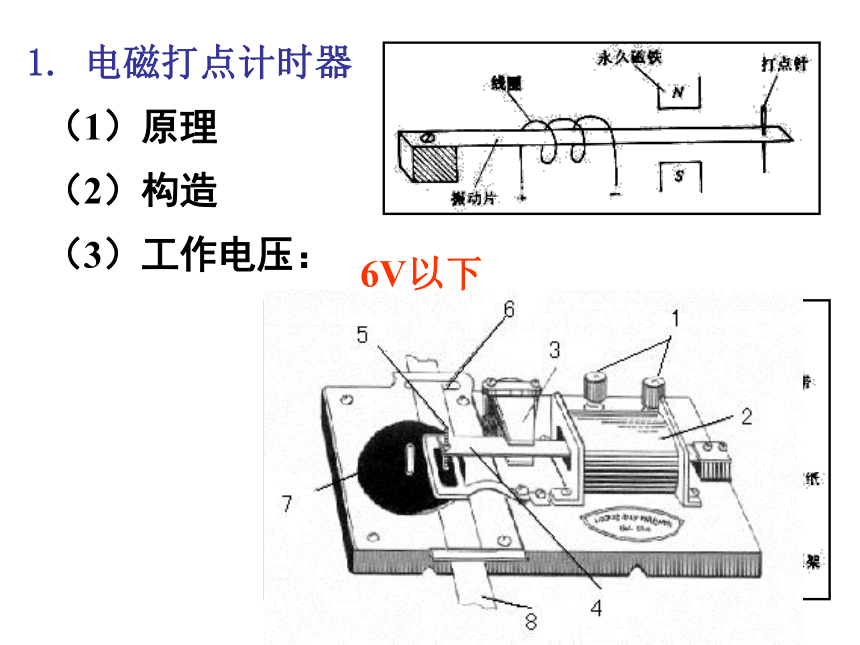

2电源50Hz，打点时间间隔？1. 电磁打点计时器 （1）原理 （2）构造 （3）工作电压：6V以下直流？交流？1. 电磁打点计时器 （1）原理 （2）构造 （3）工作电压：6V以下尖端放电2. 电火花计时器
（1）构造：
（2）原理： 脉冲电流放电针、 墨粉纸盘放电

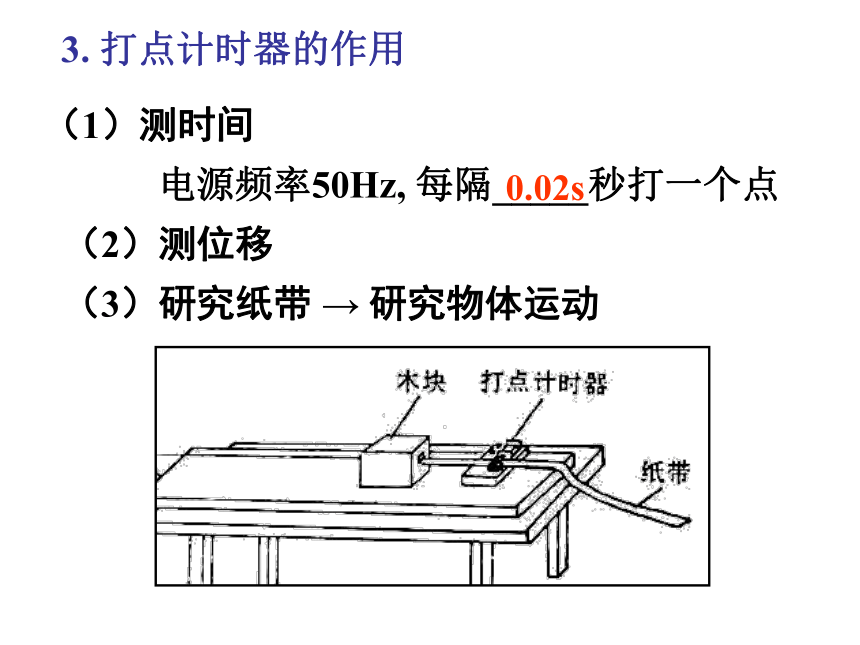

（3）工作电压：220V0.02s（1）测时间
电源频率50Hz, 每隔_____秒打一个点
（2）测位移
（3）研究纸带 → 研究物体运动3. 打点计时器的作用 （1）固定计时器
（2）穿纸带

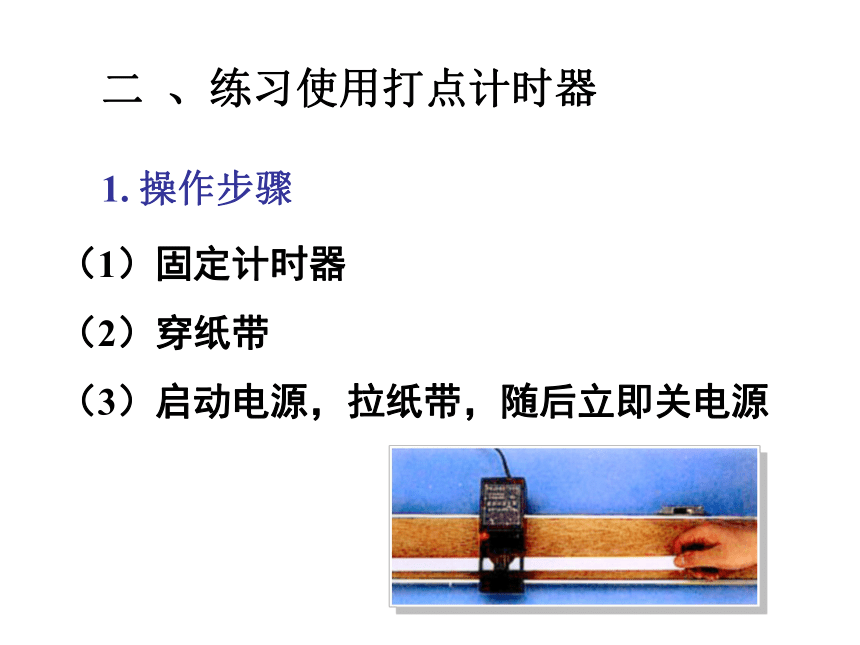

（3）启动电源，拉纸带，随后立即关电源二 、练习使用打点计时器

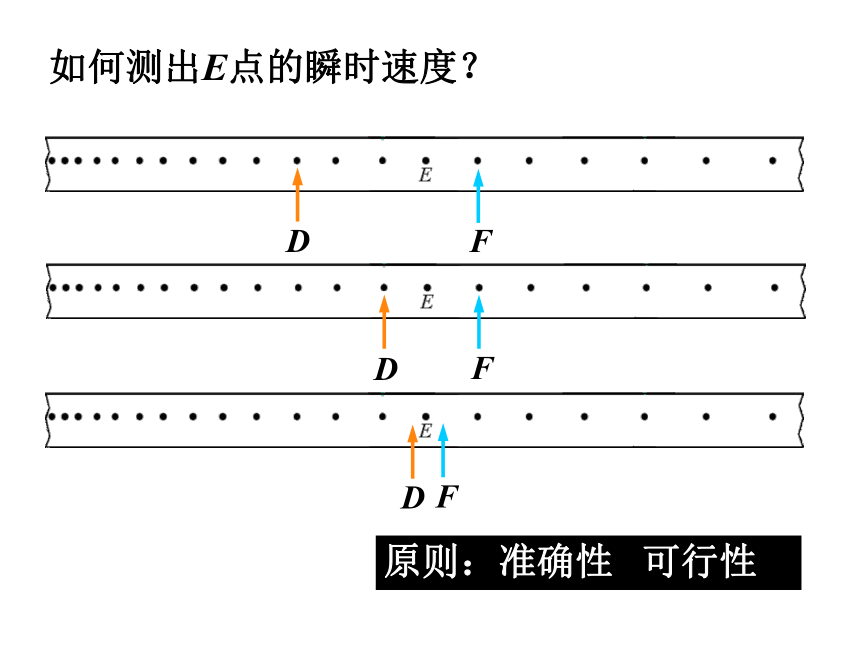

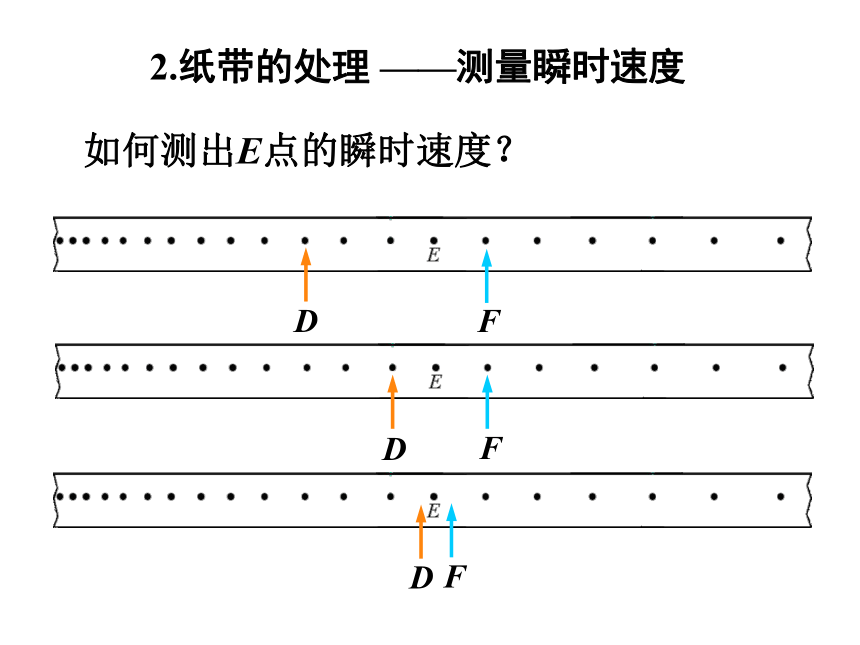

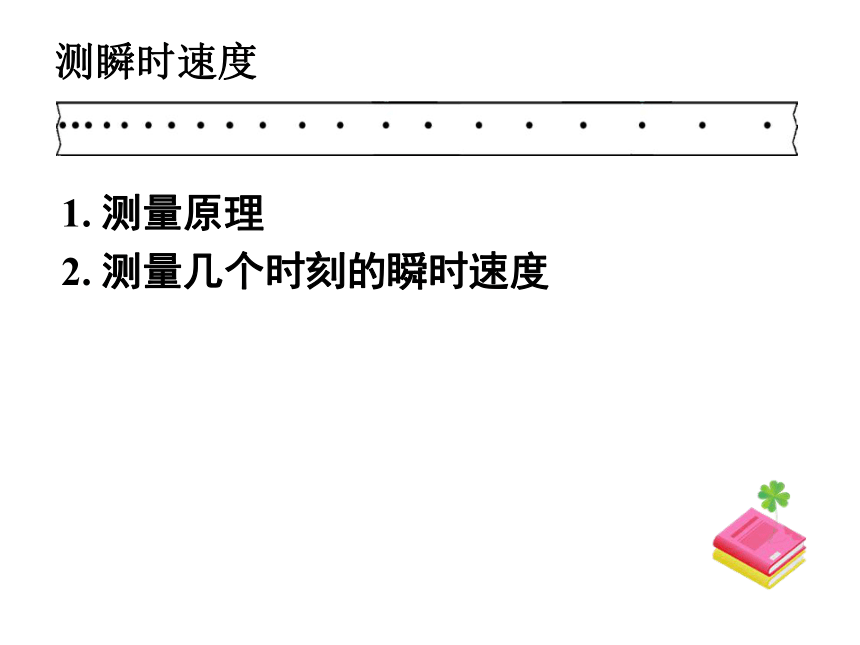

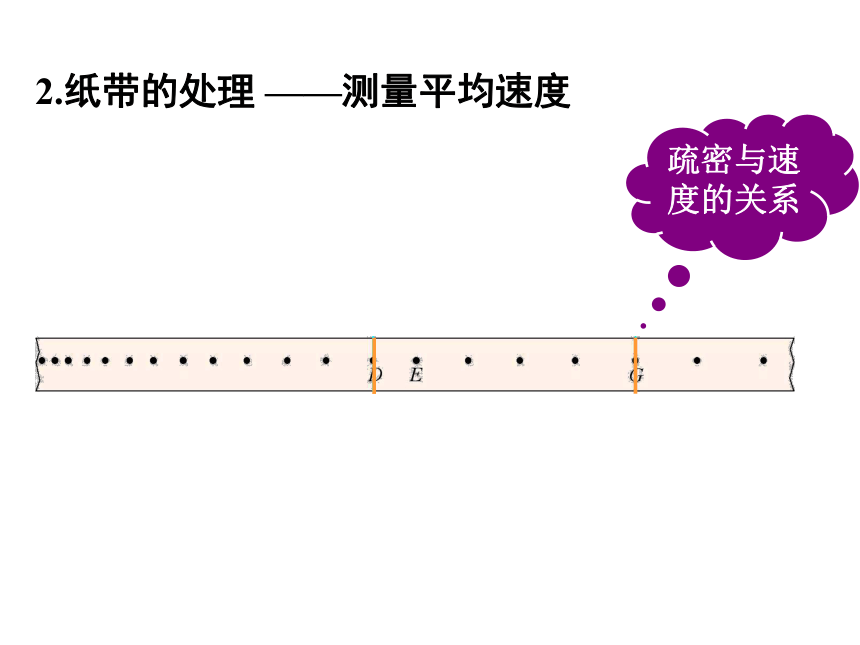

1. 操作步骤2.纸带的处理 ——测量平均速度疏密与速度的关系如何测出E点的瞬时速度？2.纸带的处理 ——测量瞬时速度DFDFDF原则：准确性 可行性如何测出E点的瞬时速度？测瞬时速度1. 测量原理

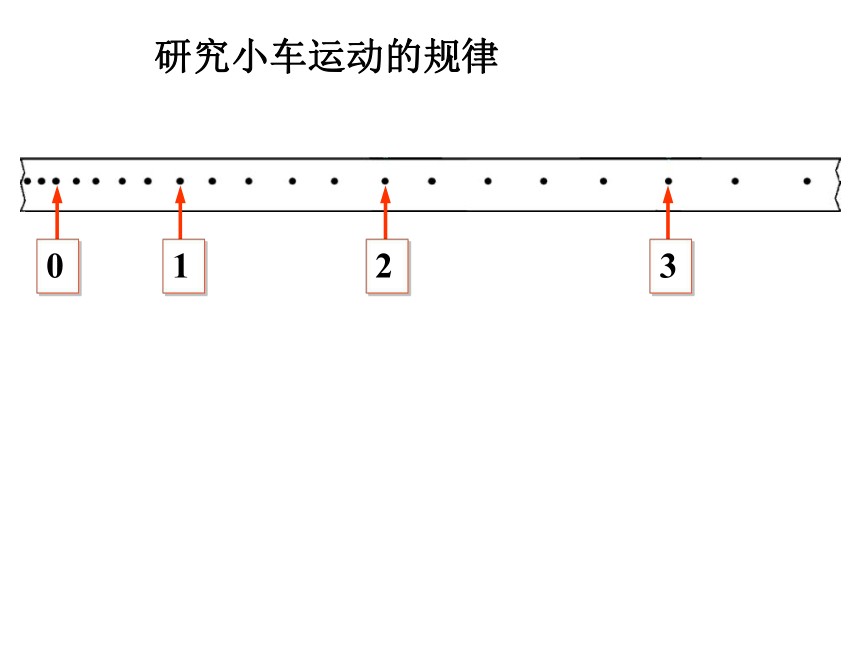

2. 测量几个时刻的瞬时速度0123研究小车运动的规律0123?x3?x2?x0?x10123?x3?x2?x0?x1
(1) A、D间的平均速度
(2) 估算出打点B时的抽动纸的速度大小．
练习．如图所示，是某同学抽动纸带打点的一部分纸带，纸带上点迹清晰，所用的电源频率是 50 Hz三 用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建系 （2）描点 （3）作图4、速度－时间图像（v-t graph）0 1 2 3 4 5 6 70.6
0.5
0.4
0.3
0.2
0.1
t/10-1sv/(m·s-1)三：用图象表示速度四、有效数字 带有一位不可靠数字的近似数字叫有效数字三、有效数字 1. 小数最后的零是有效数字
带有一位不可靠数字的近似数字叫有效数字三、有效数字 1. 小数最后的零是有效数字
2. 小数第一个非零数字前的零不是
有效数字，只表示小数点位数
带有一位不可靠数字的近似数字叫有效数字三、有效数字 1. 小数最后的零是有效数字
2. 小数第一个非零数字前的零不是
有效数字，只表示小数点位数
3. 科学计数法 带有一位不可靠数字的近似数字叫有效数字三、有效数字例：判断有效数字位数天花板到地板的距离 2.82m例：判断有效数字位数天花板到地板的距离 2.82m
一个苹果的质量 0.0510kg
例：判断有效数字位数天花板到地板的距离 2.82m
一个苹果的质量 0.0510kg
电路中的电流 0.38A例：判断有效数字位数天花板到地板的距离 2.82m
一个苹果的质量 0.0510kg
电路中的电流 0.38A
某人的体温 37.21oC例：判断有效数字位数天花板到地板的距离 2.82m
一个苹果的质量 0.0510kg
电路中的电流 0.38A
某人的体温 37.21oC
一根导线的直径 1.020mm例：判断有效数字位数天花板到地板的距离 2.82m
一个苹果的质量 0.0510kg
电路中的电流 0.38A
某人的体温 37.21oC
一根导线的直径 1.020mm
月球到地球的平均距 3.84×105km例：判断有效数字位数天花板到地板的距离 2.82m
一个苹果的质量 0.0510kg
电路中的电流 0.38A
某人的体温 37.21oC
一根导线的直径 1.020mm
月球到地球的平均距 3.84×105km
钨原子的半径 1.37×10-10m例：判断有效数字位数一 用数字计时器(光电门)测速度 光电门是一个象门样的装置，一边安装发光装置，一边安装接收装置并与计时装置连接。当物体通过光电门时光被挡住，计时器开始计时,当物体离开时停止计时，这样就可以根据物体大小与运动时间计算物体运动的速度. 若计时装置具备运算功能，使用
随机配置的挡光片（宽度一定）,可以
直接测量物体的瞬时速度。例１：如图,若测出光电门遮光条的宽度d,实验时将
小车从图示位置由静止释放,由数字计时器读出遮光
条通过光电门的时间Δt,则小车经过光电门时的速
度为________(用字母表示). 例2.借助运动传感器可用计算机测出物体运动的速度。如图所示，传感器由两个小盒子A、B组成，A盒装有红外线发射器和超声波发射器，它装在被测物体上，每隔0.03s可同时发射一个红外线脉冲和一个超声波脉冲；B盒装有红外线接收器和超声波接收器，B盒收到红外线脉冲时开始计时(红外线的传播时间可以忽略不计)，收到超声波脉冲时计时停止．在某次测量中，B盒记录到的连续两次的时间分别为0.15s和0.20s，根据你知道的知识，该物体运动的速度为多少？运动方向是背离B盒还是靠近B盒？(声速取340m/s) 二．借助传感器用计算机测速度解：红外线的传播速度极快，传播时间可以忽略不计，故
当第1次发射脉冲时，车距B盒的距离x1=340 m／s×0．15 s＝5l m
当第2次发射脉冲时，车距B盒的距离
x2＝340 m／s×0．20 s＝68 m
又△t=0．03 s，故
v＝
