课件21张PPT。第一章 丰富的图形世界张家口第十六中学 王桂荣 4、从不同方向看 题西林壁
苏轼
横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，
只缘身在此山中。
2004年8月28日，中国选手孟关良/杨文军夺得雅典奥运会双人划艇500米赛冠军。成为奥运会上中国水上项目夺得的第一块金牌。

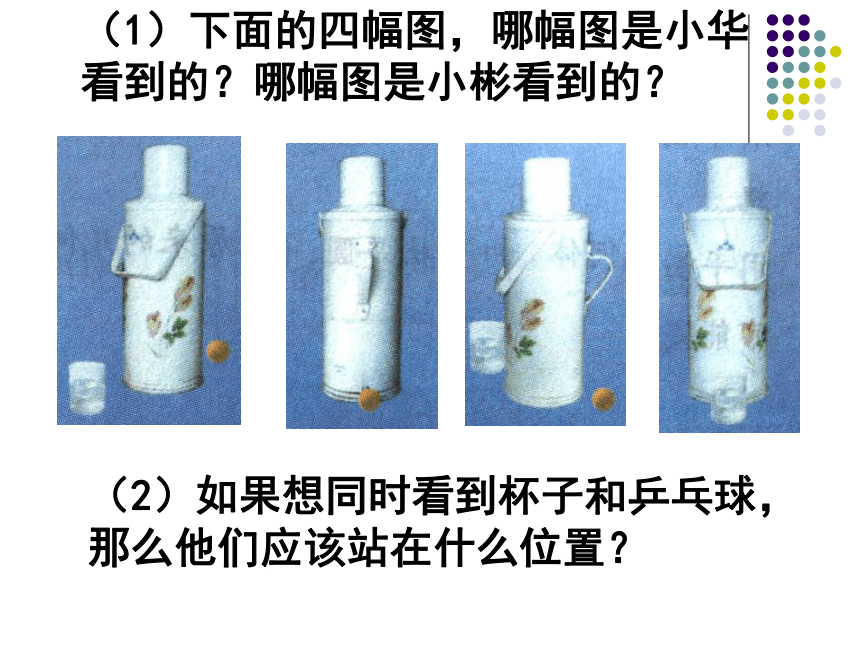

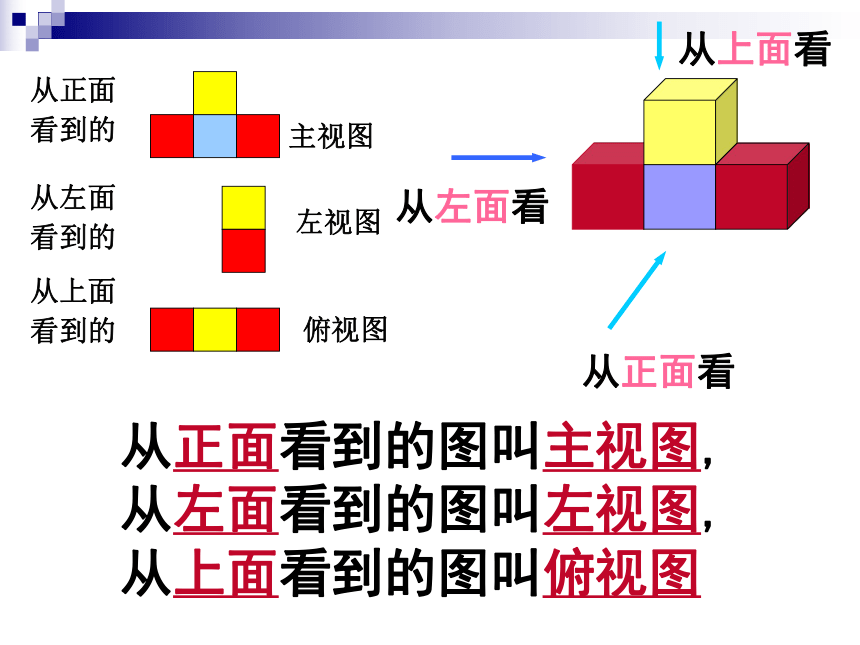

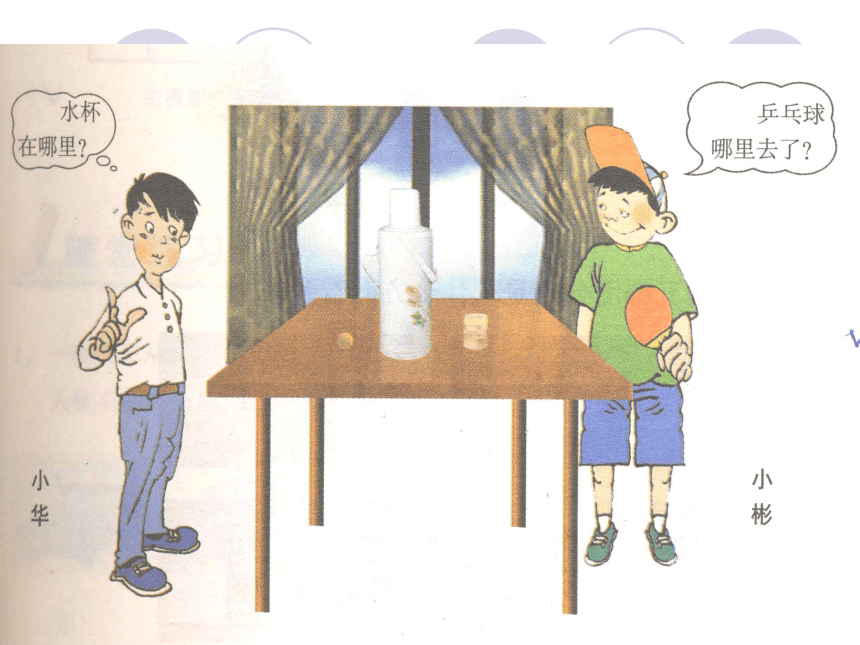

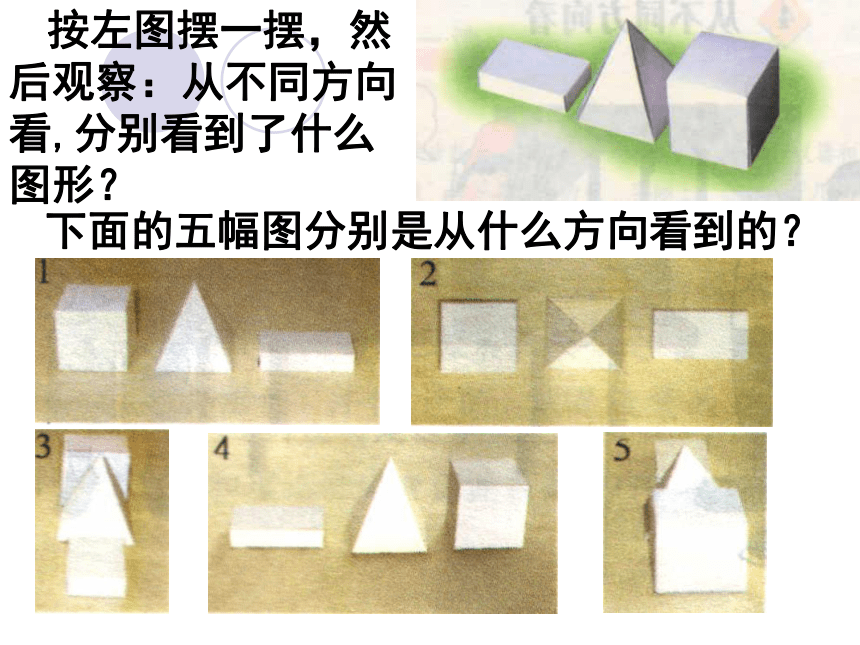

4、从不同方向看第一章 丰富的图形世界（1）下面的四幅图，哪幅图是小华看到的？哪幅图是小彬看到的？（2）如果想同时看到杯子和乒乓球，那么他们应该站在什么位置？ 按左图摆一摆，然后观察：从不同方向看,分别看到了什么图形？下面的五幅图分别是从什么方向看到的？从正面看到的图叫主视图,
从左面看到的图叫左视图,
从上面看到的图叫俯视图主视图左视图俯视图从正面
看到的从左面
看到的从上面
看到的1、观察物体时，视线应与物体持平。2、这三种视图是相对的，它根据观察者所处的位置的不同而改变。
温馨提示：长对正高平齐
主视图俯视图左视图例：观察这个几何体，再画出它的主视图、左视图和俯视图。解： 请与同桌合作：
（1）用桌上的五个小正方体任意搭一个几何体，并画出相应的三种视图。
（2）用桌上的五个小正方体搭一个几何体，使它的主视图与左视图相同。
（3）能否搭一个几何体，使它的主视图、左视图与俯视图都相同？动手摆一摆1、由每组用六个小立方体随意排成一个组合体，每人按立方体的形状画出它的三种视图。小组活动2、待小组内每人结束后，两人互 换，并检查对方所画的三种视图是否正确。3、再换一人试一次。 例1 下图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。请画出这个几何体的主视图和左视图。


2112从正面看从左面看解法一：先根据俯视图摆出这个几何体，再画出他的主视图和左视图。
主视图左视图解法二:根据俯视图确定主视图有3列，左视图有2列。再根据数字确定每列方块的个数。主视图左视图2、桌上放着一个圆柱体和一个长方体，请说出下面的三幅图分别是从哪个方向看到的。从左边从上方从正面随堂练习如图所示的两幅图分别是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。请画出相应几何体的主视图和左视图。

1123231（1）（2）1、从不同方向观察同一物体时，可能看到不同的图形。

2、 能识别简单物体的三种视图。（即：主视图，左视图和俯视图）3、会画立方体及其简单组合体的三种视图。这节课你有哪些收获？再见 布置作业：课本第26页： 知识技能1题，数学理解1，2，3题。
