九年级物理15.2电流和电路课件

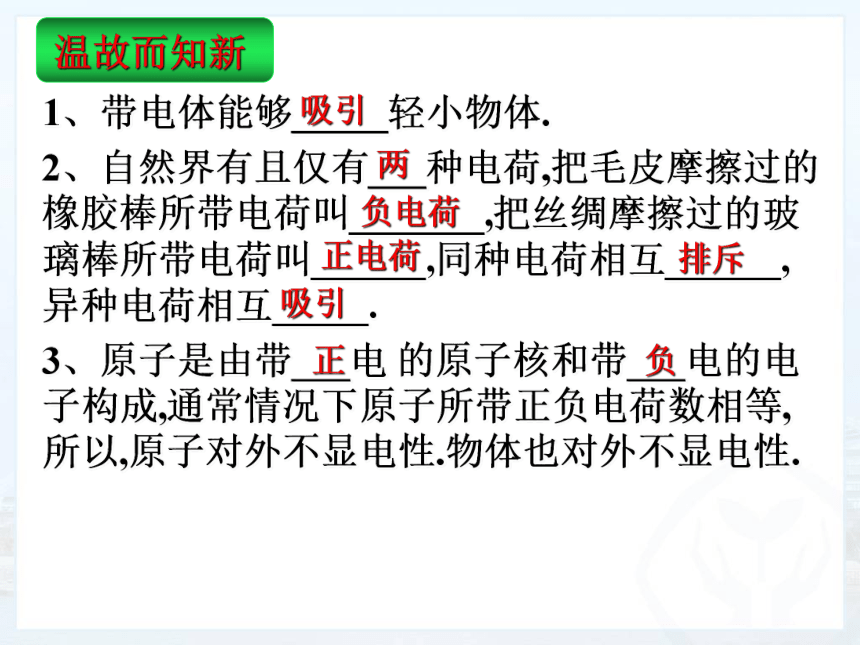

课件24张PPT。1、带电体能够_____轻小物体.
2、自然界有且仅有___种电荷,把毛皮摩擦过的橡胶棒所带电荷叫_______,把丝绸摩擦过的玻璃棒所带电荷叫______,同种电荷相互______,异种电荷相互_____.

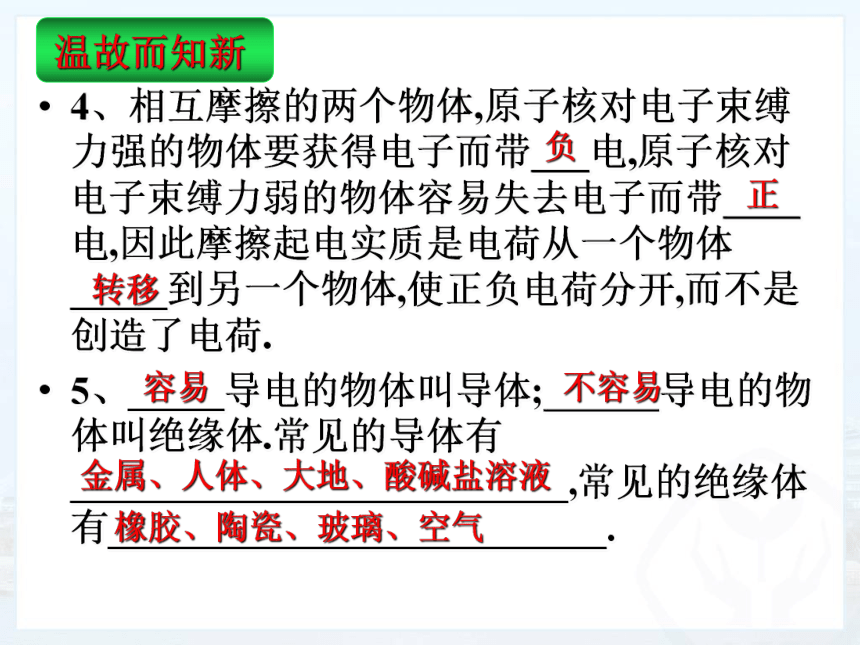

3、原子是由带___电 的原子核和带___电的电子构成,通常情况下原子所带正负电荷数相等,所以,原子对外不显电性.物体也对外不显电性.吸引两负电荷正电荷排斥吸引正负4、相互摩擦的两个物体,原子核对电子束缚力强的物体要获得电子而带___电,原子核对电子束缚力弱的物体容易失去电子而带____电,因此摩擦起电实质是电荷从一个物体_____到另一个物体,使正负电荷分开,而不是创造了电荷.

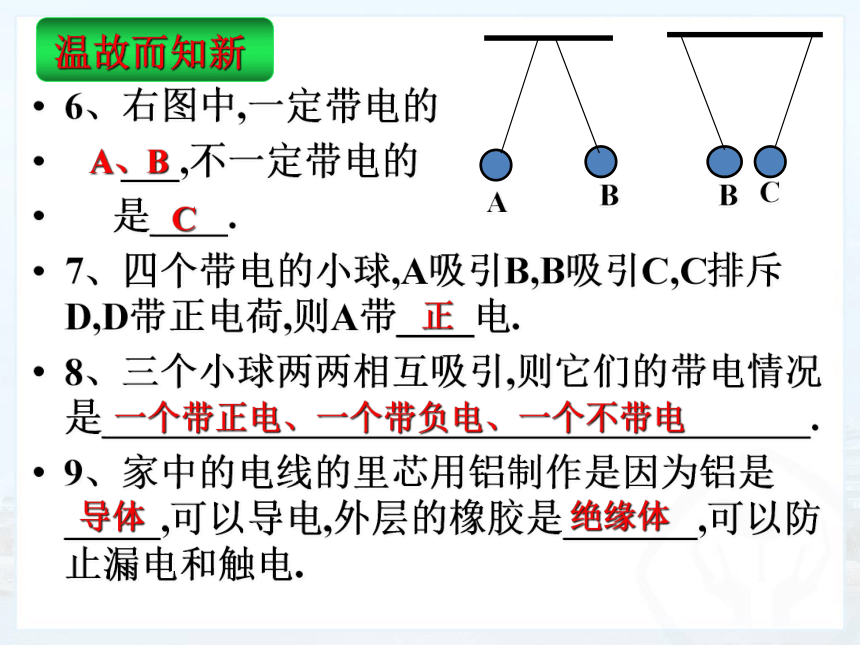

5、_____导电的物体叫导体;______导电的物体叫绝缘体.常见的导体有__________________________,常见的绝缘体有__________________________.负正转移容易不容易金属、人体、大地、酸碱盐溶液橡胶、陶瓷、玻璃、空气6、右图中,一定带电的
___,不一定带电的
是____.
7、四个带电的小球,A吸引B,B吸引C,C排斥D,D带正电荷,则A带____电.
8、三个小球两两相互吸引,则它们的带电情况是_____________________________________.

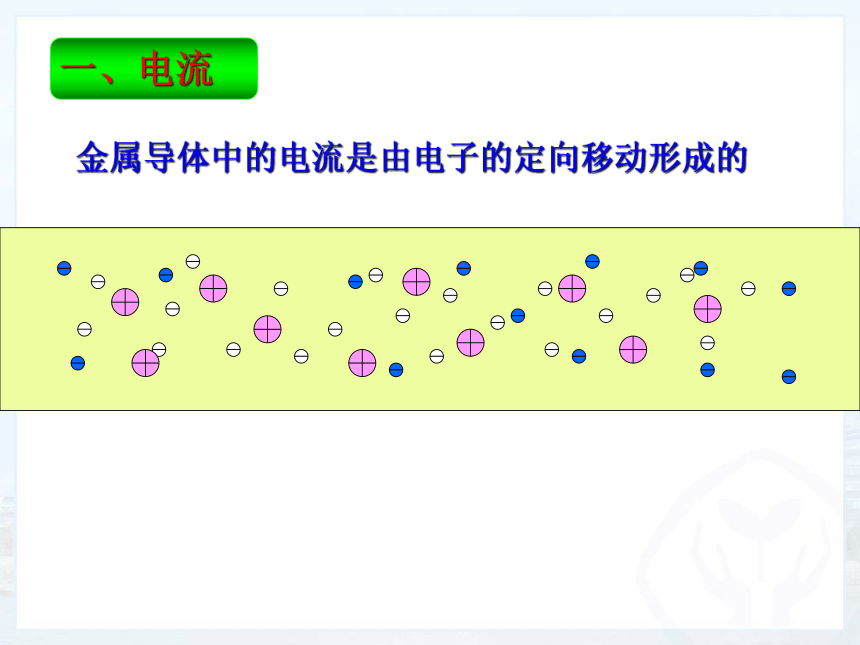

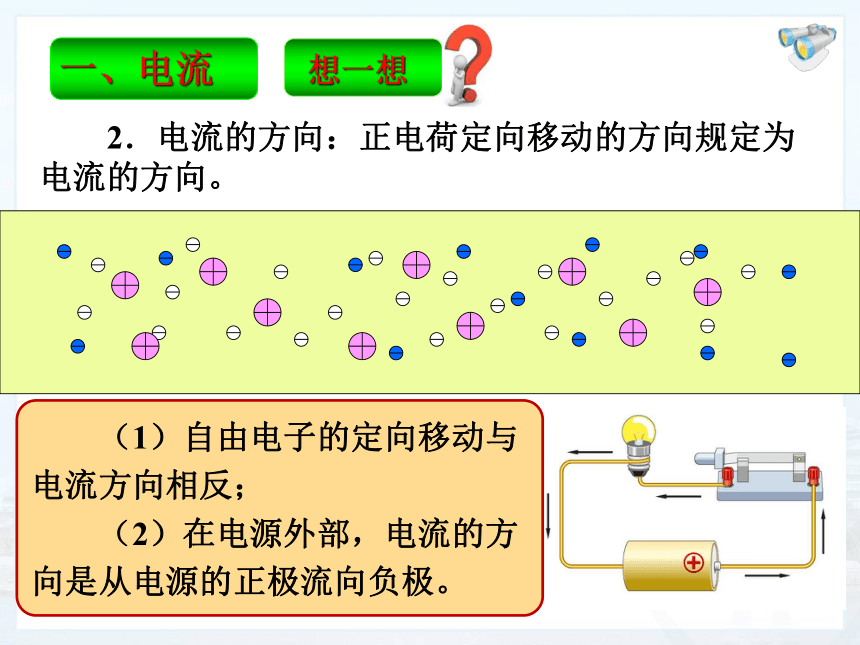

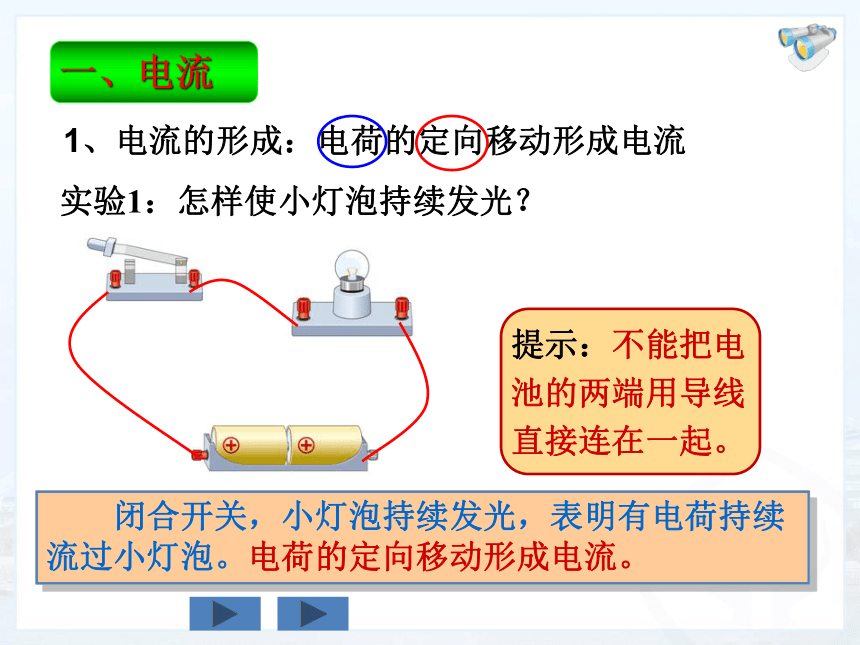

9、家中的电线的里芯用铝制作是因为铝是_____,可以导电,外层的橡胶是_______,可以防止漏电和触电.ABBCA、BC正一个带正电、一个带负电、一个不带电导体绝缘体提示：不能把电池的两端用导线直接连在一起。实验1：怎样使小灯泡持续发光？　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。1、电流的形成：电荷的定向移动形成电流 金属导体中的电流是由电子的定向移动形成的　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方 向是从电源的正极流向负极。一、电流一、电流一、电流一、电流一、电流　　实验2：怎样使小电扇持续转动？1．电路的组成电源导线用电器开关 由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：提供电能消耗电能输送电能控制电路　　只有电路闭合时，电路中才有电流。2．电路元件的作用干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机各种电源按钮开关接线开关单刀开关空气开关声控开关光控开关感应开关温控开关各种开关二、各种电源、开关、用电器电视机电冰箱洗衣机电风扇台灯微波炉电脑电烤箱各种用电器　　用符号表示电路连接的图，叫做电路图。图1图2　　图2是电饭锅下面的电路。是不是眼花缭乱？元件符号　　请画出以下电路的电路图。实物图电路图1．通路：
　处处连通，用电器能够工作的电路。2．断路：
　某处被断开，没有电流通过的电路。3．短路：
　直接用导线将电源正负极相连的电路。　　电源短路时会损坏电源，甚至引起火灾！　　1．请分析如下电路图，指出连错的导线，并改正。　　2．请分析如下电路图，指出连错的导线，并改正。　　3．请根据电铃的电路图，用画笔代替导线，连接相应的电路。4、你能用两种不同的连接方式，使两个灯泡同时放光吗？电
流电
路电
路
图电
路
状
态
