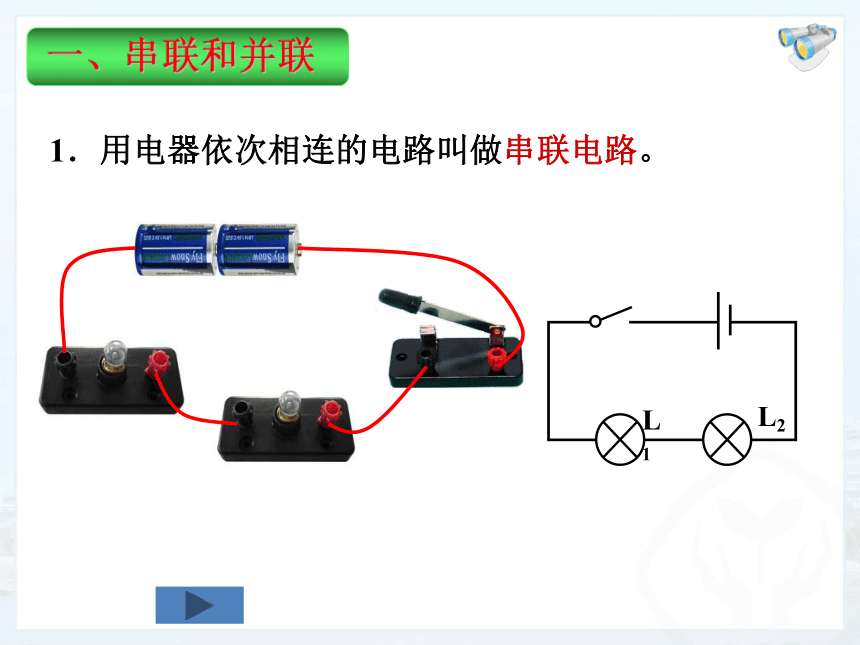

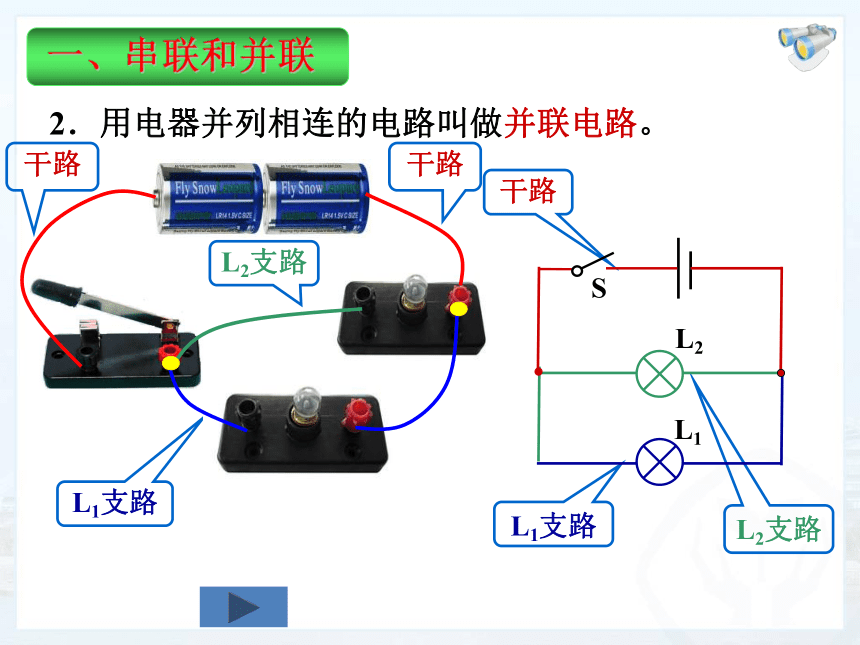

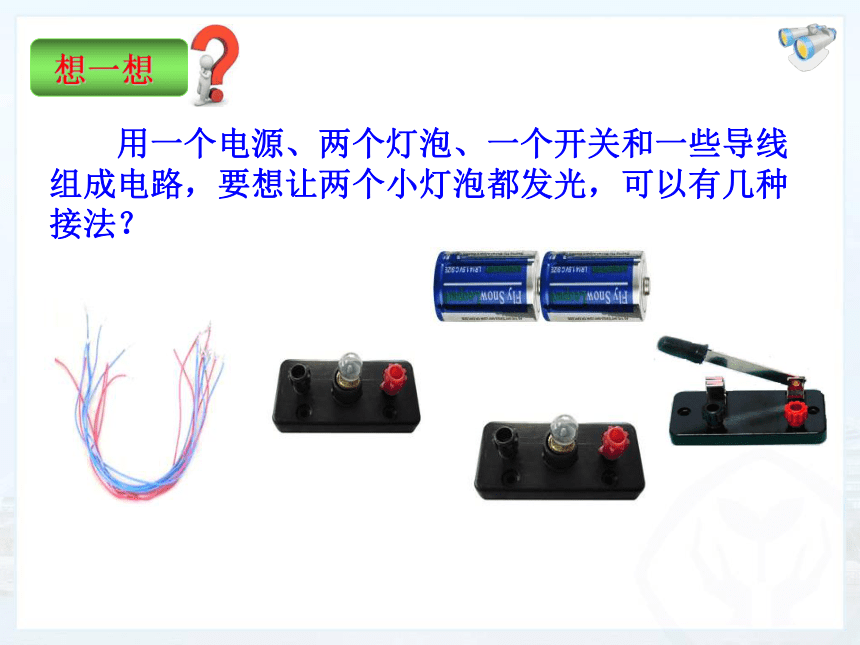

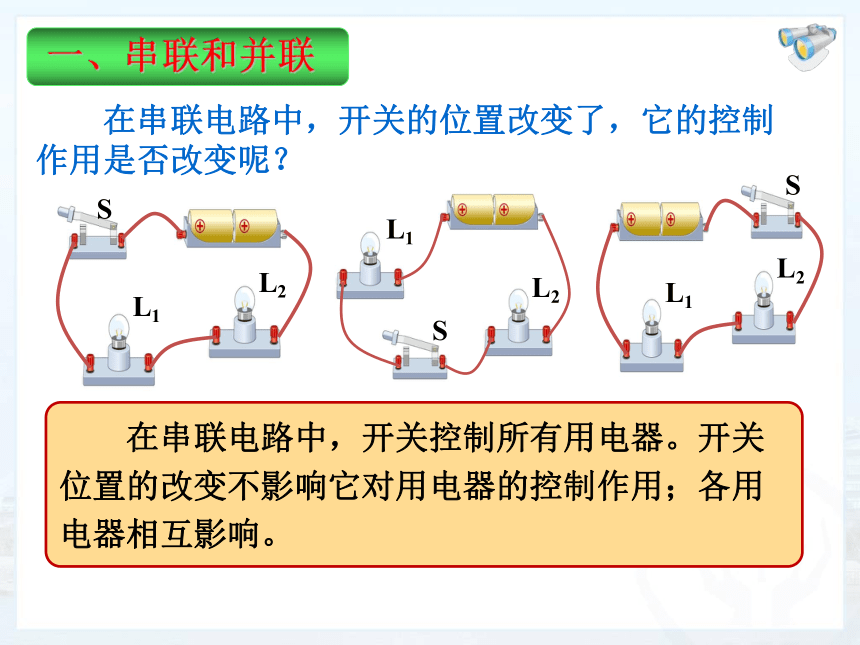

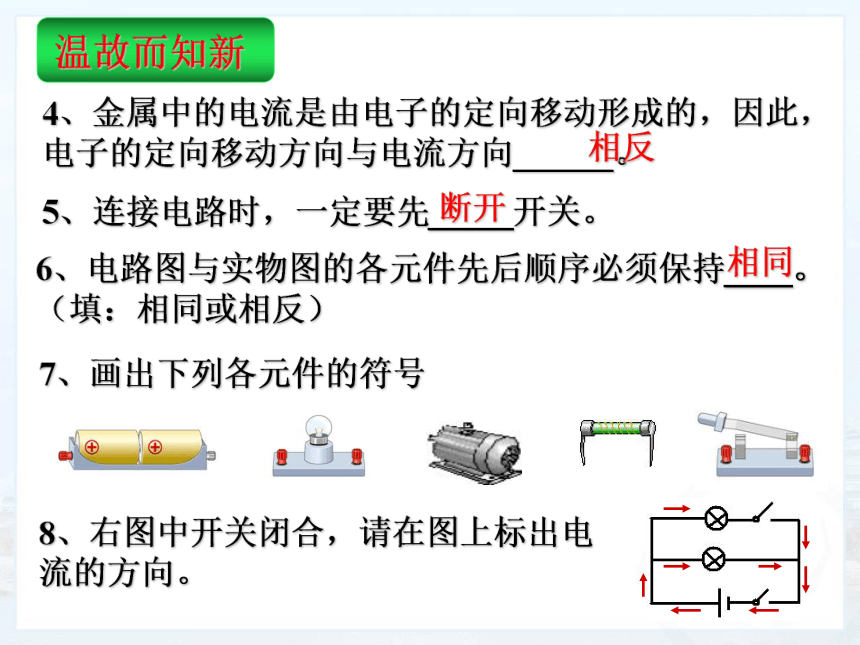

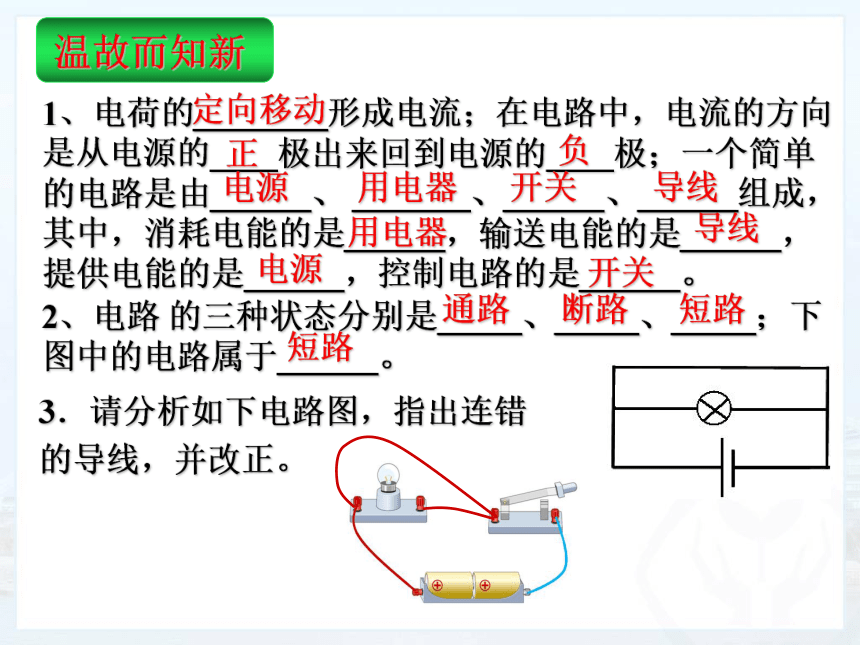

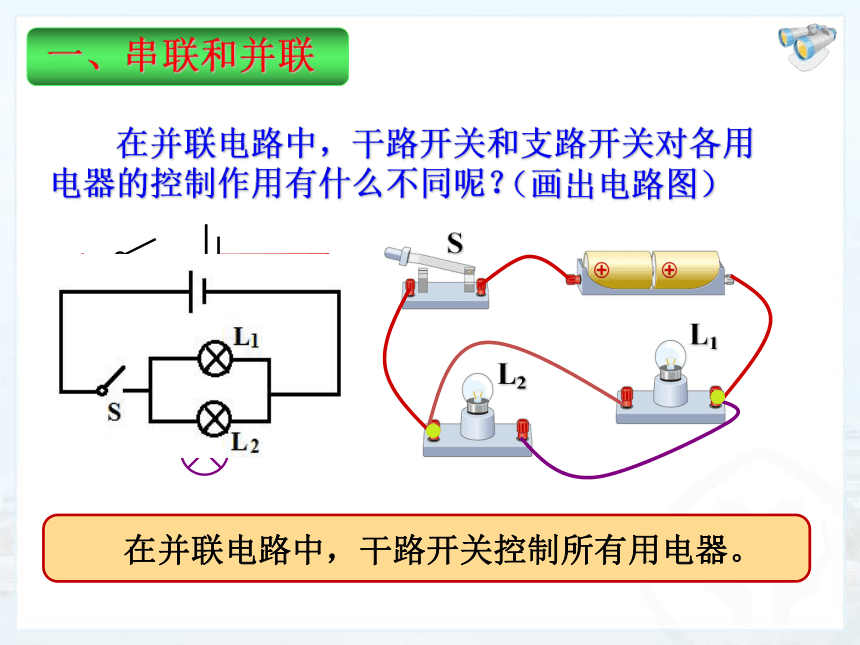

课件47张PPT。1、电荷的________形成电流;在电路中,电流的方向是从电源的____极出来回到电源的____极;一个简单的电路是由______、 _______、______、______组成,其中,消耗电能的是______,输送电能的是______,提供电能的是______,控制电路的是______。2、电路 的三种状态分别是_____、_____、_____;下图中的电路属于______。3.请分析如下电路图,指出连错的导线,并改正。定向移动正负电源用电器开关导线用电器导线电源开关通路断路短路短路4、金属中的电流是由电子的定向移动形成的,因此,电子的定向移动方向与电流方向______。5、连接电路时,一定要先_____开关。6、电路图与实物图的各元件先后顺序必须保持____。(填:相同或相反)7、画出下列各元件的符号8、右图中开关闭合,请在图上标出电流的方向。相反断开相同 你知道树上的小彩灯是如何连接的吗?马路上的路灯同时亮同时灭,你知道它们是如何连接的吗? 用一个电源、两个灯泡、一个开关和一些导线组成电路,要想让两个小灯泡都发光,可以有几种接法?1.用电器依次相连的电路叫做串联电路。干路L1支路L2支路干路L1支路L2支路2.用电器并列相连的电路叫做并联电路。干路 在串联电路中,开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用;各用电器相互影响。 在串联电路中,开关的位置改变了,它的控制作用是否改变呢? 在并联电路中,干路开关控制所有用电器。 在并联电路中,干路开关和支路开关对各用电器的控制作用有什么不同呢?(画出电路图) 在并联电路中,支路开关只能控制所在支路的用电器;各用电器互不影响。L2S2SSS1S2L1L2连接并联电路时,先串后并 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。 用来装饰居室、烘托欢乐气氛的彩色小灯泡,有些就是串联和并联组合而成的。1个用电器独立工作互不影响开关控制整个电路,与位置无关多个用电器同时工作相互影响干路开关控制整个电路,支路开关控制所在支路串联电路和并联电路1、电荷的________形成电流;在电路中,电流的方向是从电源的____极出来回到电源的____极;一个简单的电路是由______、 _______、______、______组成,其中,消耗电能的是______,输送电能的是______,提供电能的是______,控制电路的是______。2、电路 的三种状态分别是_____、_____、_____;下图中的电路属于______。定向移动正负电源用电器开关导线用电器导线电源开关通路断路短路短路4、金属中的电流是由电子的定向移动形成的,因此,电子的定向移动方向与电流方向______。5、连接电路时,一定要先_____开关。6、电路图与实物图的各元件先后顺序必须保持____。(填:相同或相反)相反断开相同1.家庭电路中的灯泡和插座相互_______(填“影响”
或“不影响”),所以,家庭电路是_____电路。2.马路上的路灯同时亮同时灭,它们是____联的,开关的位置在_____上。3.节日庆典时悬挂的小彩灯是_____联的。4.一个开关同时控制两盏灯泡,则这两盏灯泡( )
A.一定串联 B.一定并联
C.可能串联也可能并联 D.以上说法都不对不影响并联并干路串C1.最基本的两种电路连接方式是______和_______。
2.街道两旁树木上悬挂的一串串的小彩灯是___联的;街道旁路灯是___联的;家庭电路是___联电路
3.串联电路:有___条电流路径,一个开关可以控制 _____用电器,且与位置_____,用电器之间相互______(“影响”或“不影响”),不能独立工作。
并联电路:有____条电流路径,_____开关控制所有用电器,_____开关只控制本支路用电器,用电器之间相互_______ (“影响”或“不影响”),能独立工作。串联并联串并并一所有无关影响多干路支路不影响4.你能识别下列电路和画出电路图吗?1.根据右边电路图连接下边的实物图。 (各元件的先后顺序必须保持一致)2.根据电路图连接实物电路。 根据电路图连接实物图(并联)的原则是:先串后并做法:先将复杂支路和干路元件连接起来,找到电流流入和流出
该支路的两个接线柱,将另一条支路接到这两个接线柱上。3.根据电路图连接电路SS1S2L2L1L34.根据实物图画出电路图画电路图原则:1.看清电流方向2.找出电流的分点和合点3.分点前和合点后为干路5.先画干路后补支路4.分点和合点之间为支路5. 根据实物电路画出电路图 6.根据实物电路画电路图。L2S1L1S2L1L2S1S2L1L2S1S21、按照电路图连接电路 2.根据实物电路画电路图。L2S1L1S2 3.改动一根导线,使开关S控制小灯泡L1。 4.开关闭合后,会出现什么情况?改一根线,使它成为并联电路。1、如图所示的四个电路中,属于并联电路的是( )C2、在图所示电路中,只闭合S1时,电灯__亮;当S1、S2都断开时,电灯_____亮,它们是___连接的;当S1、S2都闭合时,电灯______亮,它们是___连接的。L3L1、L2、L3串联L1、L2、L3并联3、如图所示电路中,当___闭合时,L1、L2 并联;当__闭合时,LI和L2串联,当_____闭合时,电路会发生短路,损坏电源。S1、S3S2S3、S24、如下图所示,三个开关都断开,若要使灯泡L1和L2串联,应该闭合的开关是_____;若要使灯泡L1和L2并联,应该闭合的开关是________;不能同时闭合的开关是______________。S3S1和S2S1、S2和S35、学校门房要安装电路:要求前门来人按开关,铃响红灯亮,后门来人按开关铃响绿灯亮,根据要求连接电路,并画出电路图。几种生活中的电路楼道灯:汽车安全带电路:汽车门电路: 银行的保险柜,两个营业员同时用钥匙才能将保险柜门打开,而主任用一把钥匙就将保险柜门打开(钥匙门相当于开关),下面是保险柜的工作电路。 电吹风机的电路要求:只有电动机吹风时,电热丝才能工作,电动机不工作时,电热丝是不能工作的,下面是电吹风机的工作电路。
