九年级物理15.4电流的测量课件

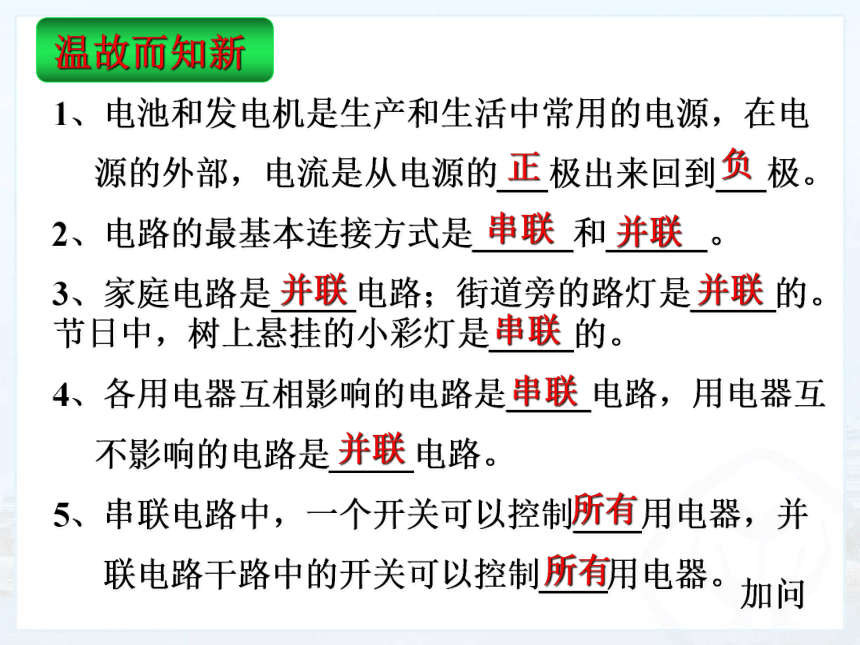

课件21张PPT。1、电池和发电机是生产和生活中常用的电源，在电
源的外部，电流是从电源的___极出来回到___极。
2、电路的最基本连接方式是______和______。
3、家庭电路是_____电路；街道旁的路灯是_____的。节日中，树上悬挂的小彩灯是_____的。
4、各用电器互相影响的电路是_____电路，用电器互
不影响的电路是_____电路。
5、串联电路中，一个开关可以控制____用电器，并

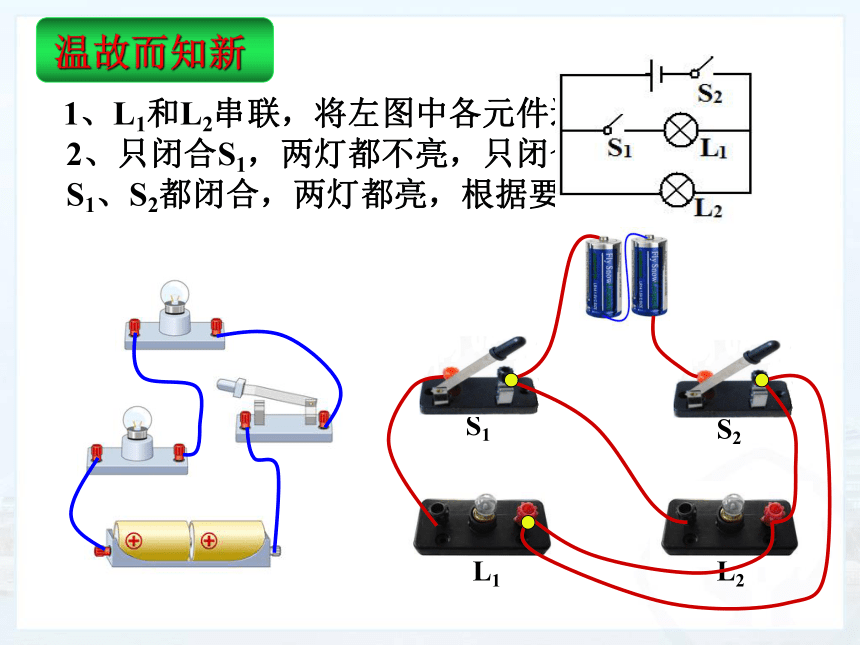

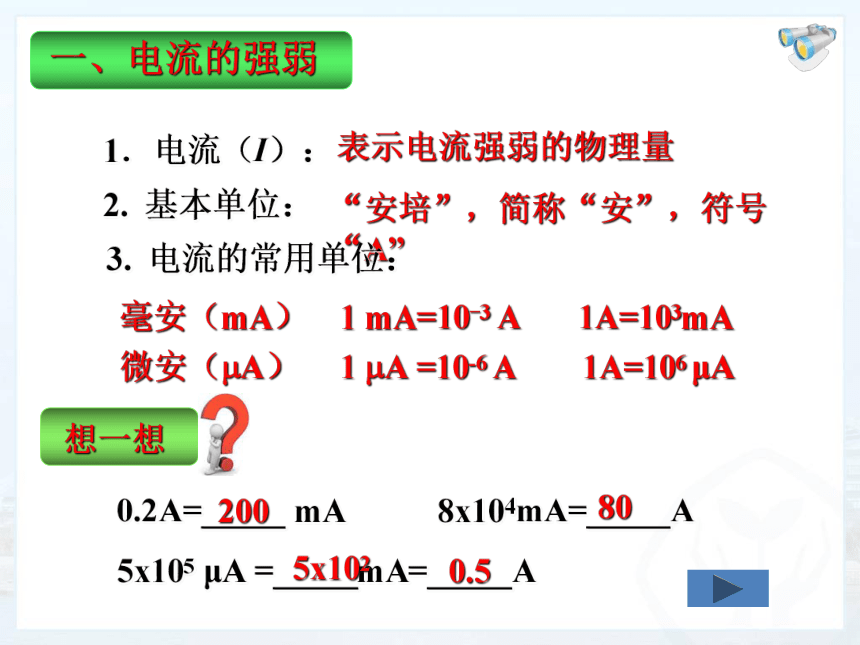

联电路干路中的开关可以控制____用电器。正负串联并联并联并联串联并联串联所有所有加问1、L1和L2串联，将左图中各元件连入电路。2、只闭合S1，两灯都不亮，只闭合S2，灯L2亮， S1、S2都闭合，两灯都亮，根据要求连接右图。S1L1L2　　1．电流（I）：　 毫安（mA） 1 mA=10-3 A 1A=103mA
　　微安（mA） 1 mA =10-6 A 1A=106 μA 0.2A=_____ mA 8x104mA=_____A

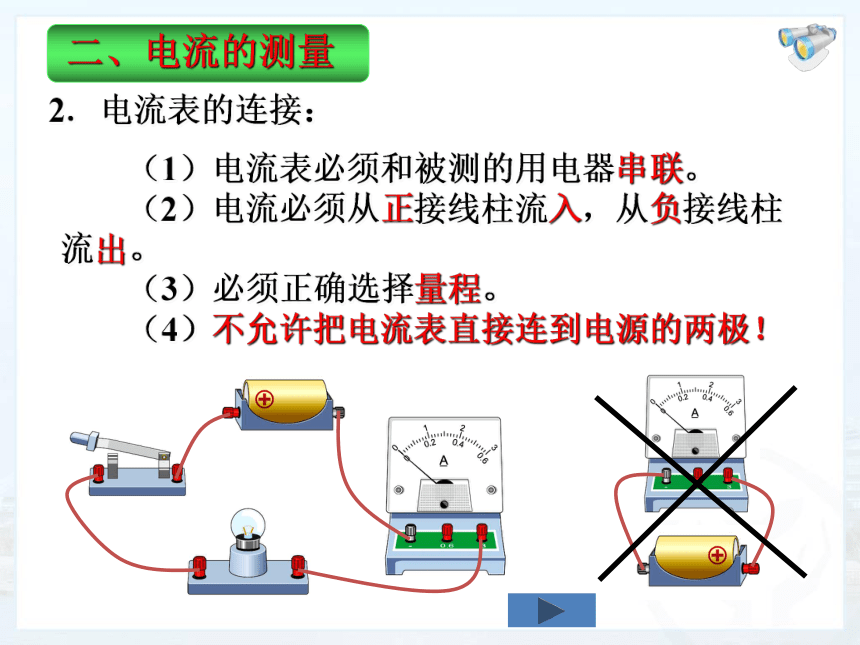

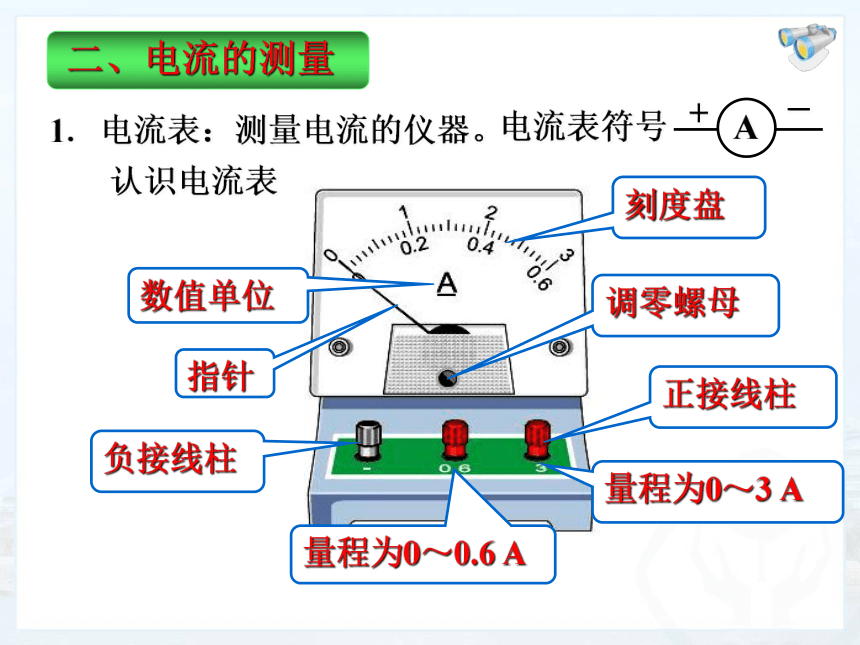

5x105 μA =_____mA=_____A200805x1020.5表示电流强弱的物理量2. 基本单位：“安培”，简称“安”，符号“A”3. 电流的常用单位：刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。　　认识电流表电流表符号2. 电流表的连接：　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！下列电路中，电流表的接法正确吗？ 你知道电流表测得谁的电流吗？你能画出电路图吗？ 你知道电流表测得谁的电流吗？你能画出电路图吗？ 你知道电流表测得谁的电流吗？你能画出电路图吗？　1、以下电路中，电流表连接方法正确的是（ ） A2、灯泡L1、L2串联，电流表测灯泡L2的电流，
根据要求连接电路，（电流表：0—0.6A）L1L2S并画出电路图　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。0~0.6 A0~3 A0.02 A0.1 A量程分度值在不能估测被测电流大小时，用大量程进行试触　　1. 请读出下列电流表的示数。0.58 A1.4 A　　2．根据所给电路图连接实物图。 3、连接电路，灯泡L1和L2并联，S同时控制L1、L2，
S1只控制L1，电流表A1测干路电流，A2测L2电流。　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。 干路L1干路
