九年级物理15.5串、并联电路中电流的规律课件

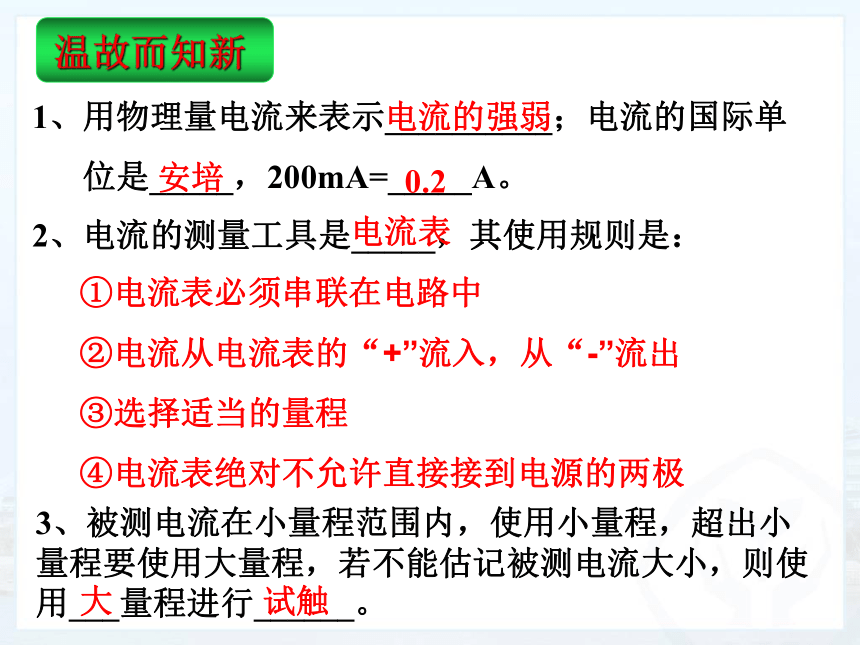

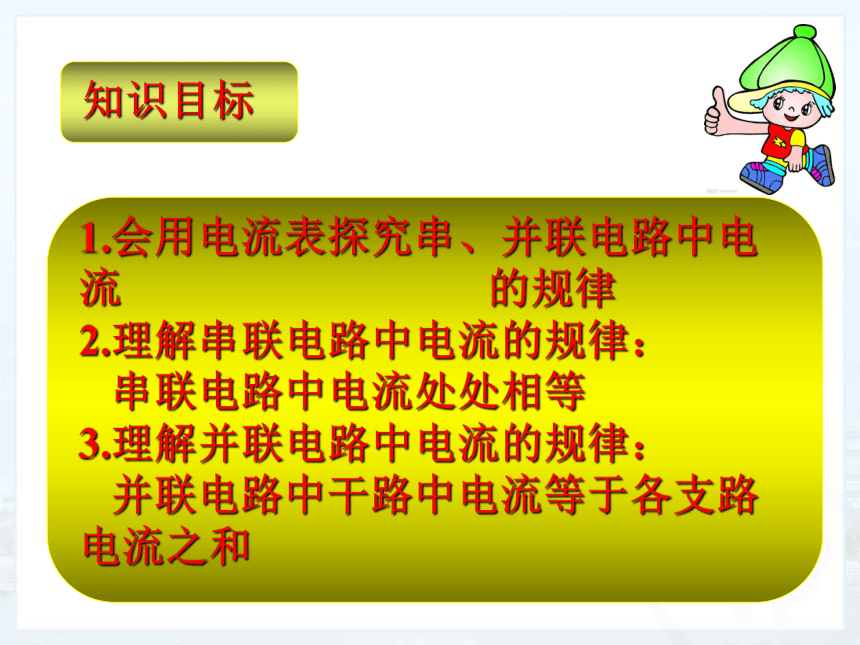

课件21张PPT。1、用物理量电流来表示__________；电流的国际单
位是_____，200mA=_____A。2、电流的测量工具是_____，其使用规则是： ①电流表必须串联在电路中
②电流从电流表的“+”流入，从“-”流出
③选择适当的量程

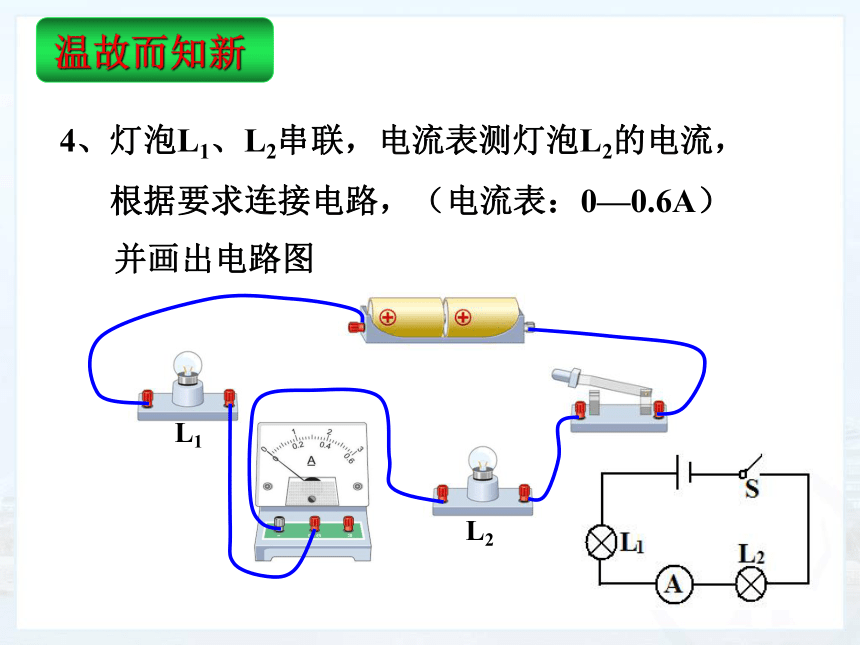

④电流表绝对不允许直接接到电源的两极电流的强弱安培0.2电流表3、被测电流在小量程范围内，使用小量程，超出小量程要使用大量程，若不能估记被测电流大小，则使用___量程进行______。大试触4、灯泡L1、L2串联，电流表测灯泡L2的电流，

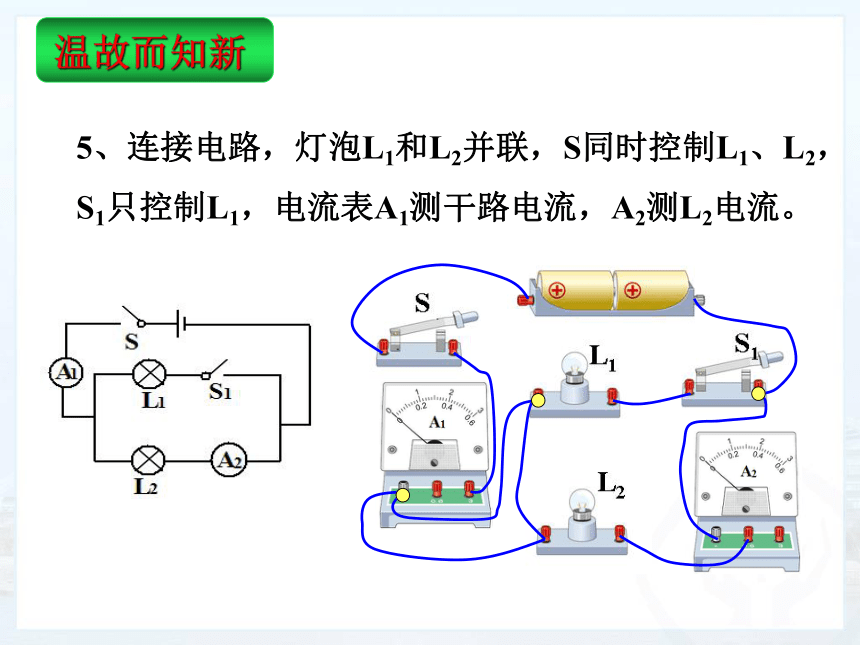

根据要求连接电路，（电流表：0—0.6A）L1L2并画出电路图5、连接电路，灯泡L1和L2并联，S同时控制L1、L2，
S1只控制L1，电流表A1测干路电流，A2测L2电流。　　6、请读出下列电流表的示数。0.58 A1.4 A9.在方框中画出灯泡L1和L2并联，电流表测L1电流
的电路图，并在图上连接实物图。10.根据图甲所示电路图把图乙所示的元件连城电路探究1：串联电路的电流规律猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。实验步骤实验结论：串联电路中，电流处处相等。
I1=I2=····=In实验数据0.280.280.280.320.320.320.20.20.21．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。 0.2 A0.2 A2、20只小彩灯串联，通过第一只彩灯的电流是20mA,则通过第20只彩灯的电流是____mA。20 4、A、B是同种金属制成的两段导体，S甲=3S乙，它们如图接入电路，则I甲___I乙。= 3、甲乙两只彩灯串联，已知甲灯比乙灯亮，则I甲____I乙。=猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？实验2：并联电路的电流规律　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。实验步骤：实验结论：
　　并联电路中，干路电流等于各支路电流之和。
I=I1+I2+…+In实验数据0.440.900.460.800.440.360.200.500.70 5．如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。 0.4 A0.9 A0.5 A 6. 如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .1.8A0.36A1.44A　　7．在图所示的电路中，电流表A1的示数为
1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。 （画出电路图）
