课件20张PPT。 第九节

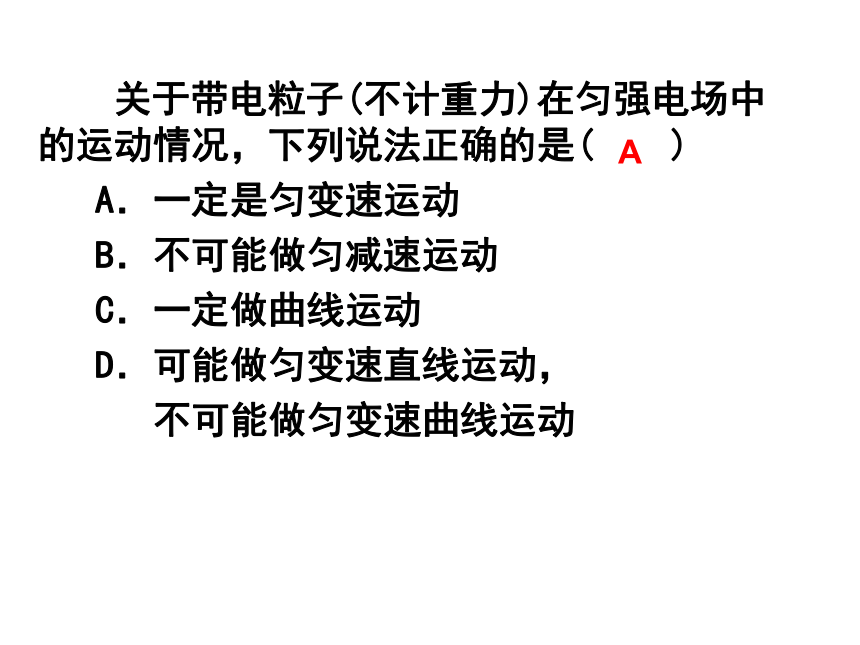

带电粒子在电场中的运动导语:带电粒子在电场中受到电场力作用,所以产生加速度,速度的大小和方向都可能发生变化.利用电场来改变或控制带电粒子的运动,是在电子仪器设备中常用的方法和手段．对带电粒子在电场中的运动，从受力的角度来看，遵循牛顿运动定律，从做功的角度来看，遵循能的转化和守恒定律．一般情况下，电场对带电粒子的作用比较复杂，但离不开两种最基本的作用：一是使带电粒子加速，二是使带电粒子偏转． 关于带电粒子(不计重力)在匀强电场中的运动情况，下列说法正确的是( )
A．一定是匀变速运动
B．不可能做匀减速运动
C．一定做曲线运动
D．可能做匀变速直线运动，
不可能做匀变速曲线运动

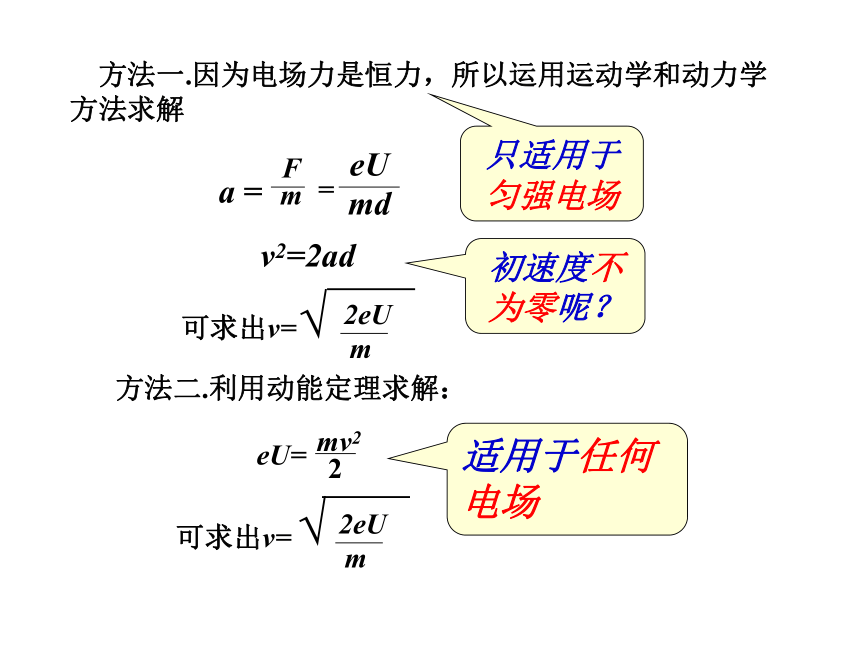

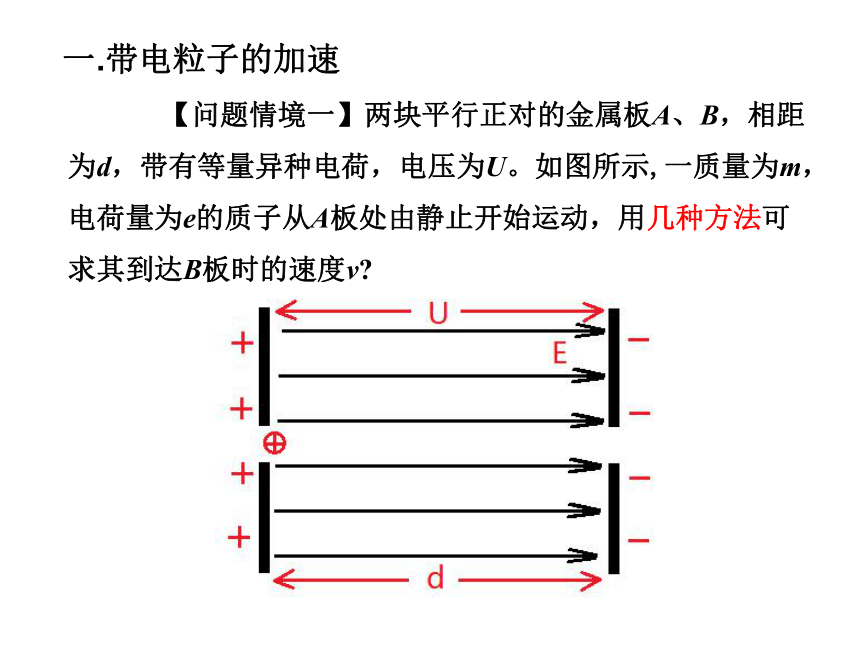

A 一.带电粒子的加速 【问题情境一】两块平行正对的金属板A、B，相距为d，带有等量异种电荷，电压为U。如图所示,一质量为m，电荷量为e的质子从A板处由静止开始运动，用几种方法可求其到达B板时的速度v? 方法一.因为电场力是恒力，所以运用运动学和动力学方法求解 v2=2ad 方法二.利用动能定理求解：只适用于匀强电场初速度不为零呢？适用于任何电场

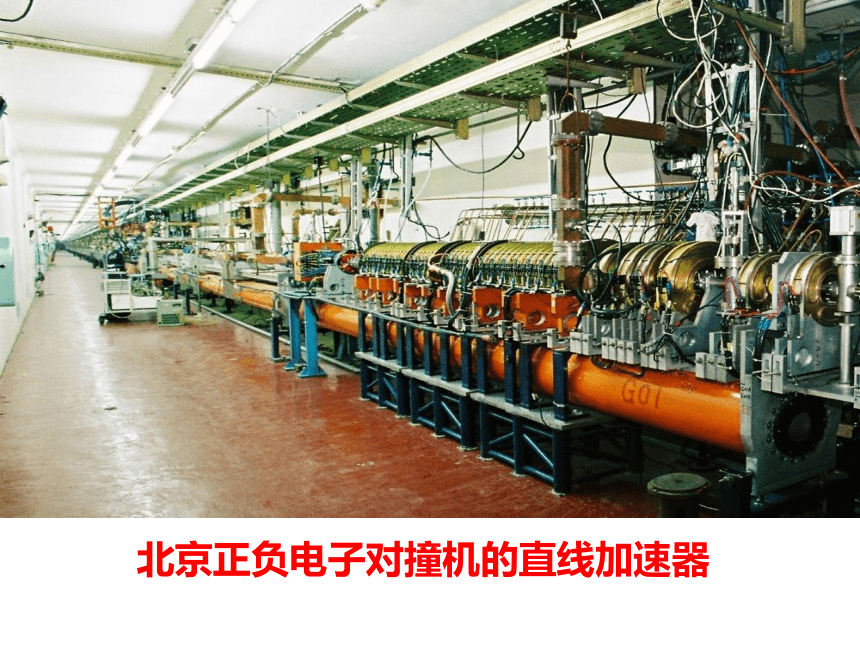

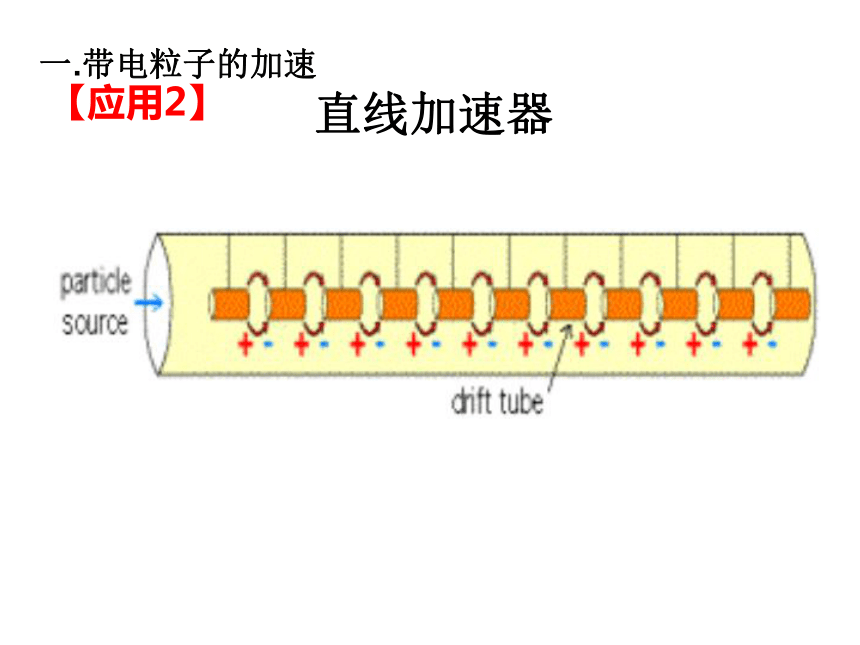

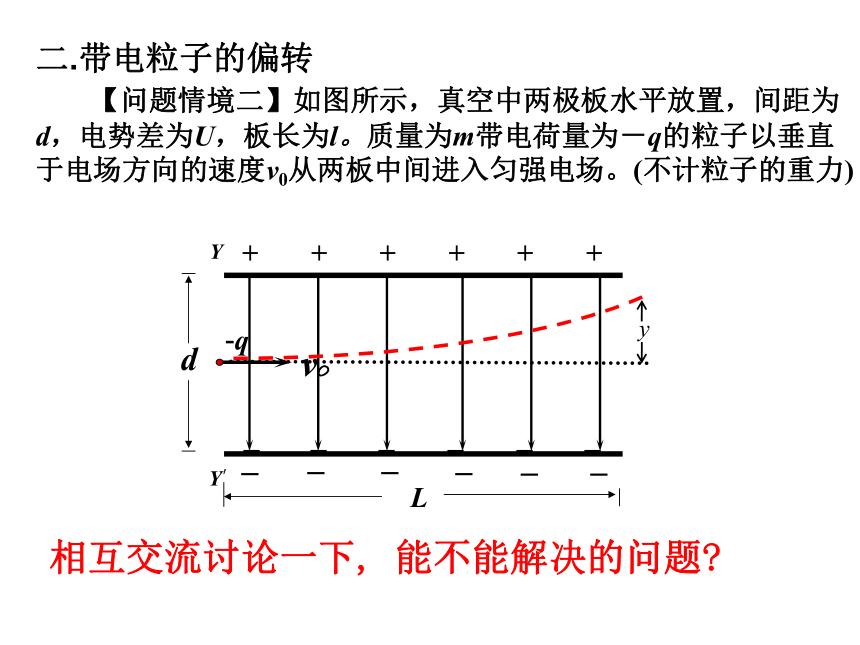

D直线加速器 一.带电粒子的加速【应用2】北京正负电子对撞机的直线加速器 二.带电粒子的偏转 【问题情境二】如图所示，真空中两极板水平放置，间距为d，电势差为U，板长为l。质量为m带电荷量为－q的粒子以垂直于电场方向的速度v0从两板中间进入匀强电场。(不计粒子的重力)相互交流讨论一下, 能不能解决的问题?粒子在与电场平行的方向上做
初速为零的匀加速运动
带电粒子初速度垂直于电场方向飞入匀强电场的问题就是一个类平抛的问题粒子在与电场垂直的方向上做

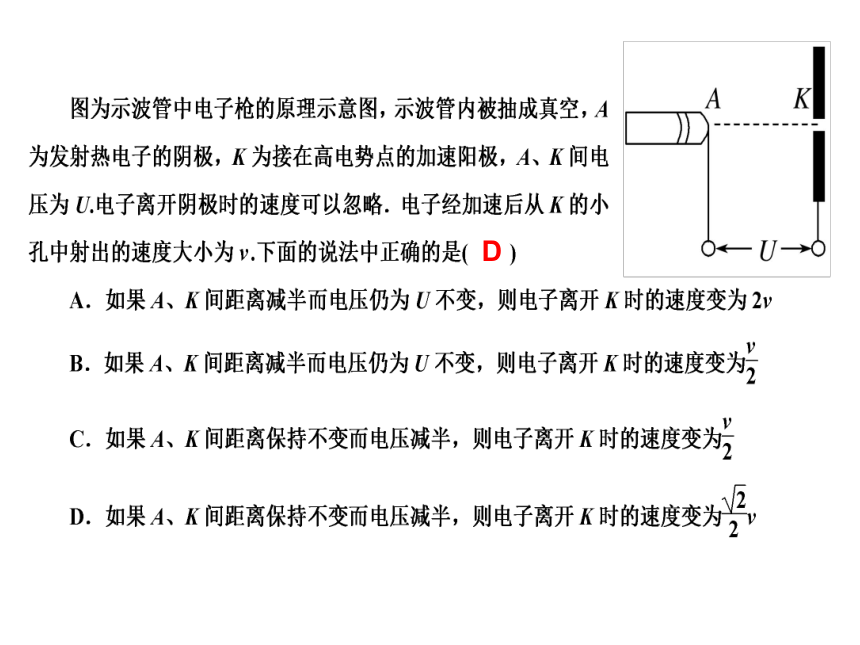

匀速直线运动1、将粒子的运动如何处理？2、沿速度方向做什么运动？3、沿电场线方向做什么运动？4、综合上面问题可以求出粒子的偏转位移 （即沿电场线方向位移）加速度大小，方向？6、粒子沿y轴方向的速度8、速度与初速度的夹角7、飞出电场时的速度5、粒子沿x轴方向的速度AD图为示波管原理说明图，
电子经U1加速后以速度
v1垂直进入偏转电场，
离开电场时的偏转量是h，两平行板间距为d，电势差为U2，板长为L，为了提高示波管的灵敏度，(单位偏转电压引起的偏转量即h/u)，可以采用的方法有( )
A．增大两板间电势差U2
B．尽可能使板长L短些
C．使加速电压U1升高些
D．尽可能使板间距离d小一些
D 三个质子在同一地点沿同一方向垂直飞入同一偏转电场,出现了如图所示的轨迹,由此可以判断( )
A.在b飞离电场的同时,a刚好打在其极板上
B.b和c同时飞离电场
C.进入电场时,c的速度最大,a的速度最小
D.动能的增加值c最小,a和b一样大ACD课堂小结：一、利用电场使带电粒子加速二、利用电场使带电粒子偏转从动力学和运动学角度分析从做功和能量的角度分析类似平抛运动的分析方法
粒子在与电场垂直的方向上做
匀速直线运动粒子在与电场平行的方向上做
初速度为零的匀加速运动 作业： 如图所示，真空中两极板水平放置，间距为d，电势差为U，板长为l。质量为m带电荷量为－q的粒子以垂直于电场方向的速度v0从两板中间进入匀强电场。(不计粒子的重力)Y Y′ -q______二.带电粒子的偏转 【问题情境二】如图所示，真空中两极板水平放置，间距为d，电势差为U，板长为l。质量为m带电荷量为－q的粒子以垂直于电场方向的速度v0从两板中间进入匀强电场。(不计粒子的重力)
带电粒子在电场中的运动导语:带电粒子在电场中受到电场力作用,所以产生加速度,速度的大小和方向都可能发生变化.利用电场来改变或控制带电粒子的运动,是在电子仪器设备中常用的方法和手段．对带电粒子在电场中的运动，从受力的角度来看，遵循牛顿运动定律，从做功的角度来看，遵循能的转化和守恒定律．一般情况下，电场对带电粒子的作用比较复杂，但离不开两种最基本的作用：一是使带电粒子加速，二是使带电粒子偏转． 关于带电粒子(不计重力)在匀强电场中的运动情况，下列说法正确的是( )
A．一定是匀变速运动
B．不可能做匀减速运动
C．一定做曲线运动
D．可能做匀变速直线运动，
不可能做匀变速曲线运动
A 一.带电粒子的加速 【问题情境一】两块平行正对的金属板A、B，相距为d，带有等量异种电荷，电压为U。如图所示,一质量为m，电荷量为e的质子从A板处由静止开始运动，用几种方法可求其到达B板时的速度v? 方法一.因为电场力是恒力，所以运用运动学和动力学方法求解 v2=2ad 方法二.利用动能定理求解：只适用于匀强电场初速度不为零呢？适用于任何电场
D直线加速器 一.带电粒子的加速【应用2】北京正负电子对撞机的直线加速器 二.带电粒子的偏转 【问题情境二】如图所示，真空中两极板水平放置，间距为d，电势差为U，板长为l。质量为m带电荷量为－q的粒子以垂直于电场方向的速度v0从两板中间进入匀强电场。(不计粒子的重力)相互交流讨论一下, 能不能解决的问题?粒子在与电场平行的方向上做
初速为零的匀加速运动
带电粒子初速度垂直于电场方向飞入匀强电场的问题就是一个类平抛的问题粒子在与电场垂直的方向上做
匀速直线运动1、将粒子的运动如何处理？2、沿速度方向做什么运动？3、沿电场线方向做什么运动？4、综合上面问题可以求出粒子的偏转位移 （即沿电场线方向位移）加速度大小，方向？6、粒子沿y轴方向的速度8、速度与初速度的夹角7、飞出电场时的速度5、粒子沿x轴方向的速度AD图为示波管原理说明图，
电子经U1加速后以速度
v1垂直进入偏转电场，
离开电场时的偏转量是h，两平行板间距为d，电势差为U2，板长为L，为了提高示波管的灵敏度，(单位偏转电压引起的偏转量即h/u)，可以采用的方法有( )
A．增大两板间电势差U2
B．尽可能使板长L短些
C．使加速电压U1升高些
D．尽可能使板间距离d小一些
D 三个质子在同一地点沿同一方向垂直飞入同一偏转电场,出现了如图所示的轨迹,由此可以判断( )
A.在b飞离电场的同时,a刚好打在其极板上
B.b和c同时飞离电场
C.进入电场时,c的速度最大,a的速度最小
D.动能的增加值c最小,a和b一样大ACD课堂小结：一、利用电场使带电粒子加速二、利用电场使带电粒子偏转从动力学和运动学角度分析从做功和能量的角度分析类似平抛运动的分析方法
粒子在与电场垂直的方向上做
匀速直线运动粒子在与电场平行的方向上做
初速度为零的匀加速运动 作业： 如图所示，真空中两极板水平放置，间距为d，电势差为U，板长为l。质量为m带电荷量为－q的粒子以垂直于电场方向的速度v0从两板中间进入匀强电场。(不计粒子的重力)Y Y′ -q______二.带电粒子的偏转 【问题情境二】如图所示，真空中两极板水平放置，间距为d，电势差为U，板长为l。质量为m带电荷量为－q的粒子以垂直于电场方向的速度v0从两板中间进入匀强电场。(不计粒子的重力)
