河北省新乐市第一中学人教版高中物理选修3-1 2.4 串联电路和并联电路（课件） （共11张PPT）

课件11张PPT。4 串联电路和并联电路 1、了解串联电路和并联电路的连接方式，
掌握串并联电路的电流和电压特点。
2、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。

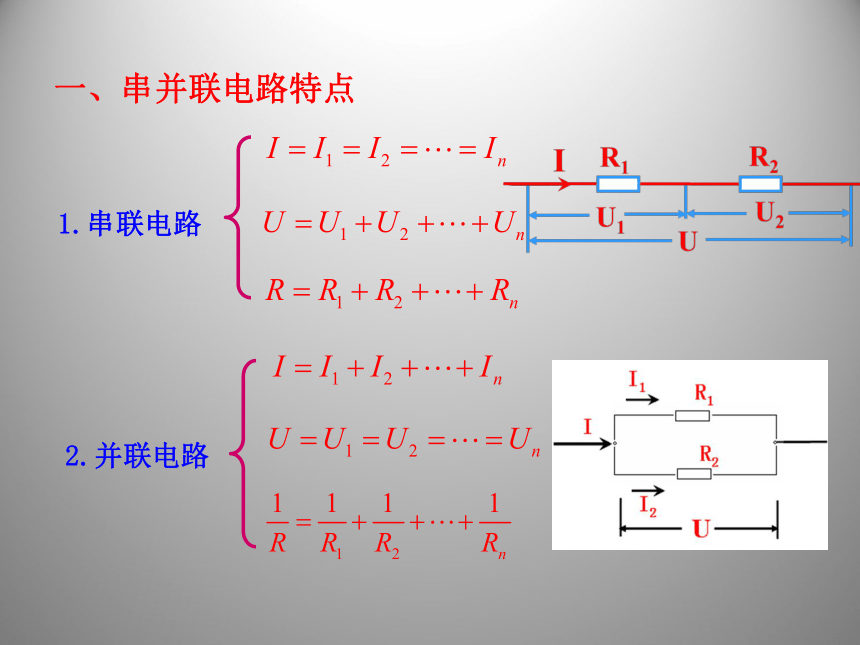

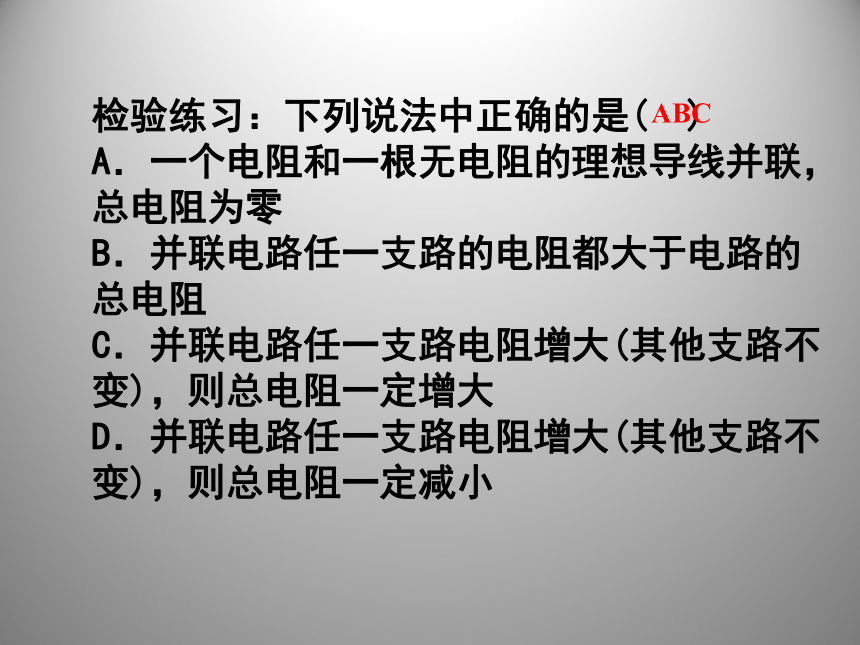

3、理解表头改装成常用电压表和电流表的原理。 一、串并联电路特点1.串联电路2.并联电路检验练习：下列说法中正确的是( )
A．一个电阻和一根无电阻的理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定增大

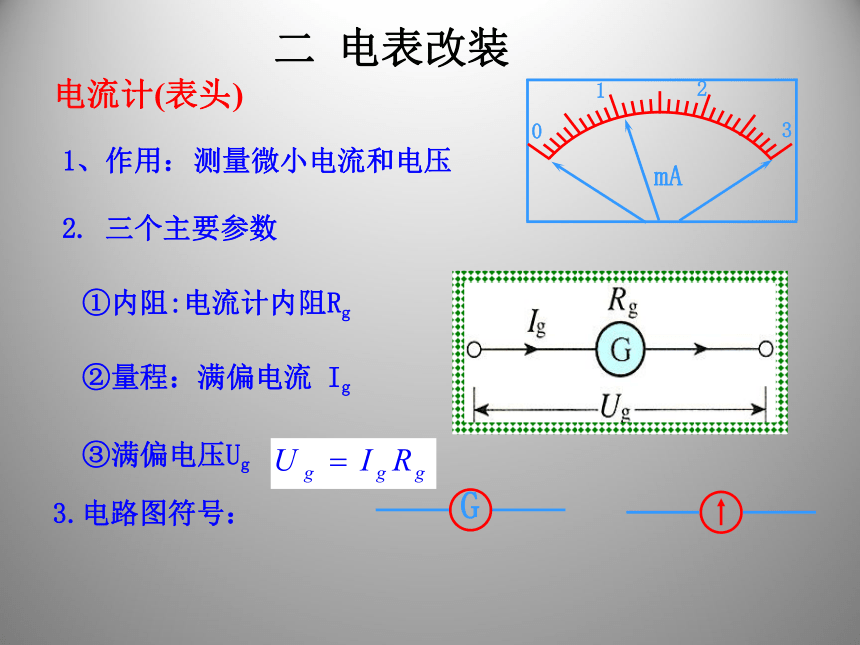

D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小ABC2. 三个主要参数①内阻:电流计内阻Rg②量程：满偏电流 Ig③满偏电压Ug3.电路图符号：电流计(表头)1、作用：测量微小电流和电压二 电表改装思考与讨论（P50)右图是某一电流表G的刻度盘。
使用时指针指着某一电流刻度，
表示通过电流表的电流为某一
数值，而且也意味着表头的两接线柱之间具有一定大小的电压，因此，电流表G实际上也是一个小量程的电压表。（1）如果图中电流表的内阻是Rg=100Ω，怎样在这个刻度盘上标出相应的电压数据？（1）如果图中电流表的内阻是Rg=1000Ω，怎样在这个刻度盘上标出相应的电压数据？
（3）若Rg=100Ω，想得到量程为3v的电压表，怎么办？想得到量程为15v的电压表，怎么办？串900Ω4900Ω练习1：有一个电流表G，内阻Rg＝10 Ω，满偏电流Ig＝3 mA，要把它改装为量程0－3 V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？答案　要串联990 Ω的电阻，改装后电压表的内阻为1 000 Ω思考与讨论（P50)右图是某一电流表G的刻度盘。
使用时指针指着某一电流刻度，
表示通过电流表的电流为某一
数值，而且也意味着表头的两接线柱之间具有一定大小的电压，因此，电流表G实际上也是一个小量程的电压表。（4）如果图中电流表的内阻是Rg=100Ω，怎样得到量程为6mA的电流表？想得到量程为9mA的电流表，怎么办？想得到量程为0.6A的电流表，怎么办？并联100Ω并联50Ω并联0.5Ω练习2：有一个电流表的内阻为Rg＝10Ω，满偏电流Ig＝3 mA，要把它改装为量程0－0.6 A的电流表，需并联的电阻为多少？答案　需并联的电阻为0.05Ω练习3：如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是
测电流的电流表，那
么以下结论中正确的
是(　　)

A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大BD小结串并联电路特点
电表改装
U=IR
