2016年秋人教版九年级物理全册教学课件：第十四章第一节 热机 （共26张PPT）

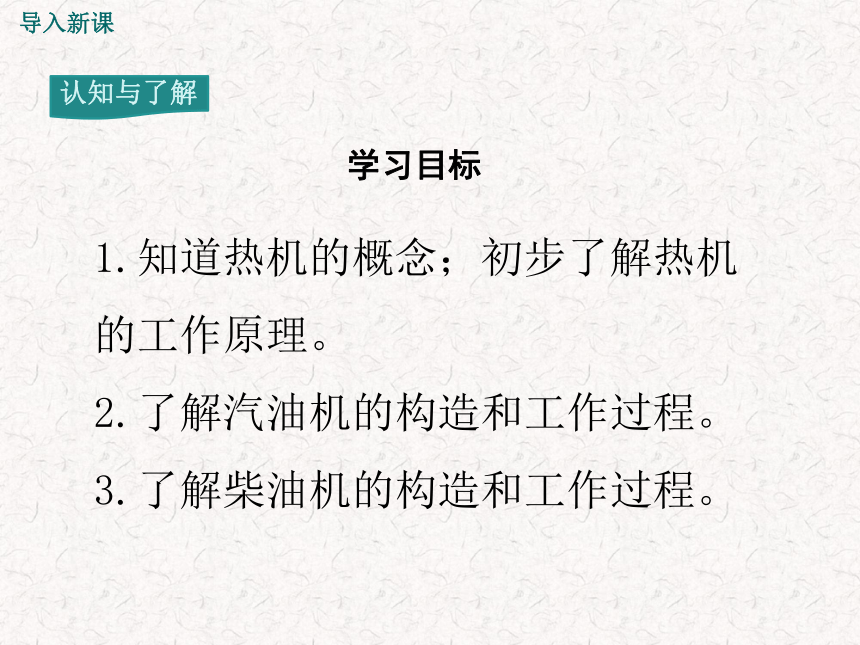

课件26张PPT。热 机导入新课汽车奔驰列车飞驶飞机凌空飞去舰船劈波斩浪你知道它们为什么能大展神威吗？学习目标1.知道热机的概念；初步了解热机的工作原理。
2.了解汽油机的构造和工作过程。

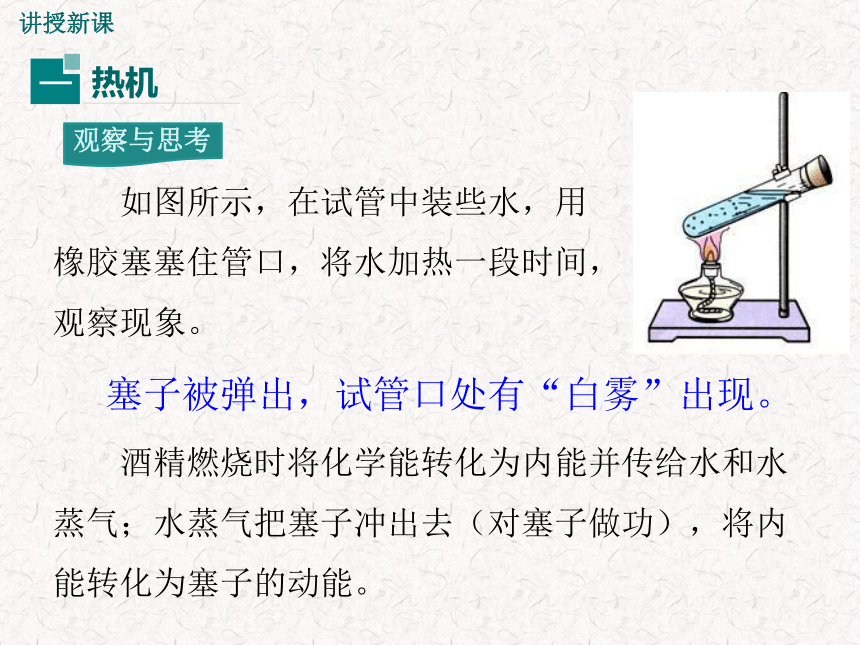

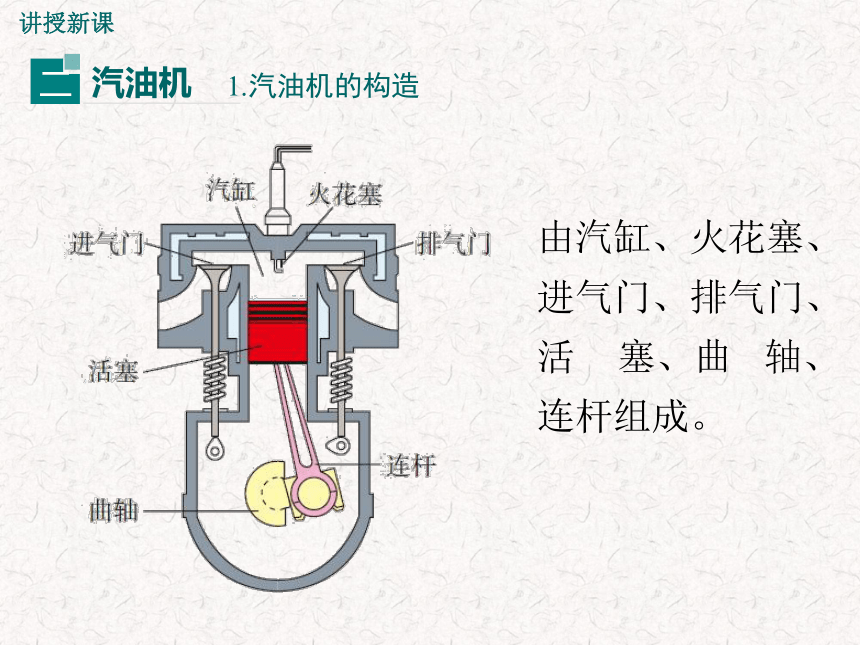

3.了解柴油机的构造和工作过程。导入新课 如图所示，在试管中装些水，用橡胶塞塞住管口，将水加热一段时间，观察现象。塞子被弹出，试管口处有“白雾”出现。 酒精燃烧时将化学能转化为内能并传给水和水蒸气；水蒸气把塞子冲出去（对塞子做功），将内能转化为塞子的动能。讲授新课人们发现内能可以做功，并制造了各种利用内能做功的机械——热机。讲授新课（内能转化为机械能）热机的种类有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。蒸汽机车 喷气发动机 火箭发动机 火电站的汽轮机讲授新课燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。内燃机中最常见的是汽油机和柴油机。讲授新课1.汽油机的构造由汽缸、火花塞、进气门、排气门、活 塞、曲 轴、连杆组成。讲授新课2.汽油机的工作原理讲授新课 内燃机工作时，活塞从汽缸的一端运动到另一端的过程叫作一个冲程。
多数汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。讲授新课吸入气体: 。吸气冲程活塞运动方向： 。汽油和空气的燃料混合物阀门：进气阀 ；
排气阀 。打开关闭向下讲授新课压缩冲程燃料混合物：压强 ，
温度 。阀门：进气阀 ；
排气阀 。活塞运动方向： 。关闭关闭增大向上升高能量转化： 能 能机械内活塞对燃料混合物做功，燃料内能增大，温度升高。讲授新课在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。活塞运动方向： 。向下机械内做功冲程能量转化： 能 能讲授新课阀门：进气阀 ；
排气阀 。活塞运动方向： 。关闭打开向上排气冲程讲授新课活塞往复运动 次。
曲轴转动 圈。
对外做功 次（提供动力）。
汽缸内的燃油燃烧爆发 次。四冲程内燃机一个工作循环：211讲授新课21.柴油机的构造喷油嘴进气门活塞连杆排气门汽缸曲轴讲授新课吸气冲程
压缩冲程
做功冲程
排气冲程2.柴油机的工作原理讲授新课空气吸气冲程活塞运动方向： 。空气阀门：进气阀 ；
排气阀 。打开关闭向下吸入气体： 。讲授新课压缩冲程空气：压强 ，温度 。阀门：进气阀 ；
排气阀 。活塞运动方向： 。关闭关闭增大向上升高活塞压缩空气体积对空气做功，空气内能增大，温度升高。
超过柴油着火点。能量转化： 能 能机械内讲授新课在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。做功冲程活塞运动方向： 。向下机械内能量转化： 能 能讲授新课燃烧后的废气排气冲程阀门：进气阀 ；
排气阀 。活塞运动方向： 。关闭打开向上讲授新课内燃机的启动 内燃机不能自行启动。开始时，靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，工作中，依靠飞轮的惯性来完成吸气、压缩和排气，从而使内燃机能连续的工作。讲授新课(1)汽油机的应用(2)柴油机的应用柴油机输出功率较大，但比较笨重，主要用在载重汽车、拖拉机、坦克上面。内燃机的应用汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。讲授新课汽油机和柴油机的异同点比较都是内燃机，一个工作循环都经历四个冲程火花塞喷油嘴汽油柴油汽油和空气空气点燃式压燃式讲授新课1.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转
动的情况,下列说法正确的是( )
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周 C随堂训练3.根据汽油机和柴油机的区别，下列说法错误的有（ ）
A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷
油嘴
B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合
C.吸气冲程是内能转化为机械能
D.压缩冲程是内能转化为机械能2.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒
做功_______次,有________个冲程,飞轮转________周。20 BCD10 40 随堂训练
