人教版九年级物理全册教学课件：15.2 电流和电路 （共23张PPT）

课件23张PPT。第2节器材：小灯泡、开关各一个，两节电池 、 几根导线。要求：连接电路，使灯泡亮，开关的控制电灯。 连接电路时开关一定要断开!
不能用导线把电池的两端直接连在一起！

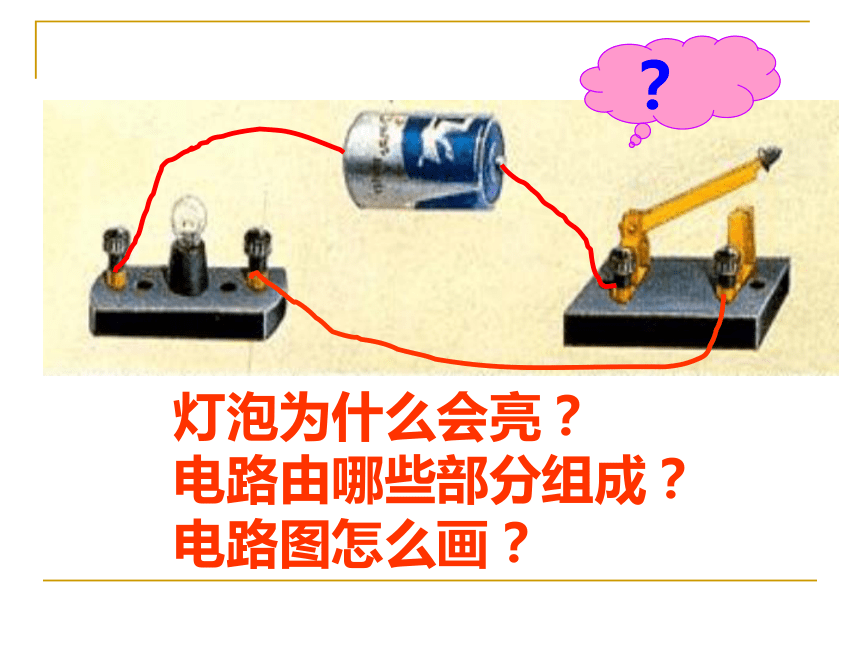

想想做做灯泡为什么会亮？
电路由哪些部分组成？
电路图怎么画？
电流是怎样形成的呢水分子的定向移动形成水流问题探究1一、电流的形成类比
电荷的定向移动形成电流电流的方向 正电荷定向移动方向规定为电流方向.问题：是正电荷从电源正极出发流经用电器回到了负极吗？二极管性质：
单向导通，电流不能反向流动
课余探讨：
本实验的电路图是怎样的实验欣赏发光二极管实验 通过实验，你是否发现，要使电路中灯泡发光，必需满足什么条件呢？问题探究2电路中形成电流的条件：
（1）有电源
（2）电路闭合二、电路的组成电源、用电器、导线、开关电源电源的作用：
提供电能电源的电压值一节干电池：1.5V
一节蓄电池：2V
照 明 电 路：220V
动 力 电 路：380V废电池要回收，注意环保！用电器用电器的作用：
消耗电能电路的四个基本组成部分
(1)电源 ——提供电能
(2)用电器 ——消耗电能
(3)开关 ——
(4)导线 —— 控制电路的通断连接作用三、电路图元
件
符
号现场记忆大PK 请每组派一个代表上讲台按照老师要求默写:
1、元件符号
2、同学们小组实验的电路图 画电路图的基本规则：
　（1）导线横平竖直，图形呈矩形。
　（2）元件分布均匀，不画在拐角。
例如：拓展提升（参看学案）
1、请根据实物图画出电路图2、请画出门铃电路的电路图 3、家用手电筒的电路结构是怎样的？请画出电路图。这节课我们学到了什么电流和电路电流电路的构成电路图电流的形成和方向电路的构成
电流形成的条件
电路元件的作用电路元件符号
实物图
电路图谢谢同学们！
