人教版九年级物理全册教学课件：15.3 串联和并联 （共25张PPT）

课件25张PPT。　　第十五章 第３节

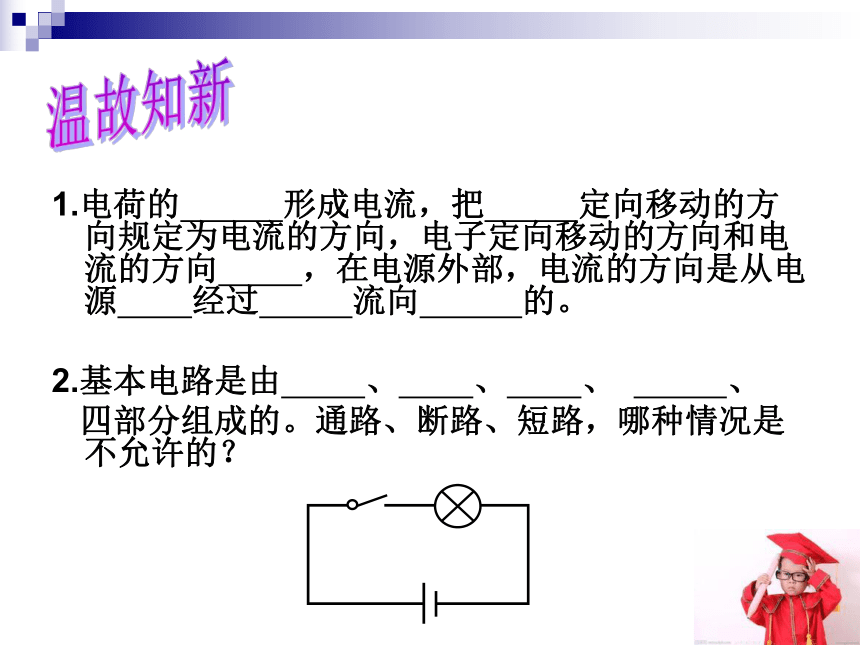

串联和并联 1.电荷的 形成电流，把 定向移动的方向规定为电流的方向，电子定向移动的方向和电流的方向 ，在电源外部，电流的方向是从电源 经过 流向 的。 zxxk
2.基本电路是由 、 、 、 、
四部分组成的。通路、断路、短路，哪种情况是不允许的？

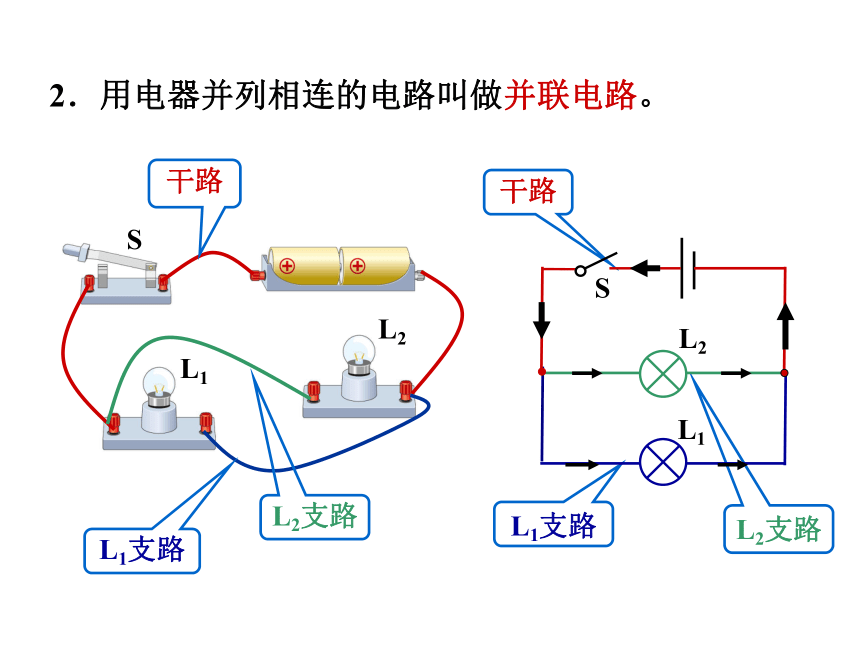

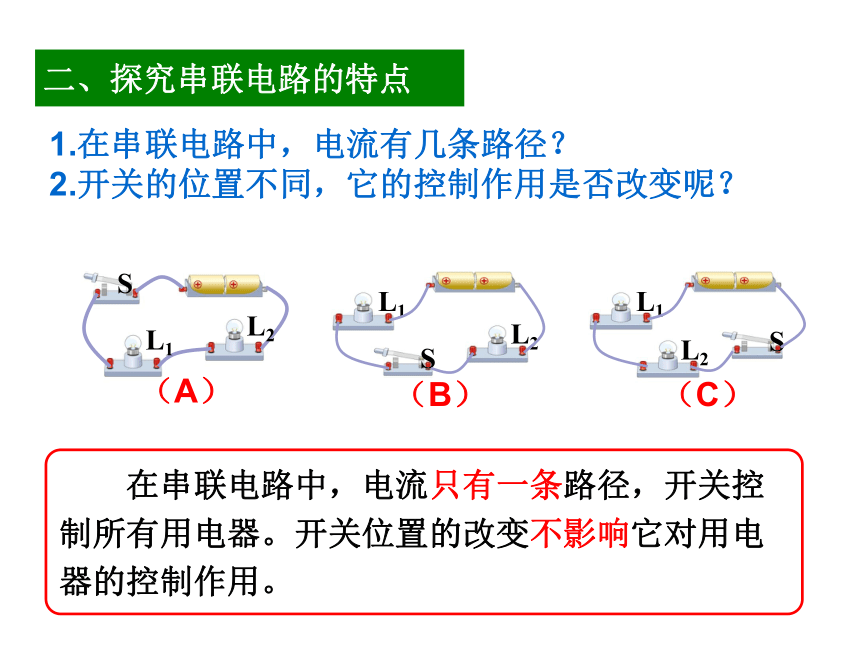

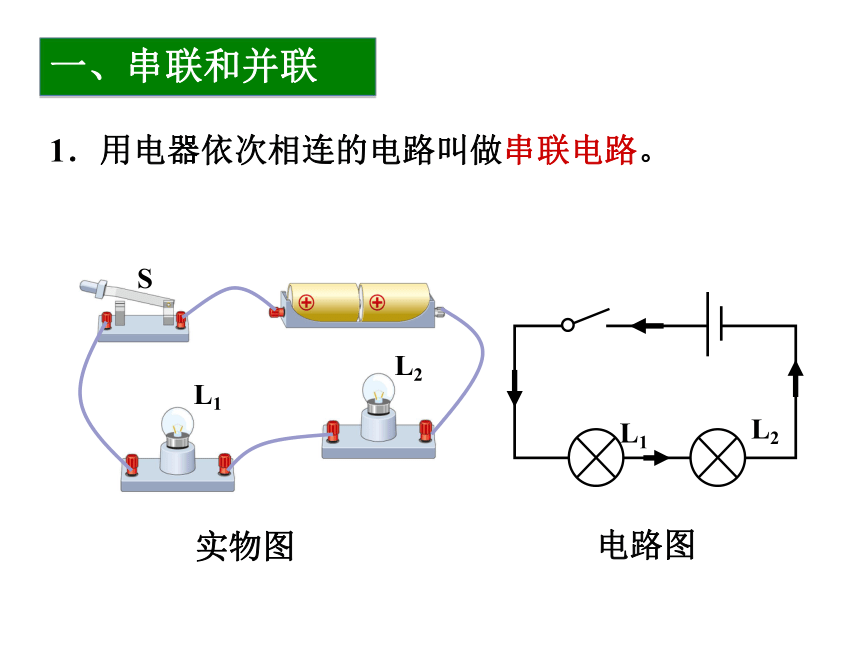

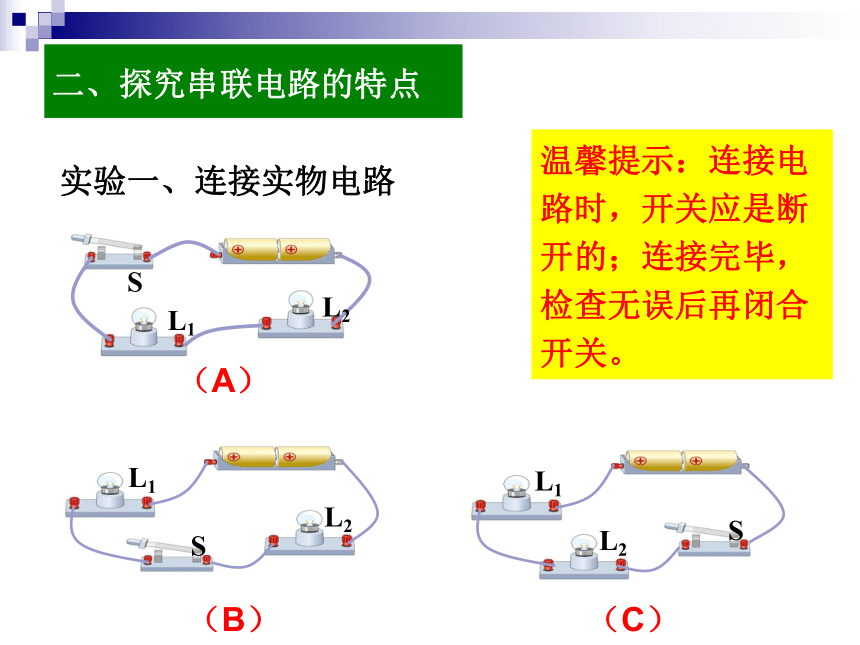

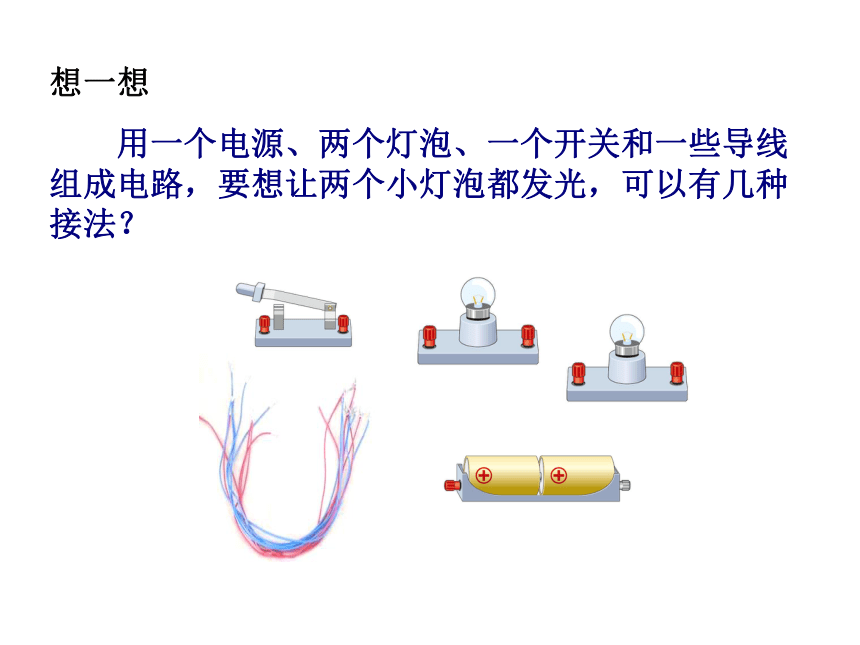

温故知新　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？想一想1．用电器依次相连的电路叫做串联电路。一、串联和并联实物图电路图干路L1支路L2支路干路L1支路L2支路2．用电器并列相连的电路叫做并联电路。二、探究串联电路的特点温馨提示：连接电路时，开关应是断开的；连接完毕，检查无误后再闭合开关。实验一、连接实物电路（A）（B）（C）1.在串联电路中，电流有几条路径？学科网

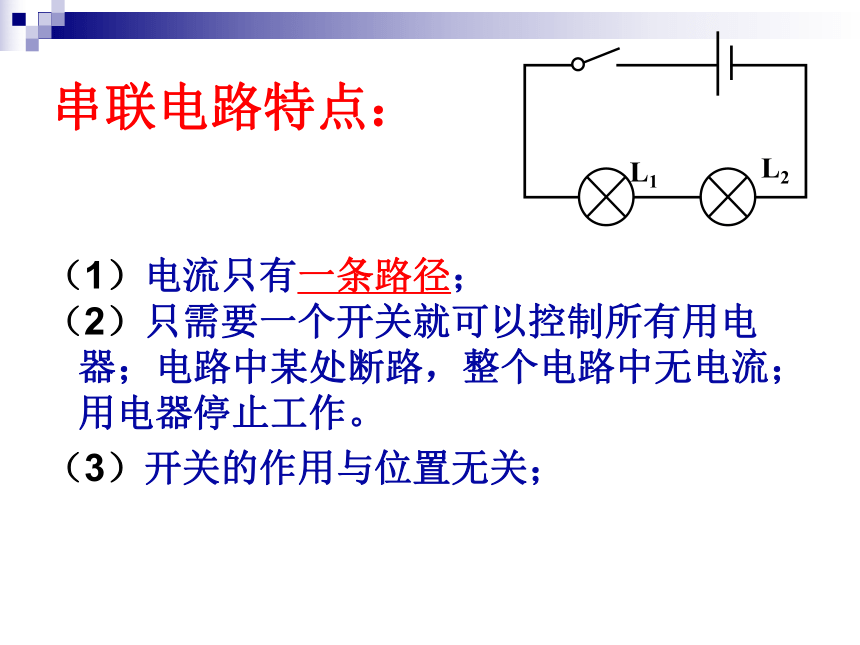

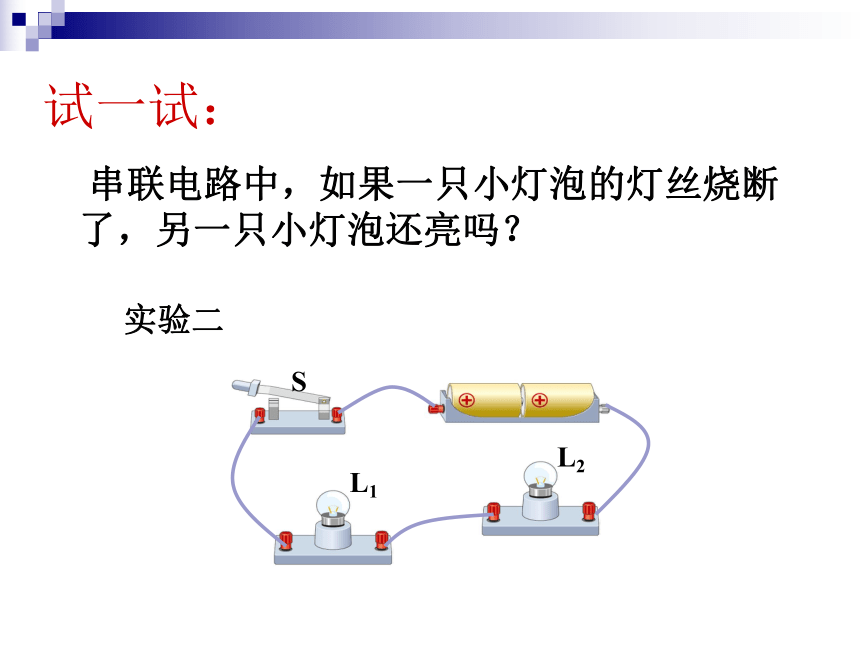

2.开关的位置不同，它的控制作用是否改变呢？二、探究串联电路的特点　　在串联电路中，电流只有一条路径，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。（A）（B）（C） 串联电路中，如果一只小灯泡的灯丝烧断了，另一只小灯泡还亮吗？实验二试一试：串联电路特点：（1）电流只有一条路径；
（2）只需要一个开关就可以控制所有用电 器；电路中某处断路，整个电路中无电流；用电器停止工作。
（3）开关的作用与位置无关；如果只让灯L1亮或只让灯L2亮，你有什么办法？想一想 根据电路图连接实物电路三、探究并联电路的特点L1SS1S2L2温馨提示：连接电路时，开关应是断开的；连接完毕，检查无误后再闭合开关。　　在并联电路中，电流有两条（多条）路径。干路开关控制所有用电器；支路开关只能控制所在支路的用电器。
1.在并联电路中，电流有几条路径？
2.干路开关和支路开关对各用电器的控制作用有什么不同呢？S1S2L2三、探究并联电路的特点试一试： 在并联电路中，如果一只小灯泡的灯丝烧断了，另一只小灯泡还亮吗？
L2想想议议 电吹风电路中，吹风机和电热丝是怎样连接的？要吹出热风，需闭合哪个（些）开关？ 电热丝并联电路特点：1、电流有两条（或多条）路径；
2、各用电器可以独立工作；
3、干路开关控制所有用电器； 支路开关只控制本支路用电器。
思考: 我们家里的电灯、电视机、冰箱等用电器是怎样连接的？你判断的依据是什么？思考: 街上的路灯同时亮同时灭，它们的连接方式是串联还是并联？你是怎么判断的？我的收获学好电路并不难，分清串并是关键。 串联只有一条路，控制只需一开关 。 开关前后无影响，一处断路全路断。并联可有多支路，节点前后分支干。 干路开关控全路，支路要用支开关。各个支路可独立，以上规律要记全。 《 电路歌》我学会了吗？A、CB、D我学会了吗？这三只小灯泡是怎样连接的？现在又是怎么连接的？L1L2L3如果让灯L1和L2串联，应断开开关 ，闭合开关 ； 如果让灯L1和L2并联，应断开开关 ，闭合开关 。 不能同时闭合开关 和 ，否则会造成 。我学会了吗？如图所示电路S2、S3S1S1S2、S3S1S3短路　　根据实物电路画电路图。我学会了吗？找出下面电路连接图中的错误。 电路为短路，电路虽有用电器但没有接入电路。L1L2我学会了吗？作业：1、完成本节课后动手动脑学物理1、2、3题， 思考第4、5题。组卷网
2、课下试着设计一个电路：某医院要安装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响， 且与该病床相对应的指示灯亮，请画出正确的连接方法。（假设只有两张病床，1号床红灯亮，二号床绿灯亮）
? 再见
