由立体图形到视图

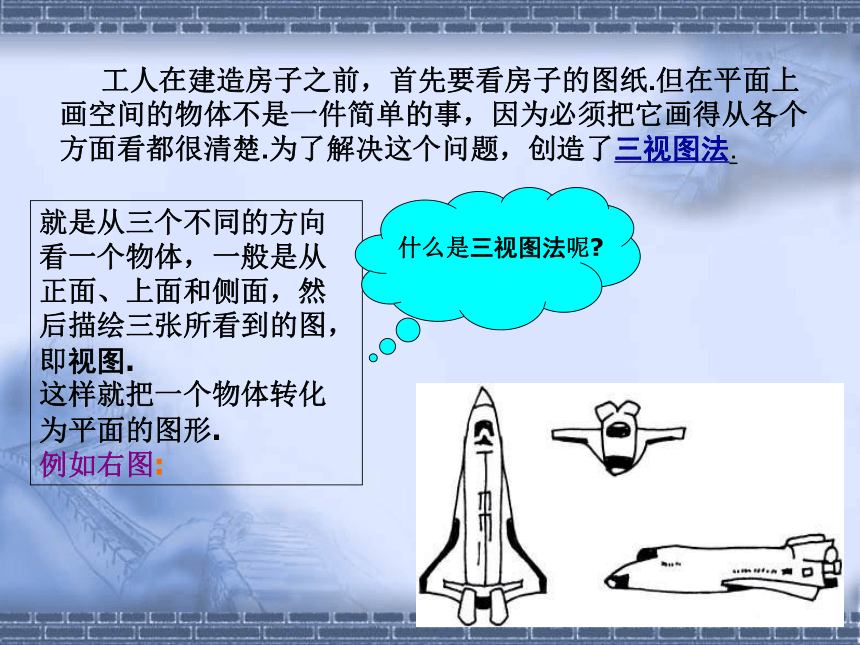

课件15张PPT。4.2.1由立体图形到视图红鱼学校 马启平 工人在建造房子之前，首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个方面看都很清楚.为了解决这个问题，今天来学习由立体图形到视图。 工人在建造房子之前，首先要看房子的图纸.但在平面上画空间的物体不是一件简单的事，因为必须把它画得从各个方面看都很清楚.为了解决这个问题，创造了三视图法.就是从三个不同的方向看一个物体，一般是从正面、上面和侧面，然后描绘三张所看到的图，即视图.
这样就把一个物体转化为平面的图形.

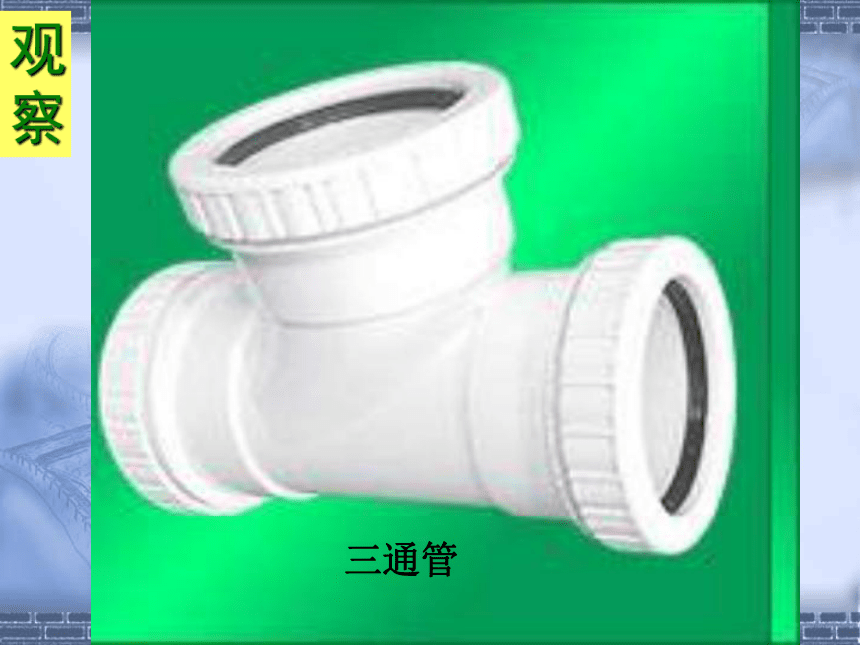

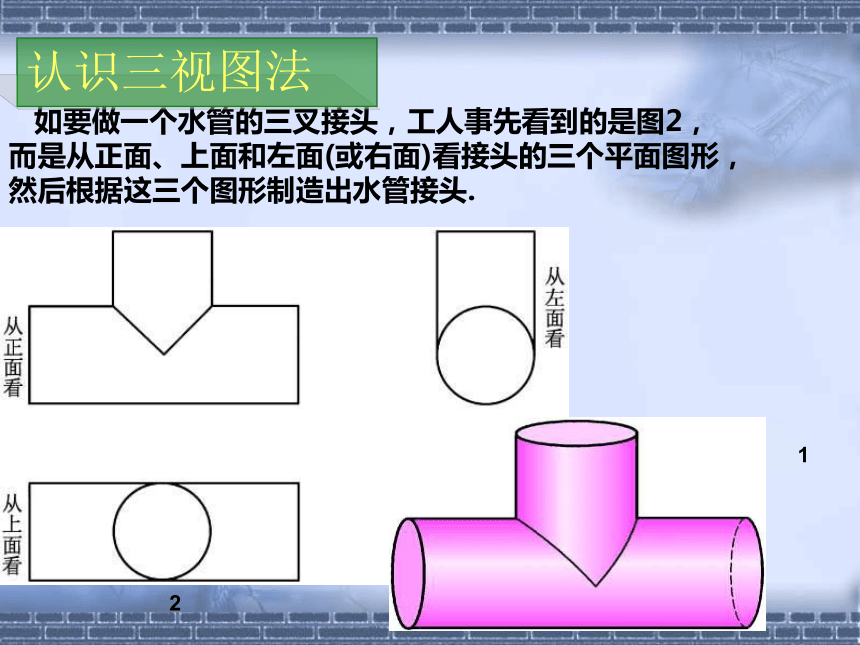

例如右图:三通管观察 如要做一个水管的三叉接头，工人事先看到的是图2，
而是从正面、上面和左面(或右面)看接头的三个平面图形，然后根据这三个图形制造出水管接头. 21认识三视图法

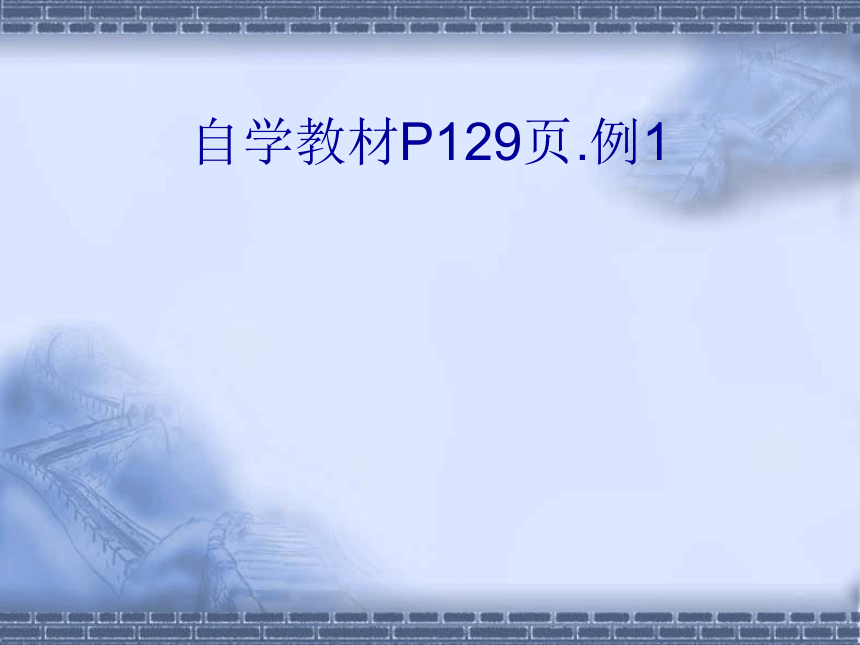

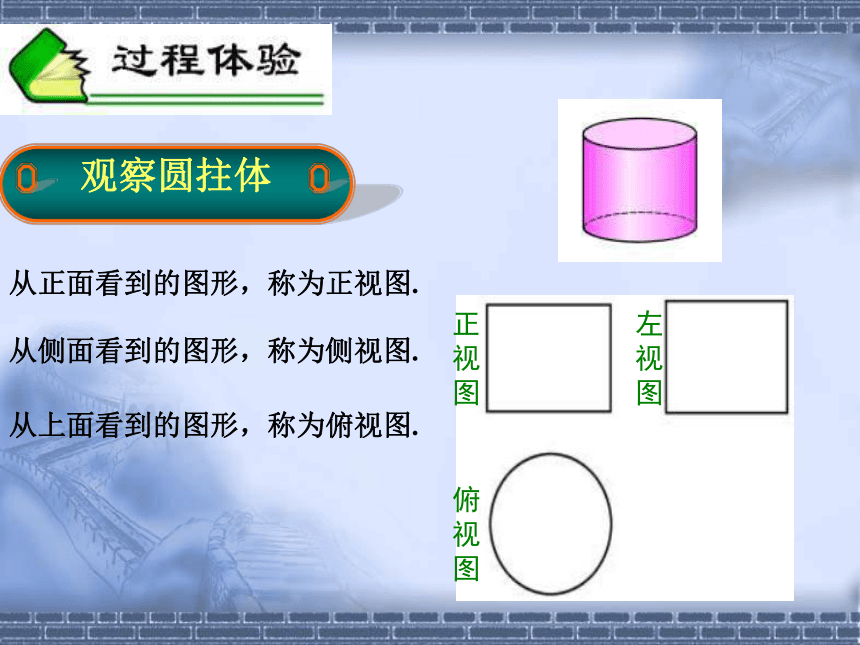

从侧面看到的图形，称为侧视图.从上面看到的图形，称为俯视图.从正面看到的图形，称为正视图.正视图俯视图左视图自学教材P129页.例1小 组 活 动 以四人一小组画出自己带的立体图形的三视图,每小组选派一名同学上台说一说本组画的三视图从正面看到的图形，称为正视图；
从上面看到的图形，称为俯视图；
从侧面看到的图形，称为侧视图. 学习例题例 画出如图3所示四棱锥的三视图. 解：四棱锥的三视图如下： 我收获了。。。什么是三视图呢？ 就是从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。
这样就把一个物体转化为平面的图形。从正面看到的图形，称为正视图；从上面看到的图形，称为俯视图；从侧面看到的图形，称为侧视图，观看方向不同，有左视图、右视图。探索问题:
下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出哪一个是主视图?哪一个是左视图?哪一个是俯视图?
主视图左视图俯视图课堂作业分别画出下列立体图形的三视图。从正面看从左面看从上面看从正面看从左面看
从上面看
