2016人教版八年级物理上册课件：第四章 第4节 光的折射 （共15张PPT）

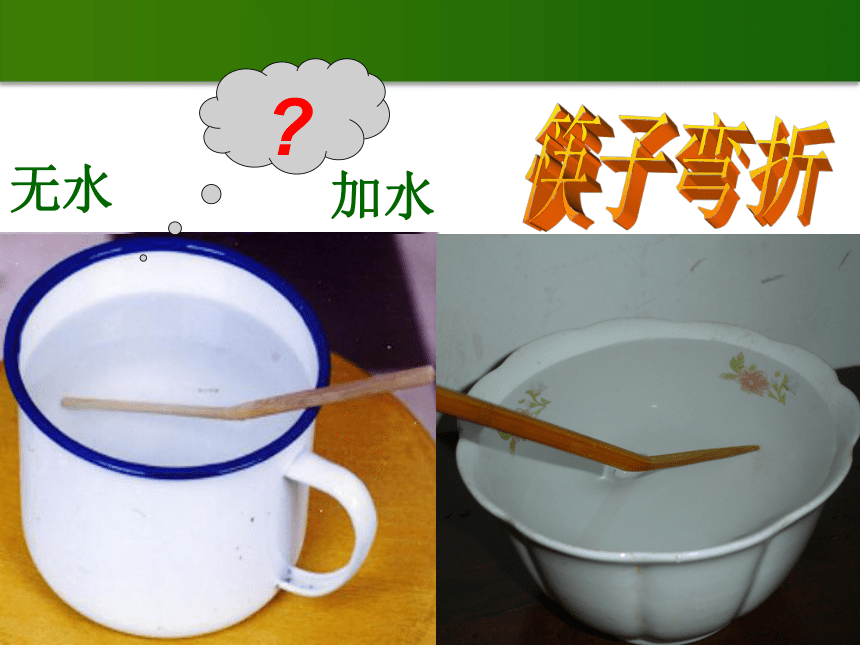

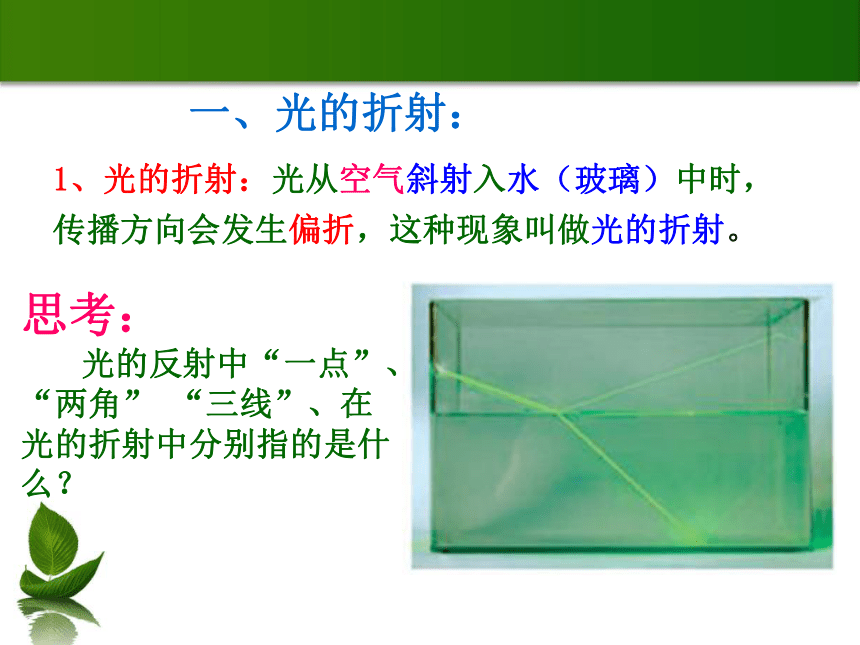

课件15张PPT。第4节 光的折射 看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去加水无水?筷子弯折1、光的折射：光从空气斜射入水（玻璃）中时，传播方向会发生偏折，这种现象叫做光的折射。一、光的折射：思考：

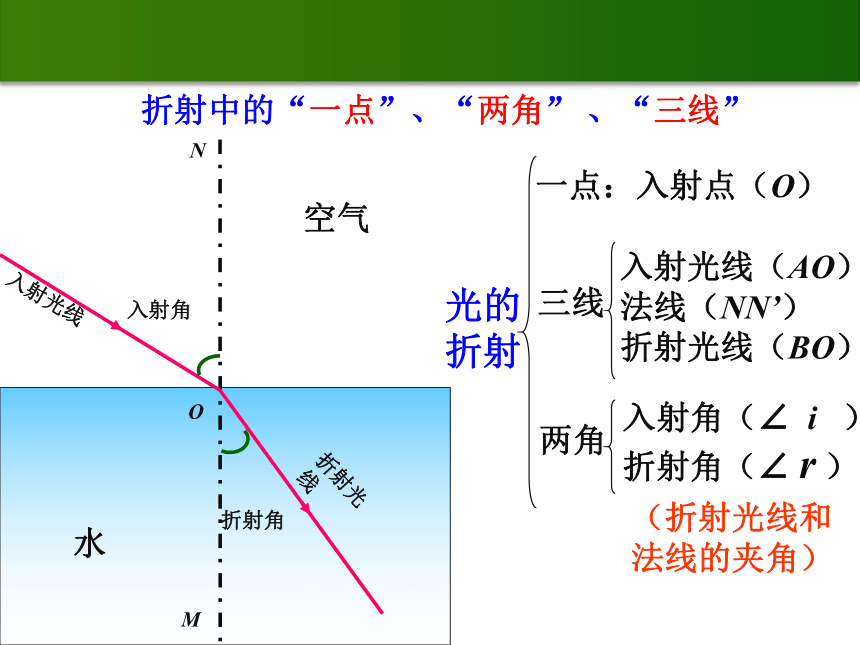

光的反射中“一点”、“两角” “三线”、在光的折射中分别指的是什么？NOM水空气入射光线折射光线折射角折射中的“一点”、“两角” 、“三线”入射角（折射光线和
法线的夹角）光 反射时，反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；

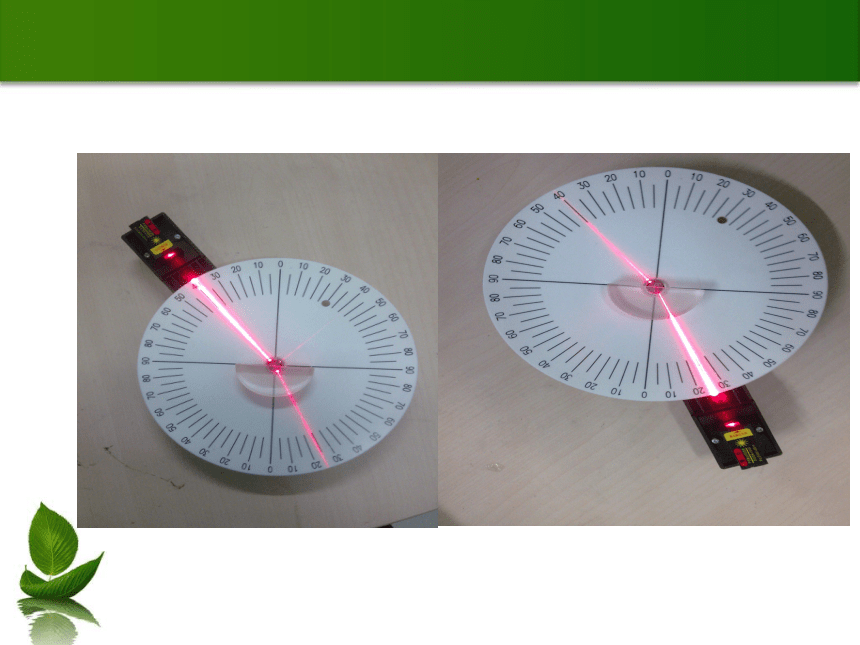

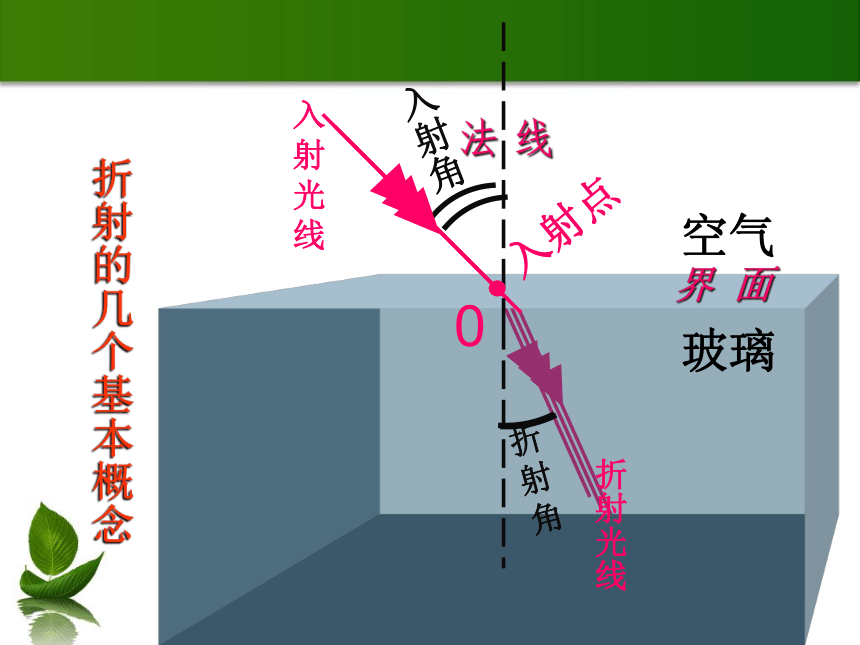

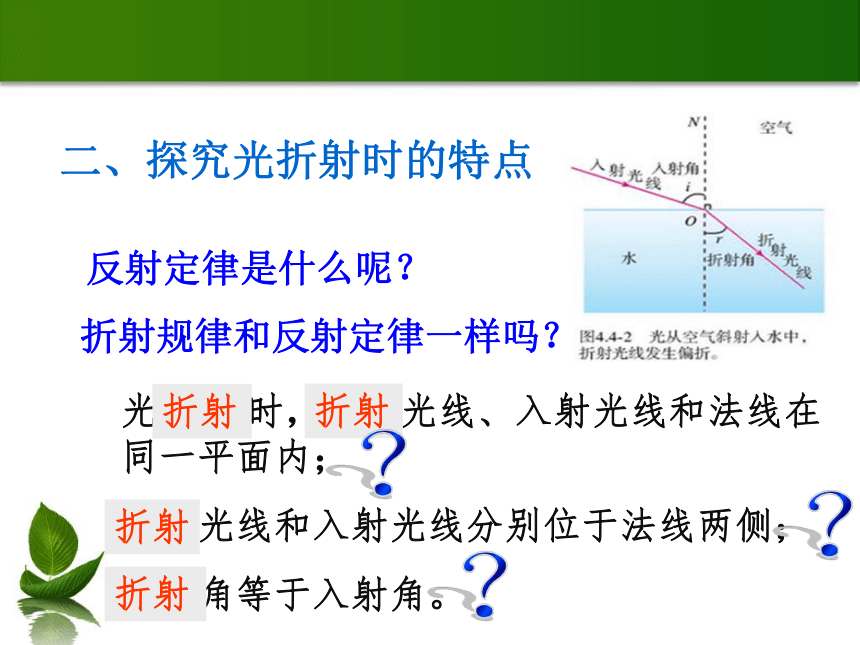

反射角等于入射角。折射折射折射折射？？？折射规律和反射定律一样吗？反射定律是什么呢？二、探究光折射时的特点入射光线折射光线入射角折射角法 线入射点0界 面玻璃空气折射的几个基本概念AO空气NN`C水折射角入射角入射光线折射中光路是可逆的折射光线2、折射光线与入射光线分居法线两侧（法线居中）1、折射光线、入射光线、法线在同一平面 （三线共面）3、当光从空气斜射入水中或其他介质中时，折射光线向靠近法线方向偏折，折射角小于入射角 ；（当光从水或其他介质斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角 ）当入射角增大时，折射角也增大。5、在光的折射现象中，光路是可逆的。4、当光从一种介质垂直射入另一种介质中时，传播方向不变。光的折射规律三、生活中的折射现象o解释现象有经验的渔民在叉鱼时,要向看到的鱼的___方投叉,才能叉到鱼.sS′下答：变高。 如果我们从水下看岸上的物体，它变高还是变矮呢？筷子变弯空气3.光从空气斜射入水中（或其它透明介质中），折射角小于入射角 ；当光从水(或其它透明介质)射向空气时，折射角大于入射角。1.折射光线与入射光线、法线在同一平面上；且折射光线和入射光线总是分居在法线两侧4.垂直射入时，传播方向不变2.入射角增大时，折射角也随着增大。总结例题.如下图所示，画出光通过三棱镜时的光路。偏向底面
