变阻器

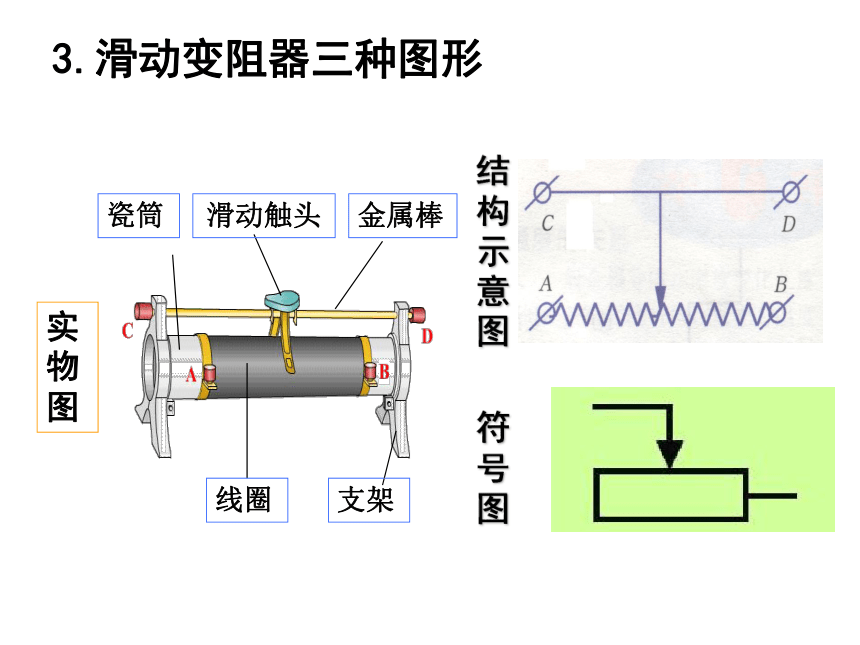

课件29张PPT。4.4 变阻器电阻导体对电流的阻碍作用控制电路中的电流大小。作用灯光的亮暗是怎么控制的？声音的强弱是怎么去控制的？电流灯光亮暗声音强弱电阻长度材料温度粗细通常用改变电阻丝的长度来改变电阻的大小变阻器 为什么用镍铬合金线？1.认识滑动变阻器①②④⑤滑动触头金属棒支架瓷筒线圈实物图③实验室常用的变阻器①②④⑤滑动触头金属棒支架瓷筒线圈2.滑动变阻器有几个接线柱?A,B,C,D四个.实物图③（课本P140 A,B,C三个）3.滑动变阻器三种图形滑动触头金属棒支架瓷筒线圈实物图结构示意图符号图讨论电阻器的以下接法中电流的流径?　　①③②电阻恒值接AB接AC接BCPPP有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？AD接法，接入电路的部分为AP方法一如何增大接入电路的电阻？A、滑片向左移B、滑片向右移AC接法，接入电路的部分为AP方法二如何增大接入电路的电阻？A、滑片向左移B、滑片向右移BC接法，接入电路的部分为BP方法三如何增大接入电路的电阻？A、滑片向左移B、滑片向右移BD接法，接入电路的部分为BP方法四如何增大接入电路的电阻？A、滑片向左移B、滑片向右移滑动变阻器的有效连接方式：接线柱一上一下连接如图连接，左右移动变阻器滑动触头P，观察小灯泡亮度的变化，分析原因要改变小灯的亮度，滑动变阻器应和小灯怎么连接？串联　　　　P电路图下边的电路图中,能标出电流的流径吗?AB（PB,即P的右边)当变阻器的滑动触头P向右移动时,电路图中变阻器的有效电阻增大还是减少,小灯泡是变亮还是变暗? P电路图实验探究步骤三BA当变阻器的滑动触头P在什么位置时有效电阻最大?滑动触头离下接线柱最远时,
有效电阻最大2. 将滑动变阻器用导线连接,开关合上前,滑动变阻器的滑动触头应在什么位置?为什么?思考1.滑动变阻器上的“20Ω 2A”表示什么意思? 该滑动变阻器的最大电阻值为20欧姆；该滑动变阻器所允许通过的最大电流为2安培 闭合开关前滑动变阻器的滑动触头应在阻值最大处。
目的：保护电路，防止电路中电流过大。各式各样的变阻器其他变阻器 --旋钮型变阻器 该变阻器是如何接入电路的?,它的有效电阻是哪段?ＡCBP140 思考和讨论你学到了什么一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
二、电阻箱1.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A2下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________ 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大 4.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.小大右练一练A、滑动变阻器比电阻箱更好
B、两个粗细不同的铜导线，细的电阻更大一些
C、电阻箱能够逐渐地改变连入电路的电阻
D、在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大5.下列说法正确的是（ ）D思考P142 课后练习3DABCC接入电路的接线柱AC如何增大接入电路的电阻？A、滑片向左移B、滑片向右移DABCC接入电路的接线柱AD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC接入电路的接线柱BC如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移接入电路的接线柱BD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC本节你学了什么?2.滑动变阻器的有效连接方法1.滑动变阻器的构造3.滑动变阻器使用原理改变电阻丝的有效长度电阻大小电流大小本节总结当变阻器的滑动触头P向右移动时,电路图中变阻器的有效电阻增大还是减少,小灯泡是变亮还是变暗? PP电路图③②能改变电阻的接法:一上一下PPMM实验探究步骤三
