3.3 三视图课件

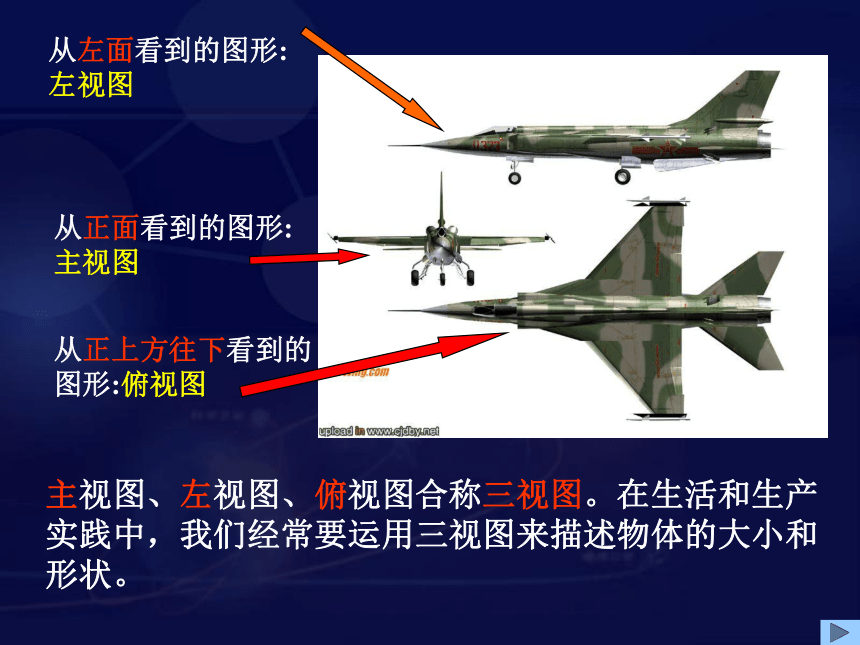

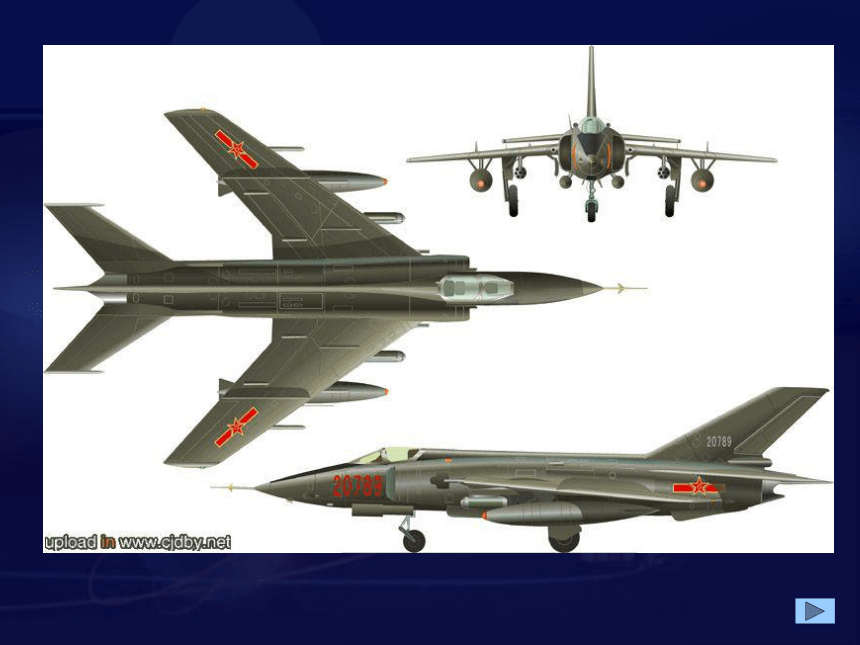

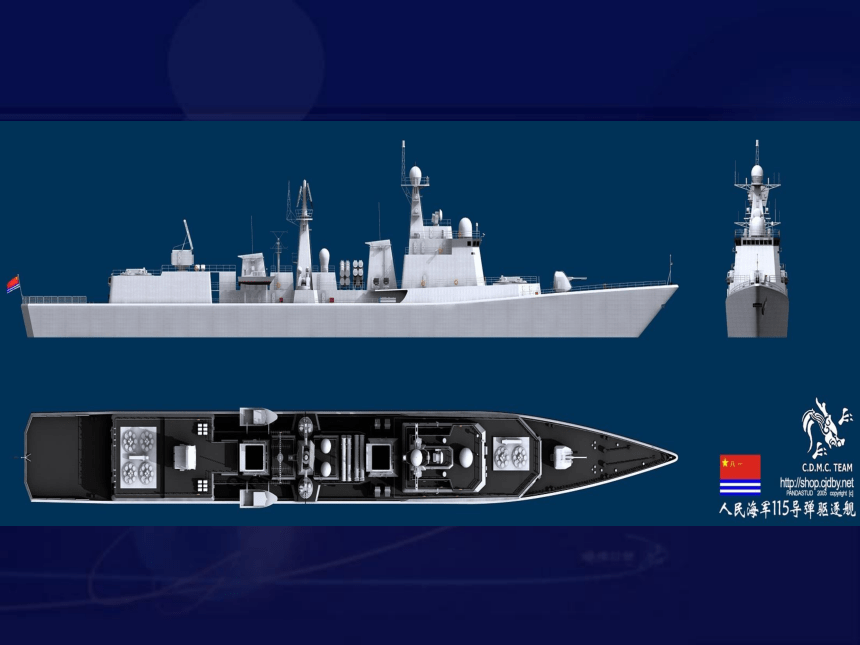

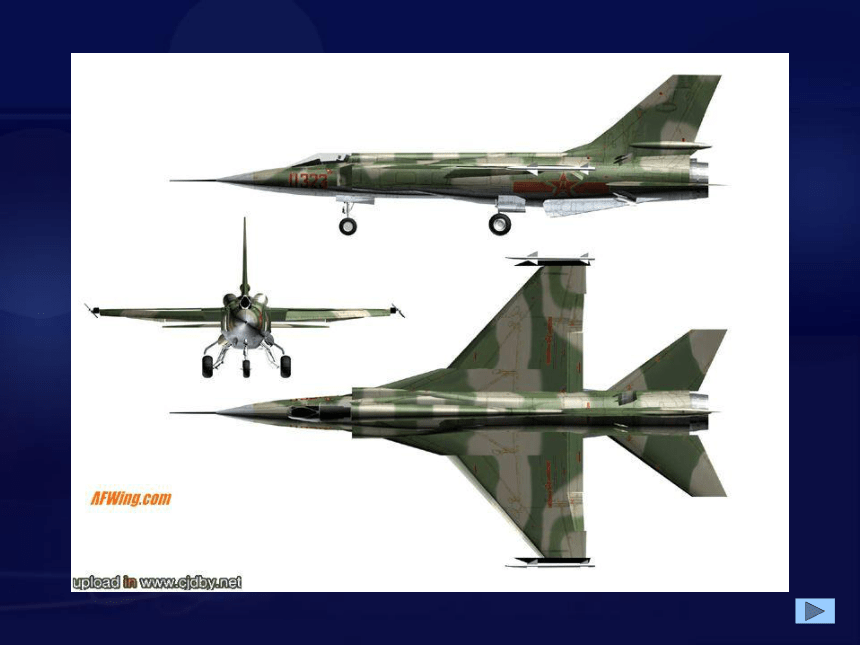

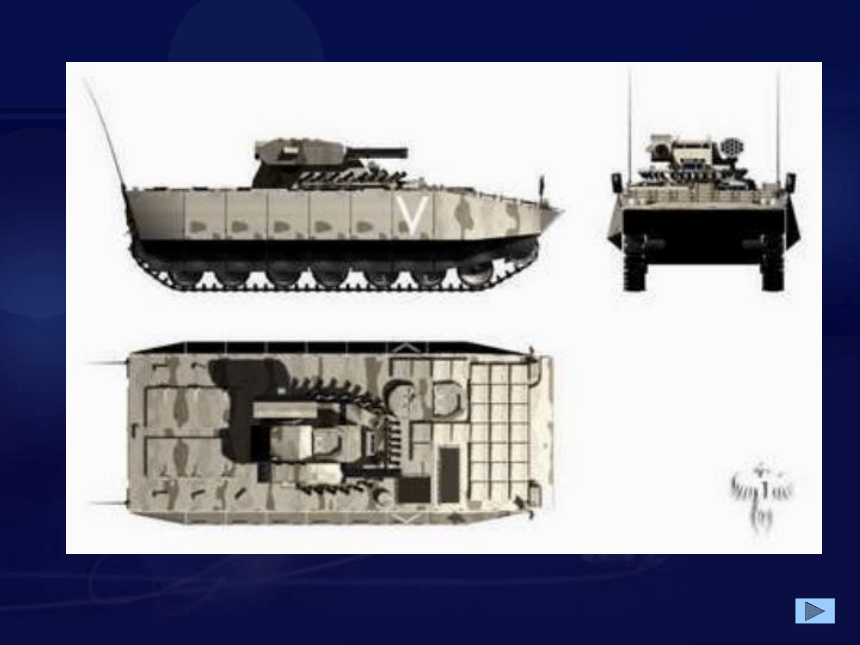

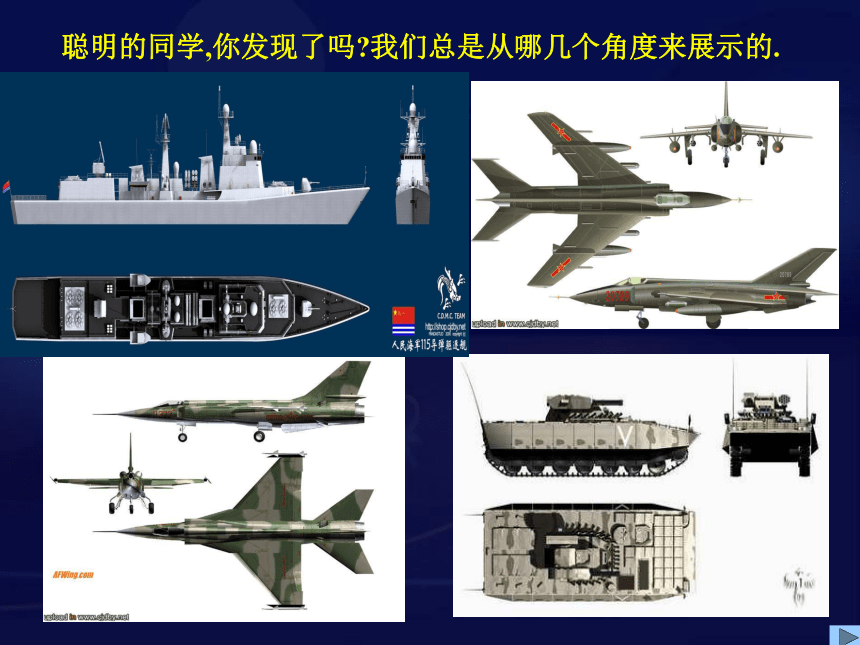

课件25张PPT。3.3三视图柴ccj2006年9月20日请欣赏漫画并思考 ： 为什么会出现争执？ 漫画 “6”与“9” 问题2聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.从正面看到的图形:
主视图从左面看到的图形:左视图从正上方往下看到的

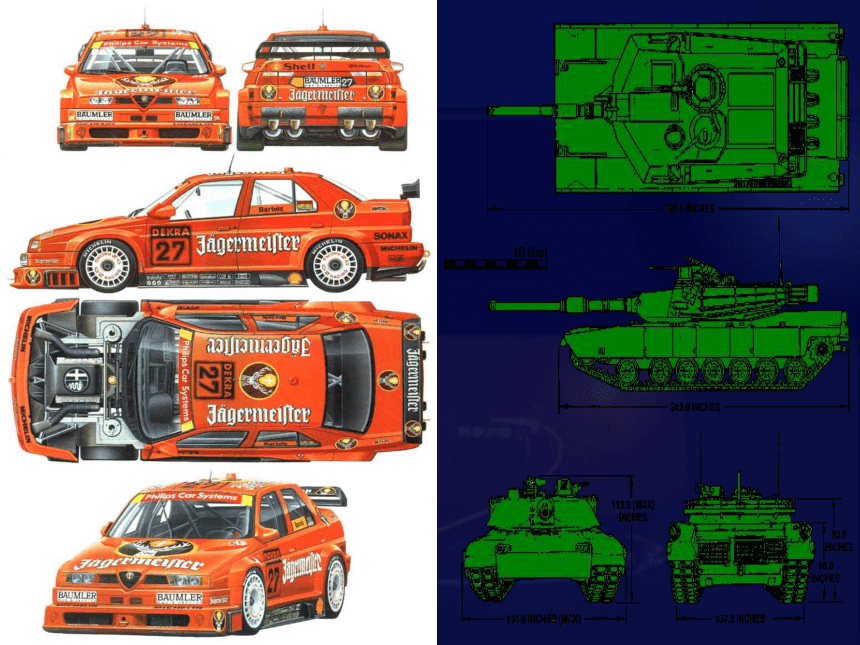

图形:俯视图主视图、左视图、俯视图合称三视图。在生活和生产
实践中，我们经常要运用三视图来描述物体的大小和
形状。3.3 三视图从正面看到的图形叫做主视图。从左侧面看到的图形叫做左视图。从上面看到的图形叫做俯视图。三
视
图主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.主 视 图左 视 图俯 视 图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.俯 视 图左 视 图主 视 图宽相等高平齐长对正小结按下图拼出立体图形，观察下面三个平面图形，分别是它的哪个视图?你知道吗？请你再看看主视图左视图俯视图按下图拼出立体图形，观察下面三个平面图形，分别是它的哪个视图?主 视 图左 视 图俯 视 图从上面看从左面看从正面看主视图左视图俯视图从三个方向看合作探究1请画出下面立体图形的三视图。俯视方向注意：根据“长对正，高平齐，宽相等” 画
三视图必须遵循的法则作图。用自己做的立方体摆放出一个组合体，并画出它的三视图。合作探究2理一理:1、从正面看到的图形叫做主视图，从上面看到的图形叫做俯视图，从左面看到的图形叫做左视图。2、画三视图必须遵循的法则：“长对齐，高平齐，宽相等”3、基本几何体的三视图：（1）正方体的三视图都是正方形。（2）圆柱的三视图中有两个是长方形，另一个是圆。（3）圆锥的三视图中有两个是三角形，另一个是圆。（4）棱锥的三视图中有两个是三角形，另一个是多边方形。（5）球体的三视图都是圆形。想一想：题西林壁 苏轼
横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，
只缘身在此山中。诗中说明了怎样的一个数学道理？
