人教版高二物理选修3-1教学课件《2.2 电动势》 （共16张PPT）

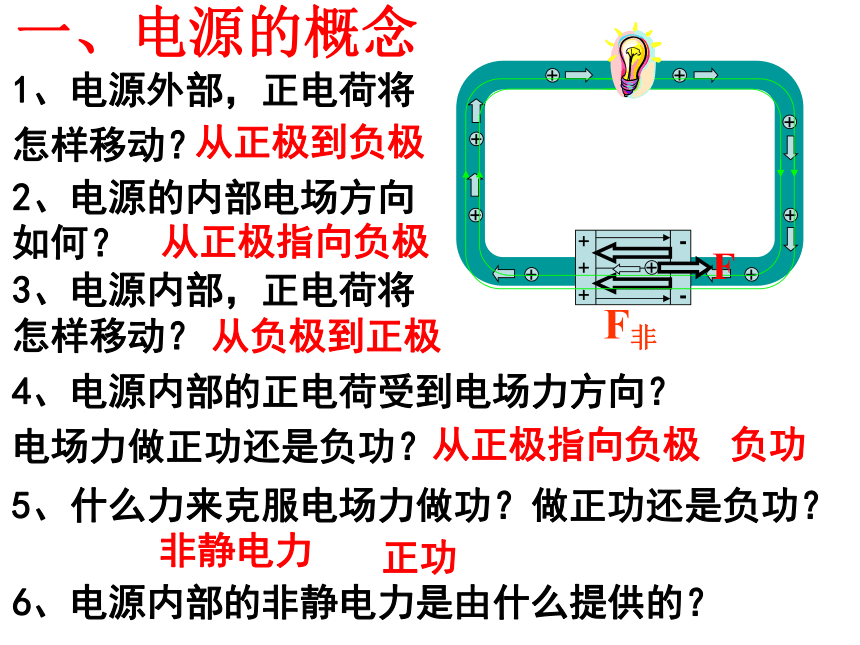

课件16张PPT。2.2 电动势一、电源的概念2、电源的内部电场方向如何？1、电源外部，正电荷将怎样移动？3、电源内部，正电荷将怎样移动？4、电源内部的正电荷受到电场力方向？ 电场力做正功还是负功？5、什么力来克服电场力做功？做正功还是负功？6、电源内部的非静电力是由什么提供的？从正极到负极从负极到正极从正极指向负极负功非静电力正功从正极指向负极F非干电池发电机7、电源内部的能量是怎样转化的？电源内部非静电力克服电场力做功，

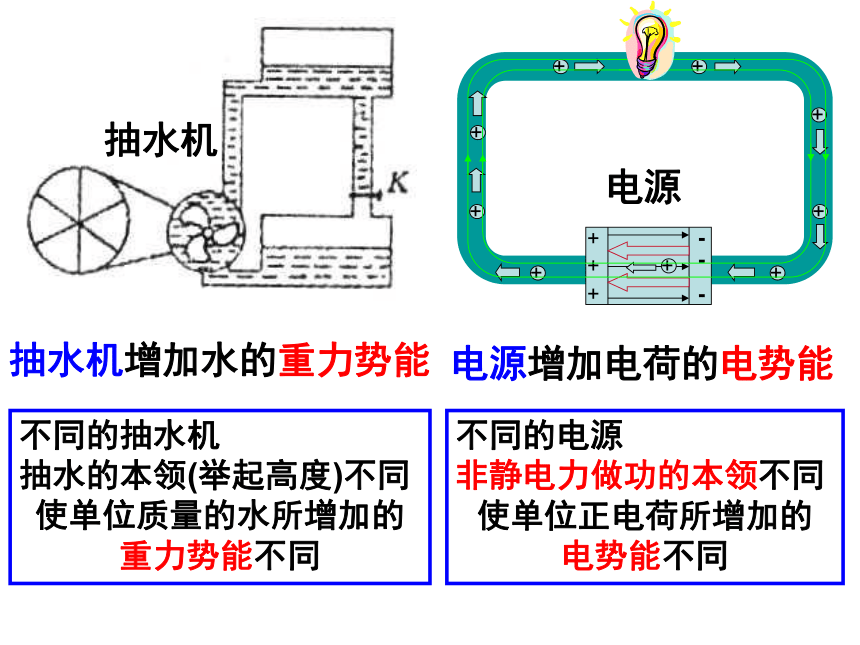

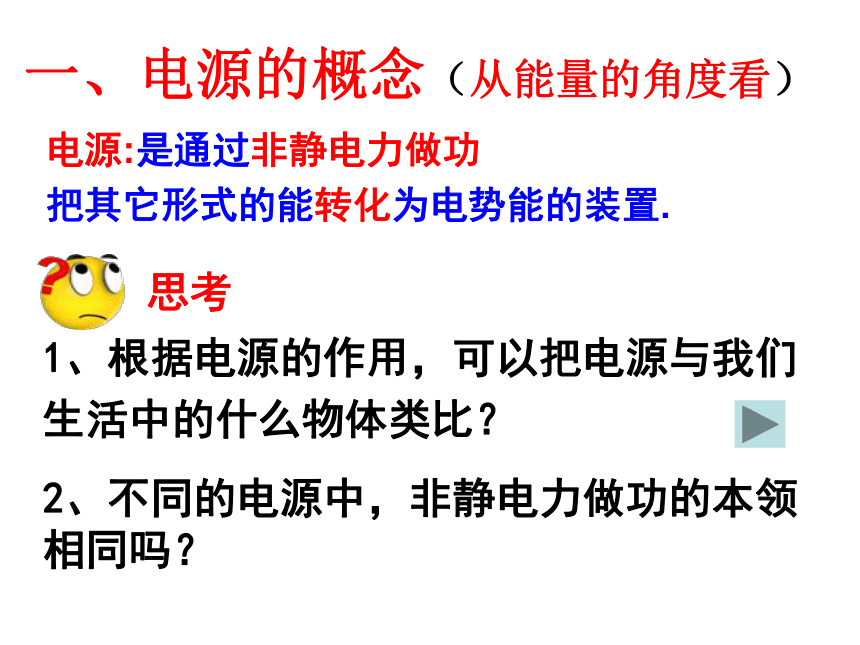

把其他形式的能转化为电势能1、根据电源的作用，可以把电源与我们生活中的什么物体类比？2、不同的电源中，非静电力做功的本领相同吗？思考电源:是通过非静电力做功 把其它形式的能转化为电势能的装置.一、电源的概念（从能量的角度看）抽水机增加水的重力势能电源增加电荷的电势能不同的抽水机
抽水的本领(举起高度)不同
使单位质量的水所增加的重力势能不同不同的电源
非静电力做功的本领不同

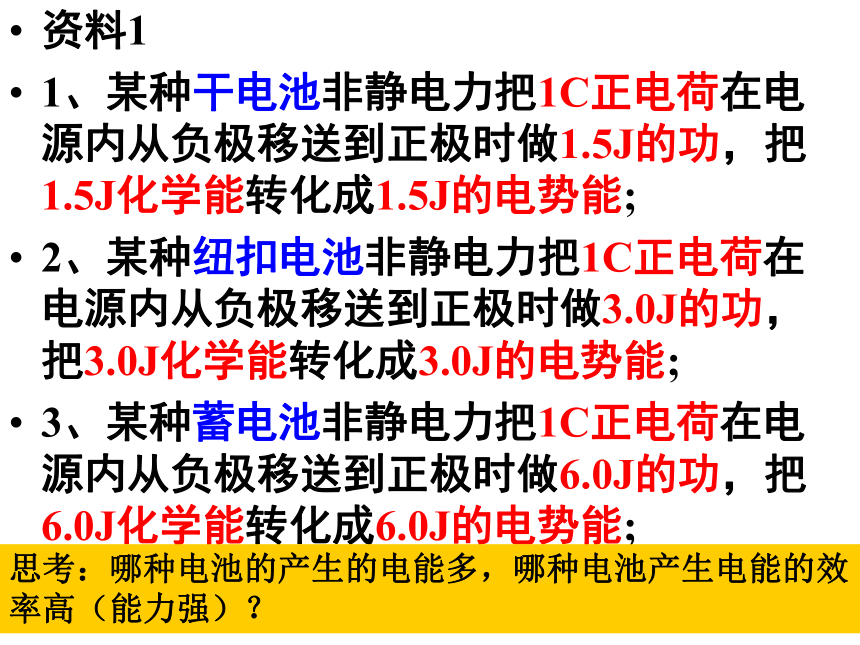

使单位正电荷所增加的 电势能不同抽水机电源资料1
1、某种干电池非静电力把1C正电荷在电源内从负极移送到正极时做1.5J的功，把1.5J化学能转化成1.5J的电势能;
2、某种纽扣电池非静电力把1C正电荷在电源内从负极移送到正极时做3.0J的功，把3.0J化学能转化成3.0J的电势能;
3、某种蓄电池非静电力把1C正电荷在电源内从负极移送到正极时做6.0J的功，把6.0J化学能转化成6.0J的电势能;思考：哪种电池的产生的电能多，哪种电池产生电能的效率高（能力强）？资料2
1、某种干电池非静电力把10C正电荷在电源内从负极移送到正极时做15.0J的功，把15.0J化学能转化成15.0J的电势能;
2、某种纽扣电池非静电力把9C正电荷在电源内从负极移送到正极时做27.0J的功，把27.0J化学能转化成27.0J的电势能;
3、某种蓄电池非静电力把1.5C正电荷在电源内从负极移送到正极时做9.0J的功，把9.0J化学能转化成9.0J的电势能;思考：哪种电池的产生的电能多，哪种电池产生电能的效率高（能力强）？二、电动势2、定义式：3、单位： 伏特（V） 1V=1J/C4、标量W：非静电力做的功
q ：电荷量1、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。6、特点:由电源中非静电力的特性决定，跟电源的体积无关, 跟电源外部电路无关.5、物理意义：反映电源把其他形式的能转化为电能本领的大小。二、电动势 干电池
1.5V
1.5V
微型电池
250V
3V 蓄电池
200V
6V锂离子
电池禁止投
入火中标称电
压3.6V容量：
950mA.h讨论：电动势E与电压U的区别?1、两个公式中W分别表示什么力做功?2、能量是如何转化的?中，W表示电源内部非静电力做的功其它形式能转化为电势能
E反映电源的特性电势能转化为其它形式能
U反映电场的特性中，W表示电源外部电场力做的功3、电池的容量:电池放电时能输出的总电荷量
单位：安·时(A·h) 毫安·时(mA·h)1、电源的电动势手机待机时间长短和哪个参数有关?三、电源的重要参数2、电源的内阻:电源内部导体的电阻.AC课堂练习例2.将电动势为3.0V的电源接入电路中，测得电源
两极间的电压为2.4V，当电路中有6C的电荷流过时，
求：(1)有多少其他形式的能转化为电能。
(2)外电路中有多少电能转化为其他形式的能。解析：(1)W＝Eq＝3×6J＝18J
电源中共有18J其他形式的能转化为电能。
(2)W1＝U1q＝2.4×6J＝14.4J
外电路中共有14.4J电能转化为其他形式的能。一、电源的概念：电源是通过非静电力做功,
把其他形式能转化为电能的装置.2、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值.二、电动势3、公式：4、单位：伏(V)1、物理意义：描述电源把其他形式的能
转化为电能本领大小的物理量.三、电源的重要参数 1、电动势 2、内阻 3、容量小结
