课件15张PPT。 2.4 串联电路和并联电路的应用
第二课时

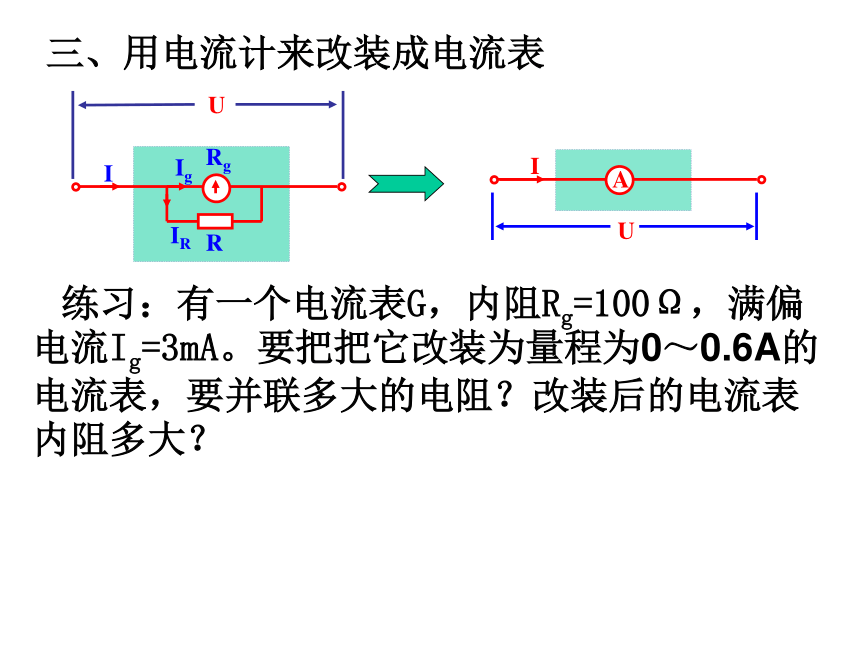

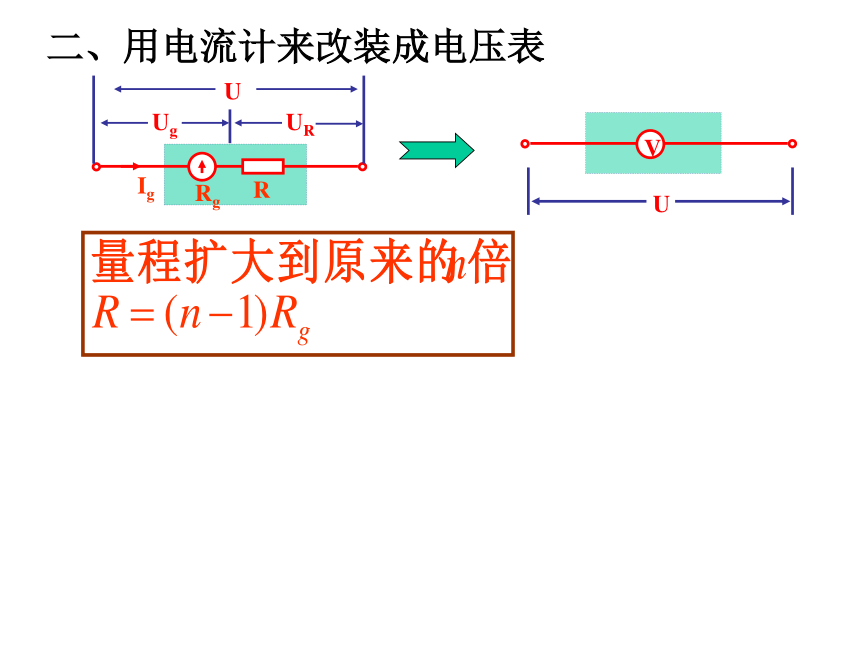

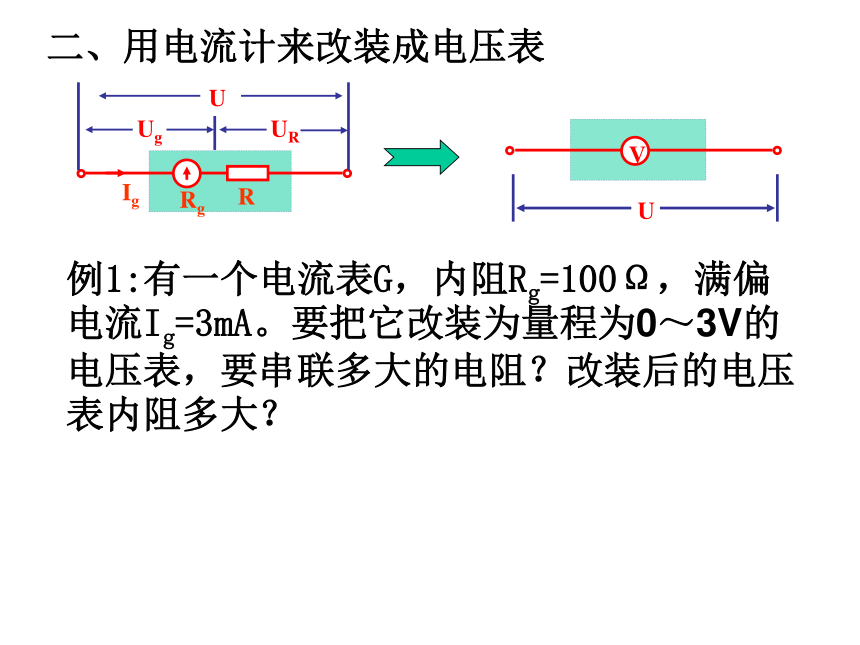

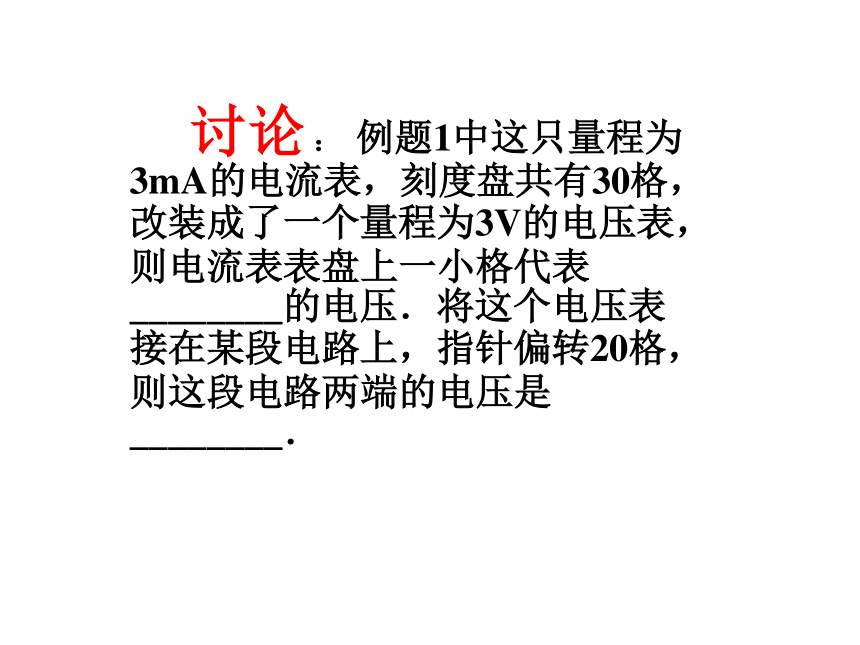

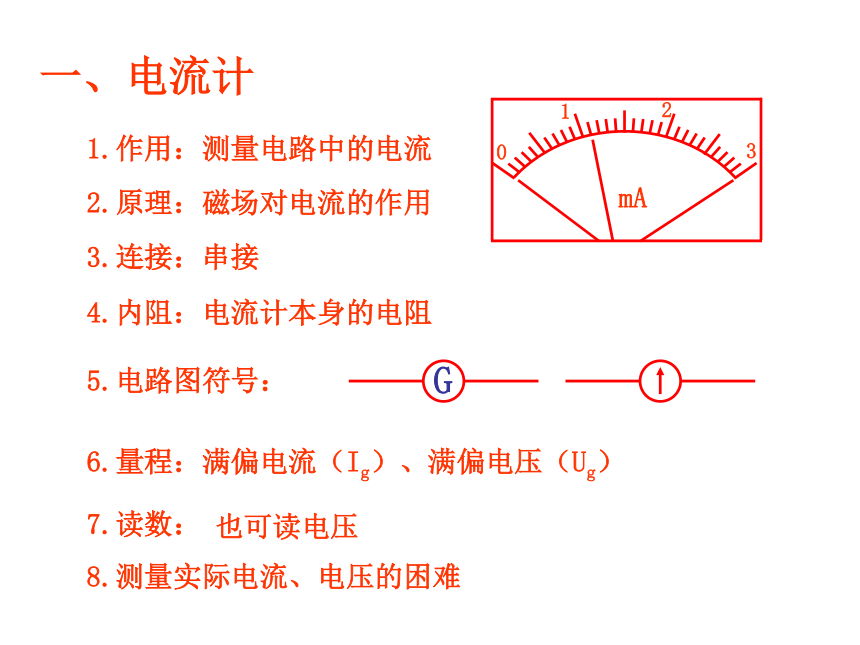

电表的改装 一、电流计1.作用：测量电路中的电流2.原理：磁场对电流的作用3.连接：串接4.内阻：电流计本身的电阻6.量程：满偏电流（Ig）、满偏电压（Ug）5.电路图符号：7.读数：也可读电压8.测量实际电流、电压的困难二、用电流计来改装成电压表例1:有一个电流表G，内阻Rg=100Ω，满偏电流Ig=3mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？二、用电流计来改装成电压表讨论 ： 例题1中这只量程为3mA的电流表，刻度盘共有30格，改装成了一个量程为3V的电压表，则电流表表盘上一小格代表________的电压．将这个电压表接在某段电路上，指针偏转20格，则这段电路两端的电压是________．三、用电流计来改装成电流表三、用电流计来改装成电流表 练习：有一个电流表G，内阻Rg=100Ω，满偏电流Ig=3mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？1.若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2.若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为小 结 2.4 应用：电表的改装 Ig、Rg、Ug， Ug= Ig·Rg改装成电压表改装成电流表串联分压并联分流练习：1、如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是(　　)
A．甲表是安培表，R增大时量程增大
B．甲表是安培表，R增大时量程减小
C．乙表是伏特表，R增大时量程增大
D．乙表是伏特表，R增大时量程减小
答案：BC练习：2、已知满偏电流为200mA，内阻为500Ω的电流表，把它串联一个14.5KΩ的电阻后，作电压表使用，该电压表的量程为________V，若用它测量某一电路两端电压时，电压表示数如图所示，则电路两端的电压为________V．
答案：3000 600练习：3、如图所示，一个有3V和30V的两种量程的电压表，表头内阻为15Ω，满偏电流为1mA，求R1、R2的阻值各为多少？答案：2985 Ω， 27000 ΩR2R1V3练习：4、两个定值电阻R1、R2串联后接在输出电压U稳定于12伏的直流电源上.有人把一个内阻不是远大于R1、R2的电压表接在R1两端,电压表的示数为8伏.如果把此电压表改接在R2的两端,则电压表的示数将( )
A.小于4伏; B.等于4伏;
