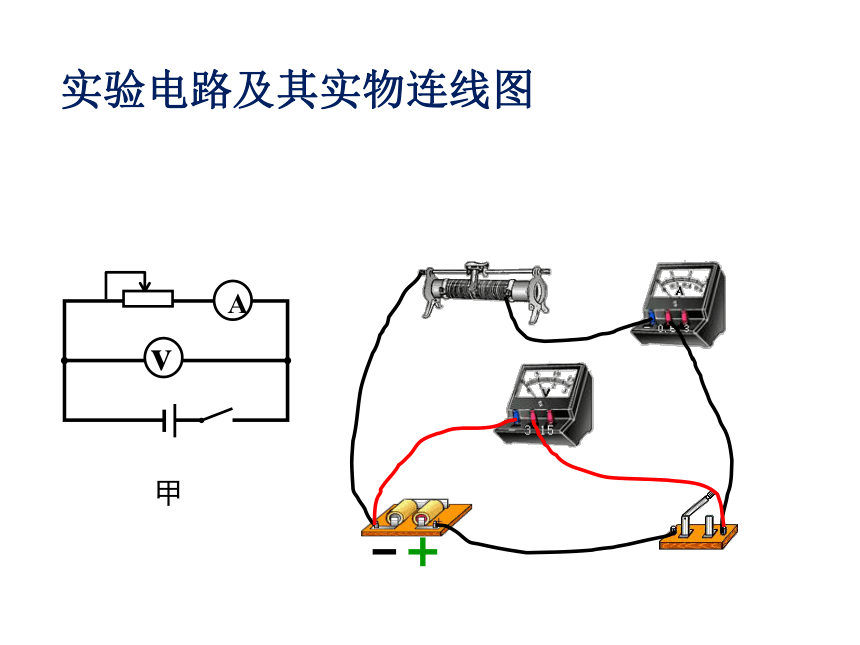

课件12张PPT。实验电路及其实物连线图甲如图为某次测定电源的电动
势和内阻所作的图象，有关这个
图象的说法正确的是( )
A纵轴截距表示待测电源的电动势，即E＝3 V
B横轴截距表示短路电流，即I短＝0.6 A
C根据r＝E/I短，计算出待测电源内阻为5 Ω

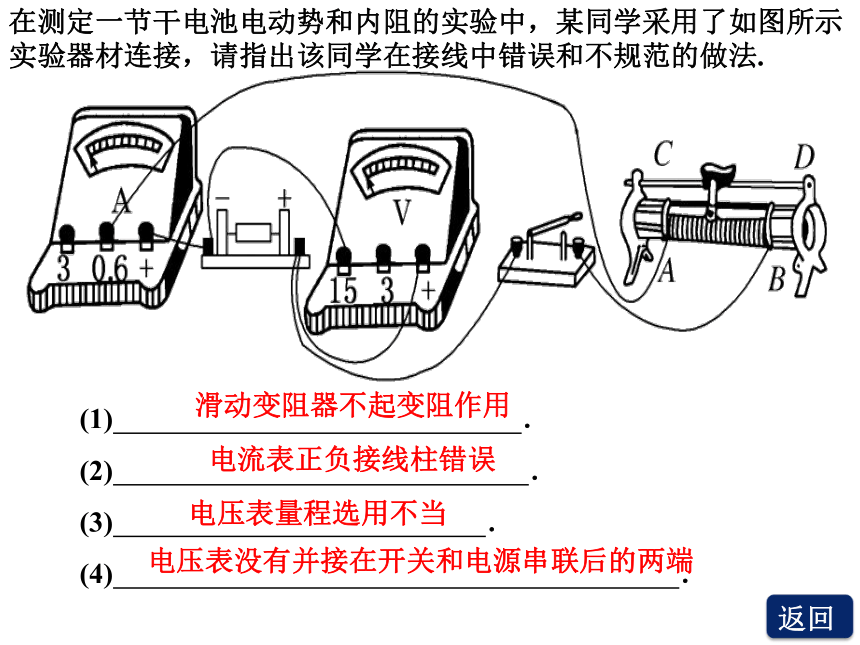

D．根据r＝ΔU/ΔI，计算出待测电源内阻为1 Ω在测定一节干电池电动势和内阻的实验中，某同学采用了如图所示实验器材连接，请指出该同学在接线中错误和不规范的做法. (1) ．
(2) ．
(3) ．

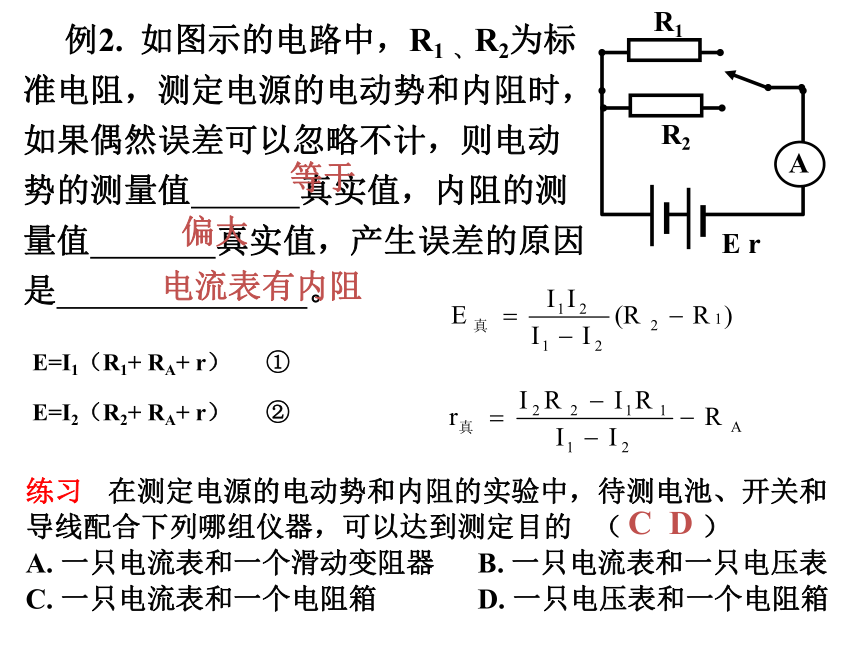

(4) ．滑动变阻器不起变阻作用电流表正负接线柱错误电压表量程选用不当电压表没有并接在开关和电源串联后的两端 例2. 如图示的电路中，R1 、R2为标准电阻，测定电源的电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值 真实值，内阻的测量值 真实值，产生误差的原因是 。等于偏大电流表有内阻练习 在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的 （ ）
A. 一只电流表和一个滑动变阻器 B. 一只电流表和一只电压表

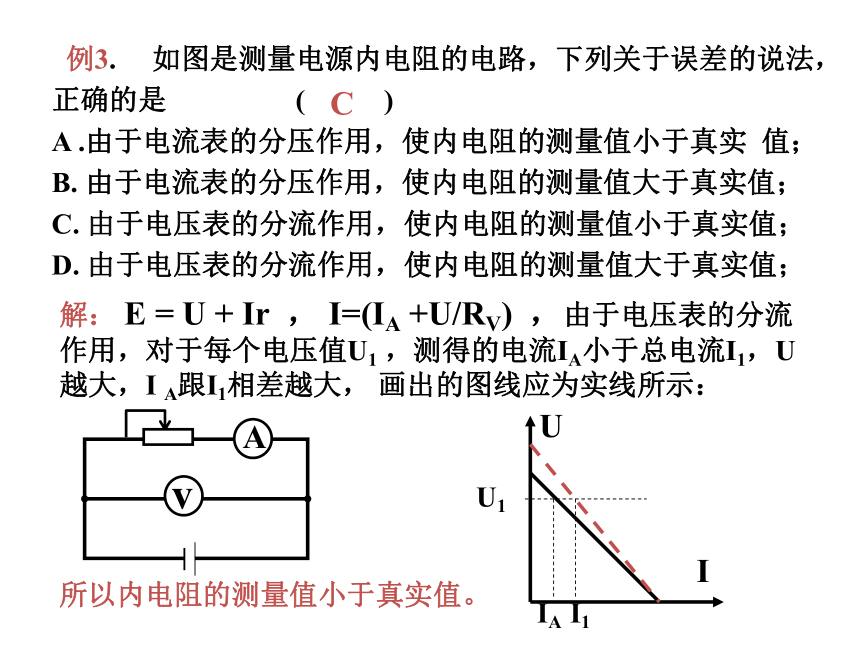

C. 一只电流表和一个电阻箱 D. 一只电压表和一个电阻箱C DE=I1（R1+ RA+ r） ① E=I2（R2+ RA+ r） ② 例3. 如图是测量电源内电阻的电路，下列关于误差的说法，正确的是 ( ) A .由于电流表的分压作用，使内电阻的测量值小于真实 值； B. 由于电流表的分压作用，使内电阻的测量值大于真实值； C. 由于电压表的分流作用，使内电阻的测量值小于真实值； D. 由于电压表的分流作用，使内电阻的测量值大于真实值； 解： E = U + Ir ， I=(IA +U/RV) ，由于电压表的分流作用，对于每个电压值U1 ，测得的电流IA小于总电流I1，U越大，I A跟I1相差越大， 画出的图线应为实线所示：所以内电阻的测量值小于真实值。C二、电源电动势与内阻测量的基本情景变式变式一．实验中除了待测电池和电键导线外只有电阻箱和电流表，
测定电源的电动势和内电阻。如何测？（1）电路如图所示：变式二．实验中除了待测电源和电键导线外，只有电阻箱和电压
表，如何测？ （1）电路如图所示
1/U1/R00 变式三．今有一个阻值为5Ω的定值电阻，一个理想电压表(量程大
于电源电动势)，开关及导线若干，能否测电源电动势和
内阻？（2）主要步骤：（3）电源电动势和内阻：闭合K1 、 K2 ，
记下电压表读数U2（1）电路如图所示： 断开K2、闭合K1，
记下电压表读数U1
E=U1变式四．今有一个阻值为10Ω的定值电阻，一个电压表，开关和导
线若干，电压表表盘上有刻度但无刻度值。请设计一个能
测定某电源内阻的实验方案（已知电压表内阻很大，电压
量程大于电动势，电源内阻约为几欧）。
要求：① 画出实验电路图
② 简要写出完成接线后的实验步骤
③ 写出需测量的量，计算电源内阻的表达式 （1）电路如图所示： （2）主要步骤：断开K2、闭合K1，
记下电压表偏转格数N1 闭合K1 、 K2 ，
记下电压表偏转格数N2 （3）电源内阻：变式五．有两只伏特表V1和V2，量程已知，内阻不知，另有一干
电池，它的内阻不能忽略，但大小未知。只有这两只伏特
表，电键和连接导线若干，要求通过测量计算出干电池的
电动势（已知电动势不超过伏特表的量程）
要求： ① 画出测量时所用的电路图
② 以测量的量为已知量，导出计算电动势的表达式 （1）电路如图所示：（2）主要步骤：由上两式可得： 变式六. 判断下列电路能否测电源电动势和内阻
（电表都是理想电表）变式七．测量电源B的电动势E及电阻r（E约为4.5V，r约为1.5Ω） 器材：量程3V的理想电压表、量程0.5A的电流表（具有一定内阻）、
固定电阻R=4Ω、电键K、滑线变阻器R′、导线若干
要求：① 画出实验电路原理图（图中各元件需用题目中给出的符
号或字母标出）
② 实验中，当电流表读数为I1时，电压表读数为U1，当电
流表读数为I2时，电压表读数为U2，
则可以求出E= ______________
r= ______________（用I1、I2、U1、U2及R表示）（1）电路如图所示：
